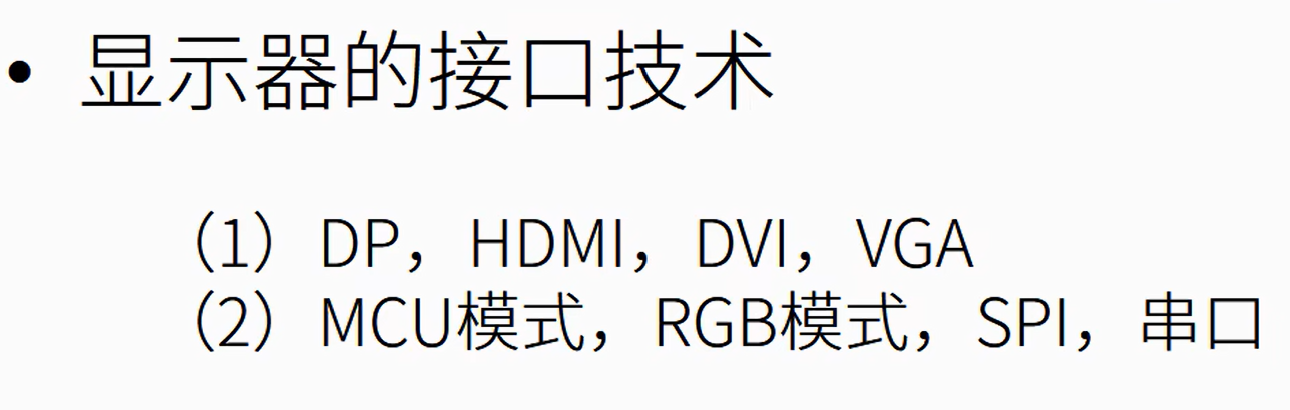

一 显示器接口种类：

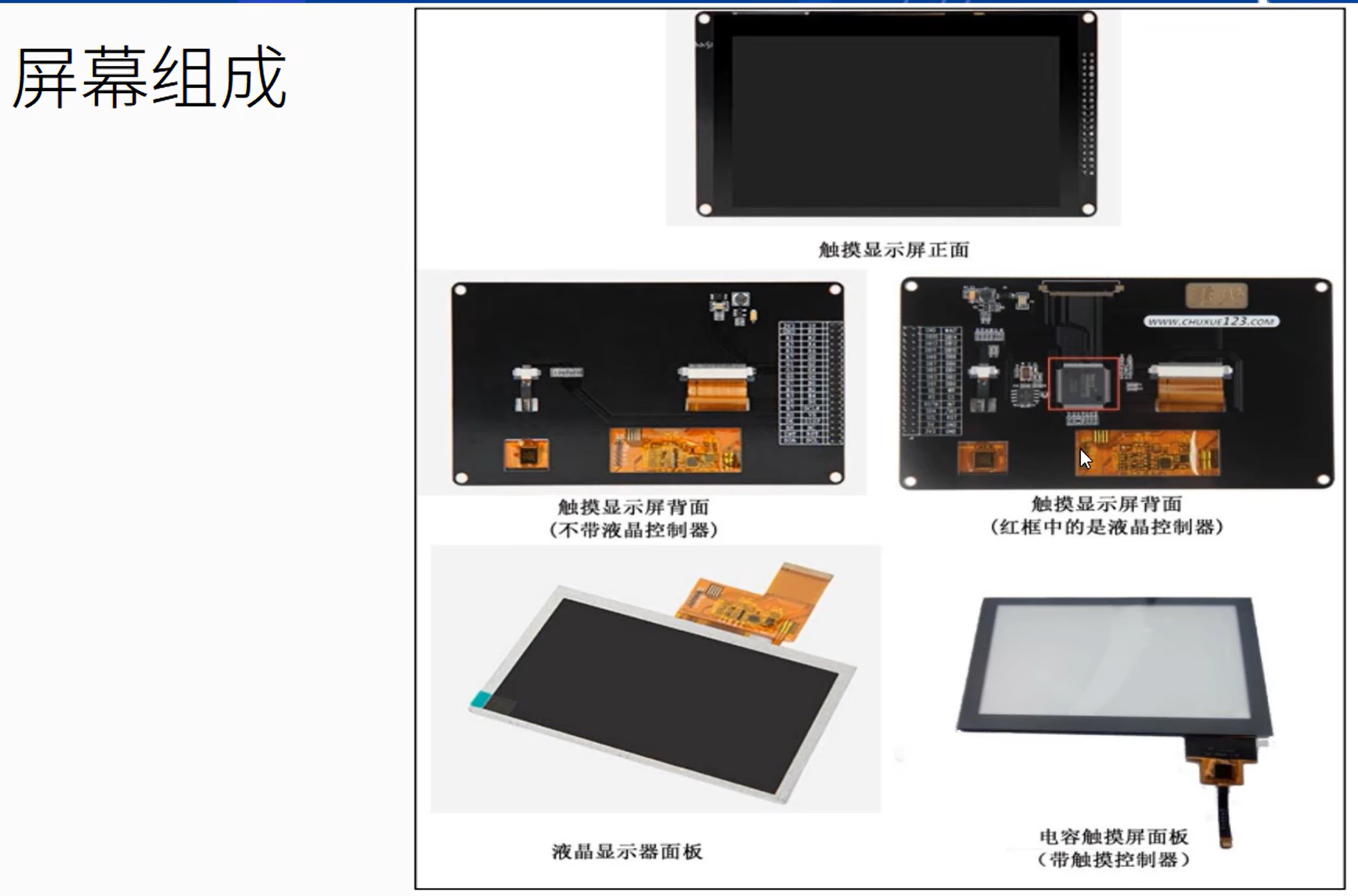

下图中间左边一个为不带MCU的RGB屏，中间右边一个为带MCU的MCU屏
带控制器的LCD屏幕跟STM32单片机的交互方式，可以为串口，也可以为SPI，或者8080，通过命令的方式对液晶控制器芯片进行操作，最终液晶控制器芯片将显存里面的显示数据(RGB格式的数据)传送给LCD.

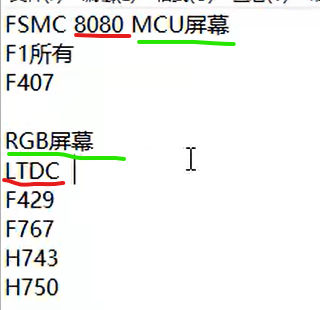

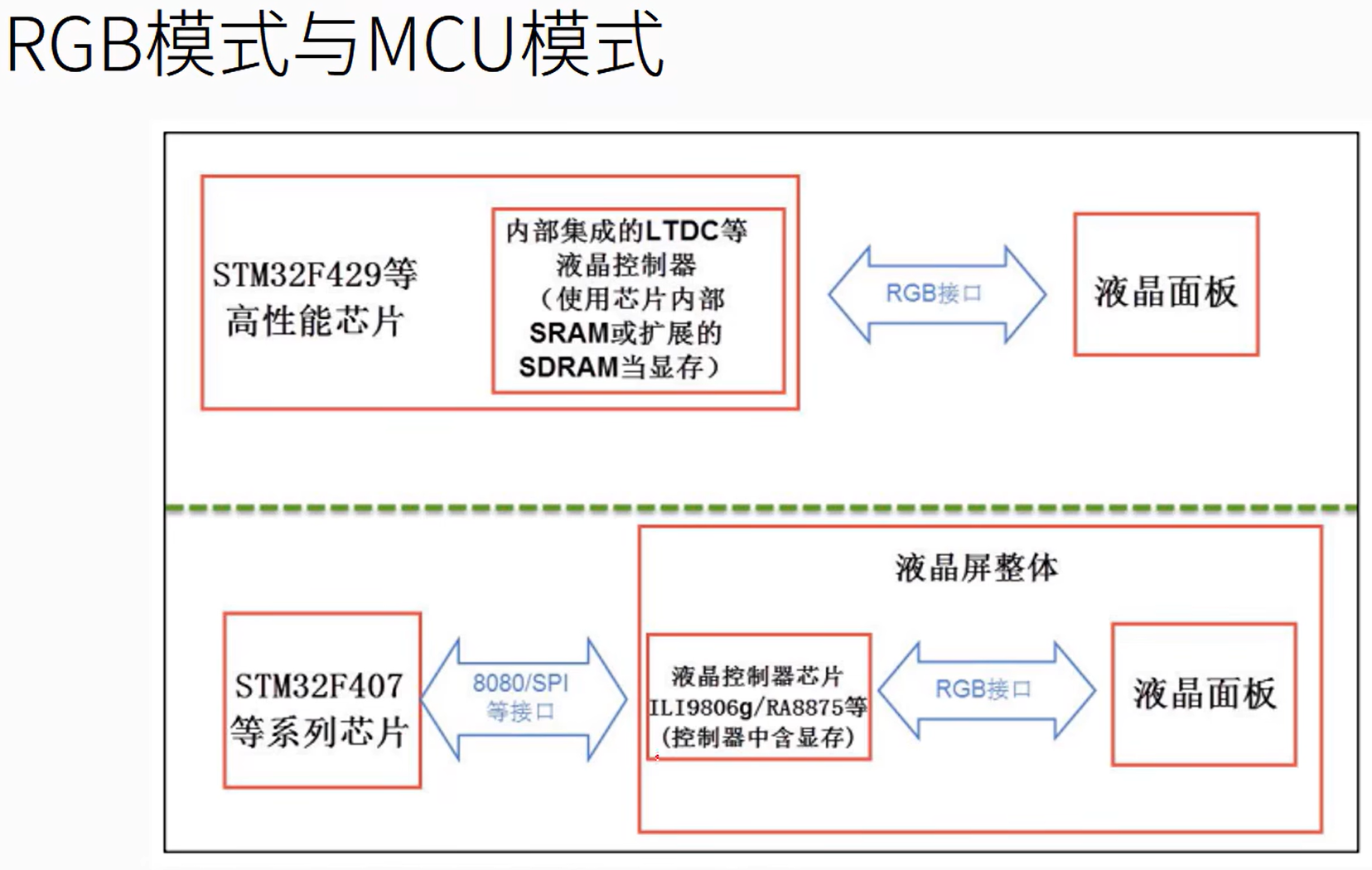

二 MCU屏幕通常接口8080， RGB屏幕通常接口LTDC

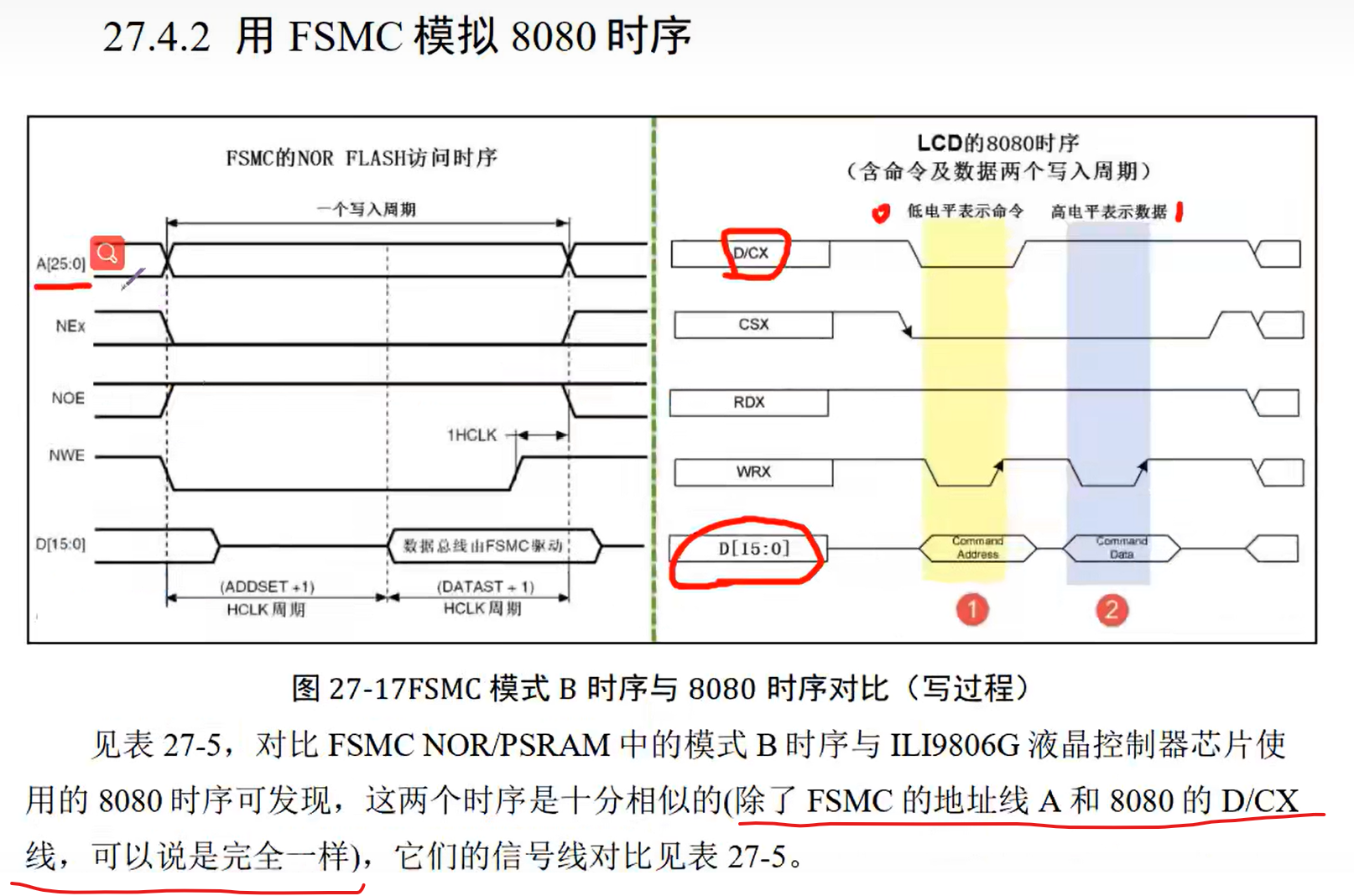

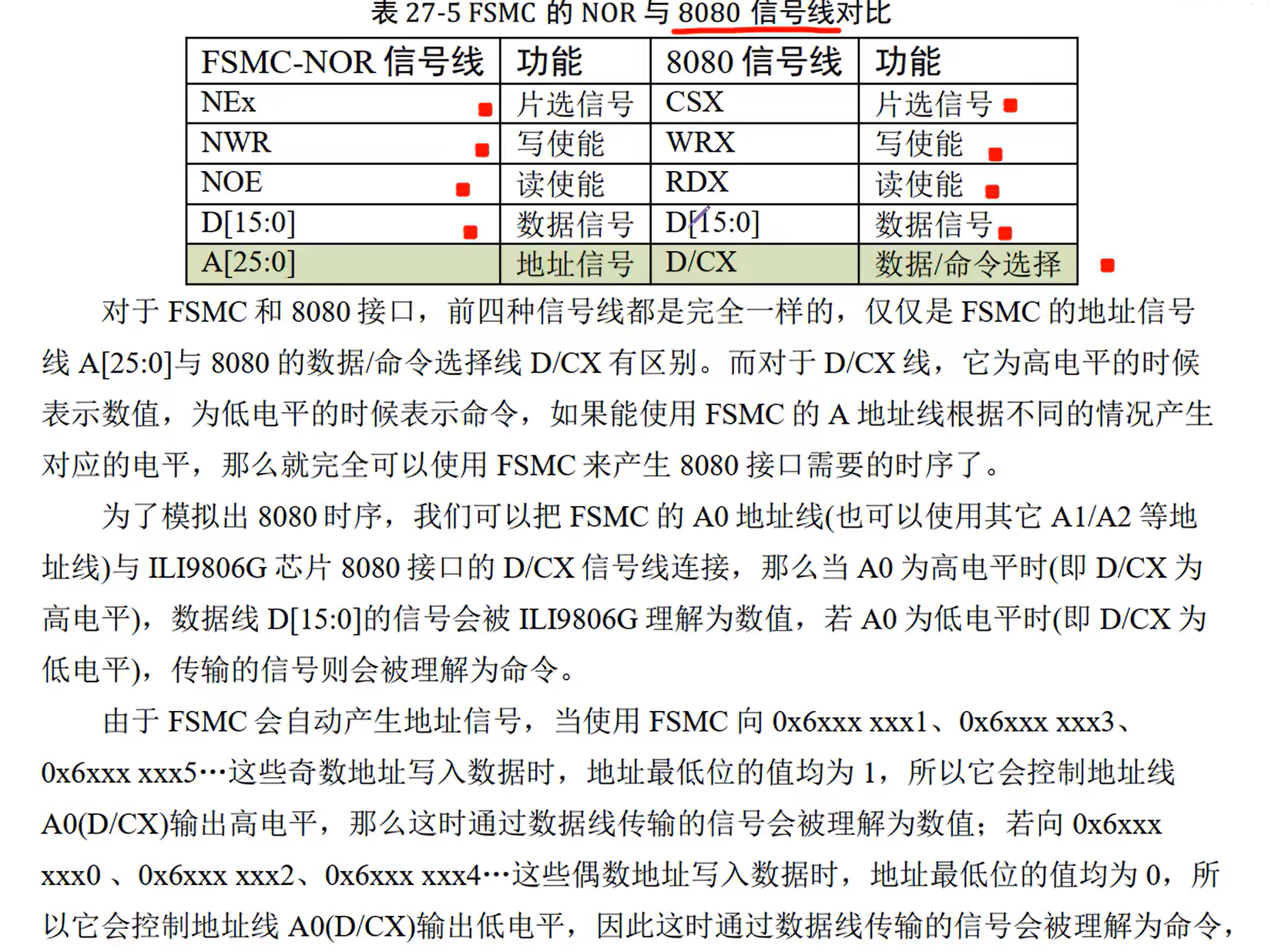

三 FSMC 模拟LCD 8080时序
