叠加定理
电路的叠加定理(Superposition theorem)指出:对于一个线性系统,一个含多个独立源的双边线性电路的任何支路的响应(电压或电流),等于每个独立源单独作用时的响应的代数和,此时所有其他独立源被替换成他们各自的阻抗。
为了确定每个独立源的作用,所有的其他电源的必须“关闭”(置零):
在所有其他独立电压源处用短路代替(从而消除电势差,即令V = 0;理想电压源的内部阻抗为零(短路))。
在所有其他独立电流源处用开路代替 (从而消除电流,即令I = 0;理想的电流源的内部阻抗为无穷大(开路))。
依次对每个电源进行以上步骤,然后将所得的响应相加以确定电路的真实操作。所得到的电路操作是不同电压源和电流源的叠加。
重点:线性电路,即电路中只有I=U/R这种线性关系的电路,三极管和MOS管的电路不满足这个关系。
叠加定律的数学证明

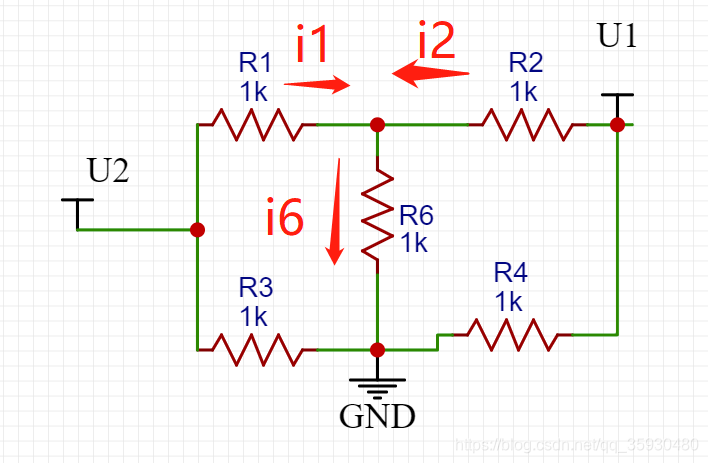

以上图为例,求R6两端的电压。
利用KVL和KCL以及节点法求R6两端的电压U
上图给出了电流的方向和变量。
列出方程:
i6=U/R6
i1+i2=i6
i1=(U2-U
