①可视化：快速和灵活的客户端图形具有多种选项。面板插件为许多不同的方式可视化指标和日志。
②报警：可视化地为重要的指标定义警报规则。Grafana将持续评估它们，并发送通知。
③通知：警报更改状态时，它会发出通知。接收电子邮件通知。
④动态仪表盘：使用模板变量创建动态和可重用的仪表板，这些模板变量作为下拉菜单出现在仪表板顶部。
⑤混合数据源：在同一个图中混合不同的数据源!可以根据每个查询指定数据源。这甚至适用于自定义数据源。
⑥注释：注释来自不同数据源图表。将鼠标悬停在事件上可以显示完整的事件元数据和标记。
⑦过滤器：过滤器允许您动态创建新的键/值过滤器，这些过滤器将自动应用于使用该数据源的所有查询。

k8s方式官方部署文档：

Deploy Grafana on Kubernetes | Grafana documentation

安装Grafana需要的镜像heapster-grafana-amd64:v5.0.4

二、grafana部署

grafana.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: monitoring-grafana
  namespace: kube-system
spec:
  replicas: 1
  selector:
    matchLabels:
      task: monitoring
      k8s-app: grafana
  template:
    metadata:
      labels:
        task: monitoring
        k8s-app: grafana
    spec:
      containers:
      - name: grafana
        image: k8s.gcr.io/heapster-grafana-amd64:v5.0.4
        ports:
        - containerPort: 3000
          protocol: TCP
        volumeMounts:
        - mountPath: /etc/ssl/certs
          name: ca-certificates
          readOnly: true
        - mountPath: /var
          name: grafana-storage
        env:
        - name: INFLUXDB_HOST
          value: monitoring-influxdb
        - name: GF_SERVER_HTTP_PORT
          value: "3000"
        - name: GF_AUTH_BASIC_ENABLED
          value: "false"
        - name: GF_AUTH_ANONYMOUS_ENABLED
          value: "true"
        - name: GF_AUTH_ANONYMOUS_ORG_ROLE
          value: Admin
        - name: GF_SERVER_ROOT_URL
      volumes:
      - name: ca-certificates
        hostPath:
          path: /etc/ssl/certs
      - name: grafana-storage
        emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  labels:
    kubernetes.io/cluster-service: 'true'
    kubernetes.io/name: monitoring-grafana
  name: monitoring-grafana
  namespace: kube-system
spec:
  ports:
  - port: 80
    targetPort: 3000
  selector:
    k8s-app: grafana
  type: NodePort

部署 yaml文件

kubectl apply -f grafana.yaml

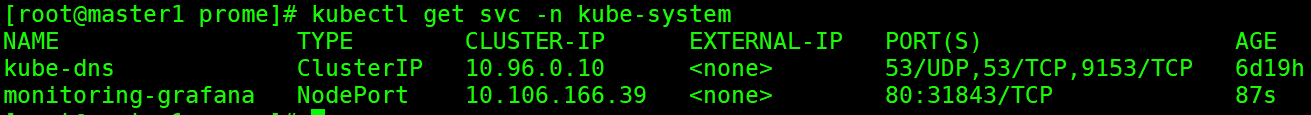

kubectl get pods -n kube-system

WEB页面 http://192.168.2.140:31843/ ，账号密码都是admin。

三、grafana接入Promethues数据源

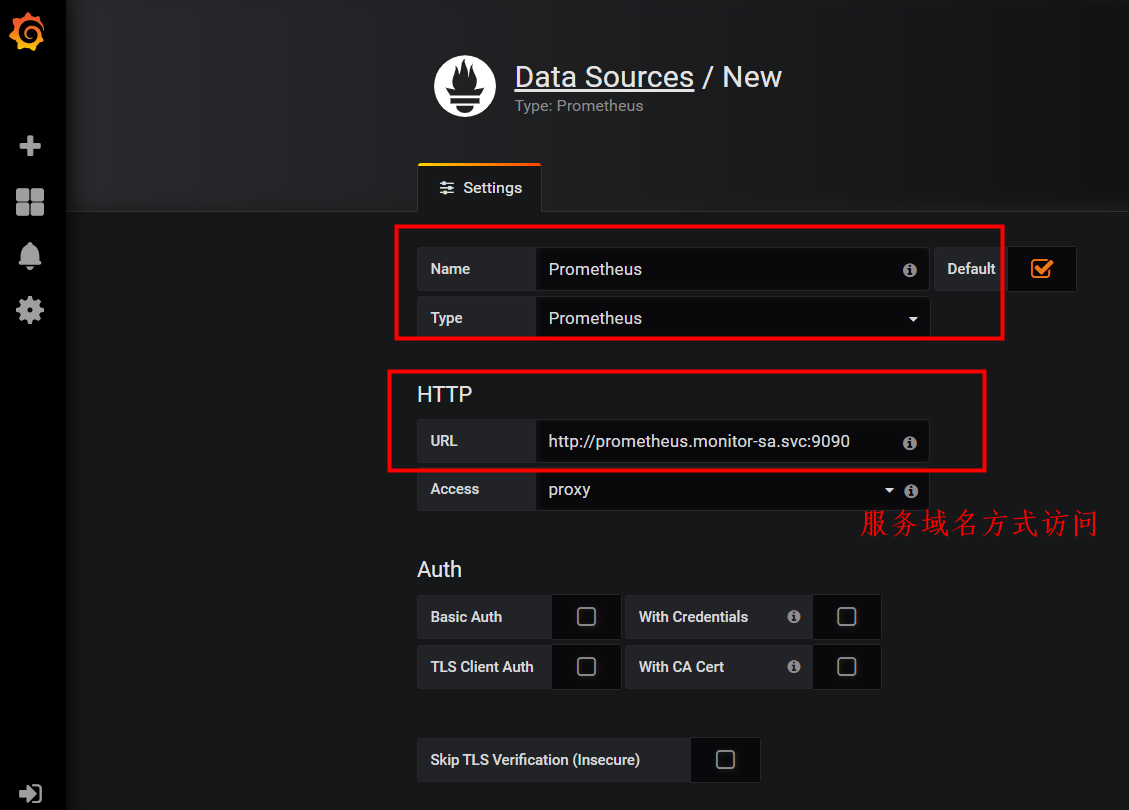

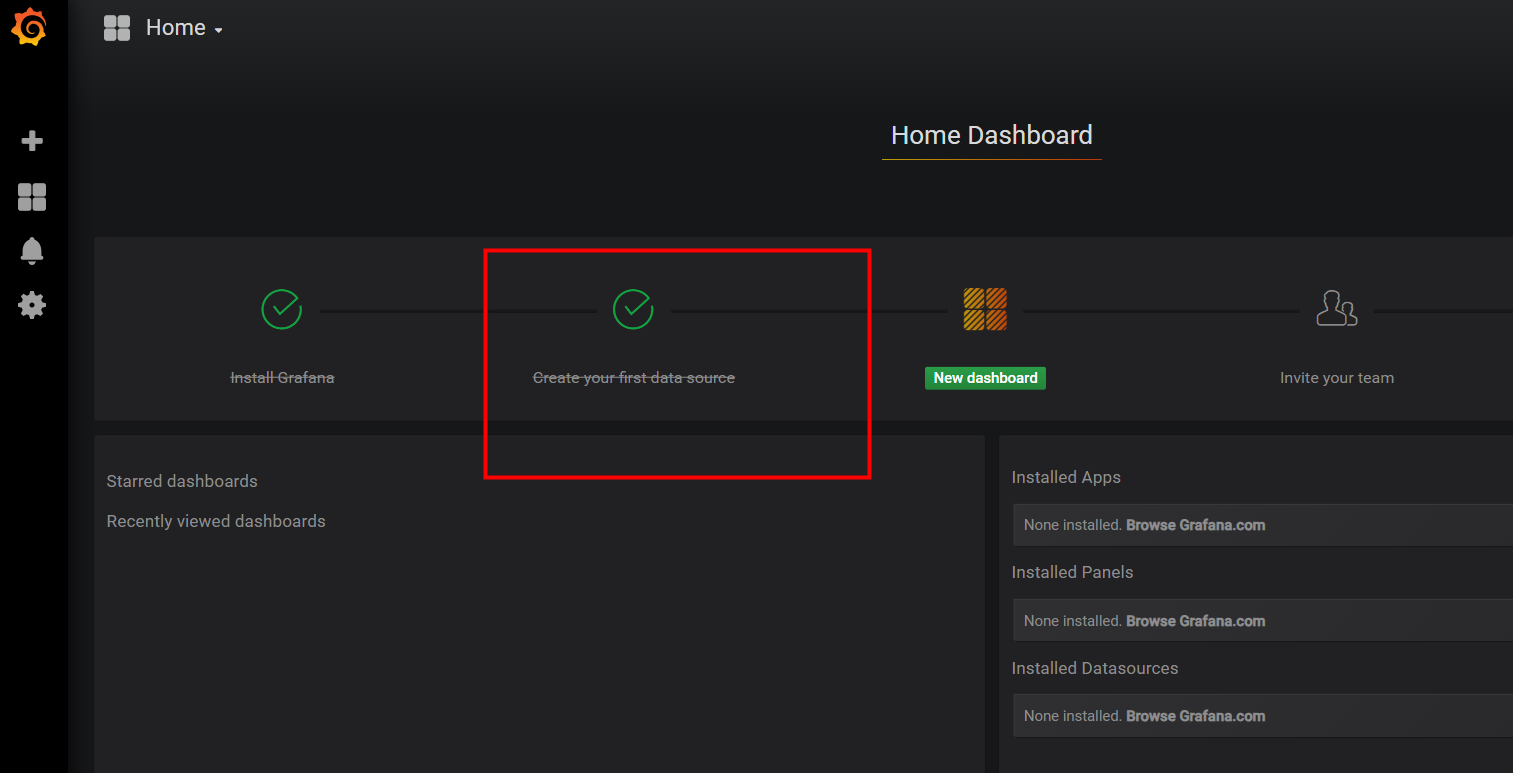

开始配置grafana的web界面，选择Create your first data source

Name: Prometheus
Type: Prometheus
HTTP 处的URL：http://prometheus.monitor-sa.svc:9090

配置好的整体页面如下：

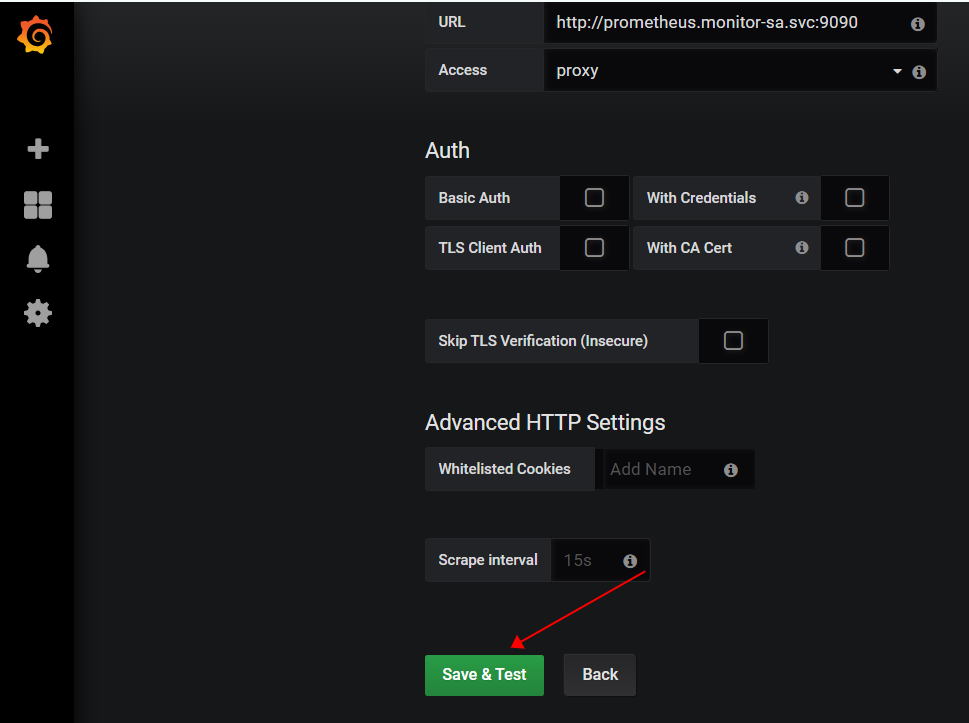

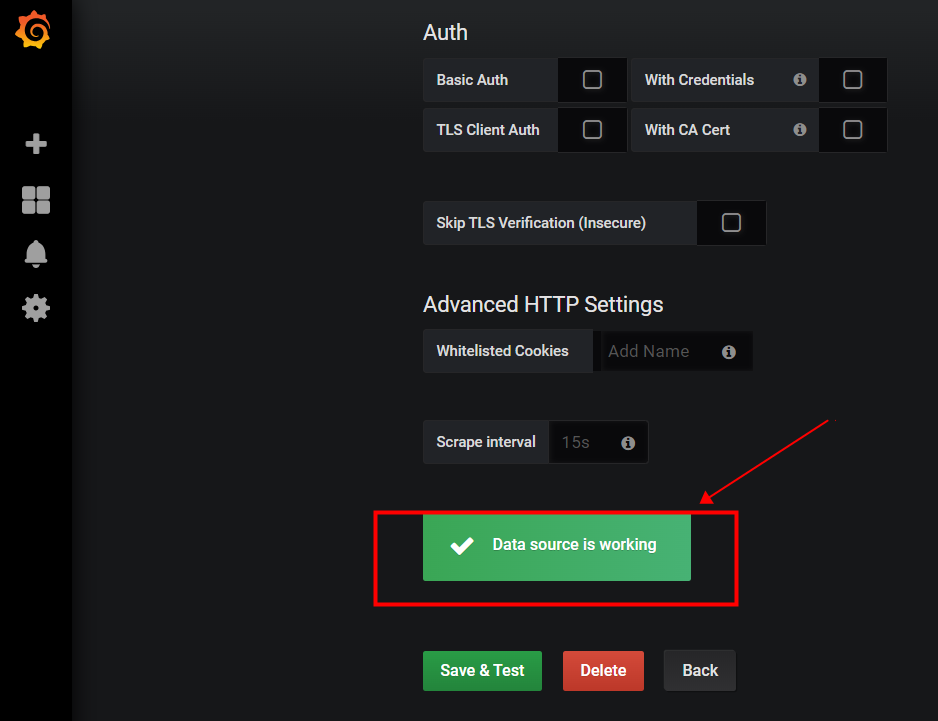

点击左下角Save & Test，出现如下Data source is working，说明prometheus数据源成功的被grafana接入了。

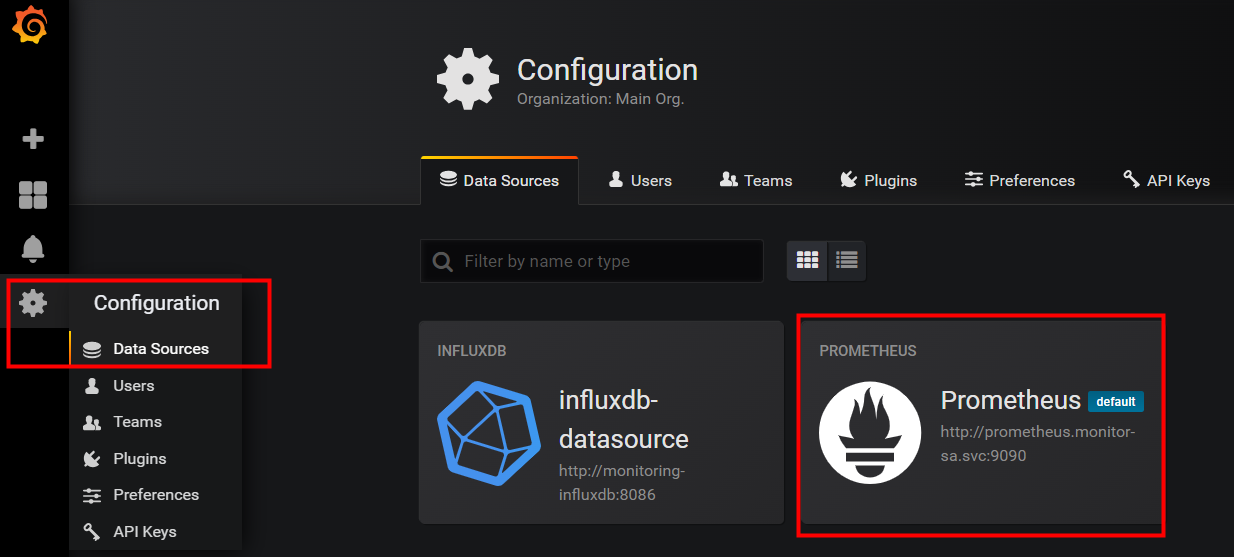

Prometheus数据源接入

四、grafana展示物理节点指标数据

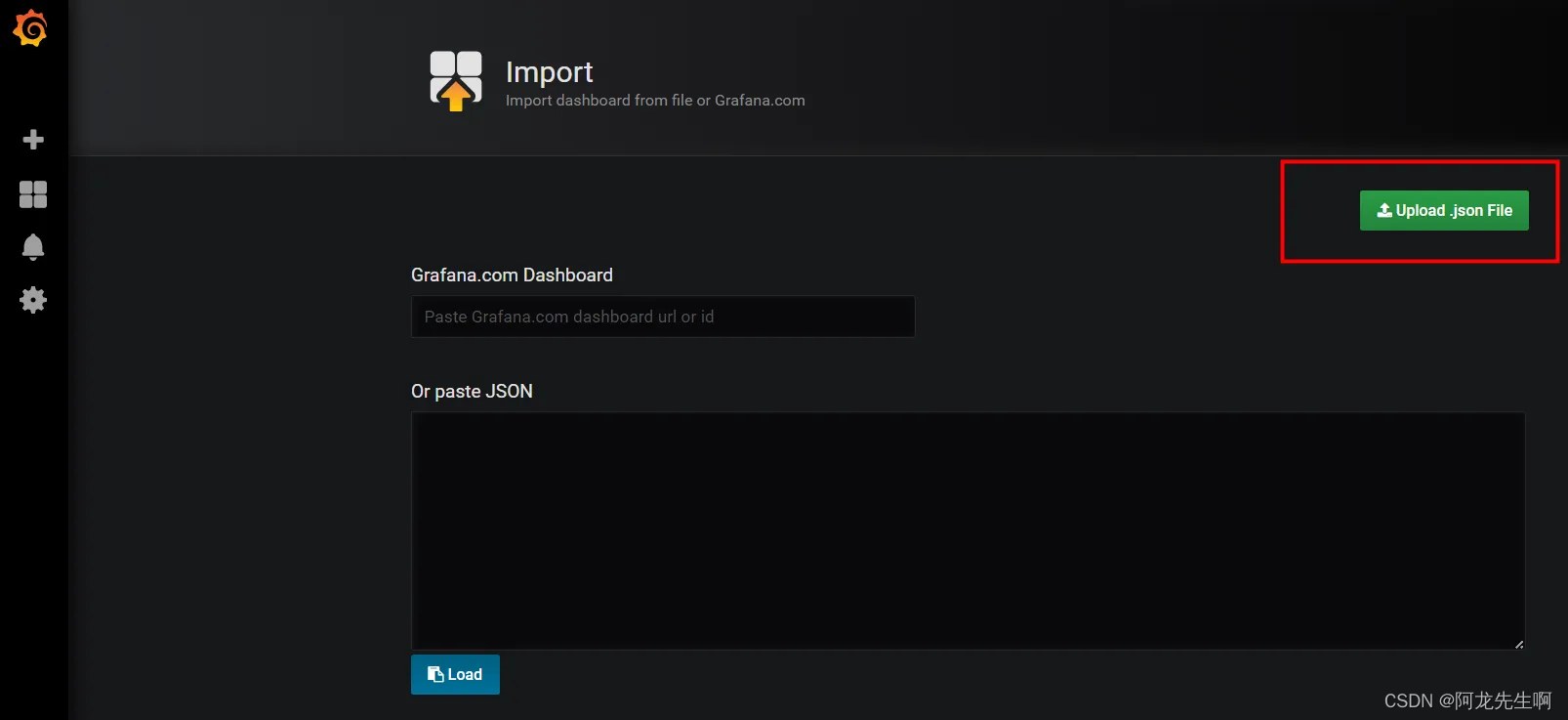

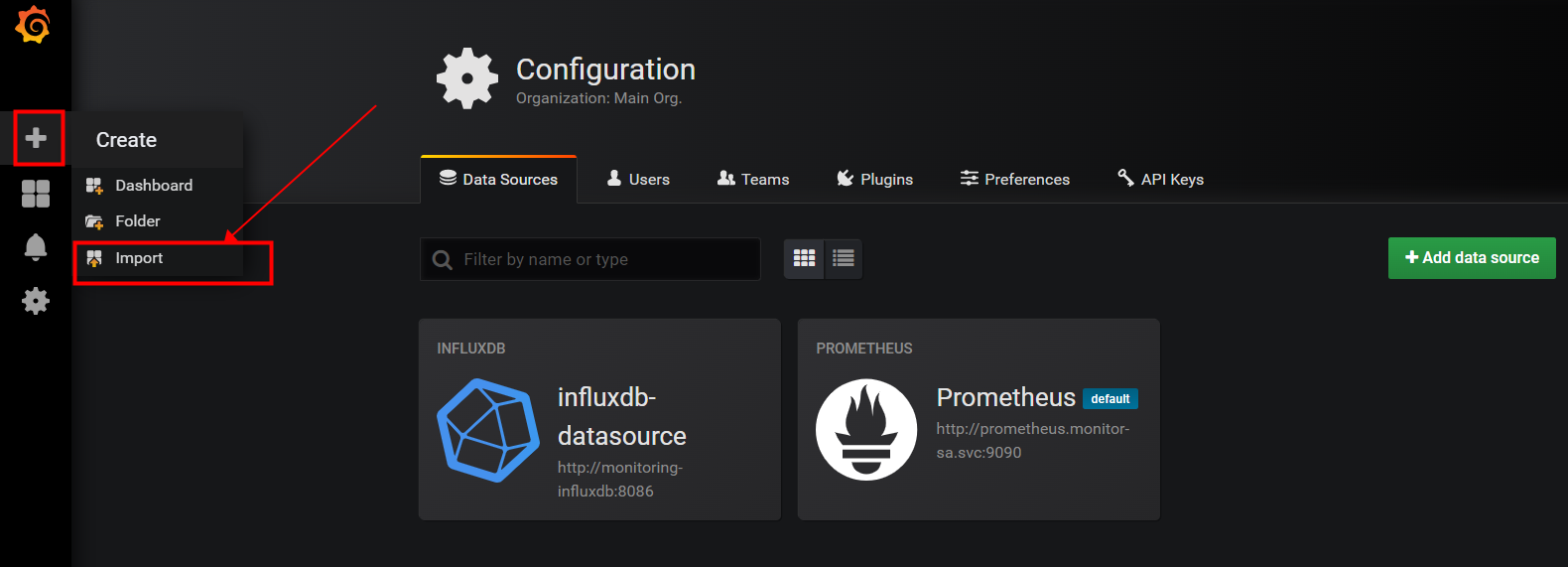

点击左侧+号下面的Import，出现如下界面

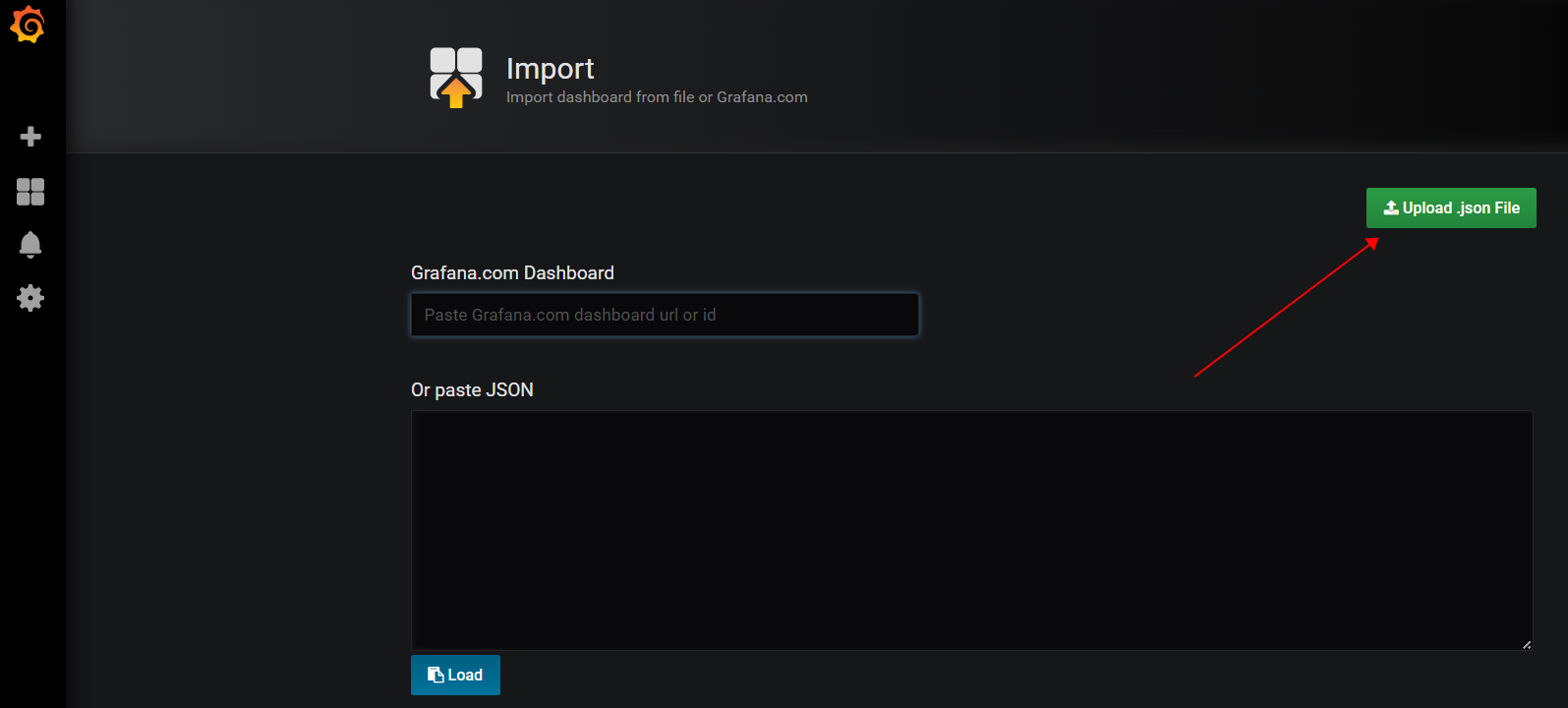

选择本地的node_exporter.json文件（博客资源中下载）

官方模板地址：Node Exporter Full | Grafana Labs

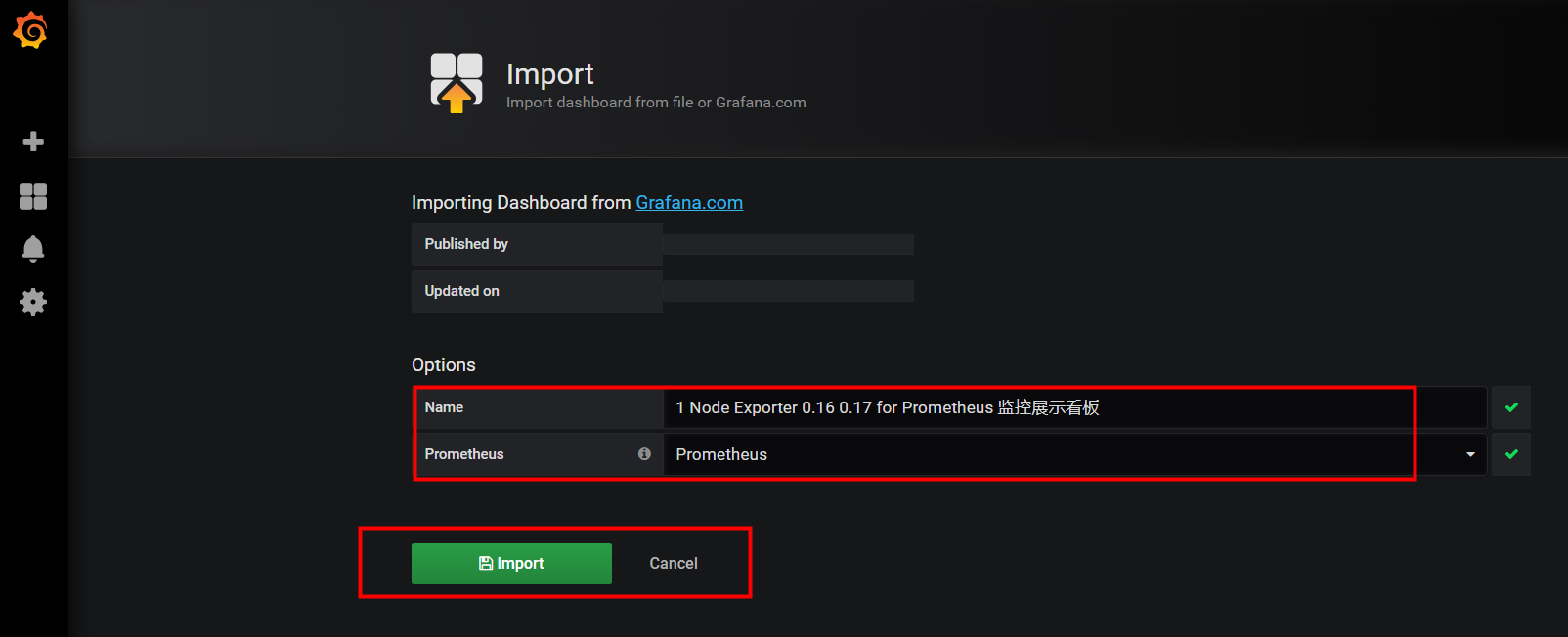

选择之后出现如下，然后再点击Import

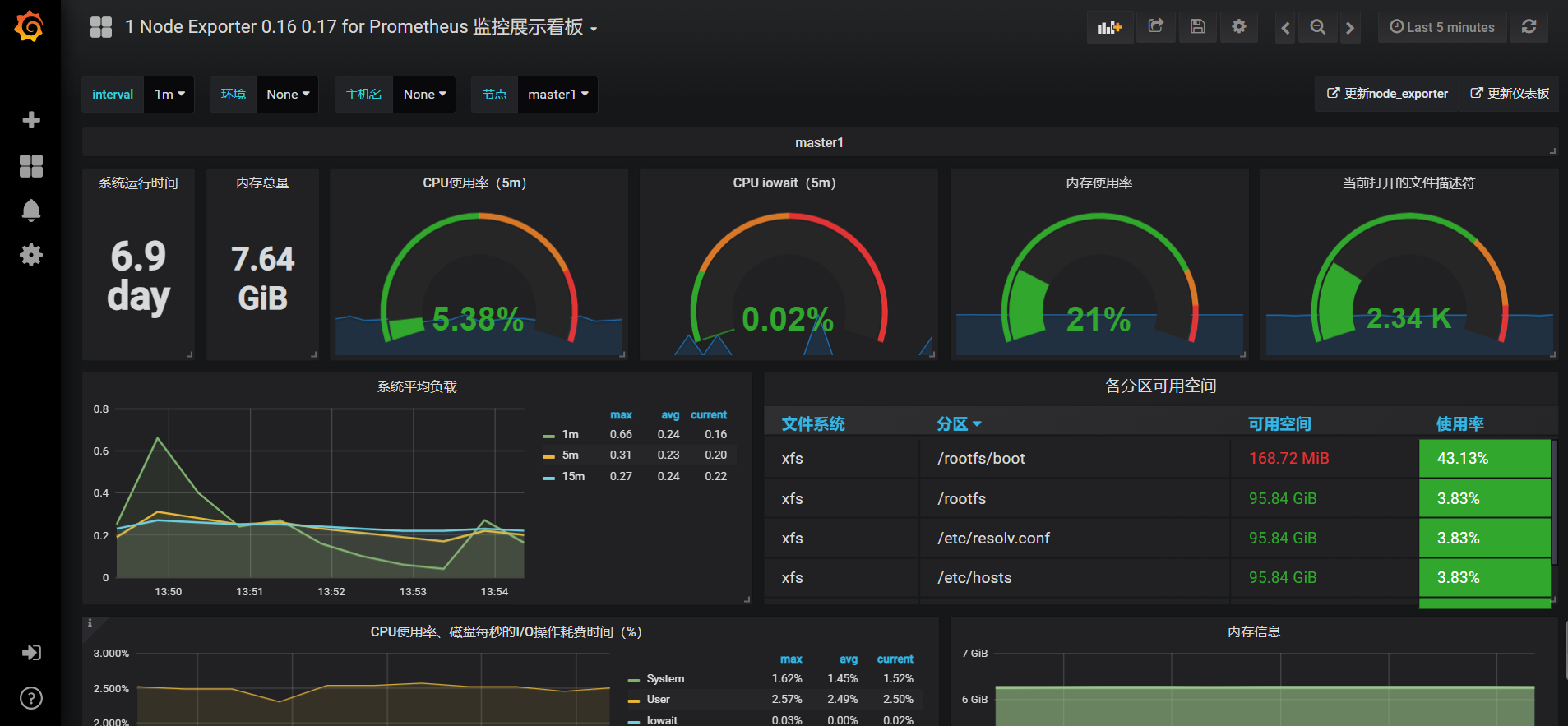

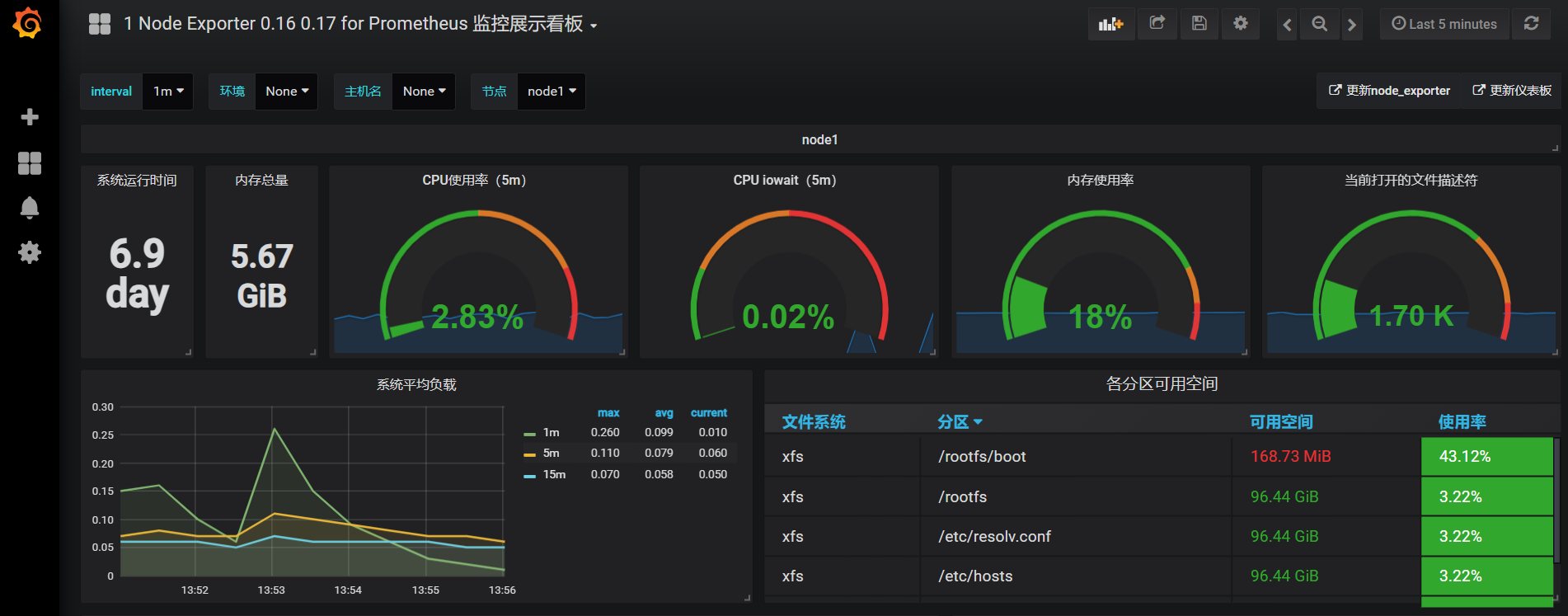

如下图我们可以看到采集到的master1指标

node节点

五、Prometheus监控K8S

5.1 监控方案

主流的监控方案是：通过各种exporter采集不同维度的监控指标，并通过Prometheus支持的数据格式暴露出来，Prometheus定期pull数据并用Grafana展示，异常情况使用AlertManager告警。

总体采集方式如下：

通过cadvisor采集容器、Pod相关的性能指标数据。
通过node-exporter采集单纯主机节点的性能指标数据。
通过kube-state-metrics采集k8s资源对象以及k8s组件的（健康）状态指标数据。
通过blackbox-exporter采集应用的网络性能(http、tcp等)数据

监控指标	具体实现	案例
Pod性能	cadvisor	容器的CPU、内存利用率
Node性能	node-exporter	node节点的CPU、内存利用率
K8S资源对象	kube-state-metrics	pod、deployment、service

5.2 监控流程

容器监控：Prometheus使用cadvisor采集容器监控指标，而cadvisor集成在K8S的kubelet中所以无需部署，通过Prometheus进程存储，使用grafana进行展示。

node节点监控：node端的监控通过node_exporter采集当前主机的资源，通过Prometheus进程存储，最后使用grafana进行展示。

master节点监控：master的监控通过kube-state-metrics插件从K8S获取到apiserver的相关数据并通过网页页面暴露出来，然后通过Prometheus进程存储，最后使用grafana进行展示

5.3 K8S自身监控指标

node资源利用率：监控node节点上的cpu、内存、硬盘等硬件资源
node数量：监控node数量与资源利用率、业务负载的比例情况，对成本、资源扩展进行评估
pod数量：监控当负载到一定程度时，node与pod的数量。评估负载到哪个阶段，大约需要多少服务器，以及每个pod的资源占用率，然后进行整体评估
资源对象状态：在K8S运行过程中，会创建很多pod、控制器、任务等，这些内容都是由K8S中的资源对象进行维护，所以可以对资源对象进行监控，获取资源对象的状态

5.4 kube-state-metrics简介

kube-state-metrics通过监听API Server生成有关资源对象的状态指标，比如Deployment、Node、Pod，需要注意的是kube-state-metrics只是简单的提供一个 metrics数据，并不会存储这些指标数据，所以我们可以使用Prometheus来抓取这些数据然后存储，主要关注的是业务相关的一些元数据，比如Deployment、Pod、副本状态等；调度了多少个replicas？现在可用的有几个？多少个Pod是running/stopped/terminated状态？Pod重启了多少次？我有多少job在运行中。

5.5 安装kube-state-metrics组件监控K8S资源对象

在k8s的master1节点生成一个kube-state-metrics-rbac.yaml文件，kube-state-metrics-rbac.yaml

---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: kube-state-metrics
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: kube-state-metrics
rules:
- apiGroups: [""]
  resources: ["nodes", "pods", "services", "resourcequotas", "replicationcontrollers", "limitranges", "persistentvolumeclaims", "persistentvolumes", "namespaces", "endpoints"]
  verbs: ["list", "watch"]
- apiGroups: ["extensions"]
  resources: ["daemonsets", "deployments", "replicasets"]
  verbs: ["list", "watch"]
- apiGroups: ["apps"]
  resources: ["statefulsets"]
  verbs: ["list", "watch"]
- apiGroups: ["batch"]
  resources: ["cronjobs", "jobs"]
  verbs: ["list", "watch"]
- apiGroups: ["autoscaling"]
  resources: ["horizontalpodautoscalers"]
  verbs: ["list", "watch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: kube-state-metrics
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: kube-state-metrics
subjects:
- kind: ServiceAccount
  name: kube-state-metrics
  namespace: kube-system

部署

kubectl apply -f kube-state-metrics-rbac.yaml

kube-state-metrics-deploy.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: kube-state-metrics
  namespace: kube-system
spec:
  replicas: 1
  selector:
    matchLabels:
      app: kube-state-metrics
  template:
    metadata:
      labels:
        app: kube-state-metrics
    spec:
      serviceAccountName: kube-state-metrics
      containers:
      - name: kube-state-metrics
        image: quay.io/coreos/kube-state-metrics:v1.9.0
        ports:
        - containerPort: 8080

kubectl apply -f kube-state-metrics-svc.yaml

kube-state-metrics-svc.yaml

apiVersion: v1
kind: Service
metadata:
  annotations:
    prometheus.io/scrape: 'true'
  name: kube-state-metrics
  namespace: kube-system
  labels:
    app: kube-state-metrics
spec:
  ports:
  - name: kube-state-metrics
    port: 8080
    protocol: TCP
  selector:
    app: kube-state-metrics

# 通过kubectl apply更新yaml
kubectl apply -f kube-state-metrics-svc.yaml

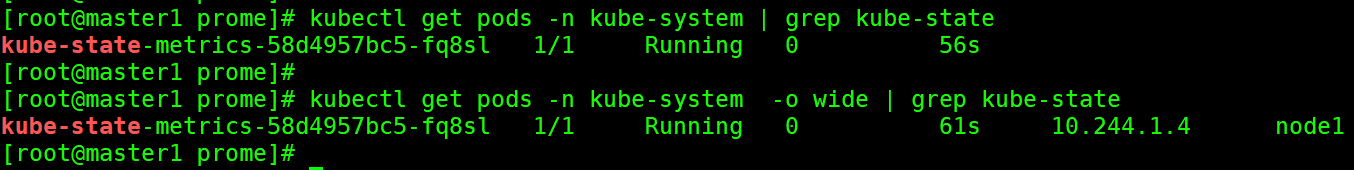

查看service是否创建成功

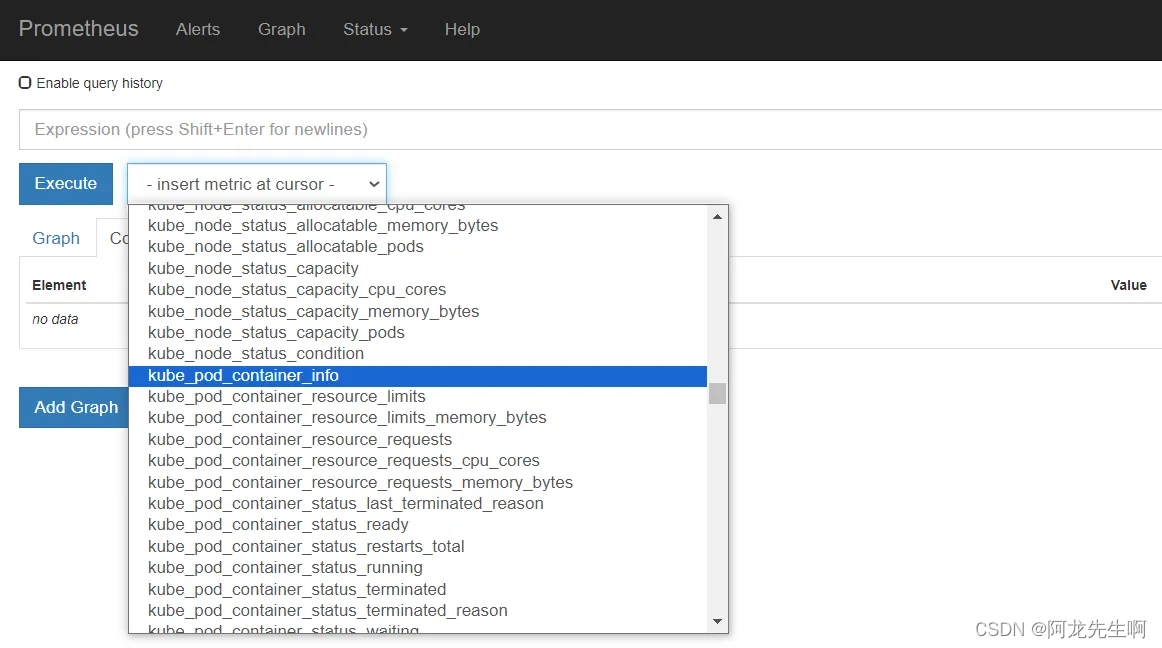

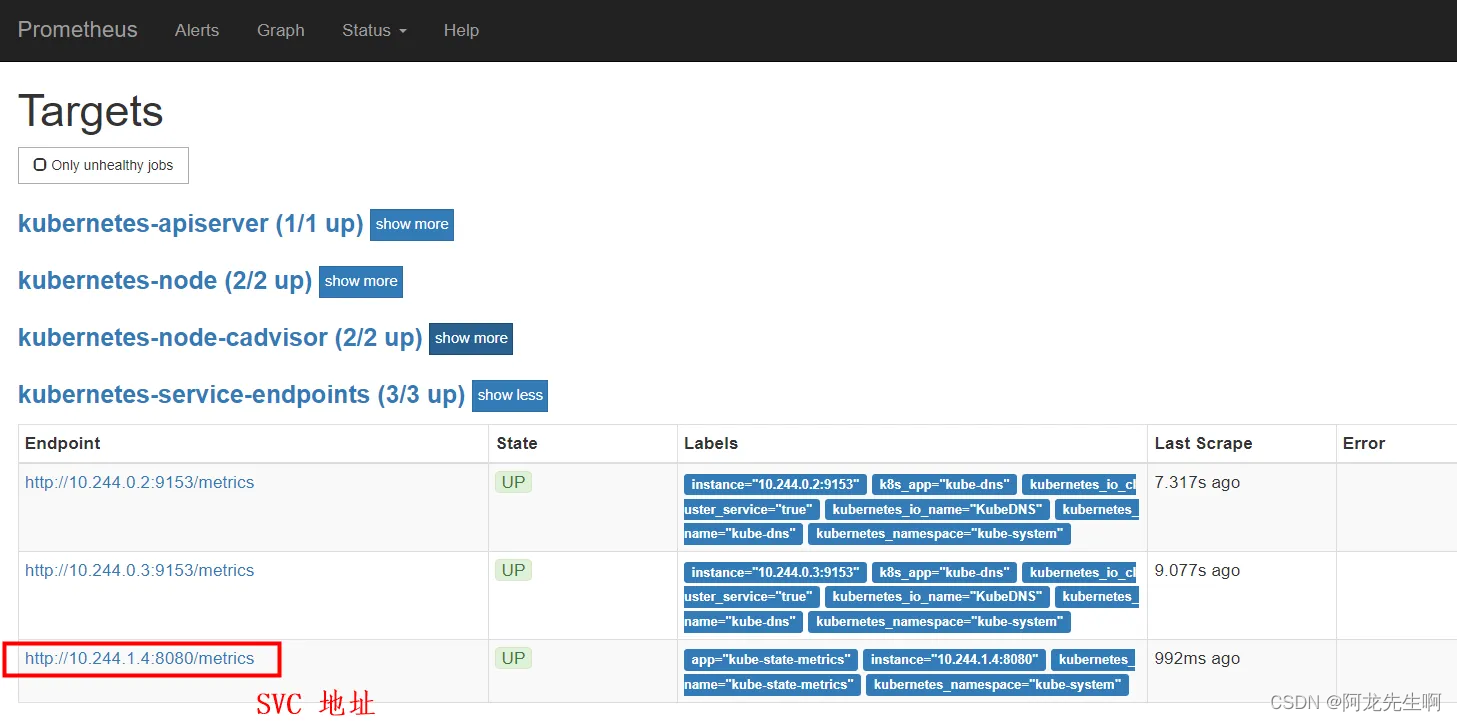

进入 prometheus查看采集的k8s指标

如下图我们可以看到采集的pod指标

官网模板地址：

Kubernetes Cluster (Prometheus) | Grafana Labs

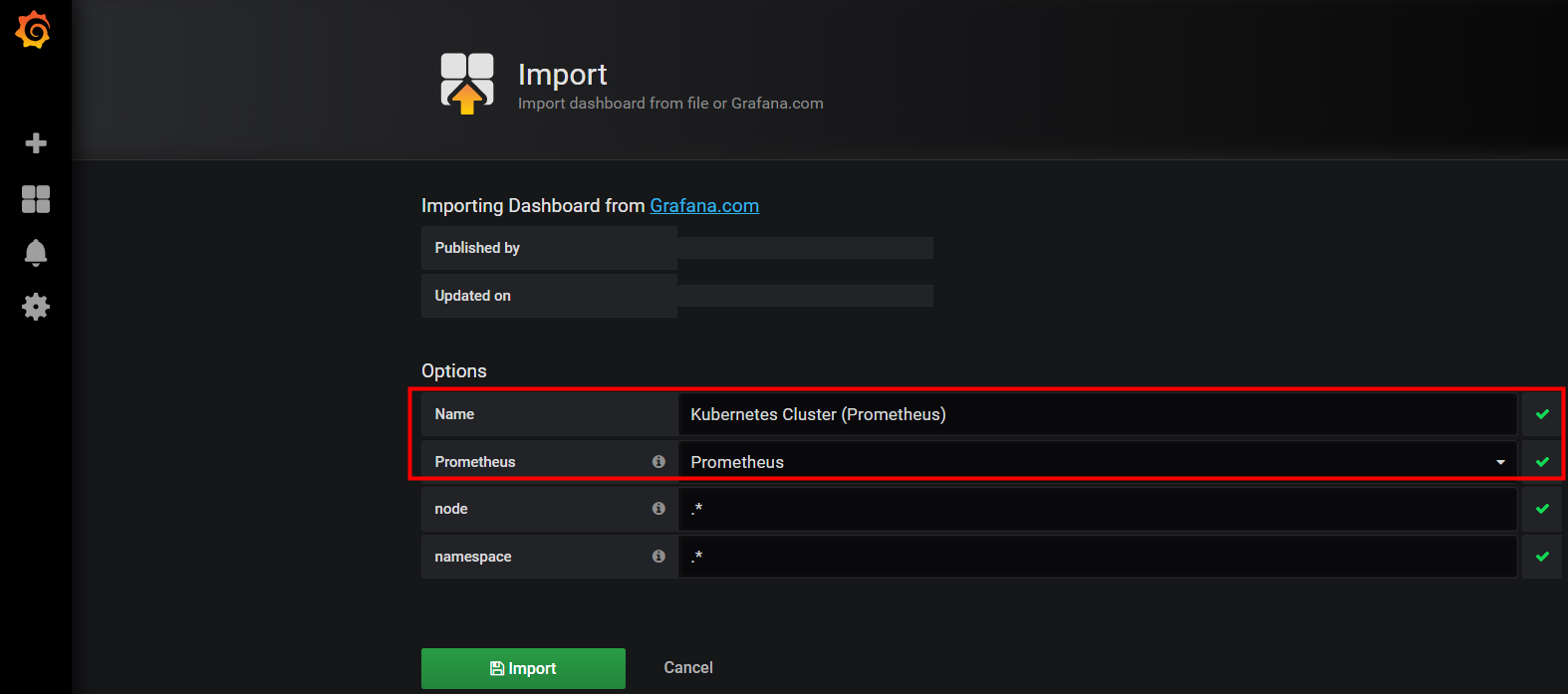

导入模板后我们选择Import

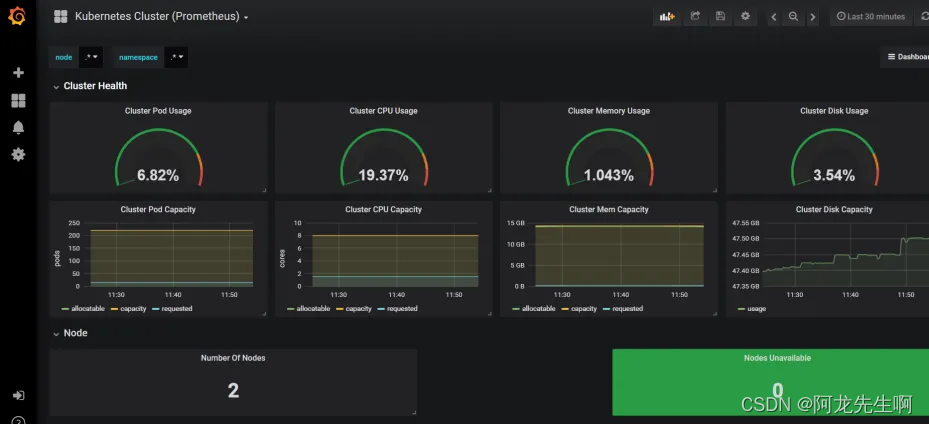

k8s集群监控指标在grafana
