常用电气元件及其符号的标注

类别：http://www.360doc.com/content/15/0407/23/20688818_461418058.shtml

1.电机类：

    1.1伺服电机：SM
    1.2步进电机：PM

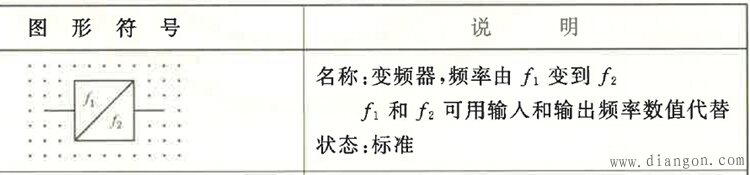

1.3变频器：个别的电气元件有很多的电气符号，如变频器就没有唯一的电气符号；

    如：vvvf（Variable Voltage and Variable Frequency）可变压可变频；英文缩写INV；V/F。

2.阀类

    2.1电磁阀：YV或者Y

    2.2双信号电磁阀???

3.继电器类

    中间继电器：KA
    时间继电器：KT

4.仪表类

    电流表：PA
    电压表：PV
    电流互感器: TA

5.按钮类

    有钥匙的常开按钮:SB

    旋钮开关：SA

三位旋钮开关：SA
    磁感应开关：SQ

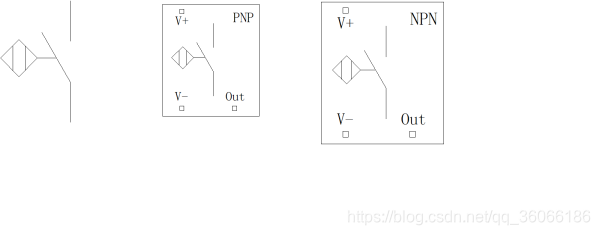

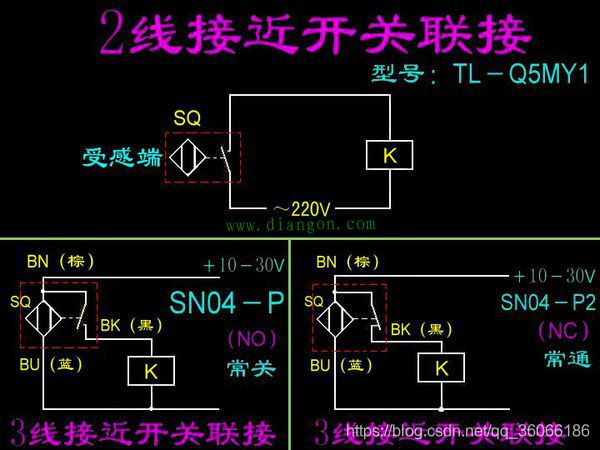

    接近开关：SQ

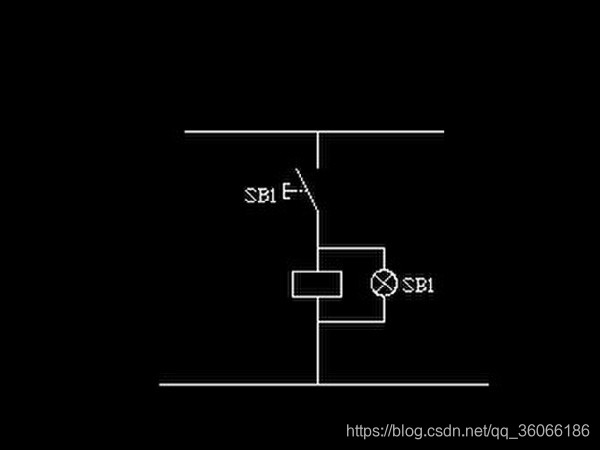

带灯按钮：

6.保险类

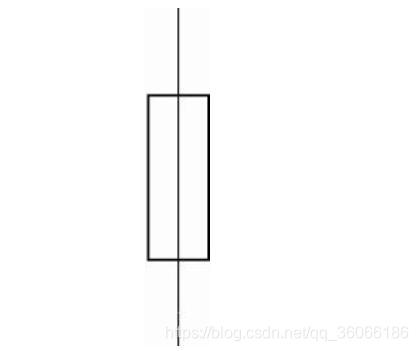

    保险丝：FU

    热继电器：FR

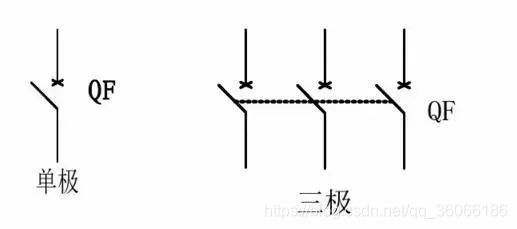

    空开：QF

7.端子

    端子： X

8.电源

    1.开关电源文字符号： U

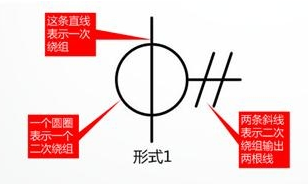

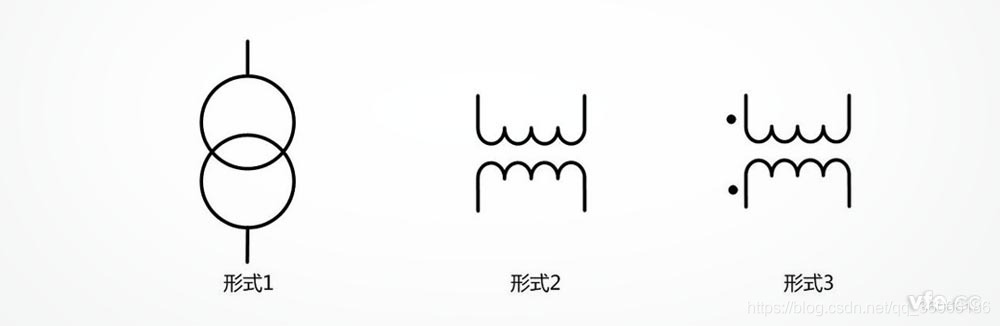

    2.变压器：UR

9.电阻类：

    1.普通电阻：R

    2.电位器：RP

10灯类

    指示灯：HL
    红色灯：HR
    绿色灯：HG
    黄色灯：HY
    蓝色灯：HB
    白色灯：HW
