构建Transformation树

Transformation表示从一个DataStream生成另一个DataStream的转换操作，就好像一张纸经过一番折叠操作就会成为一个纸飞机，而这个“一番折叠操作”正是Transformation。DataStream提供了一系列转换方法，分别有各自对应的StreamOperator，自然也就有对应的xxxTransformation。伴随着调用DataStream的一系列转换方法，逐渐形成了一棵“Transformation树”（包含：物理Transformation和虚拟Transformation）。正是基于这棵“Transformation树”，才能够生成StreamGraph结构。

以map转换操作为例，要求提供对应的MapFunction，它会被用来创建对应的StreamOperator，即StreamMap。

/**
 * 调用DataStream提供的map转换方法
 */
public <R> SingleOutputStreamOperator<R> map(MapFunction<T, R> mapper) {

    // 根据map转换对应的MapFunction，获取本次map转换的输出类型。其中getType()方法会获取到上一个Transformation的输出类型，即本次Transformation的输入类型
    TypeInformation<R> outType = TypeExtractor.getMapReturnTypes(clean(mapper), getType(),
                                                                 Utils.getCallLocationName(), true);

    // 根据本次转换的MapFunction函数和输出类型，构建本次map转换对应的xxxTransformation
    return map(mapper, outType);
}

/**
 * map转换方法：创建出来的StreamOperator为StreamMap，并将转换逻辑（也就是xxxFunction）交给StreamOperator持有
 */
public <R> SingleOutputStreamOperator<R> map(MapFunction<T, R> mapper, TypeInformation<R> outputType) {
    // 参数：算子name，输出类型，StreamOperator（基于自定义Function构建）
    return transform("Map", outputType, new StreamMap<>(clean(mapper)));
}

而MapFunction也会以成员变量持有的方式，保存在父类AbstractUdfStreamOperator中。

接下来会利用本次map转换所对应的上一次Transformation（DataStream通过成员变量保留）和本次转换所对应的StreamOperator等信息，构建本次转换所对应的Transformation。

public <R> SingleOutputStreamOperator<R> transform(
    String operatorName, // 算子name
    TypeInformation<R> outTypeInfo, // 本次转换的输出类型
    // StreamMap算子继承AbstractUdfStreamOperator，实现OneInputStreamOperator接口
    OneInputStreamOperator<T, R> operator) {

    // SimpleOperatorFactory.of()方法：根据StreamOperator的类型，创建SimpleOperatorFactory，并将刚刚创建好的StreamOperator交由OperatorFactory持有
    return doTransform(operatorName, outTypeInfo, SimpleOperatorFactory.of(operator));
}

/**
 * 调用物理转换方法，会生成对应的StreamOperator和物理的xxxTransformation，
 * 并且xxxTransformation会被添加到StreamExecutionEnvironment的List中，形成Transformation树。后面会用它来构建StreamGraph
 */
protected <R> SingleOutputStreamOperator<R> doTransform(
    String operatorName,
    TypeInformation<R> outTypeInfo,
    StreamOperatorFactory<R> operatorFactory) {

    // read the output type of the input Transform to coax out errors about MissingTypeInfo
    // 保险起见，确保不会出现InvalidTypesException，保证本次的转换操作不会出问题
    transformation.getOutputType();

    // 创建本次物理转换所对应的xxxTransformation实例
    // 物理的xxxTransformation会通过“成员变量持有”的方式，（通过StreamOperatorFactory间接）持有StreamOperator
    OneInputTransformation<T, R> resultTransform = new OneInputTransformation<>(
        this.transformation, // 上一次的Transformation转换操作
        operatorName, // 当前算子的name
        operatorFactory, // MapFunction-->StreamMap（StreamOperator） -->StreamOperatorFactory
        outTypeInfo, // 当前算子（进行本次转换）对应的输出类型
        // 当前算子的并行度，默认为env整体的并行度
        environment.getParallelism());

    // SingleOutputStreamOperator：每次转换操作完毕后，返回给开发者继续操作的数据结构
    @SuppressWarnings({"unchecked", "rawtypes"})
    SingleOutputStreamOperator<R> returnStream = new SingleOutputStreamOperator(environment, resultTransform);

    // 将本次转换生成的这个xxxTransformation添加到List<Transformation>列表中，它会被用来生成StreamGraph
    getExecutionEnvironment().addOperator(resultTransform);

    return returnStream;
}

接下来就是将本次转换操作对应的Transformation添加到StreamExecutionEnvironment的Transformation集合中，用于构建Transformation树。

// DataStream之间的转换操作，都会生成Transformation对象。Transformation是DataStream的根源。
protected final List<Transformation<?>> transformations = new ArrayList<>();


@Internal
public void addOperator(Transformation<?> transformation) {
    Preconditions.checkNotNull(transformation, "transformation must not be null.");
    // 将生成的Transformation保存到List<Transformation>中
    this.transformations.add(transformation);
}

通过成员变量持有的方式，Transformation持有了StreamOperator、StreamOperator持有了自定义Function。

对于物理Transformation，伴随着物理转换操作，会生成对应的StreamOperator（算子）和物理的Transformation，并且物理Transformation会被添加到StreamExecutionEnvironment的Transformation集合中，以便后面用它来构建StreamGraph；而对于“虚拟Transformation”：伴随着虚拟转换操作，只会生成“虚拟Transformation”。后面对“虚拟Transformation”进行解析时，会添加虚拟节点，其本质操作就是按照映射关系：“虚拟节点id：Tuple3<>(Transformation ID,Partitioner,ShuffleMode)”，将其保存到Map结构中。

/**
 * shuffle操作
 */
public DataStream<T> shuffle() {
    return setConnectionType(new ShufflePartitioner<T>());
}

/**
 * 生成“虚拟Transformation”
 */
protected DataStream<T> setConnectionType(StreamPartitioner<T> partitioner) {
    // 生成“虚拟Transformation”，这个“虚拟Transformation”并不会被添加到StreamExecutionEnvironment的List中
    return new DataStream<>(this.getExecutionEnvironment(), new PartitionTransformation<>(this.getTransformation(), partitioner));
}

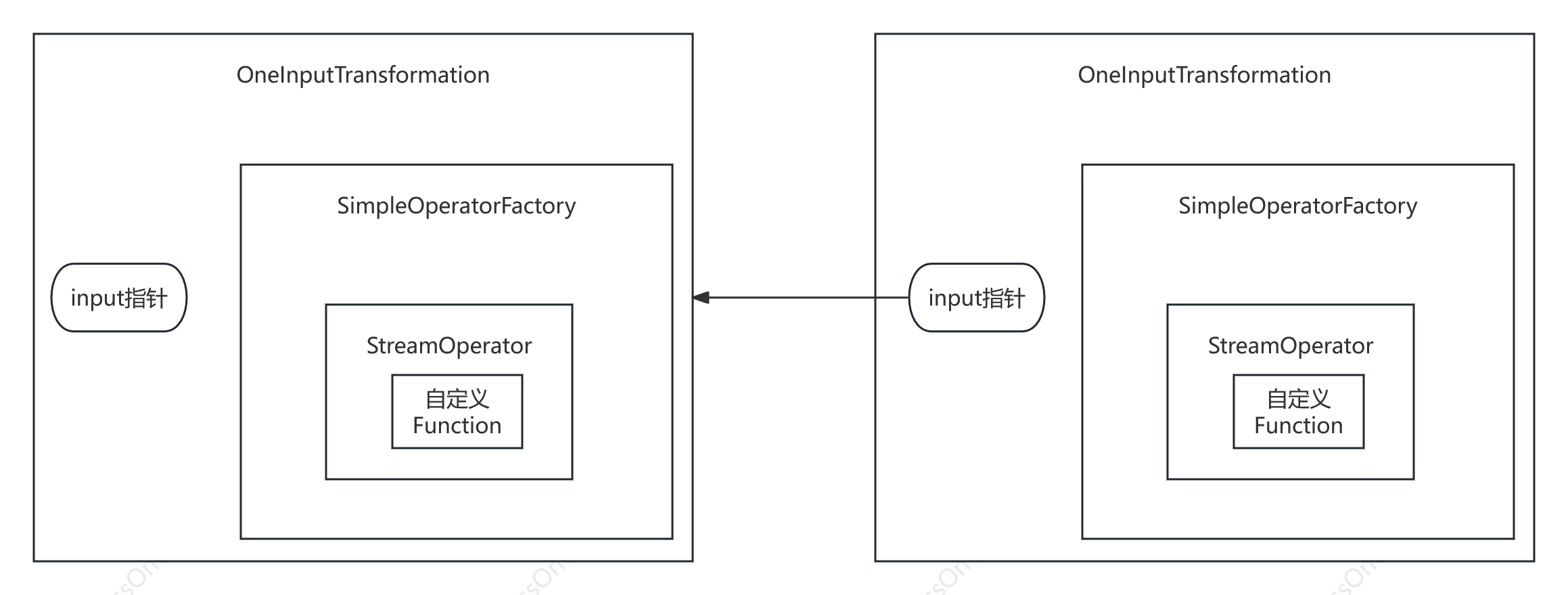

注意，在创建一个Transformation时，会以成员变量“持有”的方式，通过input指针将本次转换的上一次转换所对应的Transformation记录下来，形成关联关系。也就是：后Transformation —> 前Transformation

OneInputTransformation<T, R> resultTransform = new OneInputTransformation<>(
    this.transformation, // 上一次的Transformation转换操作
    operatorName, // 当前算子的name
    operatorFactory, // MapFunction-->StreamMap（StreamOperator） -->StreamOperatorFactory
    outTypeInfo, // 当前算子（进行本次转换）对应的输出类型
    // 当前算子的并行度，默认为env整体的并行度
    environment.getParallelism());

前、后Transformation有了关联关系，在构建StreamGraph结构时才会理所当然。
