 本文以 STM32F103C8T6 为例，进行工程的建立。本文建立工程的目录如下，各个文件夹的作用在图中标注。
在这里插入图片描述

1. ST官网下载相应的固件库

 可以参考 ST官网下载固件库 - 百度经验 或者 ST官网下载固件库 - CSDN博客

2. 复制启动文件

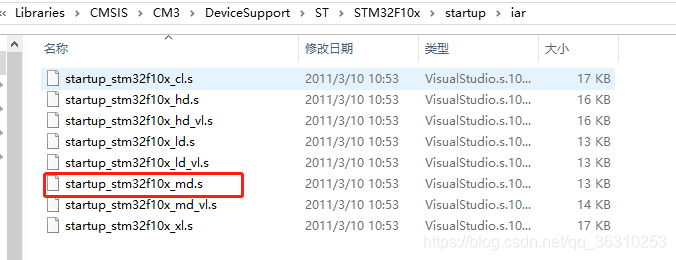

 STM32F10x_StdPeriph_Lib_V3.5.0\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\iar 文件夹下面的 .s 文件复制到自己的工程文件夹下的bsp目录下。具体使用哪个启动文件要依据自己的芯片型号和FLASH大小进行选择，本例中FLASH大小为64KB，选择md.s
在这里插入图片描述
 其中 ld：低密度产品，FLASH小于64K
   md：中等密度产品，FLASH=64 or 128
   hd：高密度产品，FLASH大于128

3. 复制 system 相关文件

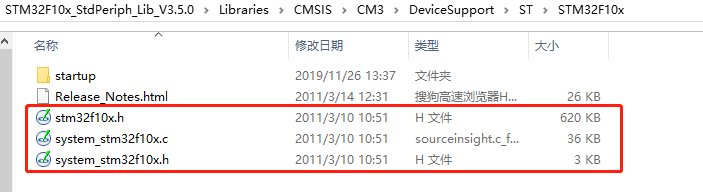

 STM32F10x_StdPeriph_Lib_V3.5.0\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x 下的 .c 和 .h 文件复制到自己的工程目录下的bsp目录下。 在这里插入图片描述

4. 复制 driver 文件

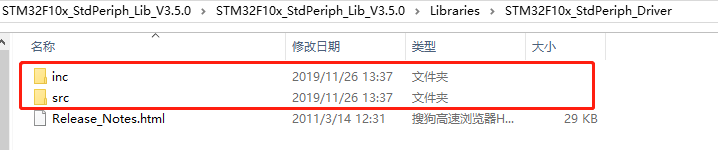

 STM32F10x_StdPeriph_Lib_V3.5.0\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver 下的 inc 和 src 文件夹复制到自己的工程目录下的 driver 目录下。
在这里插入图片描述

5. 复制 .icf 链接文件

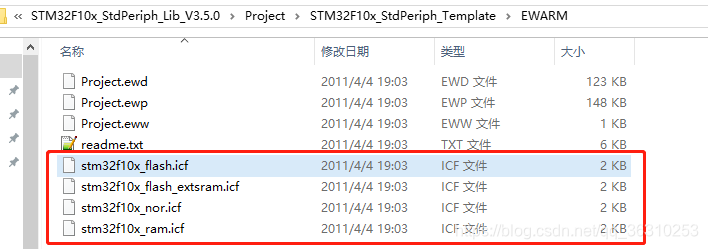

 STM32F10x_StdPeriph_Lib_V3.5.0\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template\EWARM 下的4个 .icf 文件复制到自己的工程目录下的bsp目录下。
 .icf 是链接文件，对于基本的应用，这个.icf文件足以满足你的工程需要。但有时也会需要改动，比如当你的项目要添加外部RAM时就要修改一下icf。可参考下面两篇文章 STM32中stm32f0xx_flash.icf文件的作用详解 和 菜鸟详解iar的icf文件
在这里插入图片描述

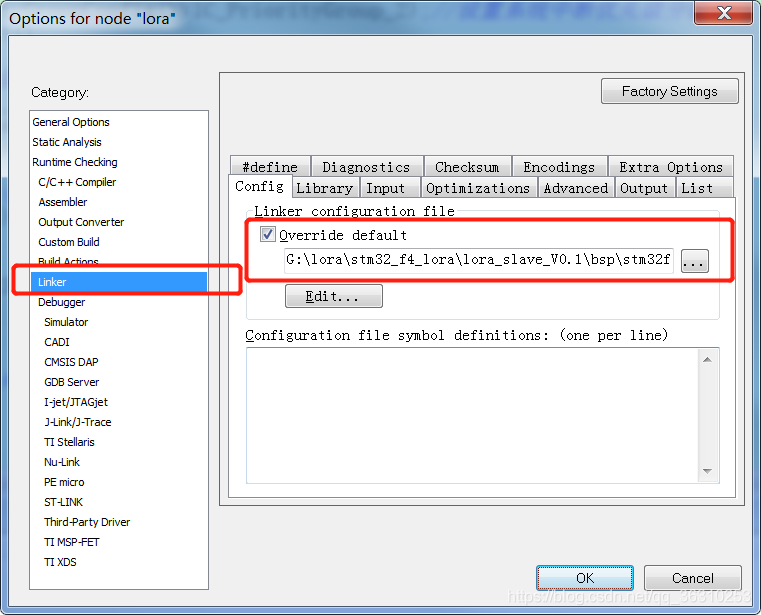

复制之后要在选项中对路径进行修改
在这里插入图片描述

6. 复制中断相关文件

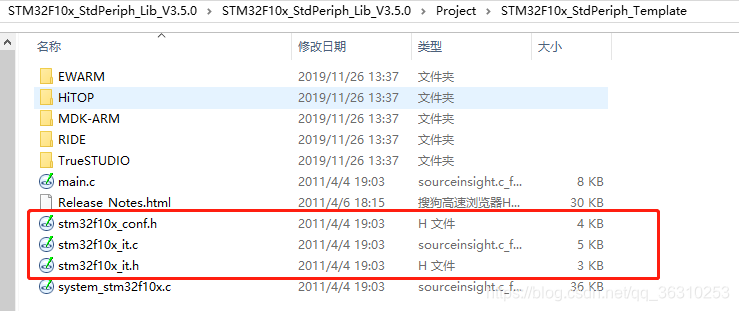

 STM32F10x_StdPeriph_Lib_V3.5.0\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template 下的3个文件复制到自己的工程目录下的bsp目录下，具体文件见下面截图。
在这里插入图片描述

7. 效果展示

 至此所有文件均已复制完毕。最终文件夹显示结果如下图所示。

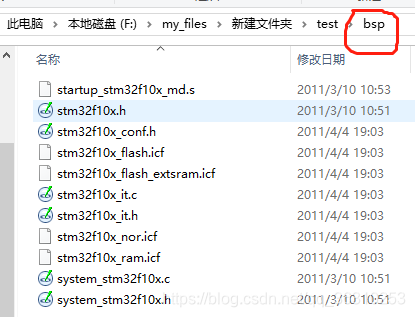

 bsp 目录如下：
在这里插入图片描述

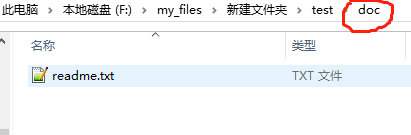

 doc 目录如下：
在这里插入图片描述

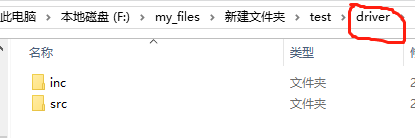

 driver 目录如下：

在这里插入图片描述

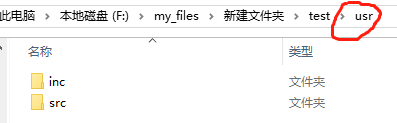

 usr 目录如下：
在这里插入图片描述](https://img-blog.csdnimg.cn/20191218095146692.png)

8. FILE错误处理

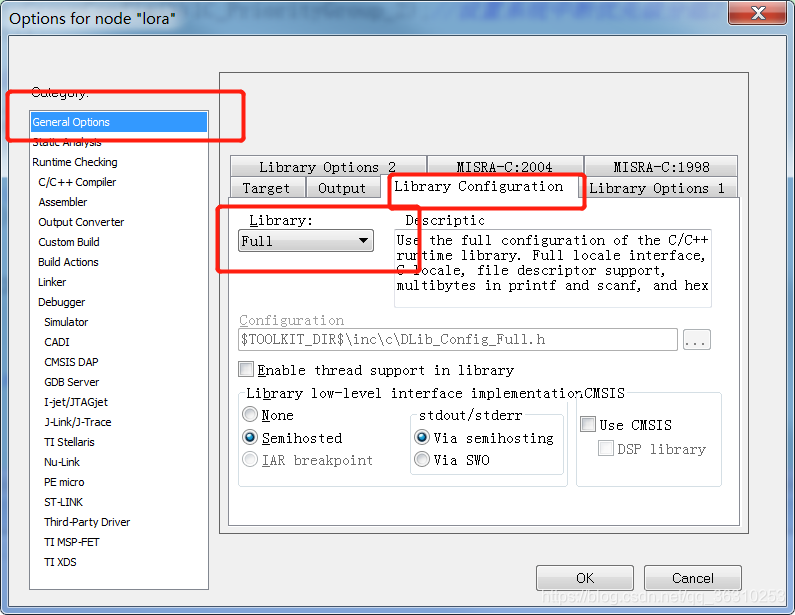

 找到选项，将Library设置为Full即可
在这里插入图片描述

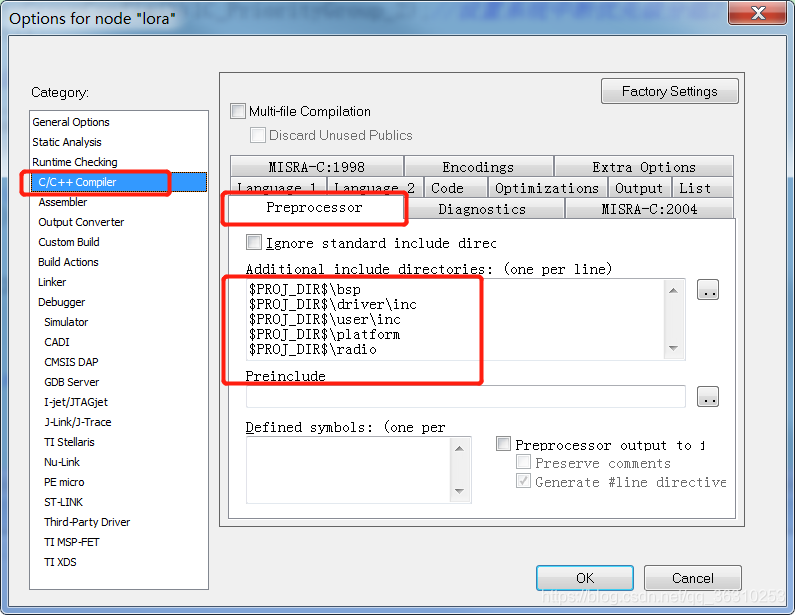

9. 头文件路径设置

在这里插入图片描述
