中继器
诞生原因:由于存在损耗,在线路上传输的信号功率会逐渐衰减,衰减到一定程度时将造成信号失真,因此会导致接收错误。
中继器的功能:对信号进行再生和还原,对衰减的信号进行放大,保持与原数据相同,以增加信号传输的距离,延长网络的长度。
中继器的两端:两端的网络部分是网段,而不是子网,适用于完全相同的两类网络的互连,且两个网段速率要相同。中继器只将任何电缆段上的数据发送到另一段电缆上,它仅作用于信号的电气部分,并不管数据中是两端可连相同媒体,也可连不同媒体。中继器两端的网段一定要是同一协议。(中继器不会存储转发,傻)
中继器:局域网下用来扩大网络规模的最简单、最廉价的互联设备。

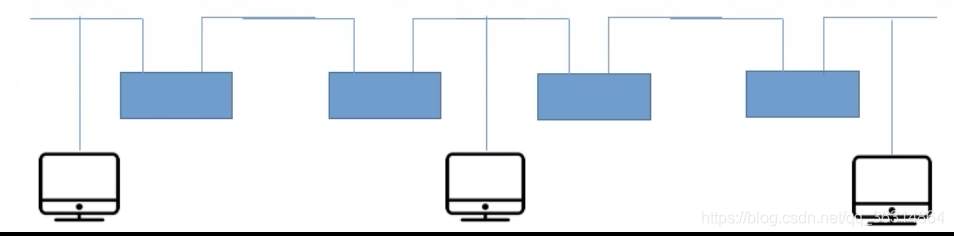

5-4-3规则:网络标准中都对信号的延迟范围作了具体的规定,因而中继器只能在规定的范围内进行,否则会网络故障。互相串联的中继器个数不能超过4个,而且用4个中继器串联的5段通信介质中只有3段可以挂接计算机,其余两段只能作扩展通信范围的链路段,不能挂接计算机。
中继器与放大器区别:
- 中继器放大的是数字信号,原理将衰减的信号整形再生
- 中继器没有存储转发功能,不能连接两个速率不同的网段,中继器两段的网段一定要使用同一个协议
- 放大器放大的是模拟信号,原理将衰减的信号放大
集线器(多口中继器)
集线器的功能:对信号进行再生放大转发,对衰减的信号进行放大,接着转发到其他所有(除输入端口外)处于工作状态的端口上,以增加信号传输的距离,延长网络的长度。只起信号放大和转发作用,扩大网络的传输范围,不具备信号的定向传送能力,信号传输的方向是固定的,是一个共享式设备。
集线器主要使用双绞线组件共享网络,逻辑上仍是一个总线网,其每个端口连接的网络部分是同一网络的不同网段,同时集线器只能在半双工状态下工作,网络的吞吐率也受到限制。
