通过二十、Linux驱动之移植DM9000C网卡驱动（上）对厂家提供的网卡驱动程序dm9dev9000c.c的分析，下面将该网卡驱动移植到JZ2440开发板上（内核版本为linux-2.6.22.6）。

1. 硬件分析

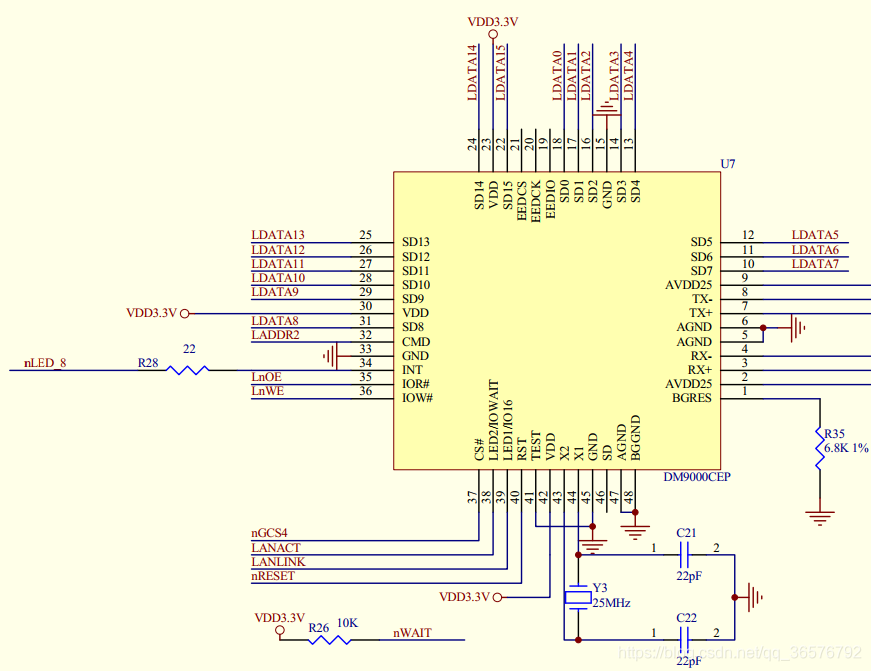

本人使用的开发板是JZ2440，CPU为S3C2440A，与DM9000C芯片连接如下：

    SD0~15：16位地址、数据线，由CMD引脚决定访问类型。
    CMD：命令线，当CMD为高表示传输的是数据，CMD为低表示传输的是地址。
    INT：中断引脚，接在2440的GPF7脚上。
    IOR#：读引脚，接在2440的nOE脚上。
    IOW#：写引脚，接在2440的nWE脚上。
    CS#：片选，接在2440的bank4的片选上面。

1.1 位宽选择

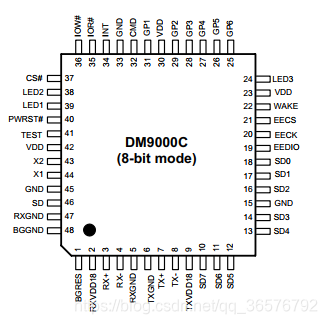

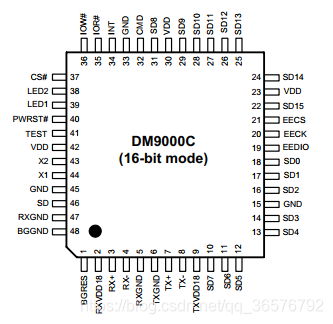

DM9000C支持两种位宽模式，8位宽和16位宽。选择不同的模式引脚接法不同。如下：

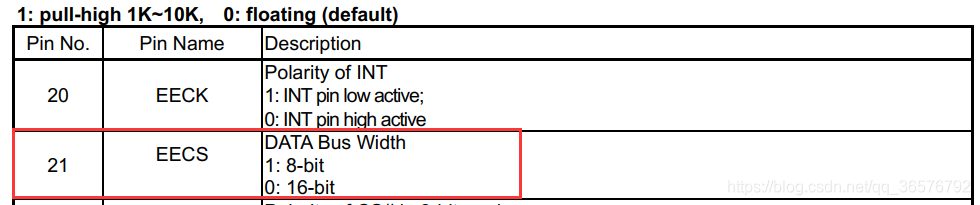

通过选择DM9000的21号引脚是接上拉电阻还是浮空输入（低电平）来选择位宽模式，对于JZ2440开发板上的DM9000C的21号引脚浮空，选择的是16位宽模式。

1.2 BANK与片选信号

    首先看到有16根数据线（地址线复用），这些数据线同样还连接到了开发板上的其他芯片（如SDRAM、NOR FLASH、NAND FLASH），当想要去读写DM9000C或者操作其他芯片时都在这些I/O引脚上发出信号，我们如何让他们之间不会互相干扰，正确控制自己想要控制的芯片呢？

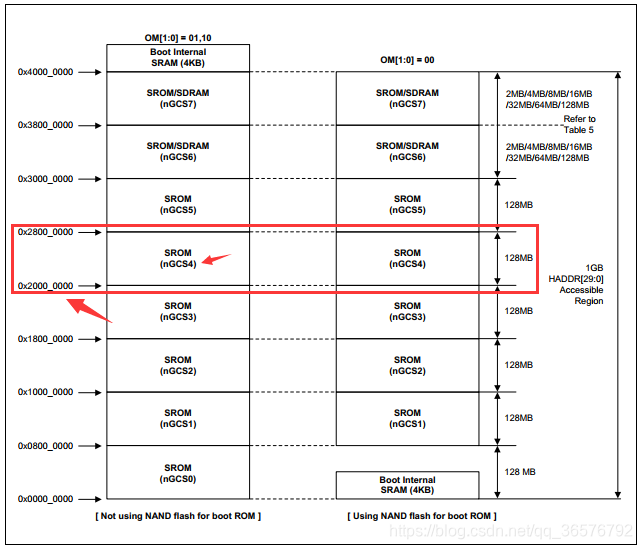

    S3C2440A有一个存储控制器，如下图：

    接在地址线或数据线上的芯片可能有很多，不同的芯片都会有CE片选引脚，可以手动控制该引脚来选择操作的芯片。
    S3C2440A帮我们省去了这一操作，S3C2440A通过将可寻址地址（物理地址）划分为8个内存块（每个内存块128MB，8*128MB=(2^27)B，所以S3C2440A地址线共有27根(LADDR0~26)），每个内存块都有一个片选信号（nGCS0~nGCS7），具体每一部分物理地址范围如上图。以第5个内存块物理地址0x2000 0000-0x2800 0000为例，当CPU读写该范围内的物理地址时，CPU会自动将nGCS4引脚拉低，挂在该片选信号线上的芯片就会被选中，本节所讲的DM9000就是挂在该内存块上，所以当CPU发出0x2000 0000-0x2800 0000的物理地址数据时，DM9000就会被选中。从这里也可以看出此时的DM9000C芯片基地址为0x2000 0000。

1.3 地址数据线共用

    对于DM9000C芯片来说，读写地址与数据使用的是同一组16个I/O引脚，DM9000C芯片如何区分CPU读写的是地址还是数据呢？
    可以看到原理图中DM9000C的第32引脚CMD命令信号线连到CPU的地址线LADDR2上，也就是说当CPU发出物理地址（0x2000 0000-0x2800 0000）|0x4时，此时CPU再发出的数据线信号对于DM9000C来说实际是地址信号。例如：
    1. 当在地址0X2000 0000上读写数据时，表示读写的数据是DM9000C的地址
    2. 当访问的地址0X2000 0004上读写数据时，表示读写的数据是DM9000C的数据

1.4 中断信号

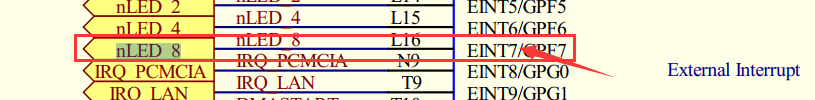

DM9000C芯片的34号引脚INT中断信号引脚连接到2440的GPF7，也就是接到CPU的外部中断线7上。当DM9000C收到外部的数据后，会暂存到内部地址中，然后产生一个上升沿中断，等待2440读取数据；当DM9000C将2440的数据转发出去后，也会产生一个上升沿中断给2440。

1.5 总结

    1. DM9000C芯片物理基地址应设为0x20000000
    2. 中断号为EINT7
    3. 16位总线宽度

2. 修改代码

2.1 修改代码为标准驱动格式

1. 添加宏定义“#define MODULE 1”如下：

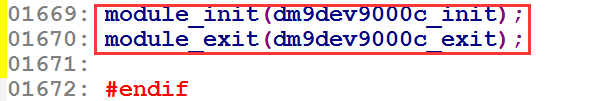

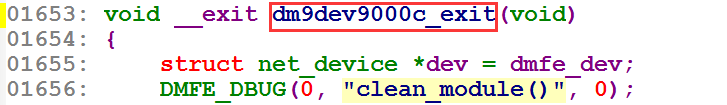

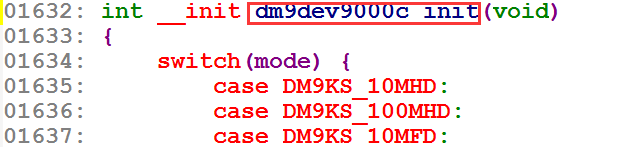

2. 修改入口出口函数名，并增加模块装载卸载函数，如下：

2.2 修改硬件相关代码

2.2.1 修改iobase

iobase是一个全局static变量，也就是网卡的基地址（这里是虚拟地址），例如，在dmfe_probe1()函数中有如下代码：

/*
    #define DM9KS_VID_L		0x28
    #define DM9KS_VID_H		0x29
    #define DM9KS_PID_L		0x2A
    #define DM9KS_PID_H		0x2B
*/

int __init dmfe_probe1(struct net_device *dev)
{
    ... ...

    /*获取ID*/
    outb(DM9KS_VID_L, iobase);        //地址总线输出iobase，数据总线输出0x28
    id_val = inb(iobase + 4);         //地址总线输出iobase+4，读入数据总线数据
    outb(DM9KS_VID_H, iobase);        //地址总线输出iobase，数据总线输出0x29
    id_val |= inb(iobase + 4) << 8;   //地址总线输出iobase+4，读入数据总线数据
    outb(DM9KS_PID_L, iobase);        //地址总线输出iobase，数据总线输出0x2A
    id_val |= inb(iobase + 4) << 16;  //地址总线输出iobase+4，读入数据总线数据
    outb(DM9KS_PID_H, iobase);        //地址总线输出iobase，数据总线输出0x2B
    id_val |= inb(iobase + 4) << 24;  //地址总线输出iobase+4，读入数据总线数据

    ... ...
}

    由硬件分析可知，我们的iobase的物理地址应设为0x20000000。
      1. 当CPU地址总线输出iobase即0x20000000（物理地址）时，DM9000C的cmd引脚为低电平，此时CPU数据总线输出的0x28对于DM9000来说表示读0x28地址
      2. 当CPU地址总线输出iobase+4即0x20000004（物理地址）时，DM9000C的cmd引脚为高电平，此时CPU数据总线输入输出对应读写DM9000C。
    依次读地址也就是寄存器0x28、0x29、0x2A、0x2B，得到厂家ID和设备ID。所以需要我们根据硬件给它重新赋值（将实际物理地址转换为虚拟地址），在入口函数dm9dev9000c_init中添加代码如下：

iobase = (int)ioremap(0x20000000, 4096);    //重映射物理基地址0x2000 0000

在出口函数dm9dev9000c_exit中添加代码如下：

iounmap(iobase);

2.2.2 去掉版本判断

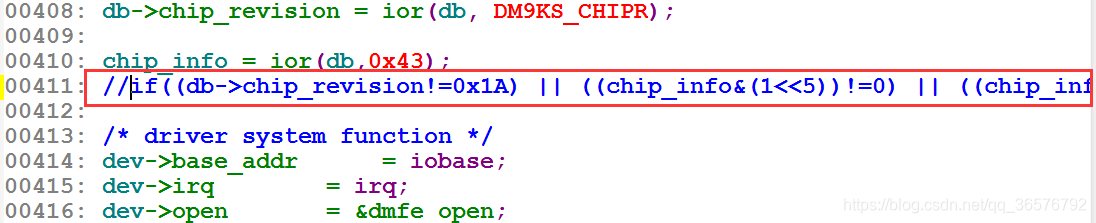

去掉下面dmfe_probe1()函数中这行芯片版本判断代码：

2.2.3 修改中断

在dm9dev9000c_init函数中，添加修改中断号代码，将irq改为IRQ_EINT7，如下：

irq    = IRQ_EINT7;     //设置中断号为外部中断7

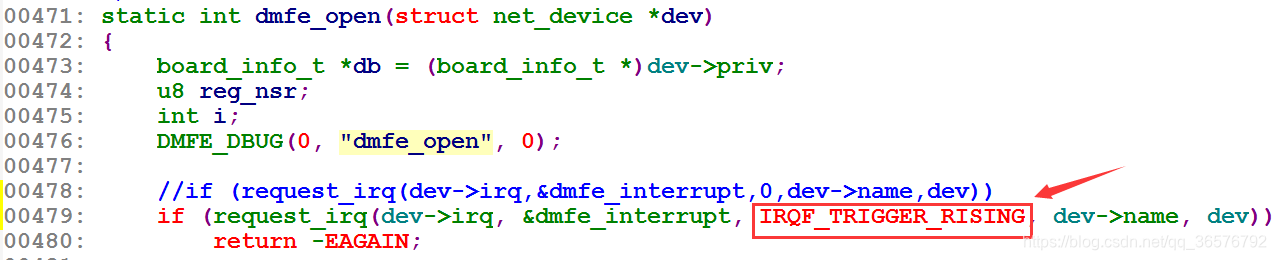

在上一节二十、Linux驱动之移植DM9000C网卡驱动（上）中分析dmfe_open()函数时提到，申请中断函数时默认的中断触发方式设置不对，应该改为“IRQF_TRIGGER_RISING”，上升沿触发，dmfe_open()函数中修改代码如下：

2.2.4 位宽（这里只做分析，不需要修改代码）

在dmfe_start_xmit()函数中有如下代码：

/*
    #define DM9KS_DWORD_MODE	1
    #define DM9KS_BYTE_MODE	2
    #define DM9KS_WORD_MODE	0
*/

static int dmfe_start_xmit(struct sk_buff *skb, struct net_device *dev)
{
    ... ...

    switch(db->io_mode)    //选择位宽模式
    {
	case DM9KS_BYTE_MODE:    //8-bit位宽模式
		for (i = 0; i < skb->len; i++)
			outb((data_ptr[i] & 0xff), db->io_data);
		break;
	case DM9KS_WORD_MODE:    //16-bit位宽模式
		tmplen = (skb->len + 1) / 2;
		for (i = 0; i < tmplen; i++)
    	outw(((u16 *)data_ptr)[i], db->io_data);
  		break;
	case DM9KS_DWORD_MODE:   //32-bit位宽模式
  		tmplen = (skb->len + 3) / 4;
		for (i = 0; i< tmplen; i++)
			outl(((u32 *)data_ptr)[i], db->io_data);
		break;
    }

    ... ...
}

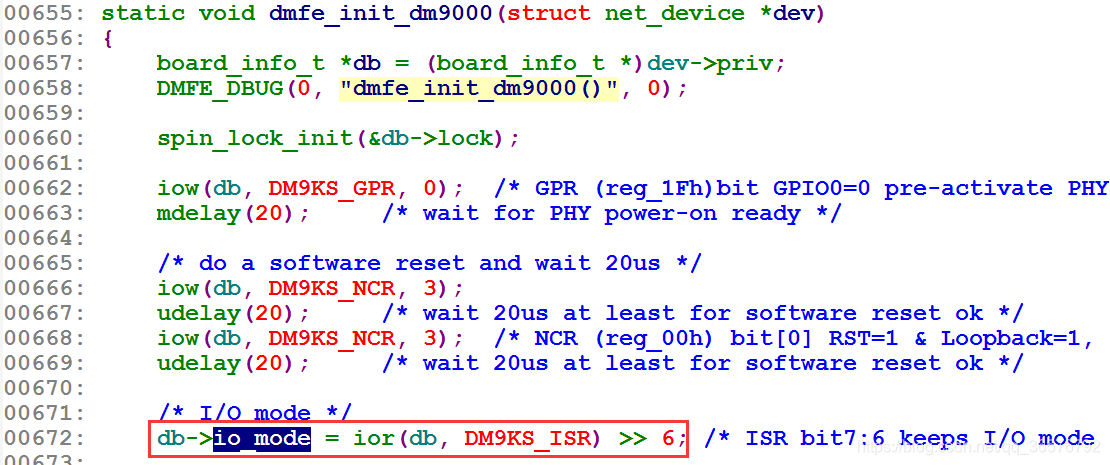

在硬件分析1.1中，我们分析了硬件上如何选择DM9000C位宽模式，如何让CPU知道我们选择了哪种位宽模式呢？在dmfe_init_dm9000()函数中有如下代码：

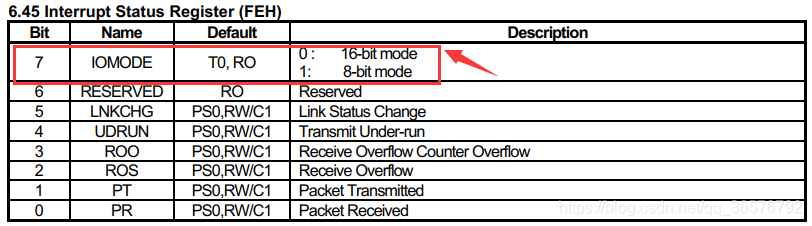

这里通过读取DM9KS_ISR（宏定义为0xfe）中断状态寄存器第7位来读取位宽模式，我们可以从DM9000CEP芯片手册中看到：

2.2.4 设置2440相关寄存器

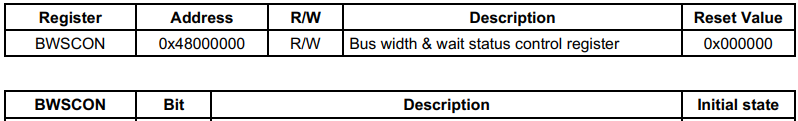

1. 设置BWSCON总线宽度控制寄存器

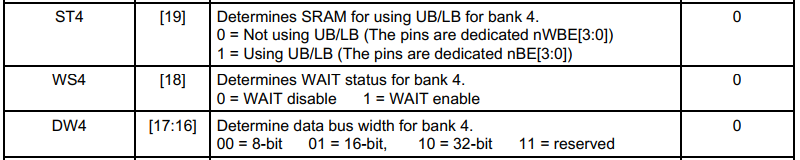

因为DM9000C网卡接在2440的BANK4上，所以要设置2440的BANK4的硬件位宽、时序等。S3C2440A芯片手册有如下：

    可得如下几点信息：
      1. 设置ST4=0，不使用UB/LB（表示高字节与低字节数据是否分开传输）。
      2. 设置WS4=0，其中WAIT引脚为PE4，而我们DM9000C没有引脚接入PE4，所以禁止。
      3. 设置DW4=0x01，我们的DM9000C的数据线为16位。
      4. BWSCON寄存器物理基地址为0x48000000。

2. 设置BANKCON4控制寄存器

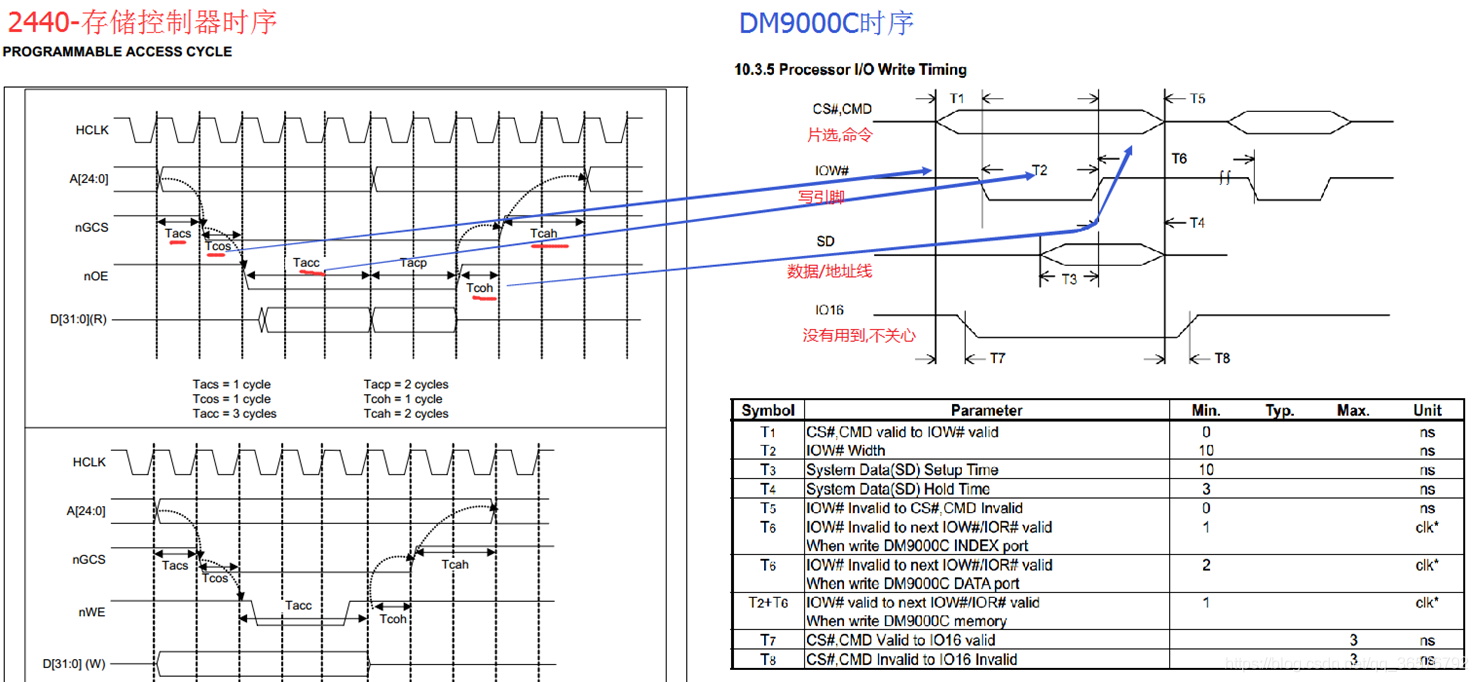

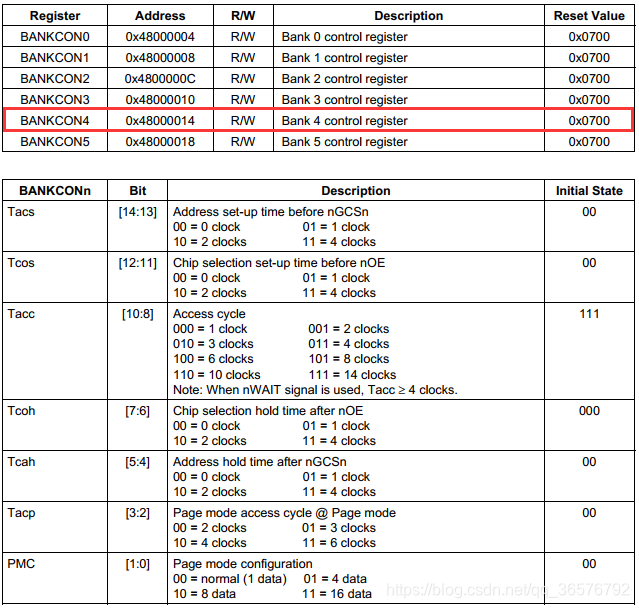

还需要设置BANKCON4控制寄存器。S3C2440A芯片手册有如下：
S3C2440A芯片手册有如下：

    可得如下几点信息：
      1. 设置Tacs=0，因为CS和CMD可以同时结束(bank4地址(也就是CMD)稳定多久后,CS片选才启动)。
      2. 设置Tcos=T1=0(CS片选后，多久才能使能读写)。
      3. 设置Tacc=T2>=10ns=1，表示2个时钟 (读写使能后，多久才能访问数据) 。
      4. 设置Tcoh=T4>=3ns=1，表示1个时钟，因为当DM9000C的写信号取消后，数据线上的数据还需要至少3ns才消失(nOE读写取消后，片选需要维持多长时间)。
      5. 设置Tcah=0，因为 CS和CMD可以同时结束 (CS片选取消后，地址(也就是CMD)需要维持多长时间)。
      6. 设置PMC为0，正常模式。
      7. BANKCON4控制寄存器物理基地址为0x48000014。

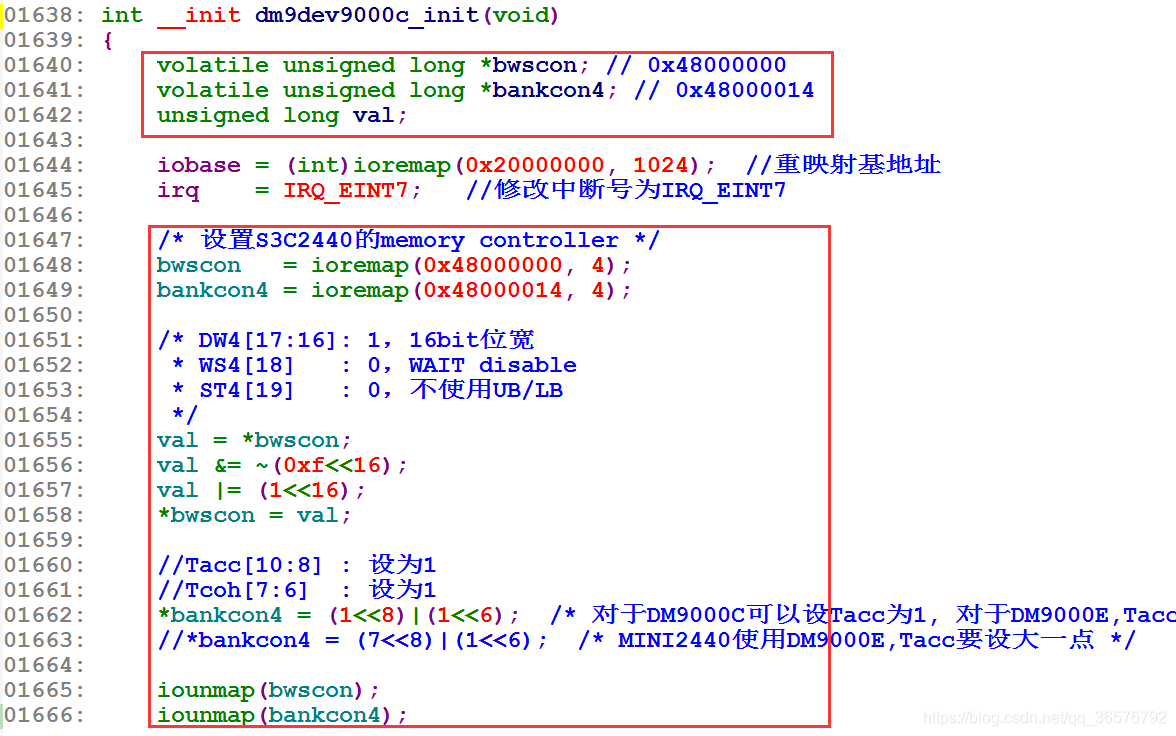

    对于该部分硬件相关的代码在dm9dev9000c_init()函数中添加如下红框部分：


    dm9dev9000c_init()函数完整修改代码如下：

int __init dm9dev9000c_init(void)
{
	volatile unsigned long *bwscon; // 0x48000000
	volatile unsigned long *bankcon4; // 0x48000014
	unsigned long val;

	iobase = (int)ioremap(0x20000000, 1024);  //重映射基地址
	irq    = IRQ_EINT7;   //修改中断号为IRQ_EINT7

	/* 设置S3C2440的memory controller */
	bwscon   = ioremap(0x48000000, 4);
	bankcon4 = ioremap(0x48000014, 4);

	/* DW4[17:16]: 1，16bit位宽
	 * WS4[18]   : 0，WAIT disable
	 * ST4[19]   : 0，不使用UB/LB
	 */
	val = *bwscon;
	val &= ~(0xf<<16);
	val |= (1<<16);
	*bwscon = val;

	//Tacc[10:8] : 设为1
	//Tcoh[7:6]  : 设为1
	//*bankcon4 = (1<<8)|(1<<6);	/* 对于DM9000C可以设Tacc为1, 对于DM9000E,Tacc要设大一点,比如最大值7  */
	*bankcon4 = (7<<8)|(1<<6);  /* MINI2440使用DM9000E,Tacc要设大一点 */

	iounmap(bwscon);
	iounmap(bankcon4);

	switch(mode) {
		case DM9KS_10MHD:
		case DM9KS_100MHD:
		case DM9KS_10MFD:
		case DM9KS_100MFD:
			media_mode = mode;
			break;
		default:
			media_mode = DM9KS_AUTO;
	}
	dmfe_dev = dmfe_probe();
	if(IS_ERR(dmfe_dev))
		return PTR_ERR(dmfe_dev);
	return 0;
}

2.2.5 添加头文件

添加相关头文件，代码如下：

#include <asm/delay.h>
#include <asm/irq.h>
#include <linux/irq.h>
#include <asm/io.h>
#include <asm/arch-s3c2410/regs-mem.h>

这样代码就修改完成了，就下来进行编译测试。

3. 测试

内核：linux-2.6.22.6
编译器：arm-linux-gcc-3.4.5
环境：ubuntu9.10

    1. 将dm9dev9000c.c拷贝到内核的linux-2.6.22.6/drivers/net目录里。
    2. 修改该目录里的Makefile，执行命令如下（我的内核放在/work/system/下）：

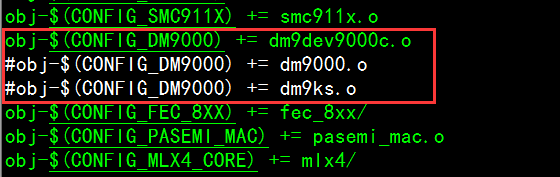

      vi /work/system/linux-2.6.22.6/drivers/net/Makefile    （修改如下图）

    3. 重新编译内核，下载启动，就可以正常使用网卡了。
      make uImage

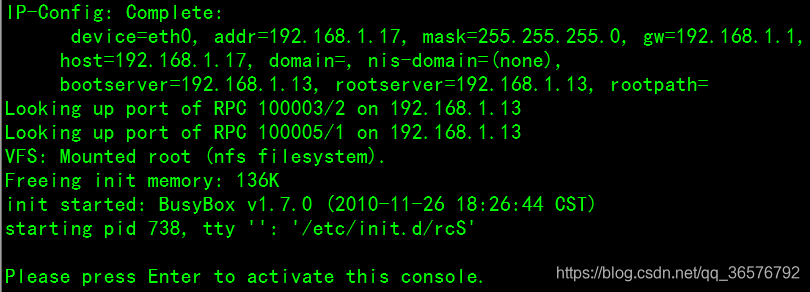

    如下挂载网络文件系统启动，说明移植成功了。
