高德数据可视化初体验

背景

换了新工作，虽然还是java开发，但是之前搞做在线教育的，现在做地图相关的事。因此，花了些时间学了空间索引相关的内容，后期会写关于空间索引相关的内容，这期写地理数据可视化相关的内容。

准备

1.高德开发平台账号

高德开放平台：https://lbs.amap.com/

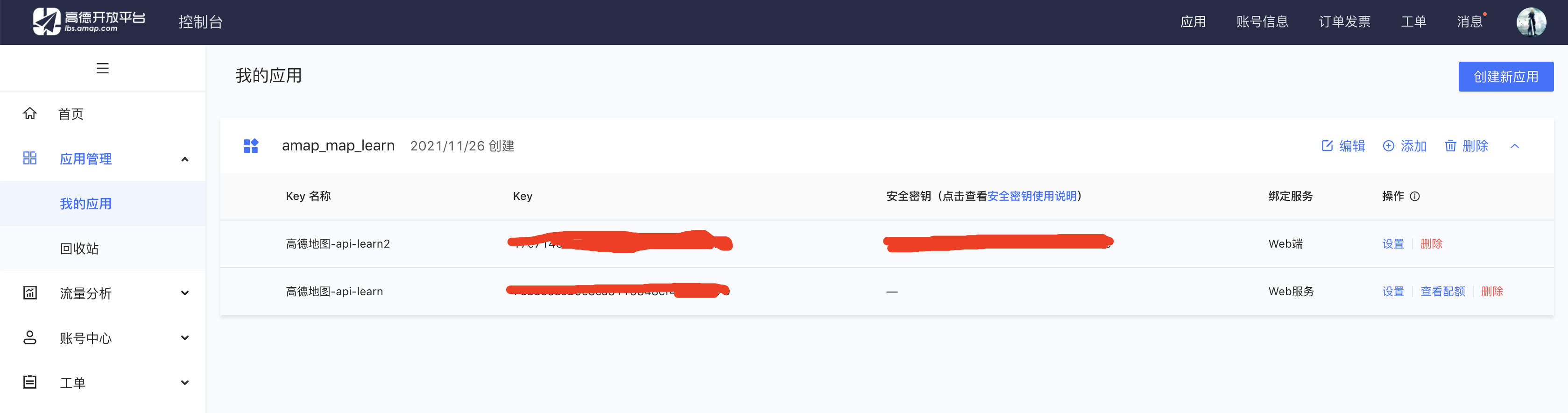

申请账号并在应用管理创建需要的key，如图

高德应用key

2.学习高德JS API文档

这里我主要关注多边形的展示，所以贴一下矢量图形的链接，有需要的可自行看其他内容
https://lbs.amap.com/api/jsapi-v2/guide/overlays/vector-overlay

然后，楼主又花了点时间在B站上学了JS基本语法相关的内容，然后就可以动手做了

开发

后端接口

接口主要提供国内的行政区划数据，即省市区的编码和多边形围栏数据，在网上google找了一个可以用的数据https://github.com/Civitasv/DataV_GeoJSON，将区级别的json数据解析出来，导入数据库里，这样我们就有了基础数据。

然后提供一个接口，可以返回多边形边界数据

    @GetMapping("/queryByAdcode")
    @CrossOrigin
    public ShapeListDTO queryByAdcode(@RequestParam("adcode") Integer adcode) {
        log.info("queryByAdcode,adcode:{}", adcode);
        return cityService.queryByAdcode(adcode);
    }


//返回对象数据结构
@Data
public class ShapeListDTO {
    private Integer total;
    private List<String> shape;
}

前端

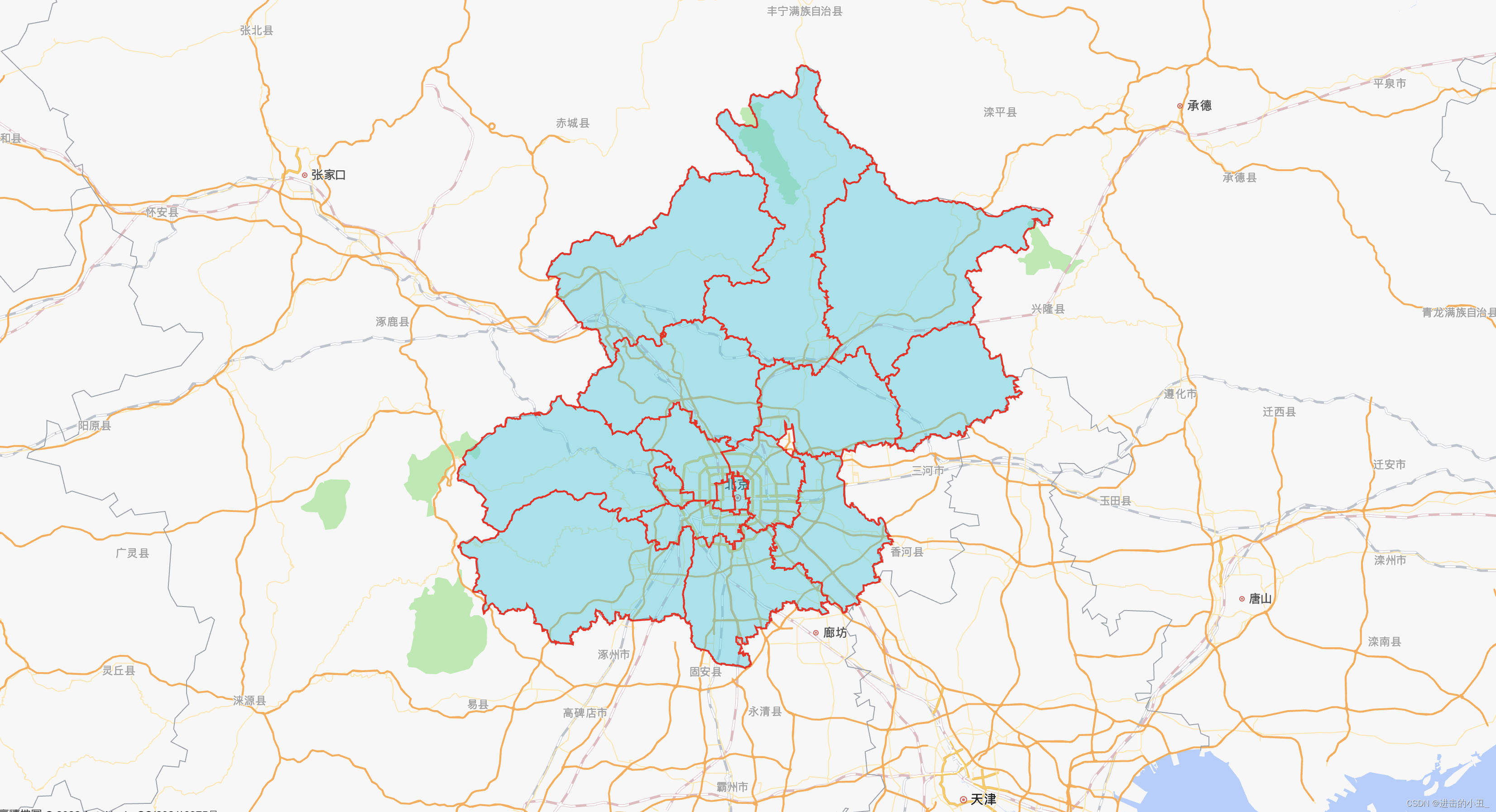

前端通过ajax请求后端接口获取数据，然后调高德JS API方法将多边形边界数据在页面上渲染即可

直接贴代码：

<!doctype html>
<html>
<head>
    <meta charset="utf-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="initial-scale=1.0, user-scalable=no, width=device-width">
    <link rel="stylesheet" href="https://a.amap.com/jsapi_demos/static/demo-center/css/demo-center.css"/>
    <title>地图显示</title>
    <style>
        html,
        body,
        #container {
            width: 100%;
            height: 100%;
        }
    </style>
</head>
<body>
<div id="container"></div>
<!-- 加载地图JSAPI脚本 -->
<script src="https://webapi.amap.com/maps?v=2.0&key=【你申请的key】"></script>
<script>
    var req = new XMLHttpRequest();
    req.open("GET", "http://127.0.0.1:8080/queryByAdcode?adcode=110000")
    req.onload = function () {
            if (req.responseText == '') {
                errorMsg.style.display = 'block'
            } else {
                console.log(req.responseText)
                var map = new AMap.Map('container', {
                    viewMode: '3D', // 默认使用 2D 模式，如果希望使用带有俯仰角的 3D 模式，请设置 viewMode: '3D',
                    zoom: 11, //初始化地图层级
                    center: [116.397428, 39.90923], //初始化地图中心点
                });

                var resp = JSON.parse(req.responseText);
                var total = resp.total;
                var shapes = resp.shape;
                for (var i = 0; i < total; i++) {
                    var poly = shapes[i];
                    var points = poly.split(",");
                    var list = [];
                    for (var j = 0; j < points.length; j++) {
                        var pp = points[j].split(" ");
                        list.push(pp);
                    }
                    var polygon1 = new AMap.Polygon({
                        path: list,          //设置线覆盖物路径
                        fillColor: '#42cee0', // 多边形填充颜色
                        borderWeight: 2, // 线条宽度，默认为 1
                        strokeColor: 'red', // 线条颜色
                    });
                    map.add(polygon1);
                }
            }
    }
    req.send();

</script>
</body>
</html>
