电线电缆UL标准中的VW-1、FT1、FT2阻燃等级介绍


  • 参考标准文献
    • UL 758-2024 安全标准-电器布线材料
    • UL1581-2023 安全标准-电线、电缆和软线参考标准
    • UL2556-2021 安全标准-电线电缆试验方法


一、UL758中提到的FT1、FT2、VW-1


简单介绍一下UL758,UL758标准的全称: Appliance Wiring Material,直译为 电器布线材料 ,简称:AWM,此标准要求涵盖的电器接线材料仅用作电器和其设备外壳内的工厂安装接线(内部线)或电器的外部连接线(外部线),或作为多导体电缆中的组件进行进一步加工。

UL758标准具体应用场景,简单总结为以下三点:

  • 工厂装备的组件:用于工厂装配的组件,如电器内部的连接线
  • 连接电缆:用于设备之间的外部连接
  • 其他特定场合:UL公司确认可以使用的其他场合

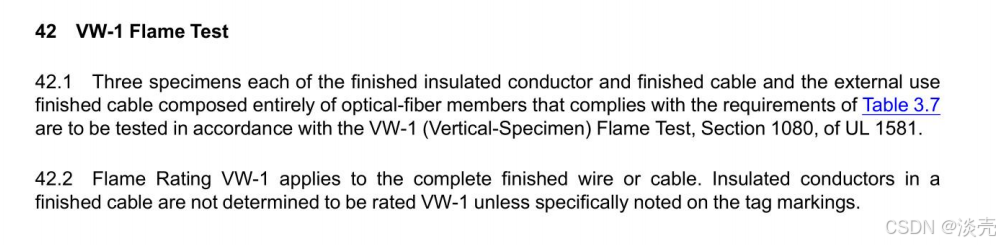

UL758中,第42节有要求VW-1燃烧测试,原标准的全部要求如下图:


UL758中对VW-1的要求


UL758标准中说到VW-1火焰测试是 根据UL1581第1080节VW-1(垂直试样)火焰测试 进行试验,另外还指明VW-1燃烧试验是对于完整的成品电线或电缆来说的,如果标签没有特别注明,则不能确定绝缘导体是不是VW-1级别。

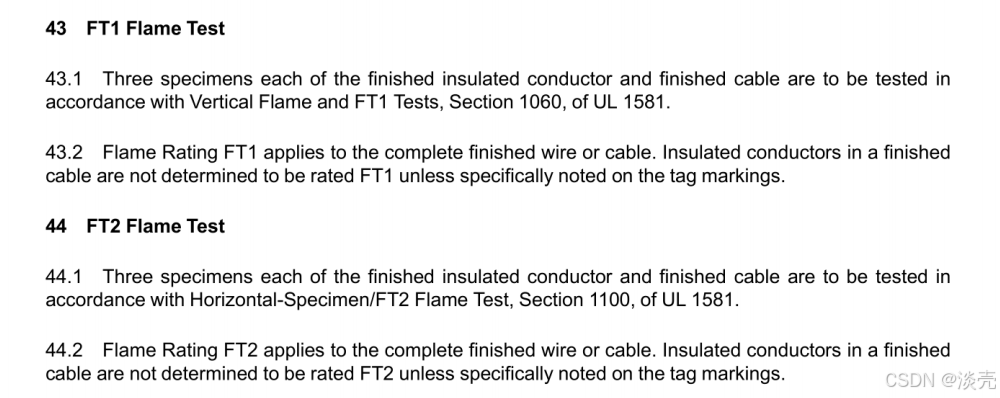

此外,在UL758标准中,FT1和FT2的介绍说明,与VW-1类似,都指向UL1581标准,如下图,后面详细介绍UL1581中的VW-1、FT1、FT2


UL758中对FT1和FT2的要求




二、 UL1581中提到的FT1、FT2、VW-1


1. FT1垂直燃烧测试

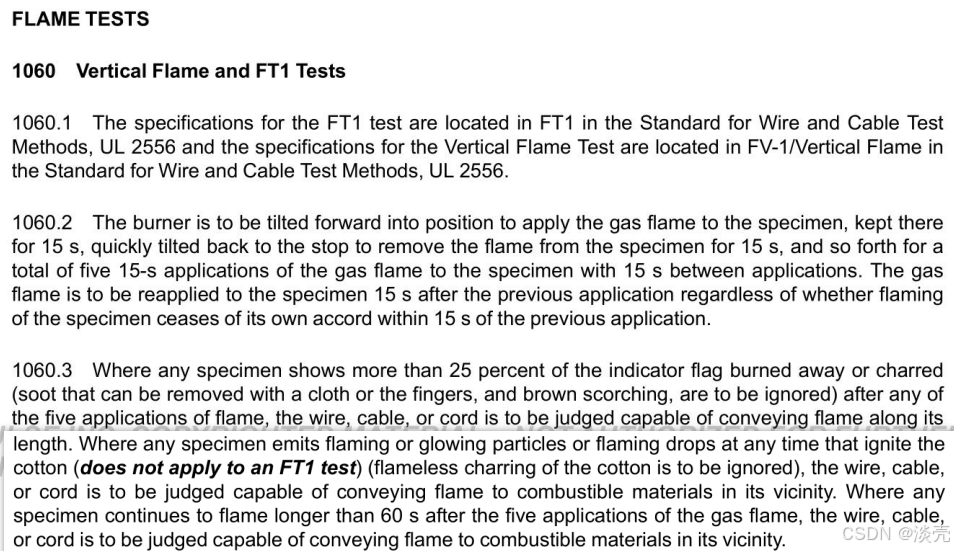

UL1581中,第1060节介绍了FT1燃烧测试的要求,原标准的全部要求如下图:


UL1581-2023原文,第1060节 P125-P126


简要概括以上三点提到的内容:

  • 1060.1 具体实验细节见UL2556 (UL2556在文章最后做详细介绍)
  • 1060.2 用火焰对试样燃烧5次,每次持续15秒,每次间隔15秒
  • 1060.3 指示旗被烧毁面积超过25%,不合格;5次燃烧后,撤离火焰后,试样继续燃烧超过60秒,不合格; (指示旗会在文章的最后UL2556中详细描述)

此外1060.3还提到一点,试样燃烧滴落物点燃试样下方手术棉,也判定不通过测试,只是在标准中的括号内表示 不适用于FT1测试,忽略棉花的无焰碳化 ,所以 燃烧滴落物点燃手术棉 此项判定不适用于FT1燃烧实验


简要概括再进行总结:

  • 试样垂直燃烧,指示旗烧毁面积超过25%
  • 试样垂直燃烧,第五次撤离火焰后试样继续燃烧超过60秒

测试过程中,以上两点任占一点,即不通过FT1垂直燃烧试验




2. VW-1垂直燃烧测试

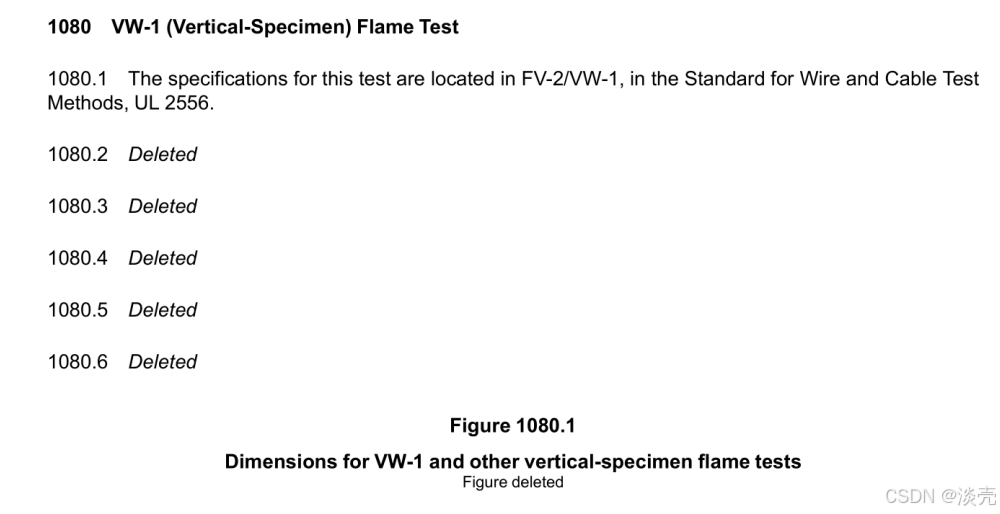

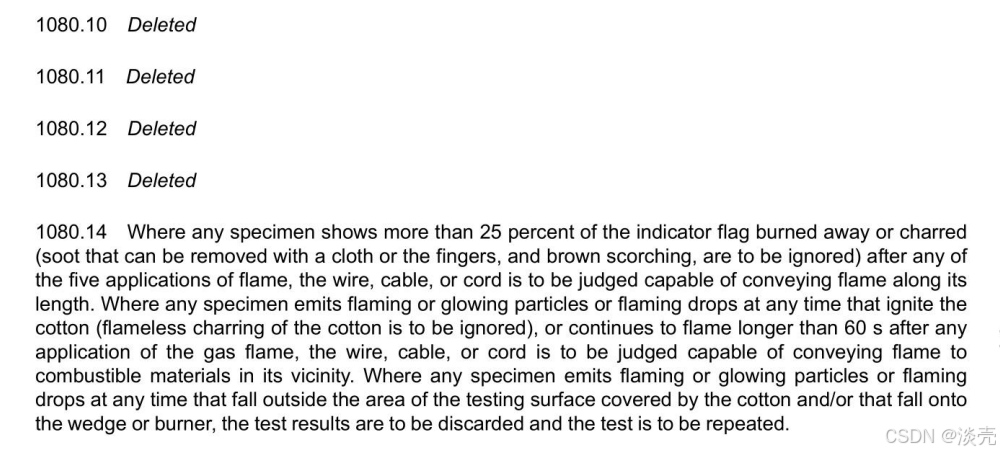

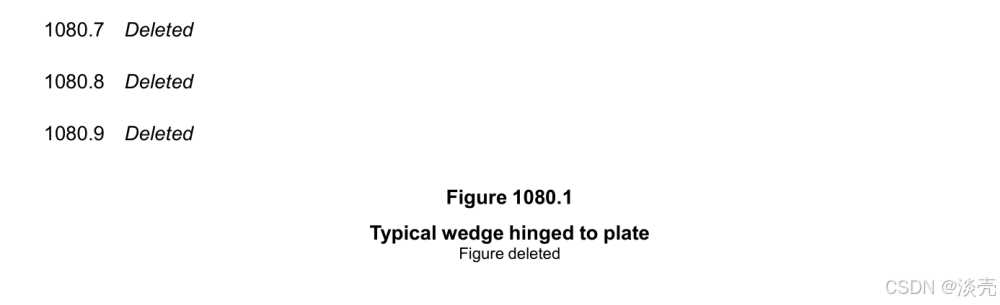

UL1581中,第1080节介绍了VW-1燃烧测试的要求,原标准的全部要求如下图:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述


简要概括以上十四点提到的内容:

  • 1080.1 具体实验细节见UL2556 (UL2556在文章最后做详细介绍)
  • 1080.2至1080.13
  • 1080.14
    • ①五次施加火焰后,指示旗烧毁面积超过25%
    • ②试样燃烧滴落物点燃棉花
    • ③每次离开火焰后,试样持续燃烧超过60秒

试验出现1080.14中三项的任意一项,即判定为不通过UL1581中VW-1垂直燃烧测试

此处说明一下,VW-1与FT1的试验中,对试样施加火焰的方式不同,如下:

  • FT1试验中,对试样5次施加火焰,每次施加火焰间隔15秒,不论试样是否还在燃烧
  • VW-1试验中,对试样5次施加火焰,每次移开火焰15秒后,观察试样是否还在燃烧,如果试样未在燃烧,则施加火焰;如果试样还在燃烧,则等待火焰熄灭后再对试样施加火焰



3. FT2水平燃烧测试

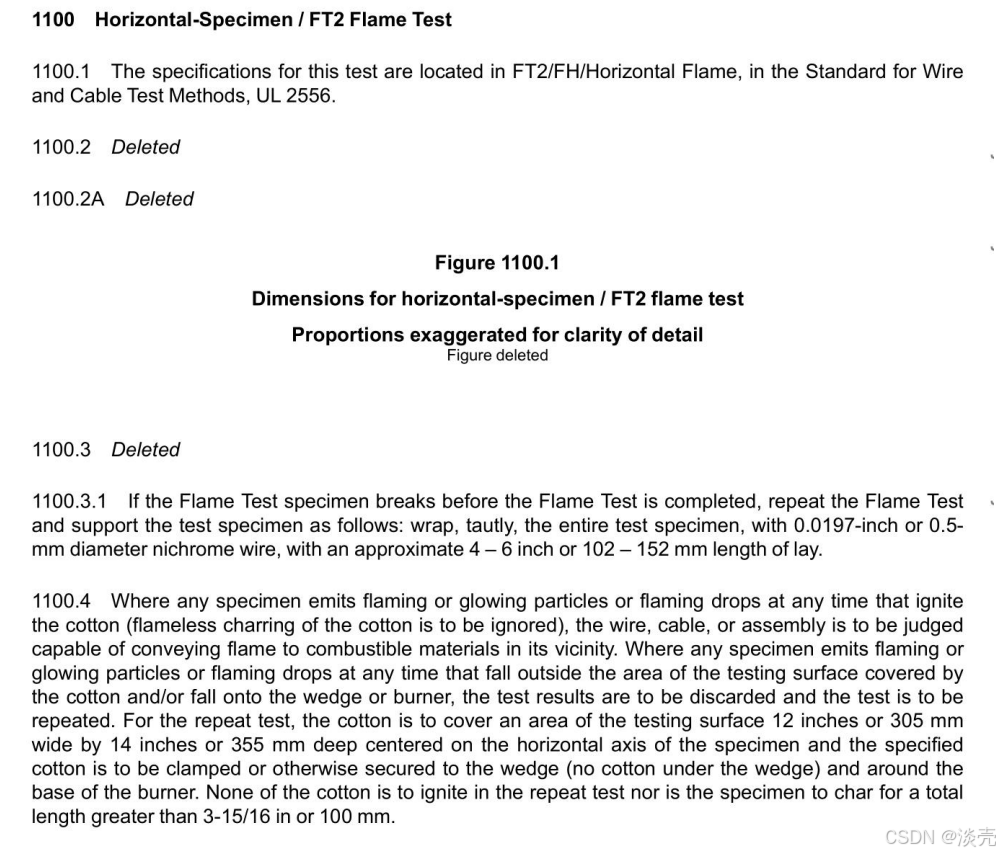

UL1581中,第1100节介绍了FT2燃烧测试的要求,原标准的全部要求如下图:

UL1581中FT2水平燃烧试验要求


简要概括以上四点提到的内容:

  • 1100.1 具体实验细节见UL2556 (UL2556在文章最后做详细介绍)
  • 1100.2
  • 1100.3
  • 1100.4 判定:
    • ①棉花不被点燃
    • ②试样烧焦不超过100mm

试验结果符合1100.4,即通过UL1581中FT2水平燃烧测试




三、 UL2556中的FT1、FT2、VW-1


  • 简单介绍一下UL2556,UL2556全称 Wire and Cable Test Methods,翻译为:电线电缆试验方法,此标准记录UL中对电线电缆的各种测试试验的具体实施方法,但并不指出什么样的结果通过测试,具体是否通过测试,还需要查看原标准中的要求。
  • UL标准中,关于电线电缆的具体实验方法,最终大多都指向此标准,其中还包含电缆设计中的一些公式。
  • 关于试验设备的要求,还需要参考另外的标准。

1. FT2水平燃烧试验

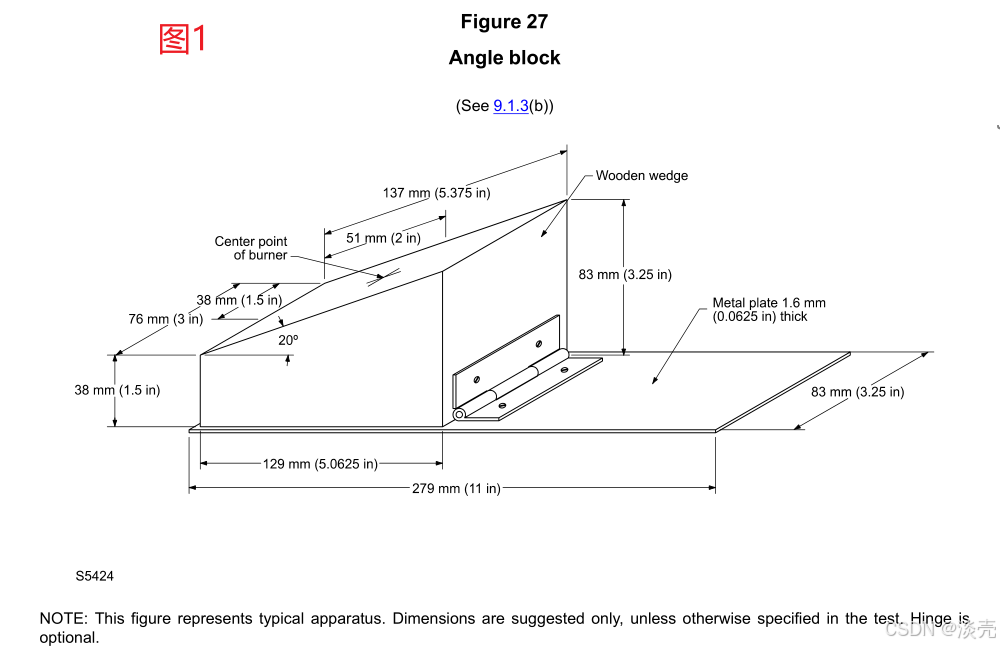

  • 图一:放置燃烧器的底座

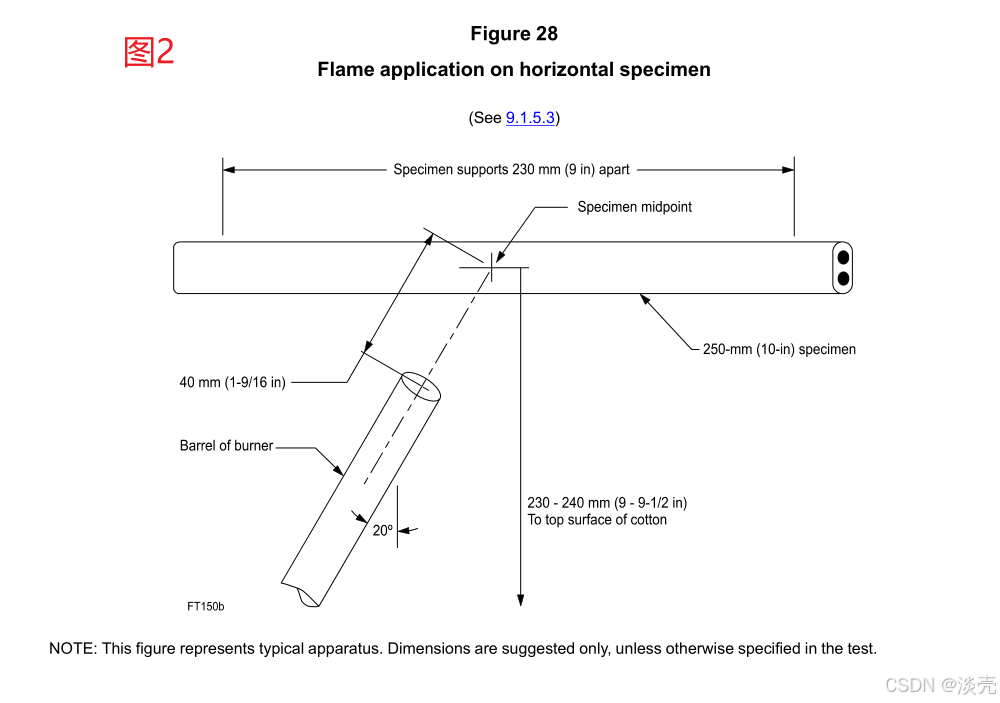

  • 图二:FT2试验的图示

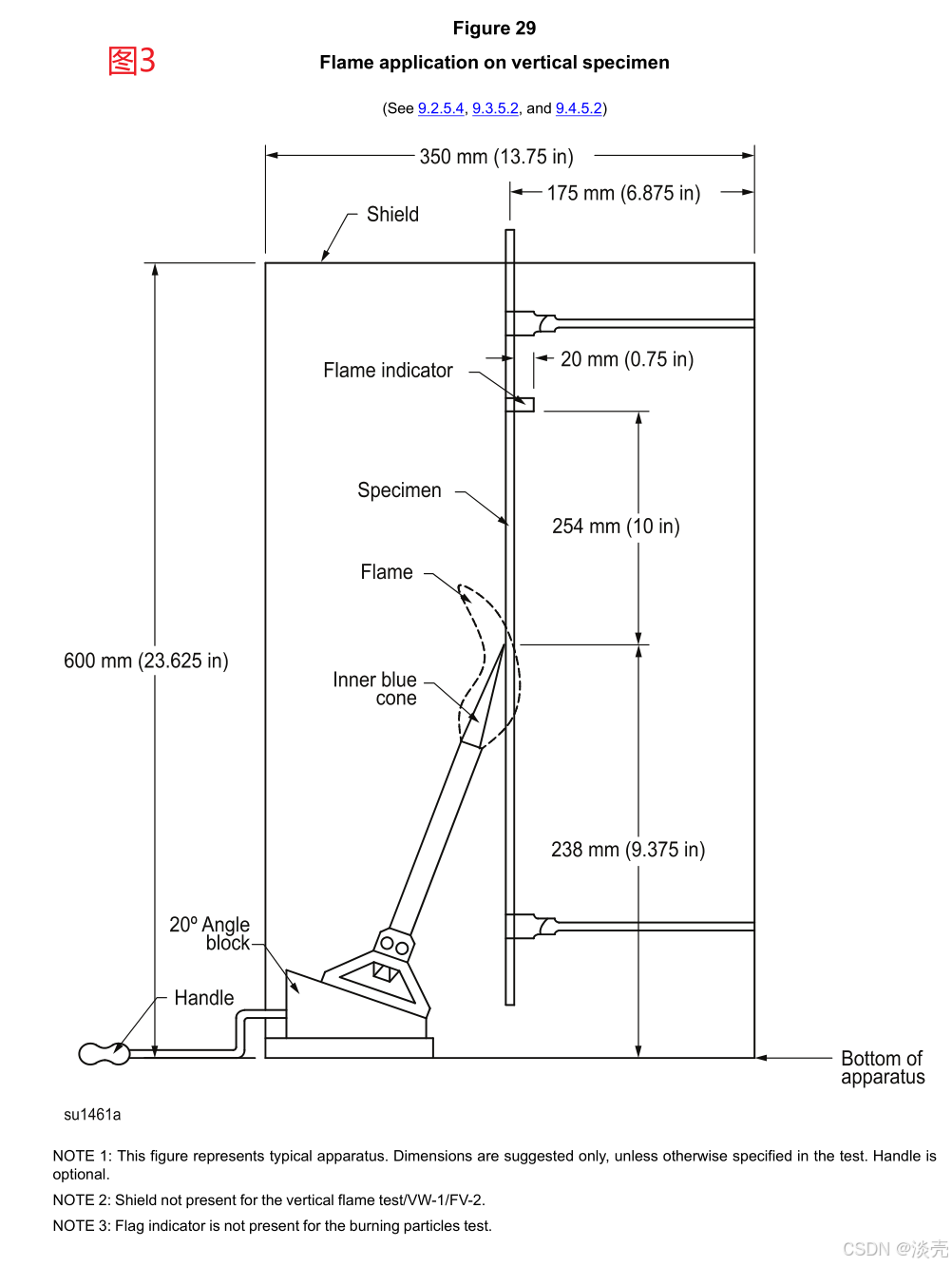

  • 图三:FT1和VW-1的试验图示,放在这里方便理解FT2试验过程

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述


试验要求:

  1. 甲烷,最低 纯度98%,燃烧气体还有其他要求,此处省略
  2. 手术棉,干燥并未经过处理,尺寸 200×200mm,厚度 6±3mm ,放于试样正下方
  3. 电缆试样 250-300mm,扁平电缆应使其长轴处于垂直
  4. 密闭实验装置要求,略
  5. 角块,即放置燃烧器的底座,使燃烧器的喷火杆与垂直位置成 20±1°的夹角
  6. 试样支架,固定试样两端相距 230mm
  7. 试样火焰高度 125±10mm,内部蓝色火焰锥体高 40±2mm
  8. 蓝色火焰锥体尖端接触的试样点,距离下方棉层 230-240mm

试验过程:

  • 点燃燃烧器,使火焰的蓝色内锥尖端对准试样中心,30秒后撤离火焰,让试样自由燃烧,直至火焰熄灭

试验结果和计算:

  • 应测量并记录试样损坏的长度,损坏包括碳化、燃烧、熔化
  • 记录手术棉是否被点燃(无焰碳化忽略,棉花未被点燃却被碳化的部分要忽略掉)

测试报告至少包括以下内容:

  • 试样损坏长度
  • 棉花是否被点燃



2. FT1垂直燃烧试验


试验要求

  1. 角块、火焰要求与FT2要求的一致
  2. 电缆试样 457-610mm
  3. 试样竖直固定在支架上,蓝色锥尖火焰与试样接触点记为点A,点A距离仪器底部不超过 238mm
  4. 牛皮纸:单面涂胶,94g/m²,厚 0.13mm ,宽 12.5±0.1mm,最短长度要求 绕电缆外径一圈,两端各留长2mm,将牛皮纸胶面朝向试样,缠绕试样外径一圈,牛皮纸两端互相均匀粘贴,修剪并留下 20mm 长度,类似旗帜,记为 指示旗,旗帜的朝向应于火焰的喷射方向一致,旗帜下边缘与点A相距 254±2mm
  5. 试样的下固定点应距离A点至少 50mm,试样的上固定点距离旗帜上端至少 50mm

试验过程

  • 移动角块,使火焰蓝色锥体尖端与试样外表面接触,持续 15秒,然后移开 15秒,如此循环,直至完成 5次火焰施加

在测试期间和之后,应记录以下内容:

  • 指示旗被烧毁或烧焦的百分比(只计算与试样外表面不接触的部分)
  • 在第五次移开火焰后,试样燃烧至自熄的时间

测试报告至少包括以下内容:

  • 指示旗被烧毁或烧焦的百分比
  • 在第 五次 移开火焰后,如果试样燃烧超过 60秒,应进行纪录

3. VW-1垂直燃烧试验


VW-1的试验与FT1的试验类似,只有下面四点不同:

  1. 试样长度最少 610mm
  2. 试样下方放置棉花层,棉花层面积以试样垂直轴为中心半径75-100mm的圆,角块处不放置棉花
  3. 棉花上表面与A点相距235±6mm
  4. 每隔 15秒 施加火焰时,如果火焰未熄灭,则等待火焰熄灭后再施加火焰

在测试期间和之后,应记录以下内容:

  • 指示旗被烧毁或烧焦的百分比(只计算与试样外表面不接触的部分)
  • 每次移开火焰后,试样燃烧至自熄的时间
  • 棉花是否被点燃(无焰碳化忽略不计)

测试报告至少包括以下内容:

  • 指示旗被烧毁或烧焦的百分比
  • 棉花是否被点燃
  • 在任一次移开火焰后,试样燃烧是否超过60秒

以上是在UL中,关于电线电缆阻燃等级VW-1、FT1、FT2的全部内容,其中一小部分未进行描写,比如对燃烧气体的要求,火焰的要求,实验环境的要求,还有FT1和VW-1试验中,需要有屏蔽保护等等,不过这不影响我们对VW-1、FT1、FT2的认识。
