【HTTP】HTTP/2的优势？

学习也要思考，思考也要练习

HTTP/1.1协议的性能问题

我们得先了解下HTTP/1.1协议存在的性能问题，因为HTTP/2协议就是把这些性能问题逐个攻破了。

现在的站点相比以前变化太多了，比如：

• 消息的大小变大了，从几kb大小的消息，到几MB大小的消息。
• 页面资源变多了，从每个页面不到10个的资源，到每页超100多个资源；
• 内容形式变多样了，从单纯到文本内容，到图片、视频、音频等内容；
• 实时性要求变高了，对页面的实时性要求的应用越来越多；

这些变化带来的最大性能问题就是HTTP/1.1的高延迟，延迟高必然影响的就是用户态体验。主要原因如下几个：

• 延迟难以下降，虽然现在网络的带宽相比以前变多了，但是延迟降到一定幅度后，就很难在下降了。
• 并发连接有限，谷歌浏览器最大并发连接数是6个，而且每一个连接都要经过TCP和TLS握手耗时，以及TCP慢启动过程给流量带来的影响；
• 队头阻塞问题，统一连接只能在完成一个HTTP事务（请求和响应）后，才能处理下一个事务；
• HTTP头部巨大且重复，由于HTTP协议是无状态的，每一个请求都得携带HTTP头部，特别是对于有携带cookie的头部，而cookie的大小通常很大；
• 不支持服务器推送消息，因此当客户端需要获取通知时，只能通过定时器不断地拉去消息，这无疑浪费大量带宽和服务器资源。

为了解决HTTP/1.1性能问题，可以有如下的优化手段：

• 将多张小图合并成一张大图供浏览器JavaScript来切割使用，这样可以将多个请求合并成一个请求，但是带来了新的问题，当某张小图片更新了，an么需要重新请求大图片，浪费了大量的网络带宽；
• 将图片的二进制数据通过base64编码后，把编码数据嵌入到HTML或CSS文件中，以此来减少网络请求次数；
• 将多个提及较小的JavaScript文件使用webpack等工具打包成一个体积更大的JavaScript文件，以一个请求替代了很多个请求，但是带来的问题，当某个js文件变化了，需要重新请求同一个包里的所有js文件；
• 将同一个页面的资源分散到不同域名，提升并发连接上限，因为浏览器通常对同一域名的HTTP连接最大只能是6个。

尽管对HTTP/1.1协议的优化手段如此之多，但是效果还是不尽人意，因为这些手段都是对HTTP/1.1协议的外部优化，而一些关键的地方是没办法优化的，比如请求-响应模型、头部巨大且重复、并发连接耗时，服务器不能主动推送等，要改变这些必须重新设计HTTP协议，于是HTTP/2就出来了。

兼容HTTP/1.1

HTTP/2出来的目的就是为了改善HTTP的性能。协议升级有一个很重要的地方，就是要兼容老版本的协议，否则新协议推广起来就相当困难。

那么，HTTP/2是如何做到的呢？

第一点，HTTP/2没有在URI里引入新的协议名，仍然用http:// 表示明文，用https:// 表示加密协议，于是只需要浏览器和服务器在背后自动升级协议，这样可以让用户意识不到协议的升级，很好的实现的协议的平滑升级。

第二点，只在应用层做了改变，还是基于TCP协议传输，应用层方面为了保持功能上的兼容，HTTP/2把HTTP分解成了语义和语法两个部分，语义层不做改动，与HTTP/1.1完全一致，比如请求方法、状态码、头字段等规则保留不变。

但是，HTTP/2在语法层面做了很多改造，基本改变了HTTP报文的传输格式。

头部压缩

HTTP协议的报文是由 Header+Body构成的，对于Body部分，HTTP/1.1协议可以使用头字段Content-Encoding指定body的压缩方式，比如用gzip压缩，这样可以节约带宽，但报文中的另外一部分Header，是没有针对它的优化手段。

HTTP/1.1报文中的Header部分存在的问题：

• 含很多固定的字段，比如Cookie/User Agent/Accept等，这些字段加起来也高达几百字节甚至上千字节，所以有必要压缩；
• 大量的请求和响应的报文里有很多字段都是重复的，这样会使得大量带宽被这些冗余的数据占用了，所以有必要避免重复性；
• 字段是ASCII编码的，虽然易于人类观察，但效率低，所以有必要改成二进制编码；

HTTP/2对Header部分做了大改造，把以上的问题都解决了。

HTTP/2没使用常见的gzip压缩方式来压缩头部，而是开发了HPACK算法，HPACK算法不要包含三个组成部分；

• 静态字典；
• 动态字典；
• Huffman编码（压缩算法）；

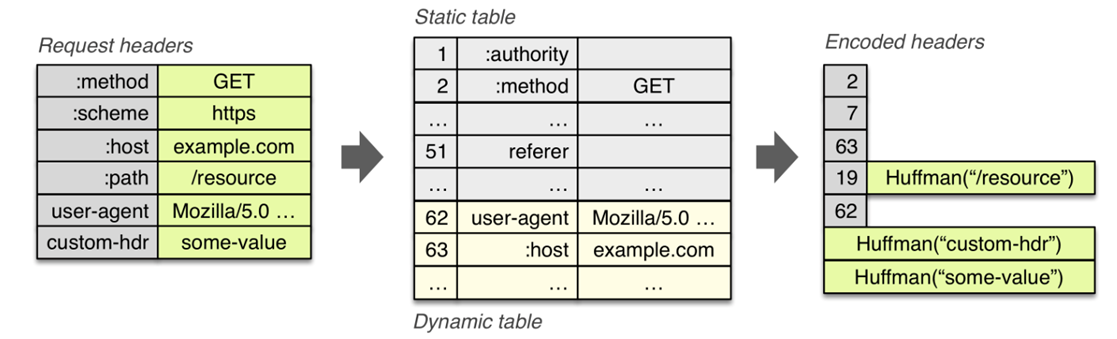

• 客户端和服务器两端都会建立和维护【字典】，用长度较小的索引表示重复的字符串，再用Huffman编码压缩数据，可达到50%~90%的高压缩率。

静态编码表

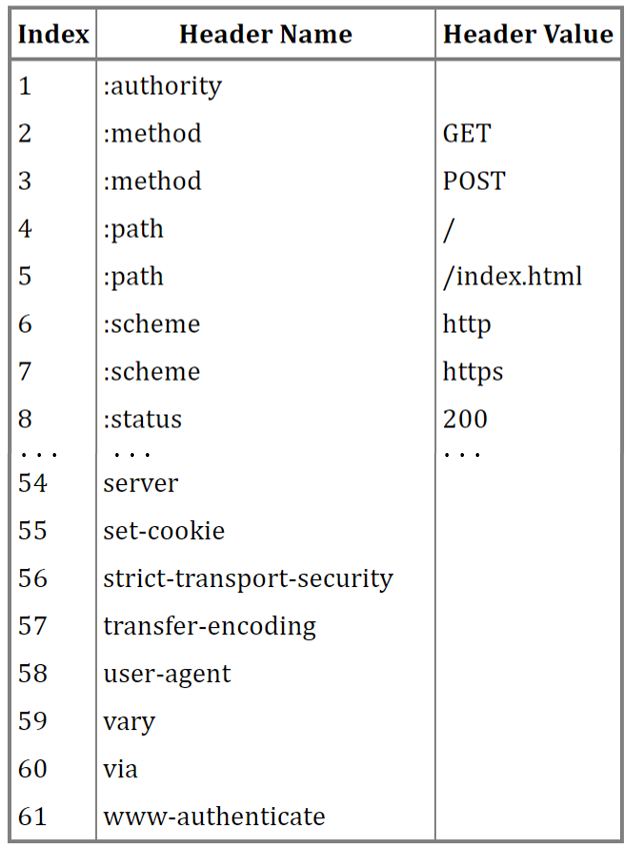

HTTP/2 为高频出现在头部的字符串和字段建立了一张静态表，它是写入到 HTTP/2 框架里的，不会变化的，静态表里共有 61 组，如下图：

表中的 Index 表示索引（Key），Header Value 表示索引对应的 Value，Header Name 表示字段的名字，比如 Index 为 2 代表 GET，Index 为 8 代表状态码 200。

你可能注意到，表中有的 Index 没有对应的 Header Value，这是因为这些 Value 并不是固定的而是变化的，这些 Value 都会经过 Huffman 编码后，才会发送出去。

这么说有点抽象，我们来看个具体的例子，下面这个 server 头部字段，在 HTTP/1.1 的形式如下：

server: nghttpx\r\n

算上冒号空格和末尾的\r\n，共占用了 17 字节，而使用了静态表和 Huffman 编码，可以将它压缩成 8 字节，压缩率大概 47 %。

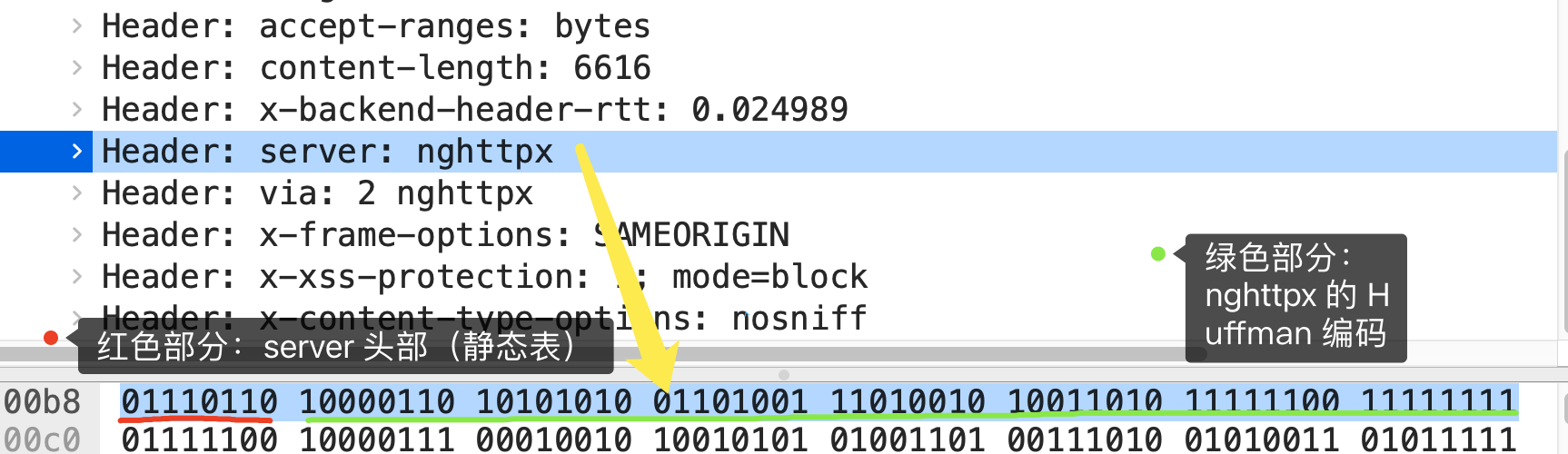

我抓了个 HTTP/2 协议的网络包，你可以从下图看到，高亮部分就是 server 头部字段，只用了 8 个字节来表示 server 头部数据。

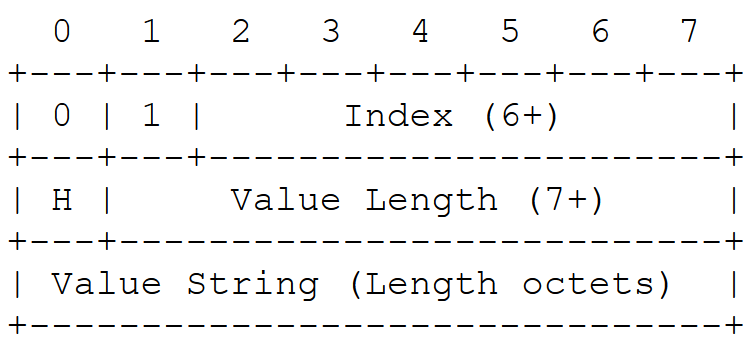

根据 RFC7541 规范，如果头部字段属于静态表范围，并且 Value 是变化，那么它的 HTTP/2 头部前 2 位固定为 01，所以整个头部格式如下图：

HTTP/2 头部由于基于二进制编码，就不需要冒号空格和末尾的\r\n作为分隔符，于是改用表示字符串长度（Value Length）来分割 Index 和 Value。

接下来，根据这个头部格式来分析上面抓包的 server 头部的二进制数据。

首先，从静态表中能查到 server 头部字段的 Index 为 54，二进制为 110110，再加上固定 01，头部格式第 1 个字节就是 01110110，这正是上面抓包标注的红色部分的二进制数据。

然后，第二个字节的首个比特位表示 Value 是否经过 Huffman 编码，剩余的 7 位表示 Value 的长度，比如这次例子的第二个字节为 10000110，首位比特位为 1 就代表 Value 字符串是经过 Huffman 编码的，经过 Huffman 编码的 Value 长度为 6。

最后，字符串 nghttpx 经过 Huffman 编码后压缩成了 6 个字节，Huffman 编码的原理是将高频出现的信息用「较短」的编码表示，从而缩减字符串长度。

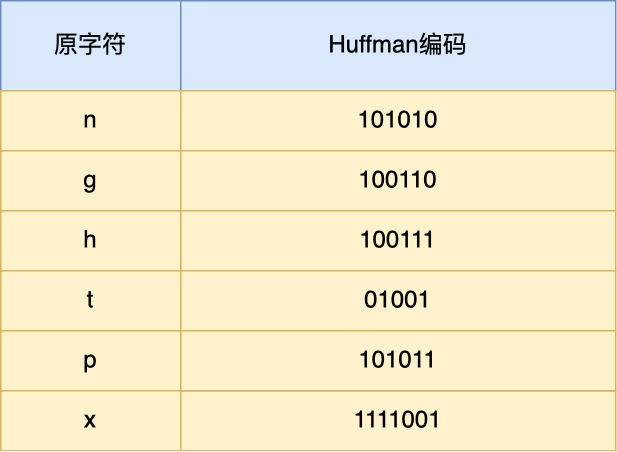

于是，在统计大量的 HTTP 头部后，HTTP/2 根据出现频率将 ASCII 码编码为了 Huffman 编码表，可以在 RFC7541 文档找到这张静态 Huffman 表，我就不把表的全部内容列出来了，我只列出字符串 nghttpx 中每个字符对应的 Huffman 编码，如下图：

通过查表后，字符串 nghttpx 的 Huffman 编码在下图看到，共 6 个字节，每一个字符的 Huffman 编码，我用相同的颜色将他们对应起来了，最后的 7 位是补位的。

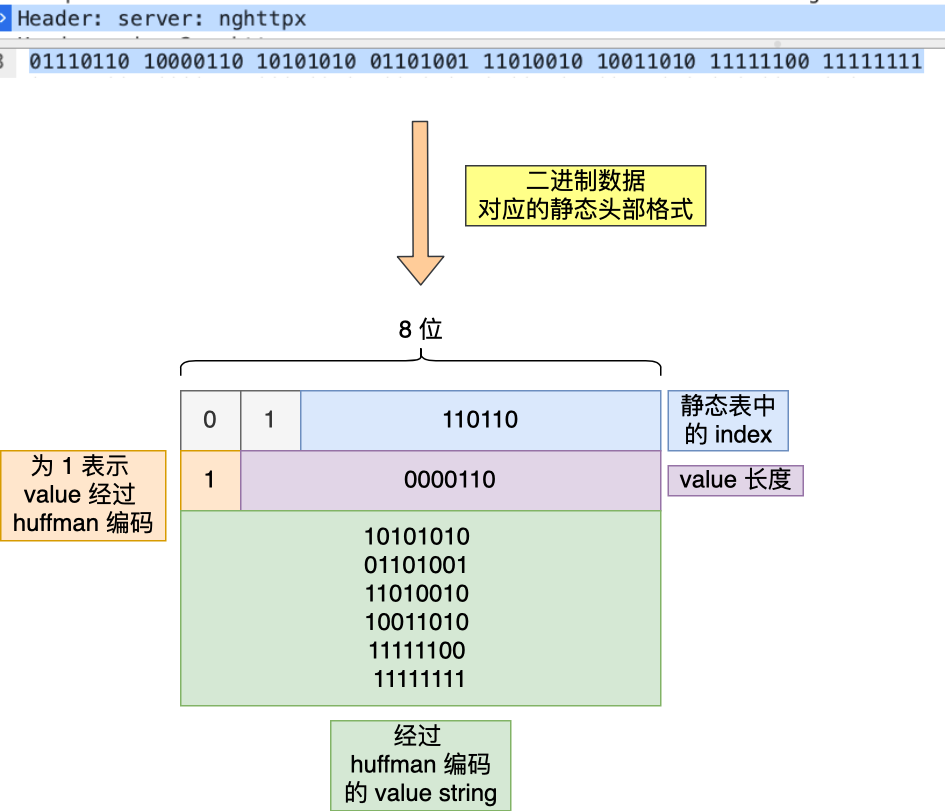

最终，server 头部的二进制数据对应的静态头部格式如下：

动态编码表

静态表只包含了61中高频出现在头部的字符串，不在静态表范围内的头部字符串就要自行构建动态表，它的Index从62起步，会在编码解码的时候随时更新。

比如，第一次发送时头部中的「user-agent 」字段数据有上百个字节，经过 Huffman 编码发送出去后，客户端和服务器双方都会更新自己的动态表，添加一个新的 Index 号 62。那么在下一次发送的时候，就不用重复发这个字段的数据了，只用发 1 个字节的 Index 号就好了，因为双方都可以根据自己的动态表获取到字段的数据。

所以，使得动态表生效有一个前提：必须同一个连接上，重复传输完全相同的 HTTP 头部。如果消息字段在 1 个连接上只发送了 1 次，或者重复传输时，字段总是略有变化，动态表就无法被充分利用了。

因此，随着在同一 HTTP/2 连接上发送的报文越来越多，客户端和服务器双方的「字典」积累的越来越多，理论上最终每个头部字段都会变成 1 个字节的 Index，这样便避免了大量的冗余数据的传输，大大节约了带宽。

理想很美好，现实很骨感。动态表越大，占用的内存也就越大，如果占用了太多内存，是会影响服务器性能的，因此 Web 服务器都会提供类似 http2_max_requests 的配置，用于限制一个连接上能够传输的请求数量，避免动态表无限增大，请求数量到达上限后，就会关闭 HTTP/2 连接来释放内存。

综上，HTTP/2 头部的编码通过「静态表、动态表、Huffman 编码」共同完成的。

二进制帧

HTTP/2厉害的地方在于将HTTP/1的文本格式改成二进制格式传输数据，极大提高了HTTP传输效率，而且二进制数据使用位运算能高效解析。

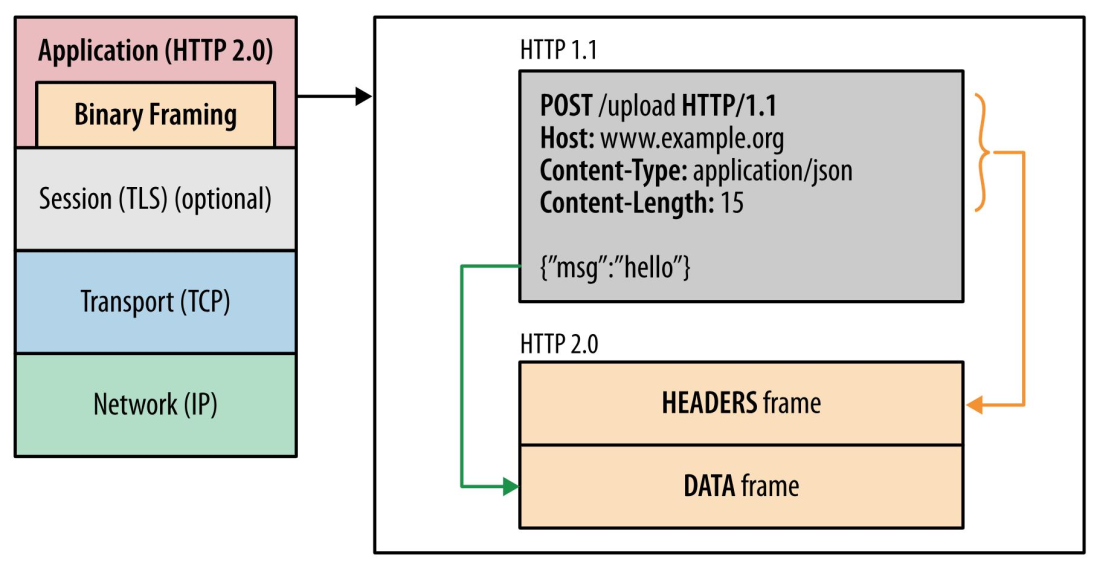

你可以从下图看到，HTTP/1.1 的响应 和 HTTP/2 的区别：

HTTP/2 把响应报文划分成了两个帧（Frame），图中的 HEADERS（首部）和 DATA（消息负载） 是帧的类型，也就是说一条 HTTP 响应，划分成了两个帧来传输，并且采用二进制来编码。

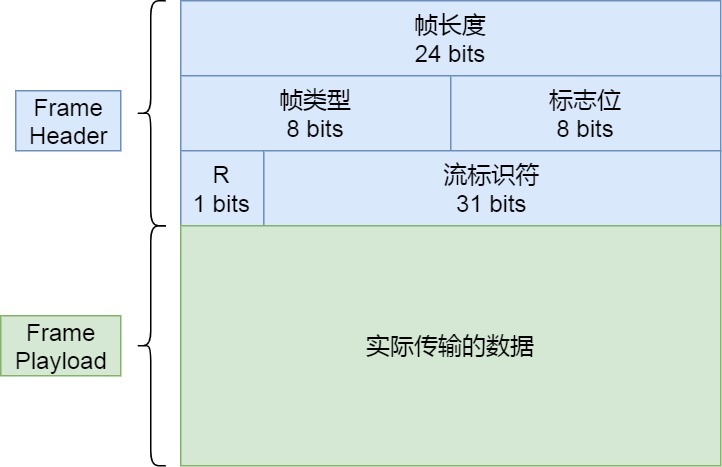

HTTP/2 二进制帧的结构如下图：

帧头很小，只有9个字节，帧开头的前3个字节表示帧数据的长度。

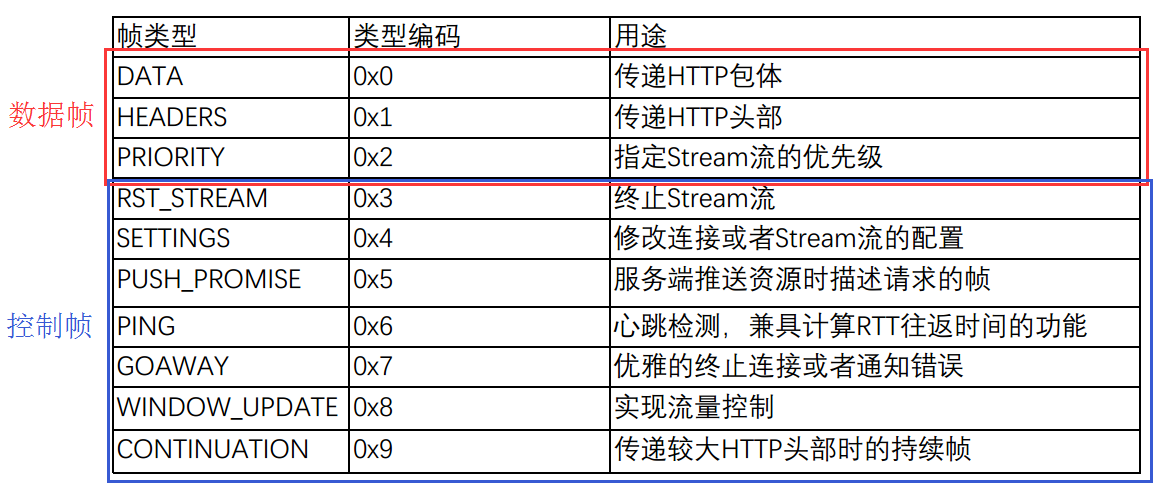

帧长度后面的一个字符是表示帧的类型，HTTP/2总共定义了10中类型的帧，一般分为数据帧和控制帧两类，如下表格：

帧类型后面的一个字节是标志位，可以保存8个标志位，用于携带简单的控制信息，比如：

• END_HEADERS表示头数据结束标志，相当于HTTP/1里头后的空行（‘\r\n’）；
• END_STREAM表示单方向数据发送结束后，后续不会在有数据帧。
• PRIORITY表示流的优先级。

帧头的最后4个字节是流标识符（Stream ID），但最高位被保留不用，只有31位可以使用，因此流标识符的最大值是2^31，大约是21亿，它的作用是用来标识该Frame属于哪个Stream，接收方可以根据这个信息从乱序的帧里找到相同Stream ID的帧，从而有序组装信息。

最后面就是帧数据了，它存放的是通过HPACK算法压缩过的HTTP头部和包体。

并发传输

知道了HTTP/2的帧结构后，我们再来看看它是如何实现并发传输的。

我们都知道HTTP/1.1的实现是基于请求-响应模型的。同一个连接中，HTTP完成一个事务（请求与相应），才能处理下一个事务，也就是说在发出请求等待响应的过程中，是没办法做其他事情的，如果响应迟迟不来，那么后续的请求时无法发送的，也造成了队头阻塞的问题。

而HTTP/2通过Stream这个设计，多个Stream复用一条TCP连接，达到并发的效果，解决了HTTP/1.1队头阻塞的问题，提高了HTTP传输的吞吐量。

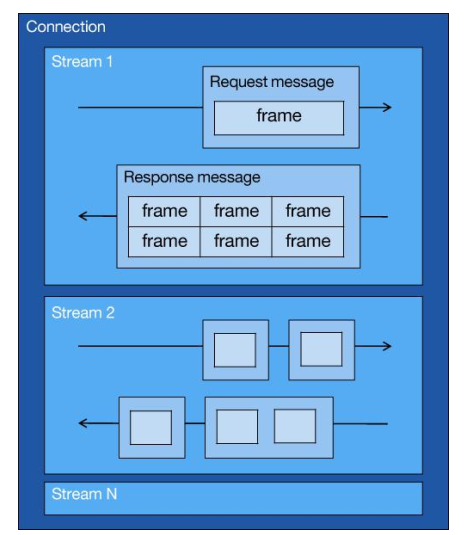

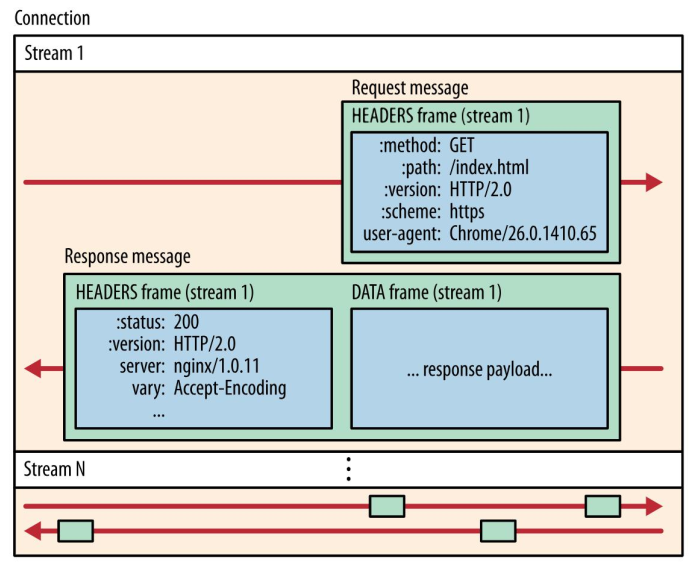

为了理解HTTP/2的并发是怎样实现的，我们先来理解HTTP/2中的Stream、Message、Frame这3个概念。

可以从上图中看到：

• 1个TCP连接包含一个或者多个Stream，Stream是HTTP/2并发的关键技术；
• Stream里可以包含1个或多个Message，Message对应HTTP/1中的请求或响应，由HTTP头部和包体构成；
• Message里包含一条或者多个Frame，Frame是HTTP/2最小单位，以二进制压缩格式存放HTTP/1中的内容（头部和包体）；

因此，我们可以得出2个结论：HTTP消息可以有多个Frame构成，以及1个Frame可以由多个TCP报文构成。

在HTTP/2连接上，不同Stream的帧是可以乱序发送的（因此可以并发不同的Stream），因为灭个帧的头部会携带Stream ID信息，所以接收端可以通过Stream ID有序组装成HTTP消息，而同一Stream内部的正必须是严格有序的。

客户端和服务器双方都可以建立Stream，Stream ID也是有区别的，客户端建立的Stream必须是奇数号，而服务器建立的Stream必须是偶数号。

同一个连接中的Stream ID是不能复用的，只能顺序递增，所以当Stream ID耗尽时，需要发一个控制帧GOAWAY，用来关闭TCP连接。

在Nginx中，可以通过http2_max_concurrent_streams配置来设置Stream的上限，默认是128个。

HTTP/2通过Stream实现的并发，比HTTP/1.1通过TCP连接并发要厉害的多，因为当HTTP/2实现100个并发Stream时，只需要建立一次TCP连接，而HTTP/1.1需要建立100个TCP连接，每个TCP连接都要经过TCP握手、慢启动以及TLS握手过程，这些都是很耗时的。

HTTP/2还可以对每个Stream设置不同优先级，帧头中的标志位可以设置优先级，比如客户端访问HTML/CSS和图片资源时，希望服务器先传递HTML/CSS,在传图片，那么就可以通过设置Stream的优先级来实现，以此来实现用户体验。

服务器主动推送资源

HTTP/1.1不支持服务器主动推送资源给客户端，都是由客户端向服务器发起请求后，才能获取到服务器响应的资源。

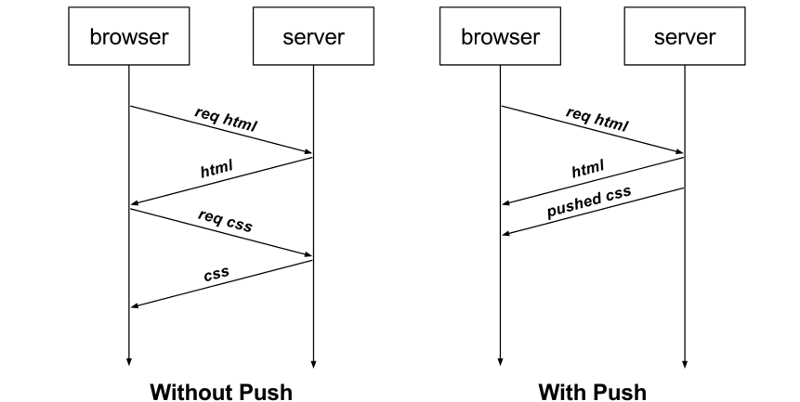

比如，客户端通过HTTP/1.1请求从服务器那获取到了HTML文件，而HTML可能还需要依赖CSS来渲染页面，这时客户端还要发起获取CSS文件的请求，需要两次消息往返，如下图左边部分：

如上图右边部分，在HTTP/2中，客户端在访问HTML时，服务器可以直接主动推送CSS文件，减少了消息传递的次数。

那HTTP/2的推送是怎么实现的？

客户端发起的请求，必须使用的是奇数号Stream，服务器主动的推送，使用的是偶数号Stream。服务器在推送资源时，会通过PUSH_PROMISE帧传输HTTP头部，并通过帧中的Promised Stream ID字段告知客户端，接下来会在那个偶数号Stream中发送包体。

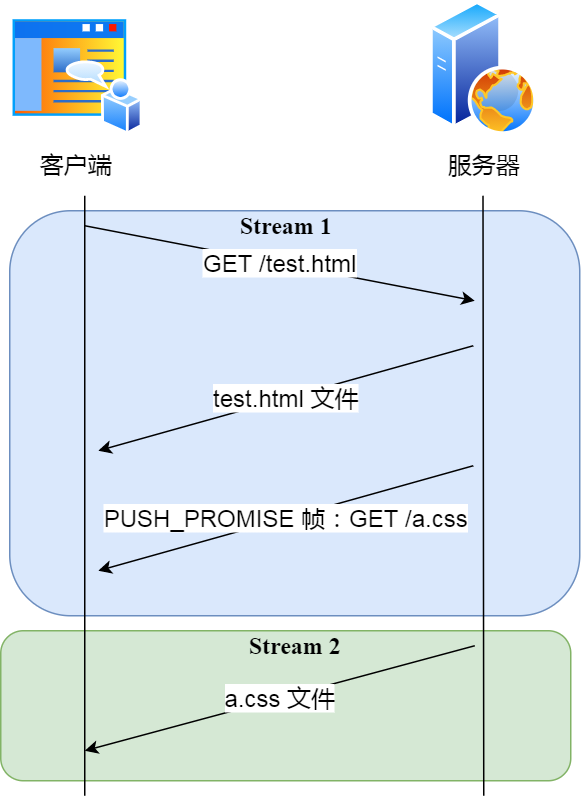

如上图，在Stream 1中通知客户端CSS资源即将到来，然后在Stream2中发送CSS资源，注意Stream1和2是可以并发的。

总结

HTTP/2协议其实还有很多内容，比如流控制、流状态、依赖关系等等。

这次主要介绍了关于HTTP/2是如何提示性能的几个方向，它相比HTTP/1大大提高了传输效率、吞吐能力。

第一点，对于常见的HTTP头部，通过静态表和Huffman编码的方式，将体积压缩了近一半，而且针对后续的请求头部，还可以建立动态表，将体积压缩近90%，大大提高了编码效率，同时节约了带宽资源。

不过，动态表并非可以无限增大，因为动态表是会占用内存的，动态表越大，内存也越大，容易影响服务器总体的并发能力，因此服务器需要限制HTTP/2连接时长或者请求次数。

第二点，HTTP/2实现了Stream并发，多个Stream只需复用1个TCP连接，节约了TCP和TLS握手时间，以及减少了TCP慢启动阶段对流量的影响。不同的Stream ID才可以并发，即使乱序发送帧也没问题，但是同一个Stream里的帧必须严格有序。

另外，可以根据资源的渲染顺序来了设置Stream的优先级，从而提高用户体验。

第三点，服务器支持主动推送资源，大大提升了消息的传输性能，服务器推送资源时，会先发送PUSH_PROMISE帧，告诉客户端接下来在哪个Stream发送资源，然后用偶数号Stream发送资源给客户端。

HTTP/2通过Stream的并发能力，解决了HTTP/1队头阻塞的问题，看似很完美了，但是HTTP/2耗时存在“队头阻塞”的问题，只不过问题不是在HTTP这一层面，而是在TCP这一层。

HTTP/2是基于TCP协议来传输数据的，TCP是字节流协议，TCP是必须保证收到的字节数据是完整且连续的，这样内核才会将缓冲区的数据返回给HTTP应用，那么当 前1个字节数据 没有到达时，后收到的字节数据只能存放在内核缓冲区里，只有等到这1个字节数据时，HTTP/2应有层才能从内核中拿到数据，证就是HTTP/2队头阻塞问题。

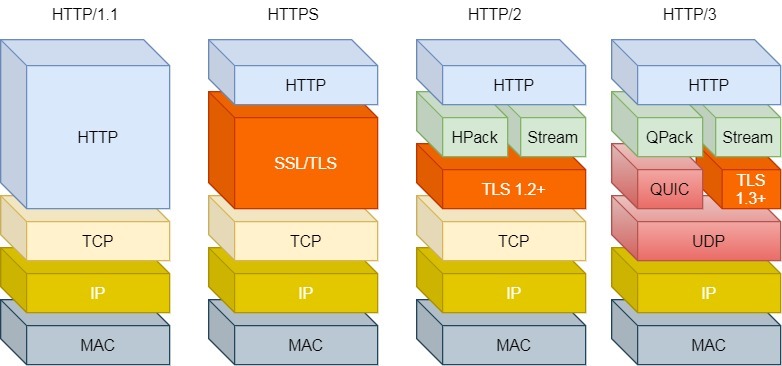

那么如何解决呢？可以放弃TCP协议，转而使用UDP协议作为传输层协议。
