基于FPGA的EMMC大容量存储

持续更新。。。。

项目背景：在FPGA做数据采集相关项目时有需要用到大容量存储的情况，例如需要几十GB~几百GB的存储容量，那么这类项目需要用什么样的方案呢？这里一起探讨一下。在网上经常能看到FPGA驱动SATA或pcie接口的NVME固态硬盘,这种方案存储容量大，数据带宽高，适用于要求非常高的应用场景 ，一般项目使用起来，无论是技术难度还是成本都非常高。今天我们来讨论一个低成本高性价比的存储方案，FPGA来读写EMMC来作为存储！emmc相关资料非常多，下文我直击要害介绍FPGA来读写EMMC需要了解的内容，然后其他需求就比较好扩展了。

项目完成情况：FPGA读写EMMC模块 就1个纯verilog模块，模块代码400多行即完成初始化、数据读写、CRC7、CRC16等EMMC读写所需要的所有功能。

一、fpga读写EMMC所需的接口

1、EMMC的接口有如下接口

（1）、emmc_clk            FPGA给出控制EMMC的时钟，初始化为400Khz以内的低速时钟，数据传输阶段为高速时钟。具体要给据设置的速率模式来。（high speed、hs200、hs400）。

（2）、emmc_cmd         FPGA控制EMMC的命令信号线，inout类型。EMMC的应答会通过该信号给出。

（3）、emmc_data[7:0]  FPGA控制EMMC的数据信号线，inout类型。

2、EMMC初始化

fpga来读写EMMC需要完成一个初始化，初始化只需要按照协议来实现一下几个命令就可以。我列出来，具体功能可以直接根据命令名字去查细节。

（0）、上电后至少给74个时钟，可以多给一些然后开始发寄存器

（1）、CMD0                复位寄存器

（2）、CMD1

（3）、CMD2                获取CID寄存器的值

（4）、CMD3                进行RCA地址进行分配（SD卡是读取的RCA地址）

（5）、CMD7                选中设备根据RCA地址（就是上面设置的RCA地址）

（6）、CMD6                设置数据位宽、速率模式       黄色背景为初始化的命令

//此时状态转换到高速时钟模式

（7）、CMD8（可选） 这里是读取EXT_CSD寄存器来获取EMMC的实际最大容量

（8）、CMD16                设置Block大小

（9）、CMD23                设置Block数量

（10）、CMD25                连续写数据的起始地址         绿色背景为写数据的命令

（11）、CMD16                设置Block大小

（12）、CMD23                设置Block数量

（13）、CMD18                连续读数据的起始地址         蓝色背景为读数据的命令

2、EMMC数据格式注意事项

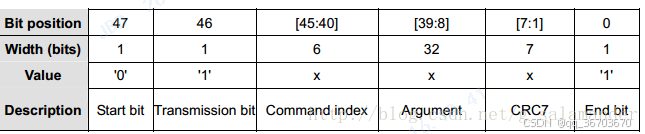

CMD命令格式如下

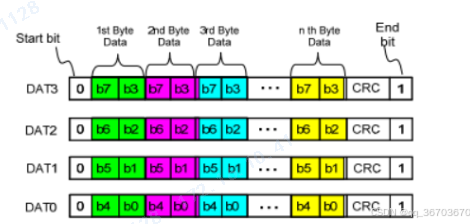

数据格式如下

3、EMMC读写数据的波形

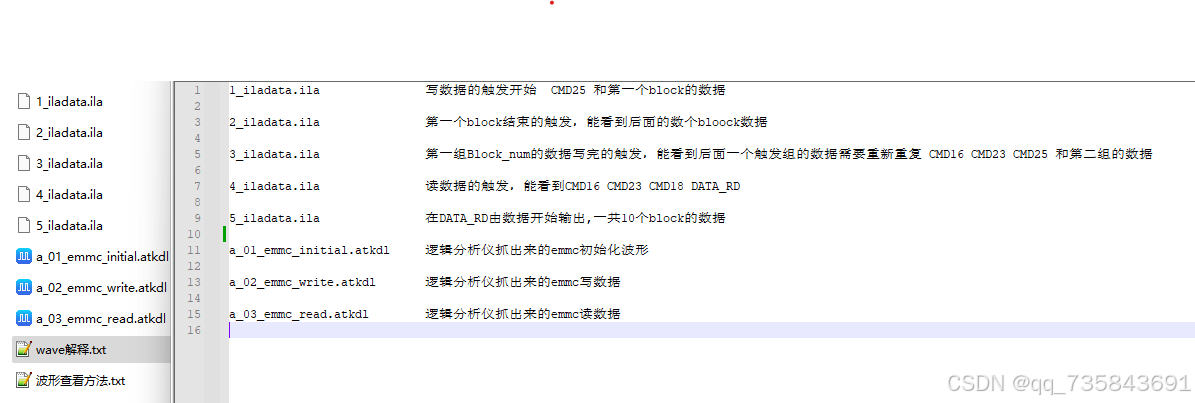

上述文件分别为用FPGA内部ILA抓取的关键波形和用逻辑分析仪抓取的关键波形，及其介绍。

需要具体源文件可以看最后一张图。

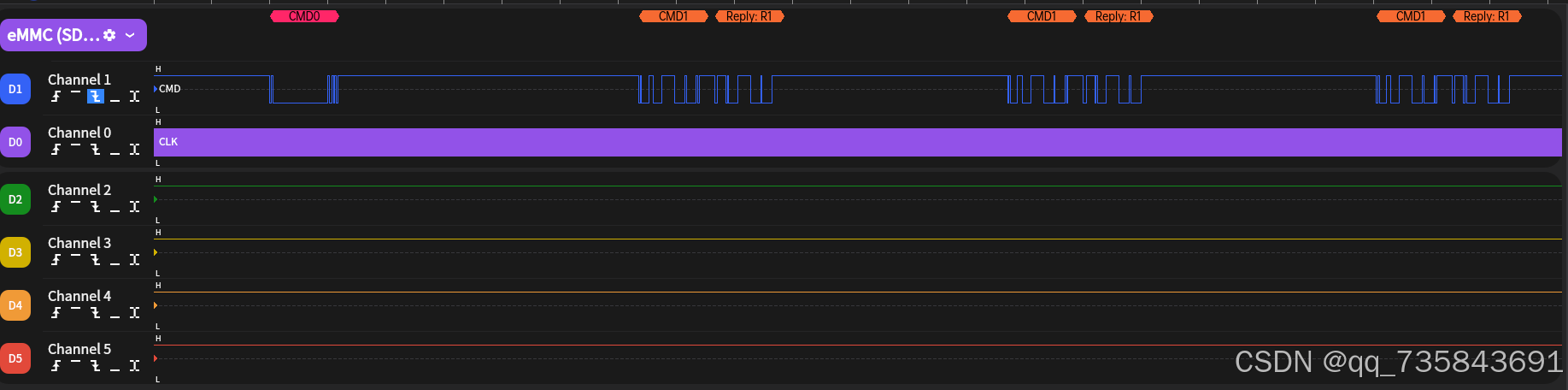

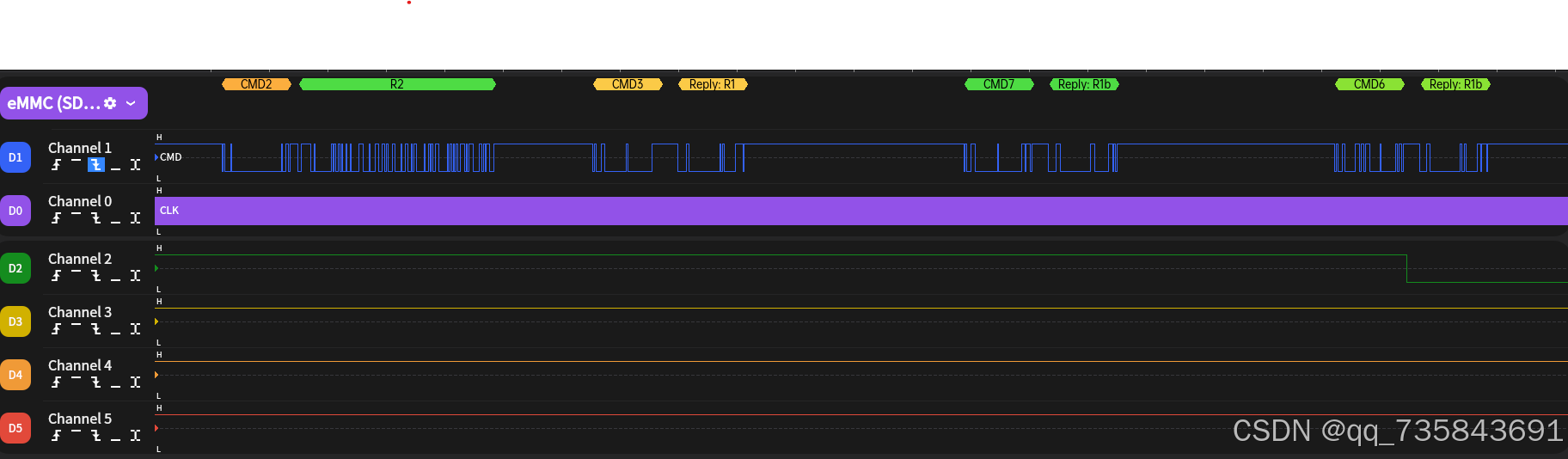

上2张图为EMMC初始化的相关命令波形。需要具体源文件可以看最后一张图。

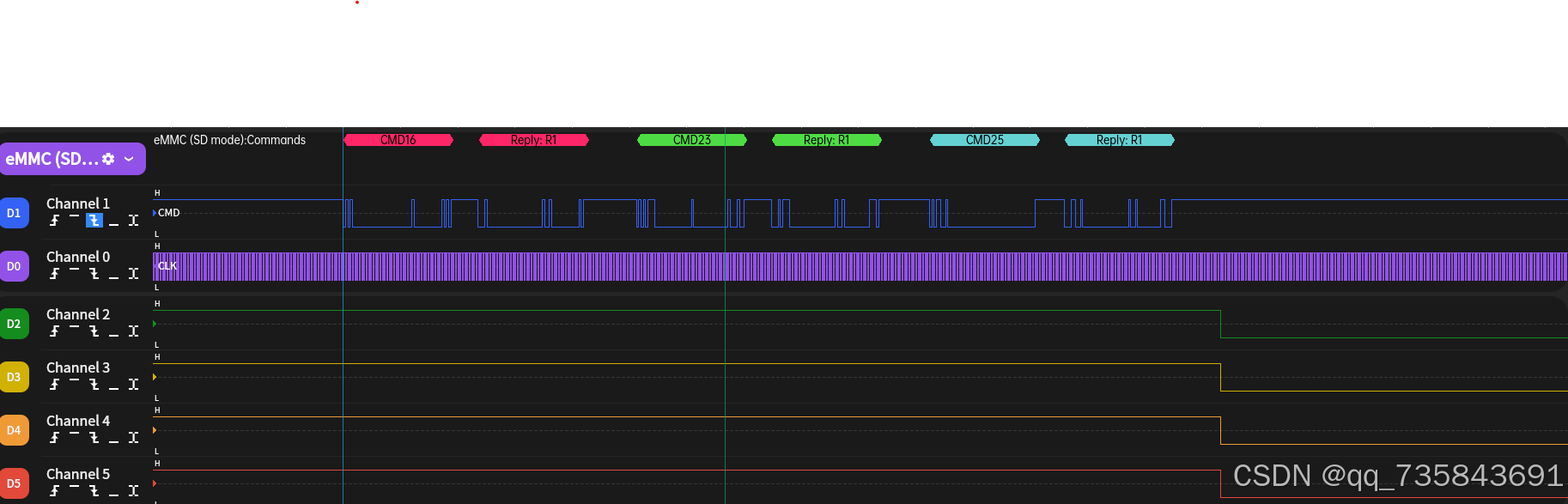

上1张图为EMMC写数据相关命令波形.

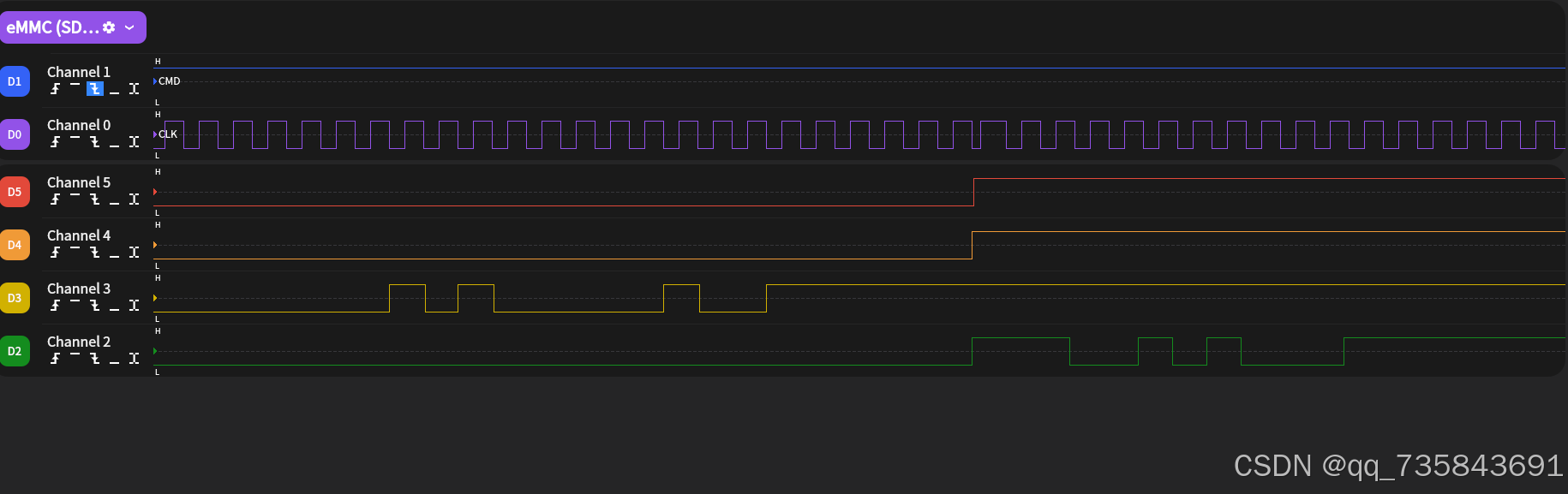

上2张图为EMMC写完一个Block后的CRC状态=“010”表示写入成功。

 后面持续更新实现细节！
