MSP430FR6989系列教程 -- 第一章 点亮LED

今天开始跟大家一起分享MSP430FR6989的系列教程

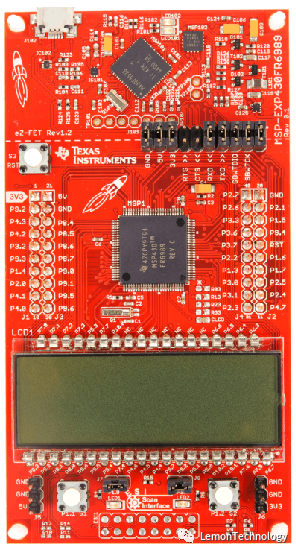

教程用到的硬件平台：TI官方的MSP430FR6989 LaunchPad

编译器：IAR For MSP430。

大家可以在后台回复“MSP430FR6989”获取教程用到的资料以及程序源码。

废话不多说，直接上干货。

目录

1，MSP430FR6989的概述

2，基本运算符的回顾

3，寄存器配置IO口点亮LED

---

1，MSP430FR6989的概述

• 高达 16MHz 的 16 位 RISC 架构

• 优化的超低功耗模式

• 高达128KB的FRAM

• 五个16位定时器，7个捕捉/比较

• 日历和闹钟功能的 RTC

• 16位和32位CRC校验（CRC16、CRC32）

• 16个外部通道的12位ADC

• 集成 LCD 驱动器

• 增强型串行通信（UART、IIC、SPI）

• 灵活的时钟系统（DCO、VLO、LFXT、HFXT）

• AES安全加密、ESI等等

2，基本运算符的回顾

    对于寄存器的操作，大部分就是 &、|、~的操作，这里我们简单回顾一下。

与 & ：与 相当于“乘”，任何数乘以0，都等于0，只有1与1才是1

    与是拉成0；a & 0x1f 就是把a的高三位拉成0，别的位不变。

            与0   会拉成0           与1   不变

或 |  ：或 相当于“加”，任何数加上1，都等于1，只有0或0才是0

或是拉成1；a  |  0x1f 就是把a的低五位拉成1，别的位不变。

              或1   会拉成1           或0   不变

取反~：所有的位都进行 非 运算。

3，寄存器配置IO口点亮LED

       msp430的IO采用传统8位端口，每个IO口控制8个IO引脚。寄存器中的每一位对应一个IO引脚，实现该引脚的独立控制。如下：



        寄存器PxDIR为方向控制寄存器，比如我们要控制P13口的方向为输出，我们可以直接操作寄存器  P1DIR |= 0x08；把第三位置1，别的位保持不变，这样可以实现P13引脚的独立控制。在官方头文件中，其实已经定义第三位BIT3=0x80；所以配置P13方向代码我们可以直接如下配置：

P1DIR |= BIT3;

IO口的基础寄存器包括以下四个：

• PxDIR ：0--端口输出低电平，1--端口输出高电平。

• PxIN    ：0--端口输入低电平，1--端口输入高电平。

• PxOUT：端口输入输出方向。0--输入，1--输出。

• PxREN：0--禁止使能上下拉电阻，1--使能上下拉电阻。

                      PxOUT决定拉电阻是上拉还是下拉。

  IO口解锁：

    要想使配置完成的IO口生效， 必须从LPMx.5退出。在一个电源循环之后，IO引脚是被锁定在高阻状态下，必须由软件清零，解锁IO口配置。解锁寄存器如下：

P1DIR |= BIT3;

开发板中的led部分原理图如下：

我们要点亮LED，只需要P10和P97引脚置1即可。

 4，代码实现

#include "io430.h"
int main( void )
{
    unsigned int i;

    /* 关闭看门狗 */
    WDTCTL = WDTPW | WDTHOLD;

    P1DIR |= BIT0;              // 设置P10方向为输出
    P1OUT |= BIT0;              // P10输出为1，点亮LED1

    P9DIR |= BIT7;              // 设置P97方向为输出
    P9OUT |= BIT7;              // P97输出为1，点亮LED2

    PM5CTL0 &= ~LOCKLPM5;       // 使配置完成的IO口生效， 从LPMx.5退出
    while(1)
    {
        P9OUT |= BIT7;                  // 点亮LED2
        for(i = 0; i < 30000; i++);     // 延时作用
        P9OUT &= ~BIT7;                 // 关闭LED2
        for(i = 0; i < 30000; i++);     // 延时作用
    }
    return 0;
}

代码下载进去就可以看到LED1点亮，LED2闪烁。

---

文章中使用到的资料以及编写的例程，我已经上传至GitHub，有需要的可以自行下载。https://github.com/Aimny2020/MSP430FR6989​​​​​​​
