1.1 基础知识介绍

XML简介：XML是可扩展标记语言（eXtensible Markup Language）的缩写，它是一种数据表示格式，可以描述非常复杂的数据结构，常用于传输和存储数据。xml文件、xml消息。
XSD简介：是XML Schema Description的缩写，描述XML的结构，以验证XML是否符合要求。编写直接使用xml语言，无需学习新语言，描述了可能出现的元素、属性和值等。

1.2 XSD的核心组件

元素和属性定义：如何定义元素和属性，包括简单类型和复杂类型。

element – 定义普通元素，类型为内置类型（xs:string\xs:date\xs:decimal\xs:integer\xs:boolean\xs:time）
simpleType – 在普通类型基础上，有其余额外的格式要求（通过xs:restriction来限定，后面会详细说明限定如何设置）
complexType – 含有多个子元素（xs:sequence–子元素必须按顺序出现，默认只出现一次，可通过minOccurs/maxOccurs设置出现次数）

student.xml：

<students>
    <class>Grade one of high school</class>
    <student>
        <name>test1</name>
        <age>16</age>
    </student>
    <student>
        <name>test2</name>
        <age>15</age>
    </student>
</students>

class – 为element 简易元素
name – 为simpleType，名字格式有特殊要求，必须是test开头+数字
student – 为compleType，含有多个子元素，且可出现1次至无数次
student.xsd：

<?xml version="1.0" encoding='utf-8'?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name="students">
        <xs:complexType>
            <xs:sequence>
                <xs:element name="class" type="xs:string"/>
                <xs:element name='student' maxOccurs='unbounded'>
                    <xs:complexType>
                        <xs:sequence>
                            <xs:element name='name'>
                                <xs:simpleType>
                                    <xs:restriction base="xs:string">
                                        <xs:pattern value='test\d{1,}'/>
                                    </xs:restriction>
                                </xs:simpleType>
                            </xs:element>
                            <xs:element name="age" type="xs:integer"/>
                        </xs:sequence>
                    </xs:complexType>
                </xs:element>
            </xs:sequence>
        </xs:complexType>
    </xs:element>
</xs:schema>

模型组：介绍xs:sequence, xs:choice, xs:all等模型组的使用和区别。
- xs:sequence：用于定义一组元素，这些元素必须按照在 xs:sequence 中声明的顺序出现在XML文档中。
- xs:choice：允许在其子元素中选择一个出现。只能选择其中一个。
- xs:all：允许其子元素以任何顺序出现，每个元素最多出现一次。这适用于元素的顺序不重要的情况。但子元素不能是复杂元素。
数据类型：内置数据类型和用户自定义数据类型的使用。
- 常用的内置数据类型：
  - xs:string
  - xs:decimal
  - xs:integer
  - xs:boolean
  - xs:date
  - xs:time
- 用户自定义类型：xs:restriction限定。
  - enumeration 定义可接受值列表

<?xml version="1.0" encoding='utf-8'?>
<!-- 性别元素的值只能是男或女 -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name="gender">
        <xs:simpleType>
            <xs:restriction base="xs:string">
            <xs:enumeration value='男'/>
            <xs:enumeration value='女'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

fractionDigits 指定允许的最大小数位数。必须大于或等于零

<?xml version="1.0" encoding='utf-8'?>
<!-- 体重元素，最多2位小数位  -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name='weight'>
        <xs:simpleType>
            <xs:restriction base='xs:decimal'>
                <xs:fractionDigits value='2'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

length 指定允许的精确字符数或列表项数。必须大于或等于零

<?xml version="1.0" encoding='utf-8'?>
<!-- 学号元素，长度必须为10位数  -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name='studentid'>
        <xs:simpleType>
            <xs:restriction base="xs:string">
                <xs:length value='10'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

maxExclusive 指定数值的上界（值必须小于此值）

<?xml version="1.0" encoding='utf-8'?>
<!-- 分数元素，最大值为150，整数位至少1位，至多3位，小数位至多2位，小数位可以没有 -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name='score'>
        <xs:simpleType>
            <xs:restriction base="xs:decimal">
                <xs:maxExclusive value='151'/>
                <xs:pattern value='\d{1,3}.?\d{0,2}'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

maxInclusive 指定数值的上限（值必须小于或等于此值）

<?xml version="1.0" encoding='utf-8'?>
<!-- 分数元素，最大值为150，整数位至少1位，至多3位，小数位至多2位，小数位可以没有 -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name='score'>
        <xs:simpleType>
            <xs:restriction base="xs:decimal">
                <xs:maxInclusive value='150'/>
                <xs:pattern value='\d{1,3}.?\d{0,2}'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

maxLength 指定允许的最大字符数或列表项数。必须大于或等于零

<?xml version="1.0" encoding='utf-8'?>
<!-- 座右铭元素，最长字符数限制为100字符 -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name='motto'>
        <xs:simpleType>
            <xs:restriction base="xs:string">
                <xs:maxLength value='100'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

minExclusive 指定数值的下界（值必须大于此值）

<?xml version="1.0" encoding='utf-8'?>
<!-- 分数元素，最小值为0，最大值为150，整数位至少1位，至多3位，小数位至多2位，小数位可以没有 -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name='score'>
        <xs:simpleType>
            <xs:restriction base="xs:decimal">
                <xs:minExclusive value='-1'/>
                <xs:maxInclusive value='150'/>
                <xs:pattern value='\d{1,3}.?\d{0,2}'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

minInclusive 指定数值的下限（值必须大于或等于此值）

<?xml version="1.0" encoding='utf-8'?>
<!-- 分数元素，最小值为0，最大值为150，整数位至少1位，至多3位，小数位至多2位，小数位可以没有 -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name='score'>
        <xs:simpleType>
            <xs:restriction base="xs:decimal">
                <xs:minInclusive value='0'/>
                <xs:maxInclusive value='150'/>
                <xs:pattern value='\d{1,3}.?\d{0,2}'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

minLength 指定允许的最小字符数或列表项数。必须大于或等于零

<?xml version="1.0" encoding='utf-8'?>
<!-- 座右铭元素，最短为1个字符，最长字符数限制为100字符 -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name='motto'>
        <xs:simpleType>
            <xs:restriction base="xs:string">
                <xs:minLength value='1'/>
                <xs:maxLength value='100'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

pattern 定义可接受的确切字符序列

<?xml version="1.0" encoding='utf-8'?>
<!-- 性别元素的值只能是男或女 -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name="gender">
        <xs:simpleType>
            <xs:restriction base="xs:string">
            <xs:pattern value='[男|女]'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

totalDigits 指定允许的精确数字数。必须大于零

<?xml version="1.0" encoding='utf-8'?>
<!-- 年龄元素的值数字为2位 -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name="age">
        <xs:simpleType>
            <xs:restriction base="xs:integer">
            <xs:totalDigits value='2'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

whiteSpace 指定如何处理空白字符（换行符、制表符、空格和回车），有三个可能的值：
- 1. preserve：保留所有空白字符。这是默认行为，如果不指定 whiteSpace，则XML解析器会保留输入中的所有空白。
- 1. replace：将所有空白字符替换为普通空格。这包括将制表符、换行符和回车符替换为空格。
- 1. collapse：首先将所有空白字符替换为普通空格，然后合并连续的空格为一个空格，并删除字符串开头和结尾的空格。

<?xml version="1.0" encoding='utf-8'?>
<!-- 座右铭元素，最短为1个字符，最长字符数限制为100字符，并且限定前后不能有空格，中间不能换行 -->
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name='motto'>
        <xs:simpleType>
            <xs:restriction base="xs:string">
                <xs:minLength value='1'/>
                <xs:maxLength value='100'/>
                <xs:whiteSpace value='collapse'/>
            </xs:restriction>
        </xs:simpleType>
    </xs:element>
</xs:schema>

1.3 高级XSD特性

继承和多态：使用xs:extension和xs:restriction进行类型扩展和限制。

xs:extension：在基础类型上新增新的元素。eg: 在基础c_student类型上，新增gender元素。

<?xml version="1.0" encoding='utf-8'?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:complexType name="c_student">
        <xs:sequence>
            <xs:element name='name'>
                <xs:simpleType>
                    <xs:restriction base="xs:string">
                        <xs:pattern value='test\d{1,}'/>
                    </xs:restriction>
                </xs:simpleType>
            </xs:element>
            <xs:element name="age" type="xs:integer"/>
        </xs:sequence>
    </xs:complexType>
    <xs:element name='student'>
        <xs:complexType>
            <xs:complexContent>
                <xs:extension base='c_student'>
                    <xs:sequence>
                        <xs:element name="gender">
                            <xs:simpleType>
                                <xs:restriction base="xs:string">
                                <xs:pattern value='[男|女]'/>
                                </xs:restriction>
                            </xs:simpleType>
                        </xs:element>
                    </xs:sequence>
                </xs:extension>
            </xs:complexContent>
        </xs:complexType>
    </xs:element>
</xs:schema>

xs:restriction：修改已存在的元素的值，必须重新对所有元素定义。eg: 对基础类型c_student的age设置默认值16.

<?xml version="1.0" encoding='utf-8'?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:complexType name="c_student">
        <xs:sequence>
            <xs:element name='name'>
                <xs:simpleType>
                    <xs:restriction base="xs:string">
                        <xs:pattern value='test\d{1,}'/>
                    </xs:restriction>
                </xs:simpleType>
            </xs:element>
            <xs:element name="age" type="xs:integer"/>
        </xs:sequence>
    </xs:complexType>
    <xs:element name='student'>
        <xs:complexType>
            <xs:complexContent>
                <xs:restriction base='c_student'>
                    <xs:sequence>
                        <xs:element name='name'>
                            <xs:simpleType>
                                <xs:restriction base="xs:string">
                                    <xs:pattern value='test\d{1,}'/>
                                </xs:restriction>
                            </xs:simpleType>
                        </xs:element>
                        <xs:element name="age" type="xs:integer" default='16'/>
                    </xs:sequence>
                </xs:restriction>
            </xs:complexContent>
        </xs:complexType>
    </xs:element>
</xs:schema>

文件引用：xs:import 和xs:include进行文件间的引用。
- xs:include：命名空间相同的两个文件，可以使用include引用另一个xsd文件的定义元素和类型。

base.xsd

<?xml version="1.0" encoding='utf-8'?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema" targetNamespace='basic.type'>
    <xs:simpleType name="t_name">
        <xs:restriction base="xs:string">
            <xs:pattern value='test\d{1,}'/>
        </xs:restriction>
    </xs:simpleType>
    <xs:simpleType name="t_gender">
        <xs:restriction base="xs:string">
        <xs:enumeration value='男'/>
        <xs:enumeration value='女'/>
        </xs:restriction>
    </xs:simpleType>
    <xs:simpleType name='t_studentid'>
        <xs:restriction base="xs:string">
            <xs:length value='10'/>
        </xs:restriction>
    </xs:simpleType>
    <xs:simpleType name='t_motto'>
        <xs:restriction base="xs:string">
            <xs:minLength value='1'/>
            <xs:maxLength value='100'/>
            <xs:whiteSpace value='collapse'/>
        </xs:restriction>
    </xs:simpleType>
    <xs:simpleType name="t_age">
        <xs:restriction base="xs:integer">
        <xs:totalDigits value='2'/>
        </xs:restriction>
    </xs:simpleType>
</xs:schema>

fat_student.xsd：命名空间设置成和basic.xsd一致。与base.xsd放在同一目录下。

<?xml version="1.0" encoding='utf-8'?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema" xmlns:prd='basic.type' targetNamespace='basic.type'>
    <xs:include schemaLocation="base.xsd"/>
    <xs:element name="students">
        <xs:complexType>
            <xs:sequence>
                <xs:element name="student" maxOccurs='unbounded'>
                    <xs:complexType>
                        <xs:sequence>
                            <xs:element name="name" type="prd:t_name"/>
                            <xs:element name='age' type="prd:t_age"/>
                            <xs:element name='studentid' type="prd:t_studentid"/>
                            <xs:element name='gender' type="prd:t_gender"/>
                            <xs:element name='motto' type="prd:t_motto"/>
                        </xs:sequence>
                    </xs:complexType>
                </xs:element>
            </xs:sequence>
        </xs:complexType>
    </xs:element>
</xs:schema>

xs:import：命名空间不相同的两个文件，可以使用import引用，并使用namespace指明引用文件的命名空间名。

fat_student2.xsd：不指定该xsd的命名空间或命名空间设置成和base.xsd不一致。与base.xsd放在同一目录下。

<?xml version="1.0" encoding='utf-8'?>
<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema" xmlns:prd='basic.type'>
    <xs:import namespace='basic.type' schemaLocation='base.xsd'/>
    <xs:element name="students">
        <xs:complexType>
            <xs:sequence>
                <xs:element name="student" maxOccurs='unbounded'>
                    <xs:complexType>
                        <xs:sequence>
                            <xs:element name="name" type="prd:t_name"/>
                            <xs:element name='age' type="prd:t_age"/>
                            <xs:element name='studentid' type="prd:t_studentid"/>
                            <xs:element name='gender' type="prd:t_gender"/>
                            <xs:element name='motto' type="prd:t_motto"/>
                        </xs:sequence>
                    </xs:complexType>
                </xs:element>
            </xs:sequence>
        </xs:complexType>
    </xs:element>
</xs:schema>

注：如果需要引入多个xsd，可以加多几个include或import节点。

1.4 python中使用XSD验证XML

1.4.1 传入xml文件的路径：

import lxml.etree as ET

def validateXMLByXSD(file_xml, file_xsd):
        """ Verify that the XML compliance with XSD
        Arguments:
            1. file_xml: Input xml file
            2. file_xsd: xsd file which needs to be validated against xml
        Return:
            No return value
        """
        try:
            print("Validating:{0}".format(file_xml))
            print("xsd_file:{0}".format(file_xsd))
            xml_doc = ET.parse(file_xml)
            xsd_doc = ET.parse(file_xsd)
            xmlschema = ET.XMLSchema(xsd_doc)
            xmlschema.assert_(xml_doc)
            return True

        except ET.XMLSyntaxError as err:
            print("PARSING ERROR:{0}".format(err))
            return False

        except AssertionError as err:
            print("Incorrect XML schema: {0}".format(err))
            return False

if __name__ == '__main__':
    print(validateXMLByXSD('xml文件路径', 'xsd文件路径'))

1.4.2 传入xml字符串：

import lxml.etree as ET

def validateXMLByXSD(str_xml, file_xsd):
        """ Verify that the XML compliance with XSD
        Arguments:
            1. str_xml: Input xml string
            2. file_xsd: xsd file which needs to be validated against xml
        Return:
            No return value
        """
        try:
            print("Validating:{0}".format(str_xml))
            print("xsd_file:{0}".format(file_xsd))
            xml_doc = ET.fromstring(str_xml)
            xsd_doc = ET.parse(file_xsd)
            xmlschema = ET.XMLSchema(xsd_doc)
            xmlschema.assert_(xml_doc)
            return True

        except ET.XMLSyntaxError as err:
            print("PARSING ERROR:{0}".format(err))
            return False

        except AssertionError as err:
            print("Incorrect XML schema: {0}".format(err))
            return False

if __name__ == '__main__':
    print(validateXMLByXSD('xml字符串', 'xsd文件路径'))

1.5 实战演练

①使用student.xsd验证student.xml的正确性：

不修改上述student.xml和student.xsd文件内容，直接使用1.4.1中代码验证。

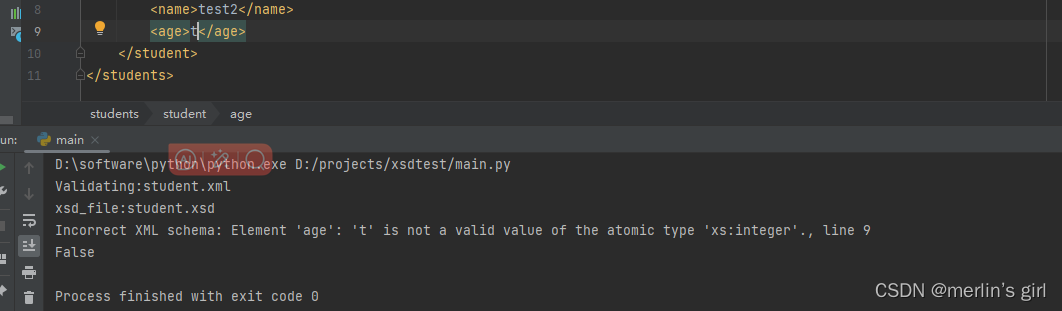

修改student.xml文件内容age为非数字：

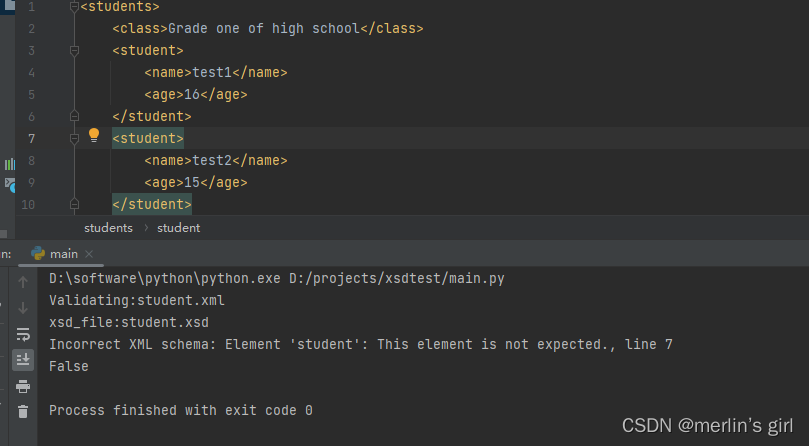

删掉student.xsd中maxOccurs的配置，故student元素仅能出现一次：

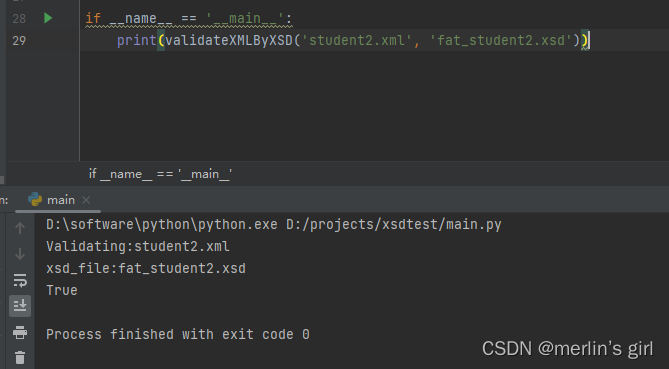

②使用fat_student2.xsd验证student2.xml的正确性：

student2.xml

<students>
    <student>
        <name>test1</name>
        <age>16</age>
        <studentid>1000000001</studentid>
        <gender>男</gender>
        <motto>努力会有回报的。</motto>
    </student>
    <student>
        <name>test2</name>
        <age>17</age>
        <studentid>1000000002</studentid>
        <gender>女</gender>
        <motto>勤奋。</motto>
    </student>
</students>

在这里插入图片描述

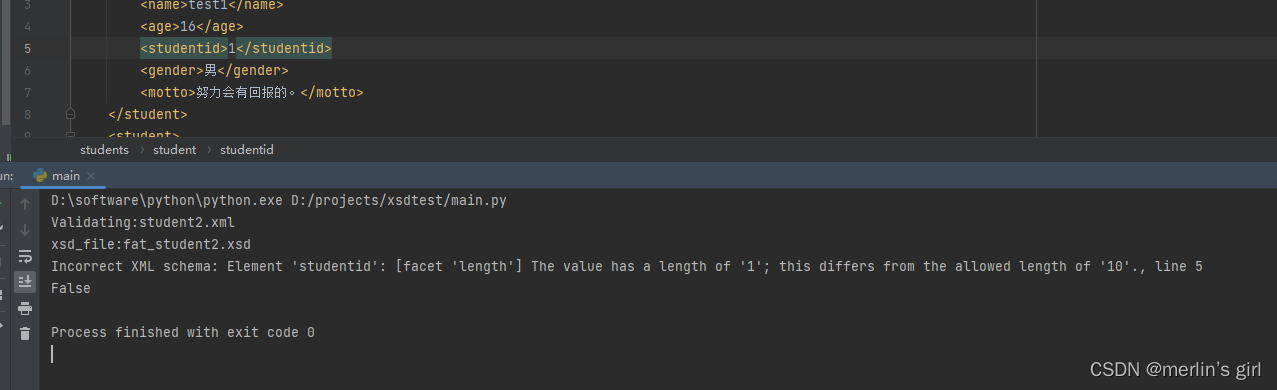

studentid不符合长度要求
在这里插入图片描述

缺少gender节点：
在这里插入图片描述

其他：

1.当xml的根元素没有设置命名空间时，对应的xsd也不能设置命名空间targetNamespace，不然assert时会报错。
2.可以使用fixed固化某个元素的值，和default用法一致。
3.该方式验证xml格式正确性，轻代码重xsd配置，但也有好处，当xml格式发生改变时，无需修改代码，只需要对应修改xsd即可，且相对代码来说，易上手。
