前言

    📅大四是整个大学期间最忙碌的时光,一边要忙着备考或实习为毕业后面临的就业升学做准备,一边要为毕业设计耗费大量精力。近几年各个学校要求的毕设项目越来越难,有不少课题是研究生级别难度的,对本科同学来说是充满挑战。为帮助大家顺利通过和节省时间与精力投入到更重要的就业和考试中去,学长分享优质的选题经验和毕设项目与技术思路。

🚀对毕设有任何疑问都可以问学长哦!

    选题指导:

        最新最全计算机专业毕设选题精选推荐汇总

        大家好,这里是海浪学长毕设专题,本次分享的课题是

       🎯基于深度学习的视频图像拼接系统

课题背景和意义

       视频图像拼接是计算机视觉领域的重要研究方向，它在广告、娱乐、安防等领域具有广泛应用。随着数字摄像技术的快速发展，人们可以轻松地获取大量的视频素材，但如何将这些视频片段合并成连贯的全景图像仍然是一个挑战。通过将多个视频图像拼接成连续流畅的视频，视频图像拼接系统提供了丰富、吸引人的内容创作方式。在安防领域，它能够拼接多个摄像头的视野，提供全面、准确的监控信息。在虚拟现实和增强现实应用中，它能够生成全景或多视角的环境模型，提供沉浸、真实的交互体验。此外，视频图像拼接系统还在场景重建、导航和旅游文化保护等方面发挥着重要作用。

实现技术思路

一、 算法理论基础

1.2 图像拼接

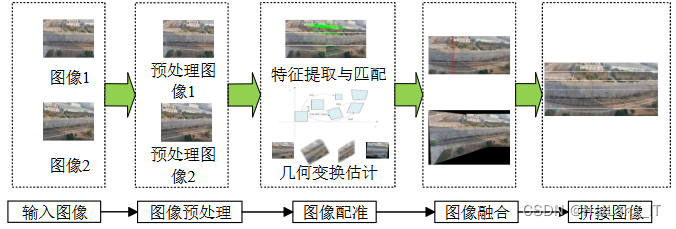

       图像拼接是将多个存在重叠区域的图像通过配准和融合算法生成高分辨率的全景图像的技术。在图像拼接过程中，图像预处理、图像配准和图像融合是不可或缺的关键步骤。8图像预处理是对采集的图像进行去噪和畸变校正的过程，以提高图像质量。由于不同设备采集的图像可能存在不同的畸变和噪声，如果不进行预处理，将对后续的图像拼接产生深远的影响。因此，图像预处理在消除镜头造成的畸变方面起着重要作用。

       在图像配准过程中，通过提取多个图像的特征点，并使用匹配算法进行点对的匹配，估计空间变换模型，对图像进行旋转、平移、缩放等操作，使得不同视角图像的重叠区域在同一坐标系下重合，实现图像的初步对齐。准确描述参考图像与目标图像之间几何变换的数学模型是获得优质全景图像的关键。图像融合是图像拼接的关键技术之一，旨在解决重叠区域模糊、重影、颜色过渡不自然和拼接缝明显等问题，使融合图像尽可能保留原图像的信息。通过图像配准，将待拼接图像投影到同一坐标系下，然后根据特定策略计算重叠区域像素值，去除冗余像素点，完成图像的拼接。

       图像在采集和传输过程中会出现噪声和畸变等问题，影响后续图像配准的准确性，从而影响全景图像拼接效果。为了解决这些问题，需要在图像配准前进行图像预处理，包括图像去噪和图像畸变矫正。图像去噪操作旨在减少噪声对图像的干扰，提高图像质量。随着摄像机设备对噪声的敏感度增加，对原始图像进行去噪处理变得更加重要。图像去噪算法通过去除损坏图像中的干扰噪声，并尽可能保留图像的结构和细节，来重建原始图像。

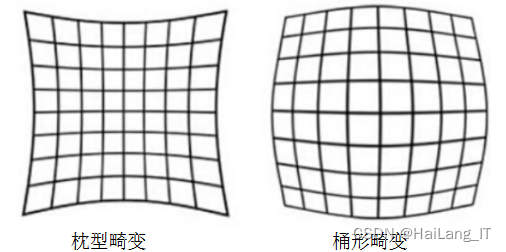

       图像畸变是由于数字化过程、传输和摄像机本身工艺等因素引起的图像形状失真现象。透镜畸变是最常见的一种畸变类型，它会导致图像中物体形状与实际场景中物体形状不一致。为了纠正图像畸变问题，通常使用相机标定模型结合畸变矫正算法进行处理。首先通过采集已知空间位置标定板的图像，获取相机的内外参数矩阵和畸变系数，然后利用双线性插值法或反向映射法对图像进行畸变矫正，最终实现畸变校正。

       在图像配准过程中，将目标图像变换到参考图像的坐标系下是为了实现重叠区域在同一坐标系下的相同位置，为后续的图像融合提供基础。这样可以确保重叠区域的像素在不同图像之间具有一致的空间对应关系，从而实现平滑的过渡和融合效果。

       特征匹配在图像配准中起着关键作用，它通过提取图像的特征点和特征描述符来确定图像之间的对应关系。特征匹配的基本思想是，通过特征提取算法获取两幅图像中的特征点，并计算它们的特征描述符。然后，通过比较特征描述符之间的距离，判断特征点是否属于同一个物体或者同一个位置。匹配的特征点被创建为初步匹配的特征点对集合。

       特征匹配通常包括初步匹配和精确匹配两个阶段。初步匹配阶段计算所有特征描述符之间的距离（通常使用欧氏距离），并筛选出距离小于设定阈值的特征点对作为最佳匹配特征点对。这种方法通常被称为Brute-Force算法，它通过暴力计算所有特征点对的距离来进行初步匹配。

1.3 特征提取

       ORB算法是一种计算机视觉算法，具有在图像配准和拼接中的重要应用。该算法结合了FAST角点检测和BRIEF描述符，并通过改进提供了旋转不变性。ORB算法具有以下特点：它能够实现旋转不变性，通过计算特征点的旋转方向，使得算法对图像旋转具有鲁棒性；它具有快速的计算速度，通过优化的FAST角点检测和二进制描述符计算方法，提高了算法的效率；它对尺度变化具有鲁棒性，使用多尺度金字塔和图像金字塔提取特征点，适应不同尺度的图像；此外，ORB算法的内存消耗相对较低，适合在资源受限的设备上应用。可以用于关键点提取和匹配，实现图像之间的对应关系，为图像拼接提供基础。此外，该算法也可以应用于目标跟踪和姿态估计任务。在目标跟踪中，ORB算法提取目标的特征点和描述符，并进行匹配，实现目标的连续跟踪。在姿态估计中，该算法计算物体的姿态参数，通过特征点和描述符的匹配。

       在特征点的初匹配中，ORB算法可以使用最近邻（Nearest Neighbor，NN）或k近邻特征算法结合KD树算法确定对应点。然而，该方法对特征描述符的要求较高，在描述符能力不足时匹配效果不佳。为解决这个问题，引入了最近邻距离比（Nearest Neighbor Distance Ratio，NNDR）算法，通过设置最近邻距离和次紧邻距离比值的大小来降低误匹配率。NNDR算法首先计算待拼接图像特征点之间的距离，并找到最近邻特征点和次紧邻特征点，然后比较最近邻距离与次紧邻距离的比值，若小于设定的阈值，则判定为匹配特征点。

二、 数据集

2.1 数据集

       由于网络上没有现有的合适的数据集，我们决定自己进行网络爬取，收集了大量视频片段用于图像拼接的研究。通过网络爬取和筛选，我们获得了包含不同场景和视角的视频素材。这个自制的数据集提供了真实的场景和多样的图像内容，为视频图像拼接的研究提供了准确、可靠的数据支持。

2.2 数据增强

       我们对自制的数据集进行了数据扩充和数据标注。数据扩充包括利用图像处理技术对视频片段进行旋转、平移、缩放等操作，增加数据的多样性和数量。数据标注则是对关键特征点和匹配结果进行标注，以便训练和评估视频图像拼接系统的性能。通过数据扩充和标注，我们提供了一个更完善和可用的数据集，为进一步的研究和实验提供了基础。

三、实验及结果分析

3.1 实验环境搭建

3.2 模型训练

 视频图像拼接系统的设计思路如下：

• 数据集准备和预处理：首先，需要准备一个包含大量视频图像序列的数据集。这些图像序列可以来自于不同的视角或者移动摄像头拍摄的连续帧。接下来，进行数据预处理，包括图像对齐、去除图像畸变和相机标定等操作，以确保图像序列的质量和准确性。
• 特征提取和描述：利用深度学习技术，如卷积神经网络（CNN），对预处理后的图像序列进行特征提取。通过在神经网络的较低层或中间层获取特征图，可以捕捉到图像的语义和结构信息。这些特征图可以用于后续的图像匹配和配准。
• 特征匹配和配准：使用深度学习得到的特征图对图像序列进行特征匹配。这可以通过计算特征之间的相似度或使用光流估计等方法来实现。匹配到的特征点可以用于计算相邻图像之间的变换矩阵，以实现图像的配准和对齐。
• 图像融合和拼接：在完成特征匹配和配准后，可以利用图像融合技术将匹配到的图像进行融合。这可能涉及到图像混合、图像加权平均或多视角图像融合等方法，以获得平滑的过渡和自然的拼接效果。此外，还可以考虑场景中的光照变化和动态对象的处理，以增强拼接结果的真实感和一致性。
• 拼接结果的评估和优化：设计适当的评估指标，对拼接结果进行定量和定性的评估。根据评估结果，可以进行系统的优化，包括参数调整、算法改进或者采用其他深度学习模型来提高图像拼接质量和效果。

相关代码示例：

import cv2

image = cv2.imread('image.jpg', cv2.IMREAD_GRAYSCALE)

orb = cv2.ORB_create()

keypoints, descriptors = orb.detectAndCompute(image, None)

image_with_keypoints = cv2.drawKeypoints(image, keypoints, None, color=(0, 255, 0), flags=0)

cv2.imshow('Keypoints', image_with_keypoints)
cv2.waitKey(0)

bf = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)

matches = bf.match(descriptors1, descriptors2)

matches = sorted(matches, key=lambda x: x.distance)

matched_image = cv2.drawMatches(image1, keypoints1, image2, keypoints2, matches[:10], None, flags=2)

cv2.imshow('Matches', matched_image)
cv2.waitKey(0)

cv2.destroyAllWindows()
