在eNSP模拟器上用单臂路由实现VLAN间通信

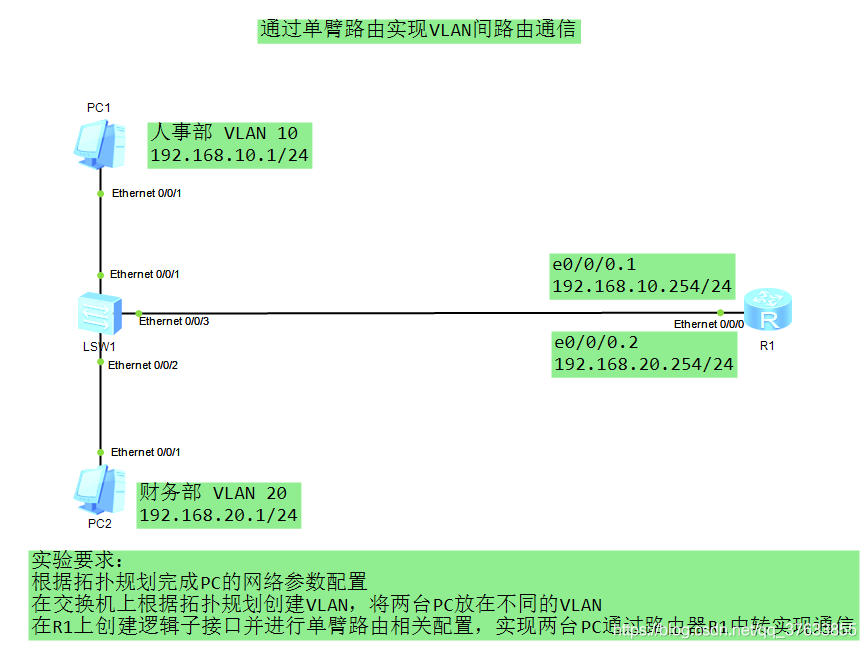

拓扑图

在这里插入图片描述

设备选型

路由器R1选择Router型号路由器；

PC1-2选择PC型终端设备；

LSW1设备选择S3700型号交换机。

配置思路

1.PC设备网络参数配置

2.交换机上创建业务VLAN并配置端口类型以及端口和VLAN的绑定

3.在路由器上创建逻辑子接口并配置IP地址用来承载对应VLAN的网关

4.配置子接口终结的VLAN并开启ARP广播功能

操作步骤

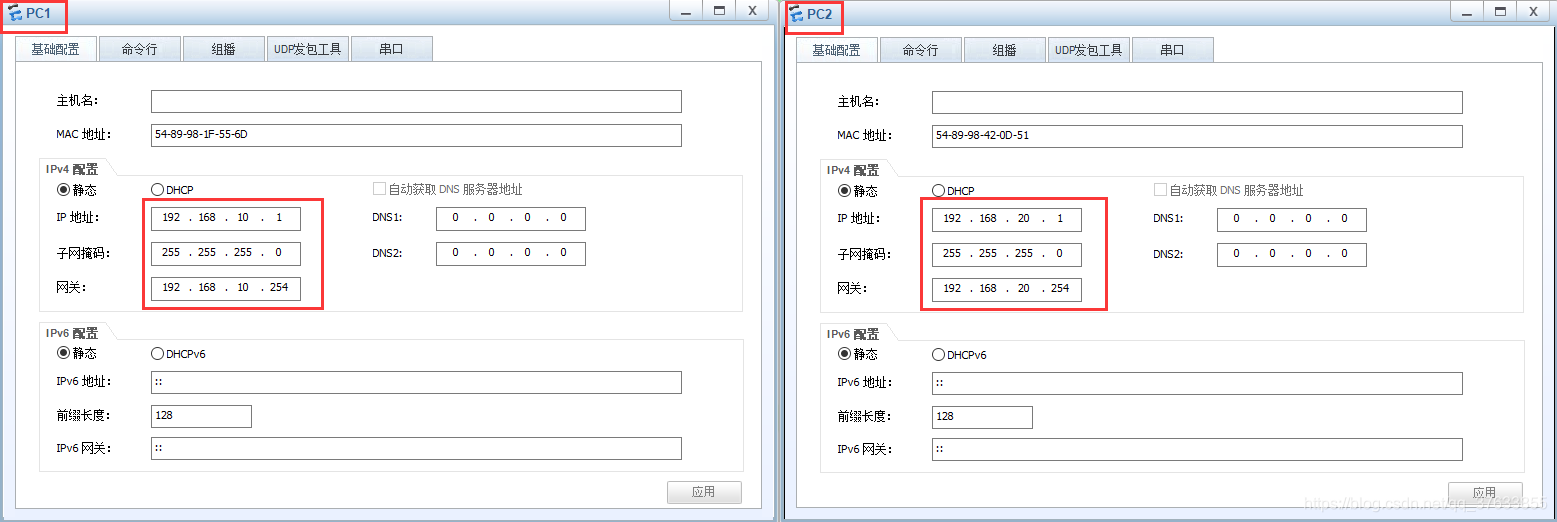

1.PC设备网络参数配置：
在这里插入图片描述
2.交换机上创建业务VLAN并配置端口类型以及端口和VLAN的绑定

SW1:

sysname Sw1
#
undo info-center enable
#
vlan batch 10 20
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 10 20

3.在路由器上创建逻辑子接口并配置IP地址用来承载对应VLAN的网关

R1:

sysname R1
#
undo info-center enable
#
interface Ethernet0/0/0.1                      //创建逻辑子接口
 ip address 192.168.10.254 255.255.255.0       //配置IP地址
#
interface Ethernet0/0/0.2
 ip address 192.168.20.254 255.255.255.0
#

4.配置子接口终结的VLAN并开启子接口的ARP广播功能

R1：

interface Ethernet0/0/0.1
 dot1q termination vid 10                    //配置子接口的终结VLAN ID
 arp broadcast enable                        //开启子接口的ARP广播功能
#
interface Ethernet0/0/0.2
 dot1q termination vid 20

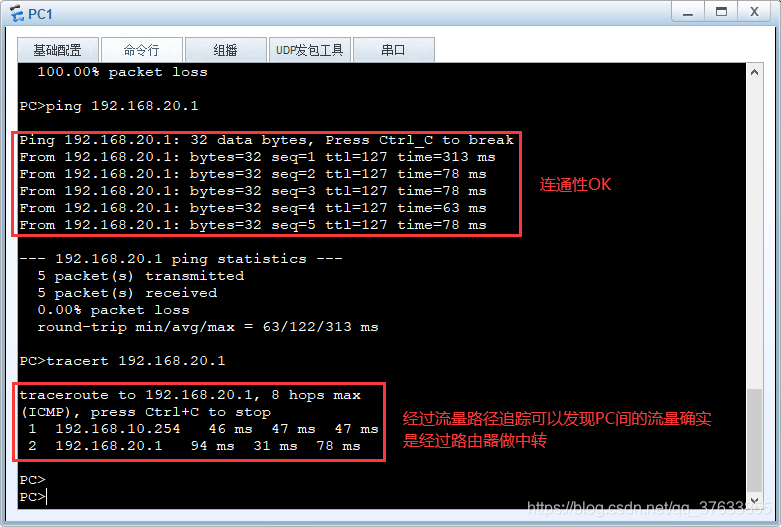

 arp broadcast enable
