USB学习笔记(一)

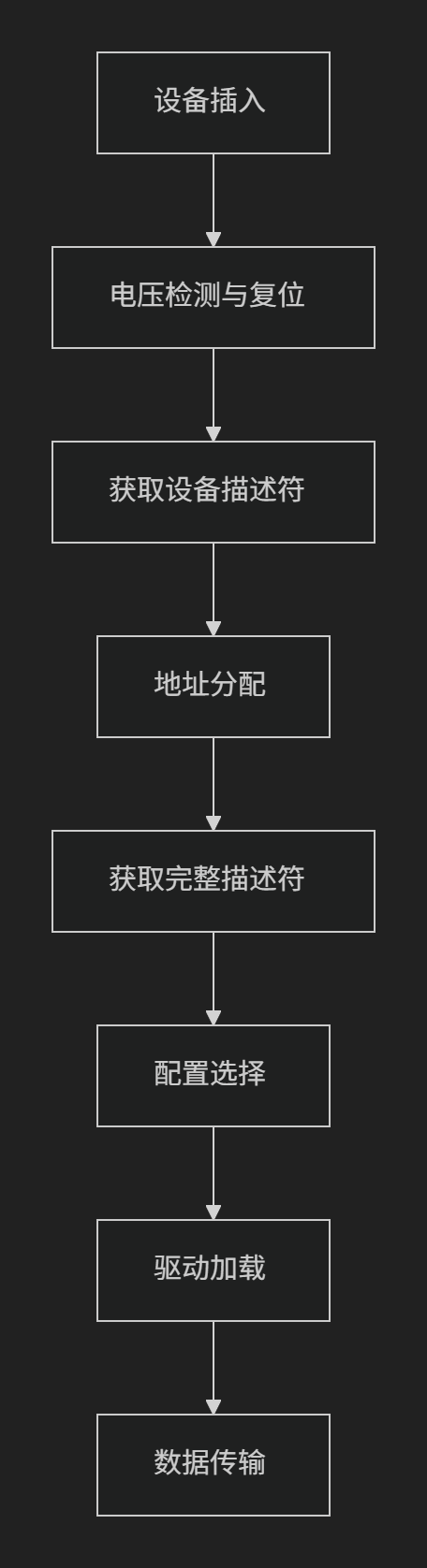

一、USB枚举流程概览​

USB枚举是设备与主机建立通信的初始化过程，共分8个关键步骤：

二、详细步骤解析​

​1. 设备连接与电压检测​

• ​物理连接​：设备插入USB端口时，D+/D-信号线被上拉电阻拉高（全速设备拉D+，低速拉D-）。
• ​主机检测​：USB集线器通过端口状态改变中断通知主机有新设备接入。

​2. 设备复位与速度检测​

• ​复位操作​：主机发送持续10ms以上的RESET信号，使设备进入默认状态（地址0）。
• ​速度协商​：主机检测D+/D-空闲电压判断设备速度（全速/高速：D+高；低速：D-高）。

​3. 首次设备描述符获取​

• ​请求内容​：主机向地址0发送GET_DESCRIPTOR请求，仅获取设备描述符前8字节。
• ​关键字段​：

  struct DeviceDescriptor {
    uint8_t bLength;          // 描述符长度（0x12）
    uint8_t bDescriptorType;  // 类型标识（0x01）
    uint16_t bcdUSB;          // USB协议版本（如0x0200表示USB2.0）
    uint8_t bMaxPacketSize0;  // 端点0最大包长度（8/16/32/64）[9,10](@ref)
  };

• ​作用​：确定端点0的最大传输包长度，为后续通信建立基础。

​4. 地址分配（SET_ADDRESS）​​

• ​新地址范围​：1~127（地址0为临时地址）。
• ​交互流程​：
  1. 主机发送SET_ADDRESS请求（数据包包含新地址）。
  2. 设备返回0长度状态包确认。
  3. 设备启用新地址，后续通信均使用此地址。

​5. 完整描述符获取​

• ​获取顺序​：
  1. ​设备描述符​（完整18字节）
  2. ​配置描述符​（包含接口/端点信息）
  3. ​字符串描述符​（可选，含厂商/产品名称）。
• ​配置描述符结构​：

  struct ConfigDescriptor {
    uint8_t bNumInterfaces;    // 接口数量
    uint8_t bConfigurationValue; // 配置编号
    uint8_t bmAttributes;      // 供电模式（如总线供电/自供电）
    uint8_t bMaxPower;         // 最大功耗（单位2mA）[9,11](@ref)
  };

​6. 配置选择与接口激活​

• ​SET_CONFIGURATION请求​：主机根据配置描述符选择合适配置（通常选择第一个配置）。
• ​接口初始化​：激活指定接口及端点（如批量传输端点、中断传输端点）。

​7. 驱动加载与设备就绪​

• ​驱动匹配​：系统根据VID/PID查找匹配驱动，若未找到则提示用户安装。
• ​状态切换​：设备进入"Configured"状态，可进行数据传输。

​8. 错误处理机制​

• ​超时重试​：主机对未响应请求最多重试3次。
• ​常见故障​：

  现象	可能原因	解决措施
  设备未被识别	端点0包长度错误	检查bMaxPacketSize0字段 10
  枚举中途断开	电源不足（超过100mA）	优化设备功耗设计
  驱动加载失败	VID/PID未注册	申请合法厂商ID 9



三、技术要点补充​

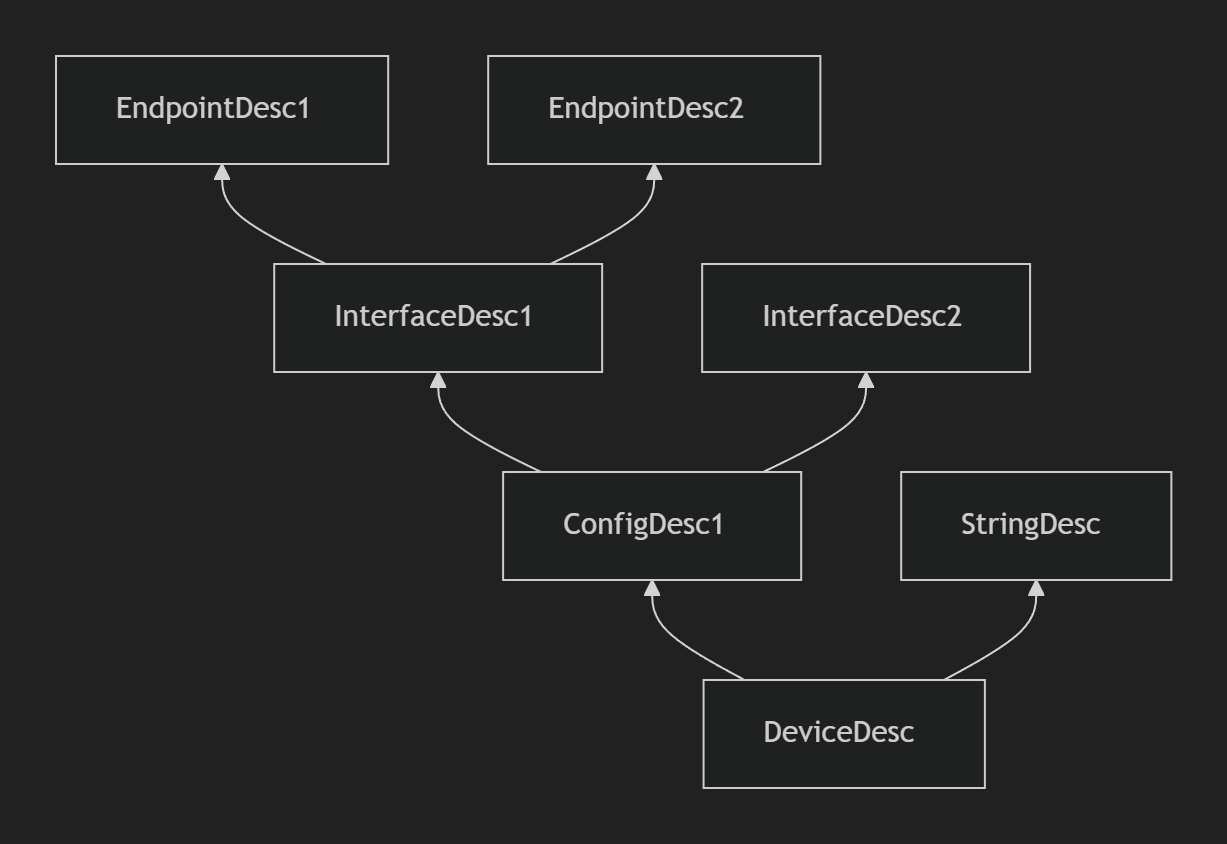

1. ​描述符树结构​：

2. ​控制传输三阶段​：

   • ​建立阶段​：主机发送8字节SETUP包（包含请求类型）
   • ​数据阶段​：可选的数据传输（IN/OUT方向）
   • ​状态阶段​：设备返回0长度包确认

3. ​USB3.0新增特性​：

   • 新增设备能力描述符（Device Capability Descriptor）
   • 支持并行配置请求（减少枚举时间）

---

​四、学习建议​

1. ​实践工具​：
   • 使用Wireshark抓包分析枚举过程
   • STM32CubeMX生成基础枚举代码
2. ​调试技巧​：
   • 在GET_DESCRIPTOR阶段添加断点
   • 监控设备地址切换时的电源状态

通过以上流程，可全面掌握USB枚举机制。建议结合网页9的设备描述符示例和网页4的抓包数据进行实践验证。
