STK12.2卫星轨道分析

STK12.2百度网盘下载路径：
https://pan.baidu.com/s/1unmWzJiSZiIxo7Gs717qRA?pwd=3djk 提取码: 3djk

安装教程参考：
STK12.2软件包安装（MATLAB版）

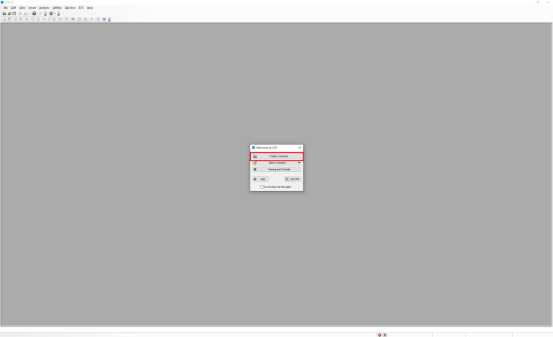

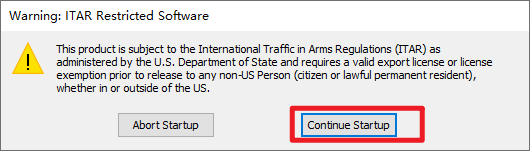

新建项目

在这里插入图片描述

一、新建目标卫星

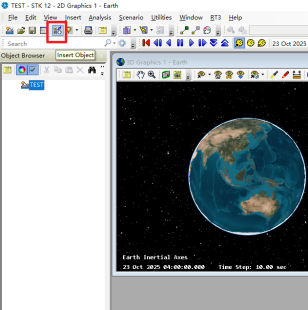

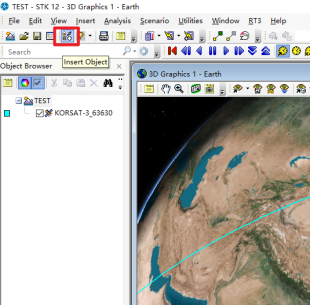

第1步：选择Insert Object

在这里插入图片描述

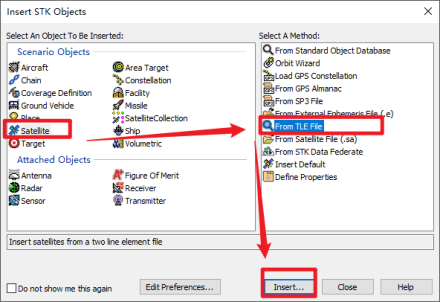

第2步：选择Satellite，从TLE文件导入

在这里插入图片描述

第3步：选择文件

在这里插入图片描述

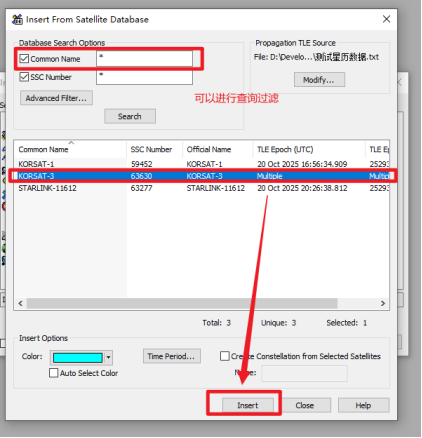

第4步：选择卫星

在这里插入图片描述

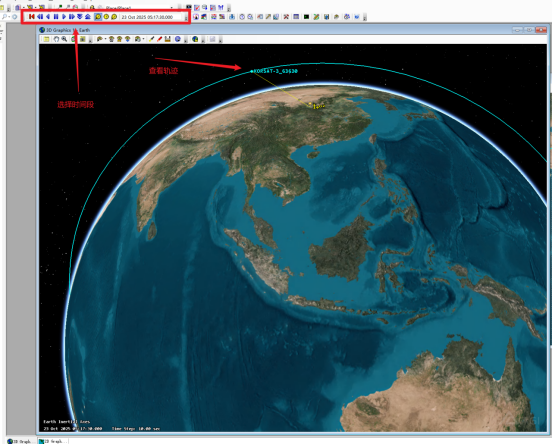

第5步：查看结果

在这里插入图片描述

二、新建测站点

第1步：选择Insert Object

在这里插入图片描述

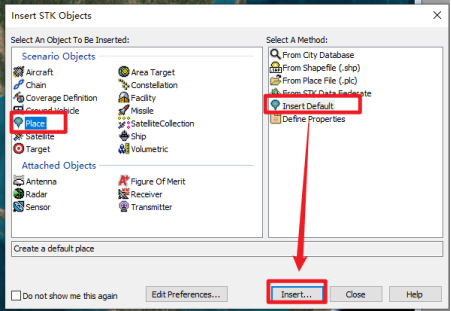

第2步：选择Place，点击Insert Default

在这里插入图片描述

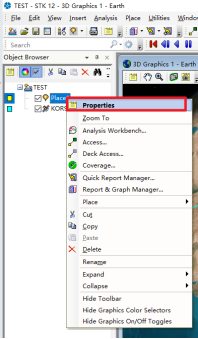

第3步：编辑站点参数

在这里插入图片描述

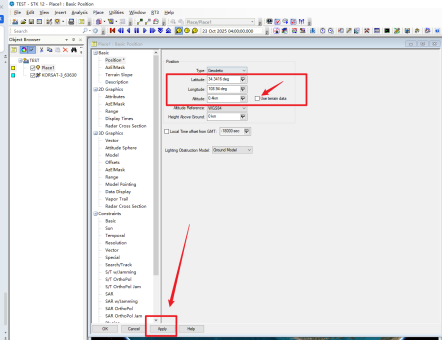

修改站点经度、纬度、高度信息

在这里插入图片描述

三、分析卫星轨道六根数

第1步：选择目标卫星

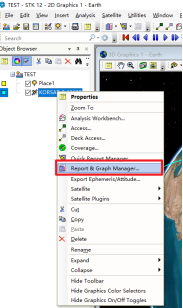

单击右键，选择Report&Graph Manger

在这里插入图片描述

第2步：选择卫星，选择Classical Orbit Elements

在这里插入图片描述

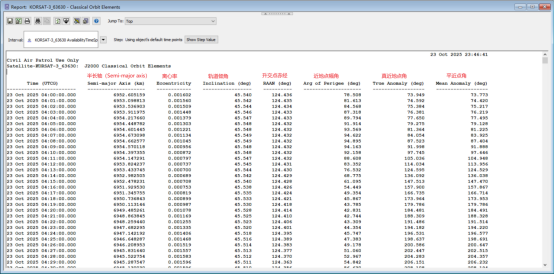

第3步：查看轨道六根数

在这里插入图片描述

四、分析卫星运动坐标、速度矢量

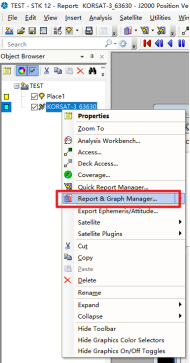

第1步：选择卫星，选择Report & Graph Manager

在这里插入图片描述

第2步：选择J2000 Position Velocity

在这里插入图片描述

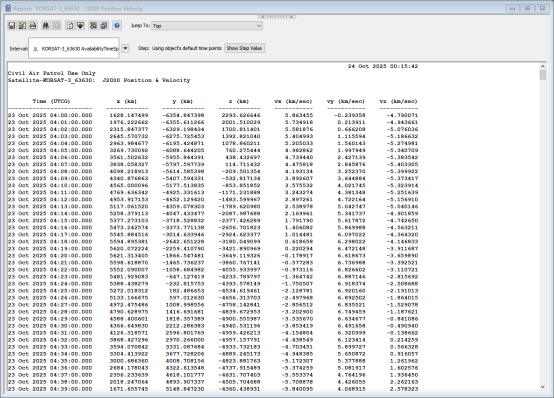

第3步：查看位置坐标、速度矢量

在这里插入图片描述

第4步：选择图形分析

在这里插入图片描述

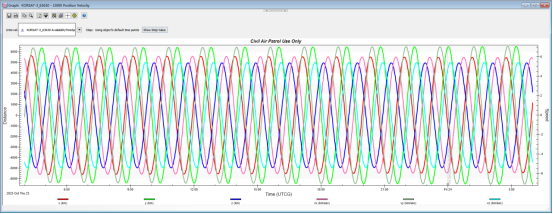

第5步：查看数据

在这里插入图片描述

五、分析站点跟踪卫星的过境时间

第1步：选择站点，选择Access

在这里插入图片描述

第2步：选择目标卫星，时间段

在这里插入图片描述

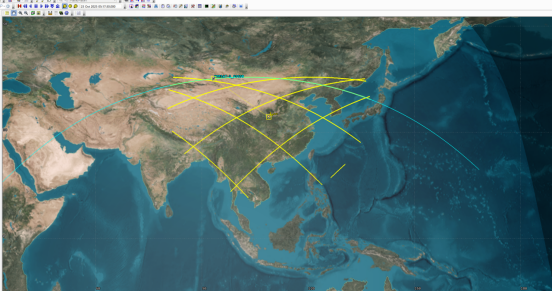

第3步：查看地图的过境段

在这里插入图片描述

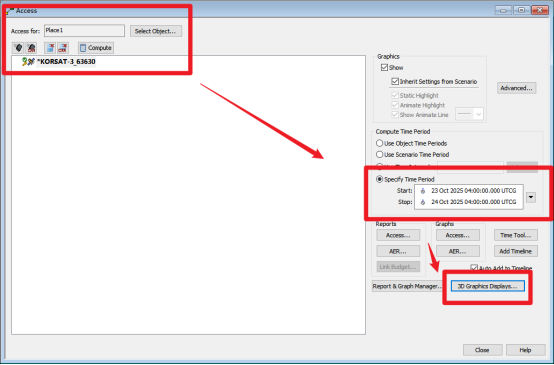

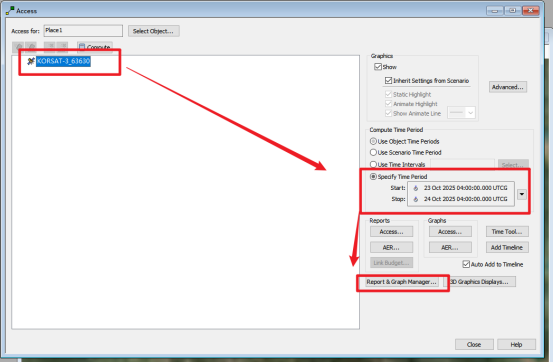

第4步：选择目标卫星，时间段

在这里插入图片描述

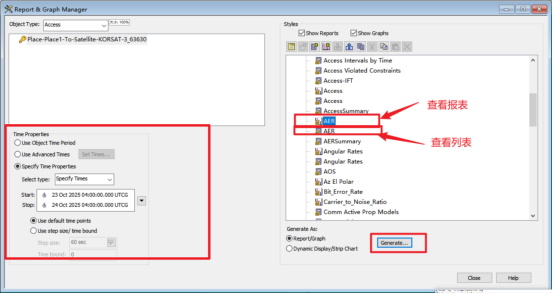

第5步：选择AER

在这里插入图片描述

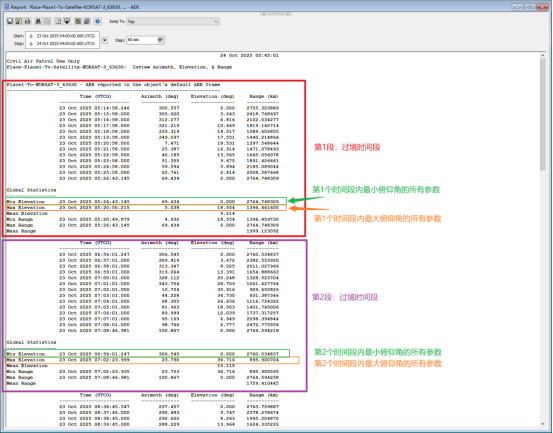

第6步：查看过境时间数据

在这里插入图片描述

第7步：查看地球3D卫星过境态势

在这里插入图片描述

第8步：查看地球2D卫星过境态势

在这里插入图片描述
