【掌控板-arduino】2、arduino使用sh1106显示

1 前言

硬件：掌控板2.0
平台：arduino，非mind+

使用arduino平台，在掌控板2.0上显示图像。

2 硬件介绍

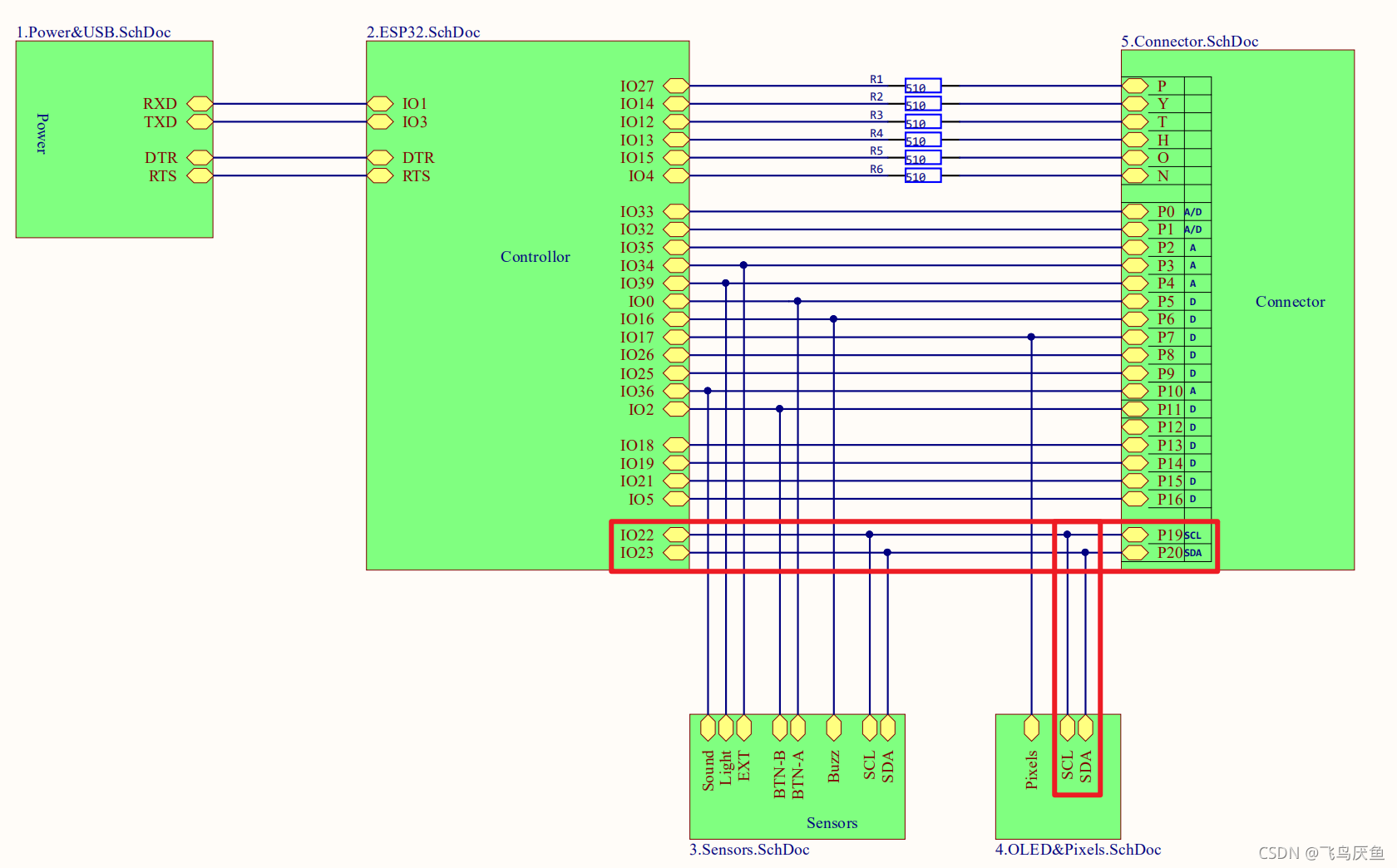

掌控板2.0使用的是ssd1106进行显示，参见电路图

同时查看IO口

如图，SCL使用IO22,SDA使用IO23

3 arduino加载库

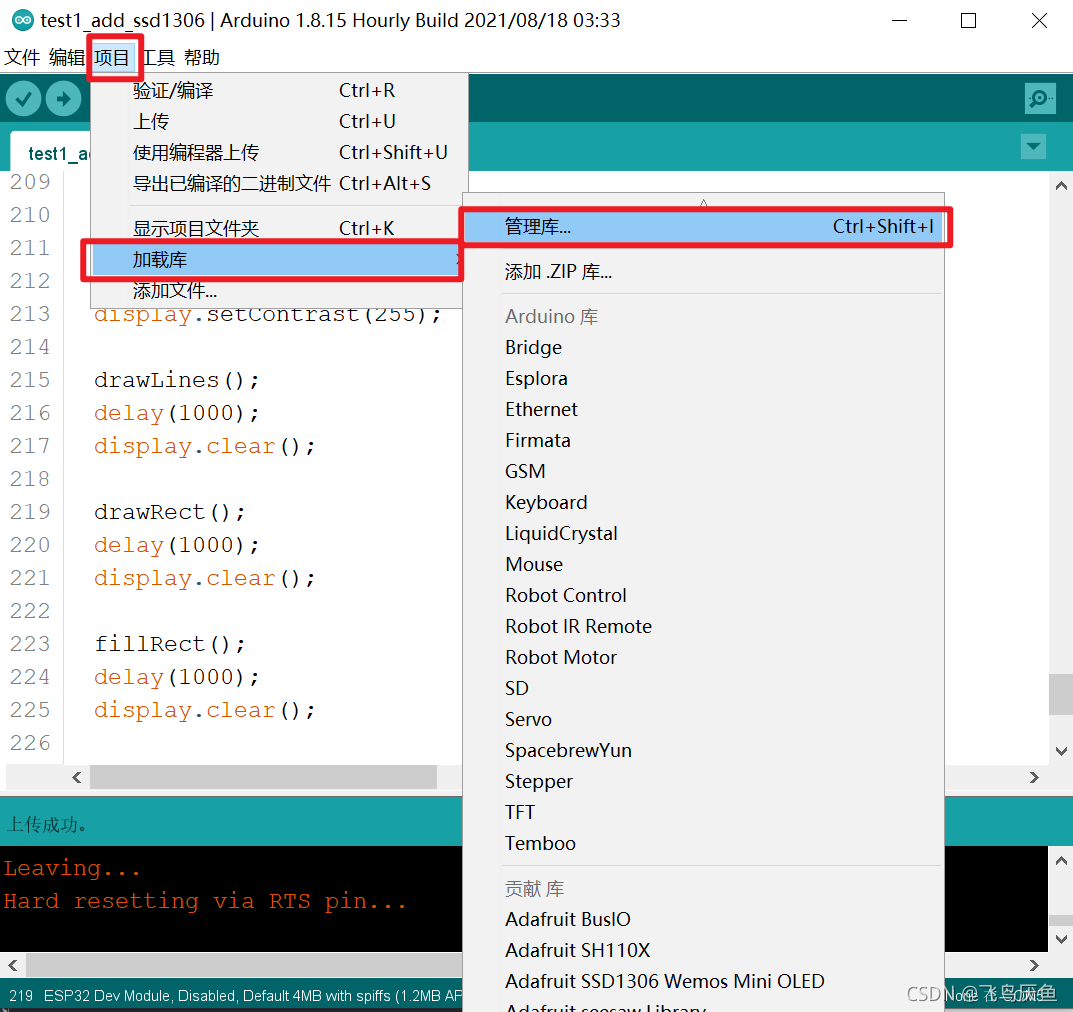

3.1 方法1——利用arduino管理库搜索

可以搜索"esp32 1306"或"1106"，我没有找到ssd1106，也可以直接搜"sh1106"
然后选择安装。

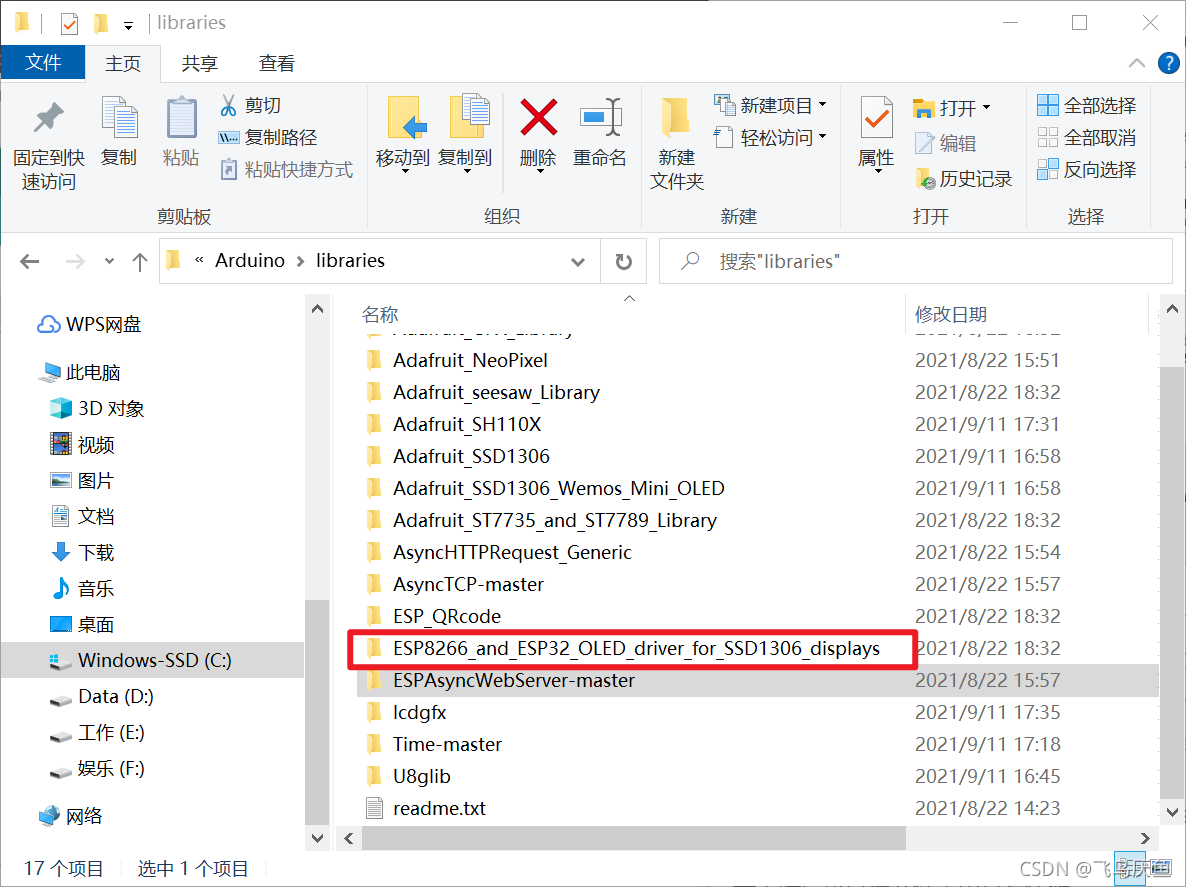

安装好后可以在文件夹中查看代码。
代码路径：C:\Users\XXXX\Documents\Arduino\libraries
XXXX为用户名。

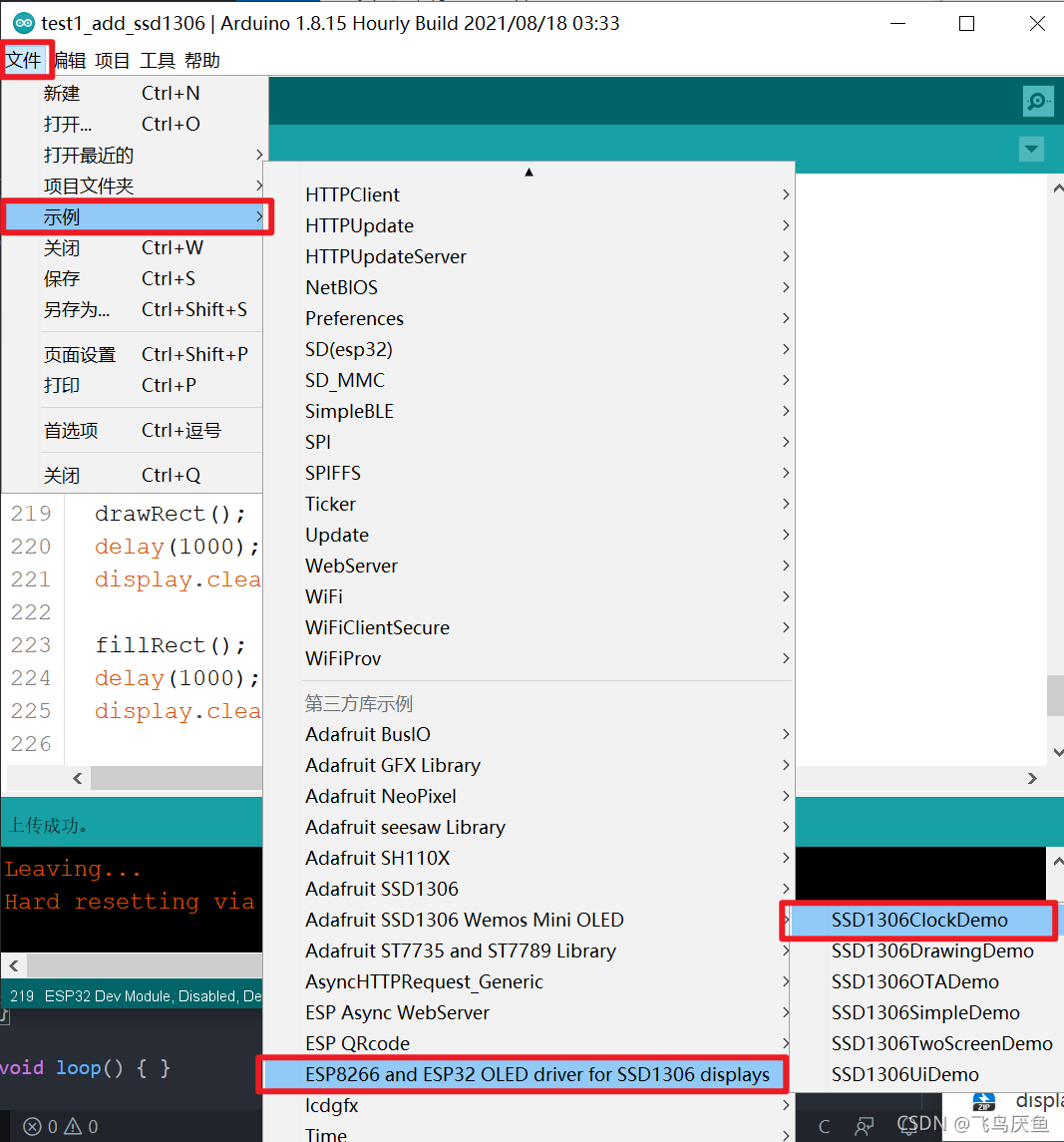

该目录下有示例examples目录，当然也可以在arduino中打开。

注意不要直接上传，因为还需要进行设置。参见下一章

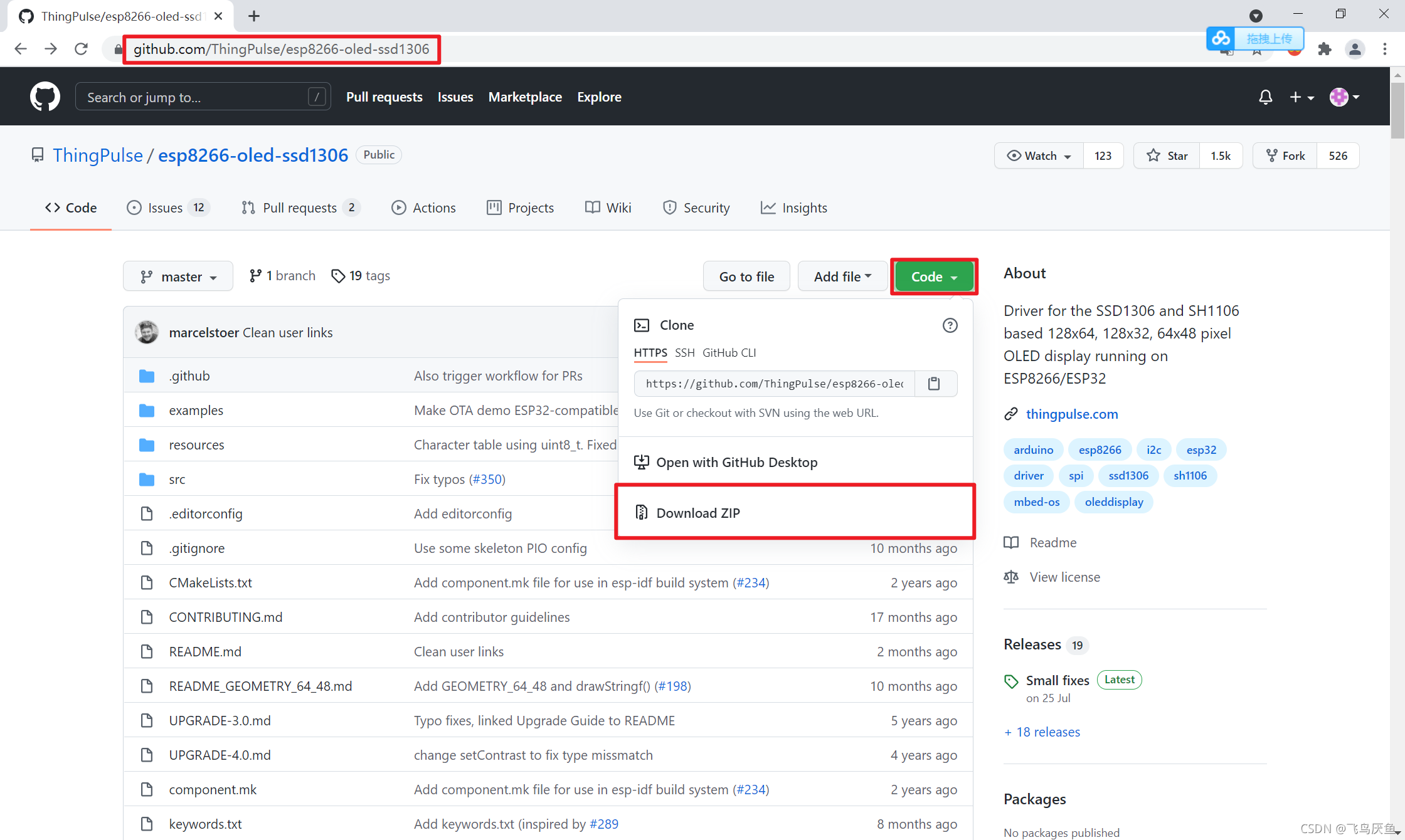

3.2 方法2——github中下载源码

https://github.com/ThingPulse/esp8266-oled-ssd1306

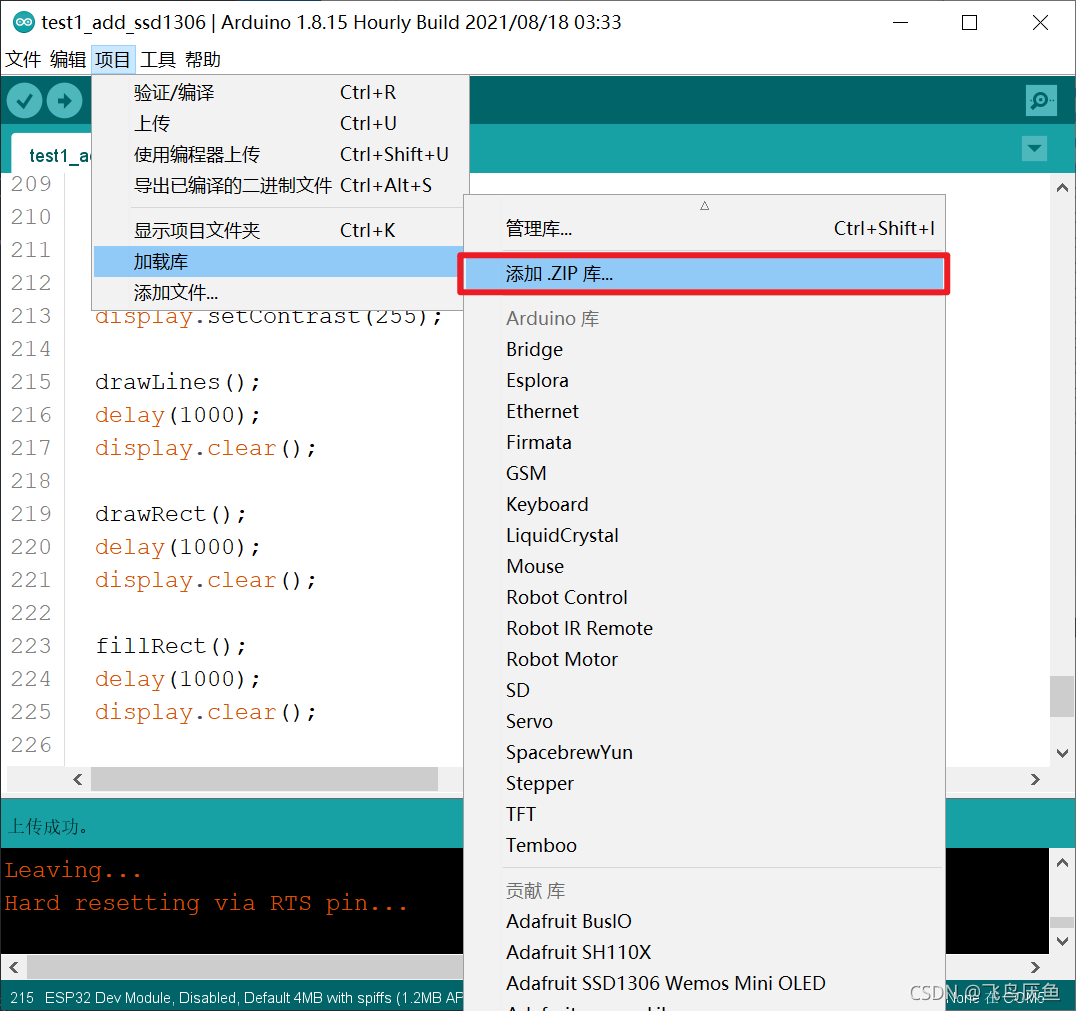

下载好后可以直接通过arduino中选择"添加.zip库"添加，也可以直接解压到arduino库路径

4 修改代码适配硬件

打开示例代码，可以看到其实是支持ssd1306和sh1106的，两者需要进行区分。

1 修改头文件和参数类型

//sh1106
#include "SH1106Wire.h"
SH1106Wire display(0x3c, SDA, SCL);

//SSD1306
#include "SSD1306Wire.h"
SSD1306Wire display(0x3c, SDA, SCL);

需要注意，有点驱动设置0x3c为SH1106，0x3D为SSD1306，看驱动定义。

2 修改SDA SCL
如第二章介绍的，查看电路图知道了对应的IO口

//sh1106
#include "SH1106Wire.h"
SH1106Wire display(0x3c, 23, 22);

//SSD1306
#include "SSD1306Wire.h"
SSD1306Wire display(0x3c, 23, 22);

至此修改就完成了，尝试下运行示例，是否成功。
后续可以根据提供的示例修改显示内容。

结果

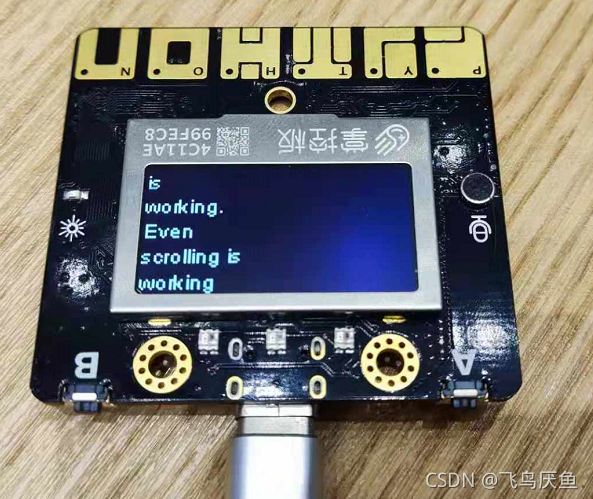

1. SSD1306DrawingDemo



显示反了，后续再看。

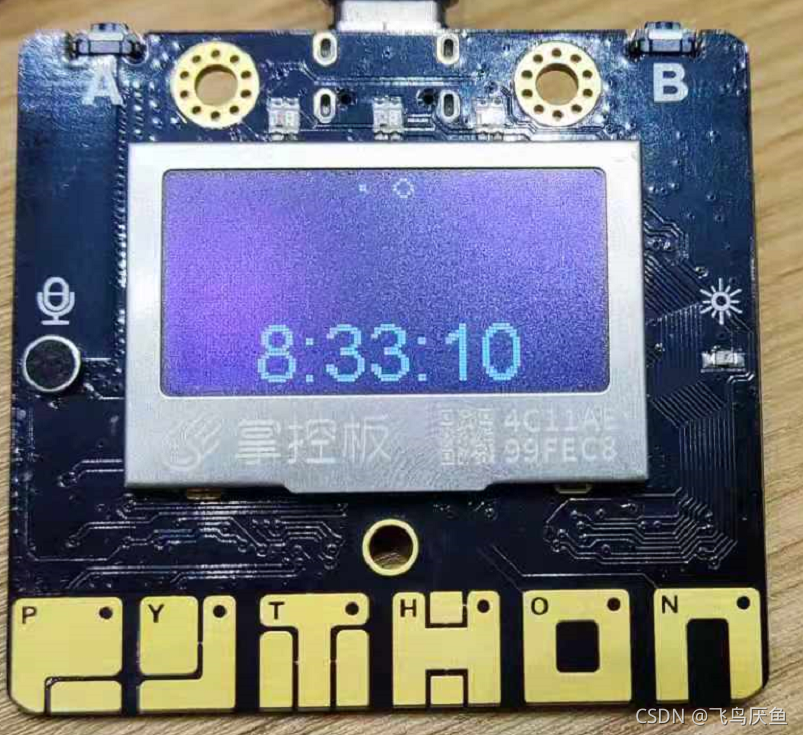

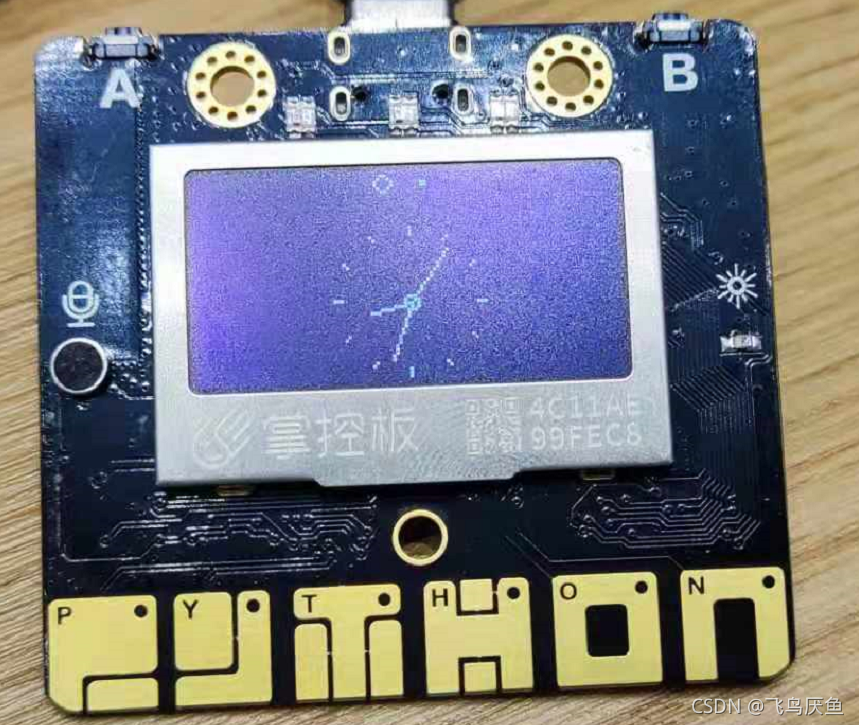

2. SSD1306ClockDemo


   这个看起来是定时切换画面的，可以尝试加上sensor感应转动时切换。
