UE4官方课程笔记（1）——游戏设计师的蓝图与游戏玩法

UE4官方课程笔记

前言，该笔记是 官方教材，游戏设计师的蓝图与游戏玩法 中的一些蓝图和实例。

课程地址：课程简介 (unrealengine.com)

包含：角色的移动：冲刺，蹲伏，声音粒子特效，事件互动开关门等，细致且全面，是非常好的教材。

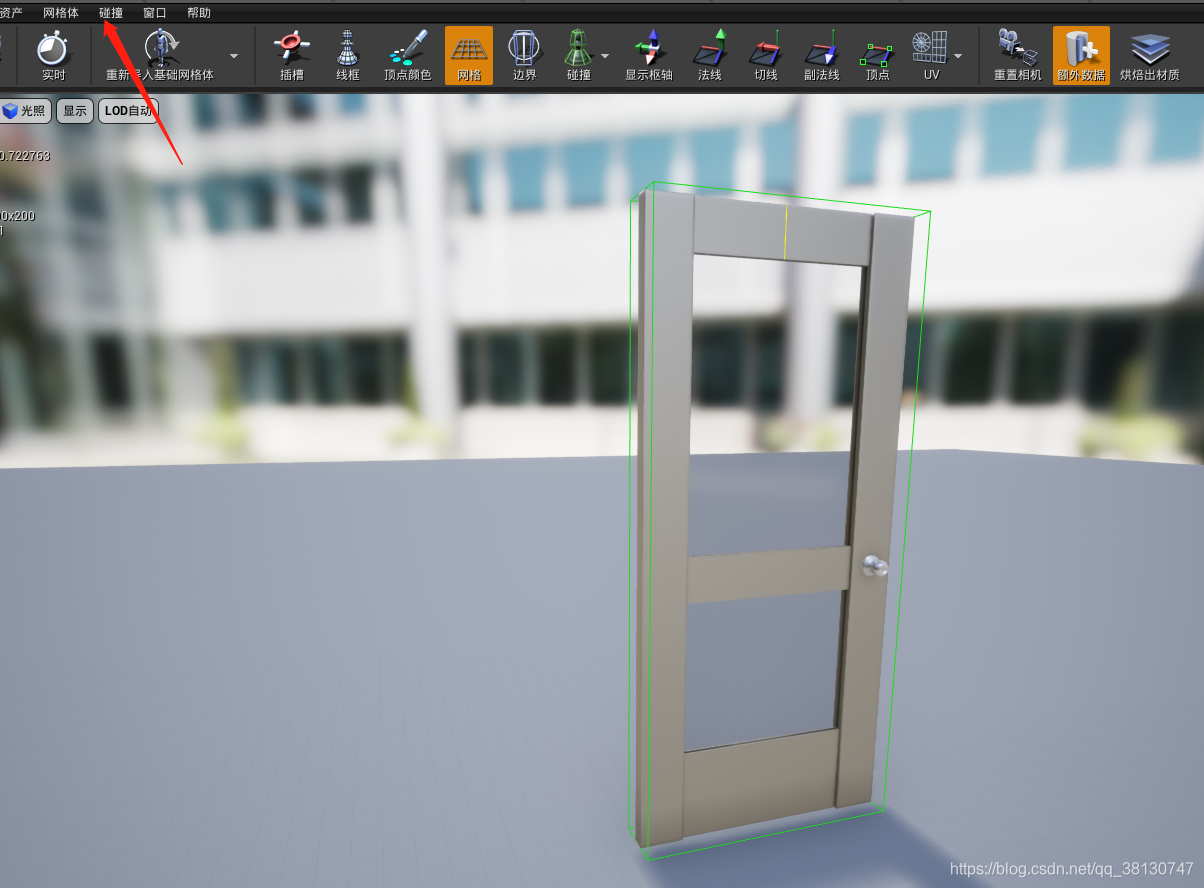

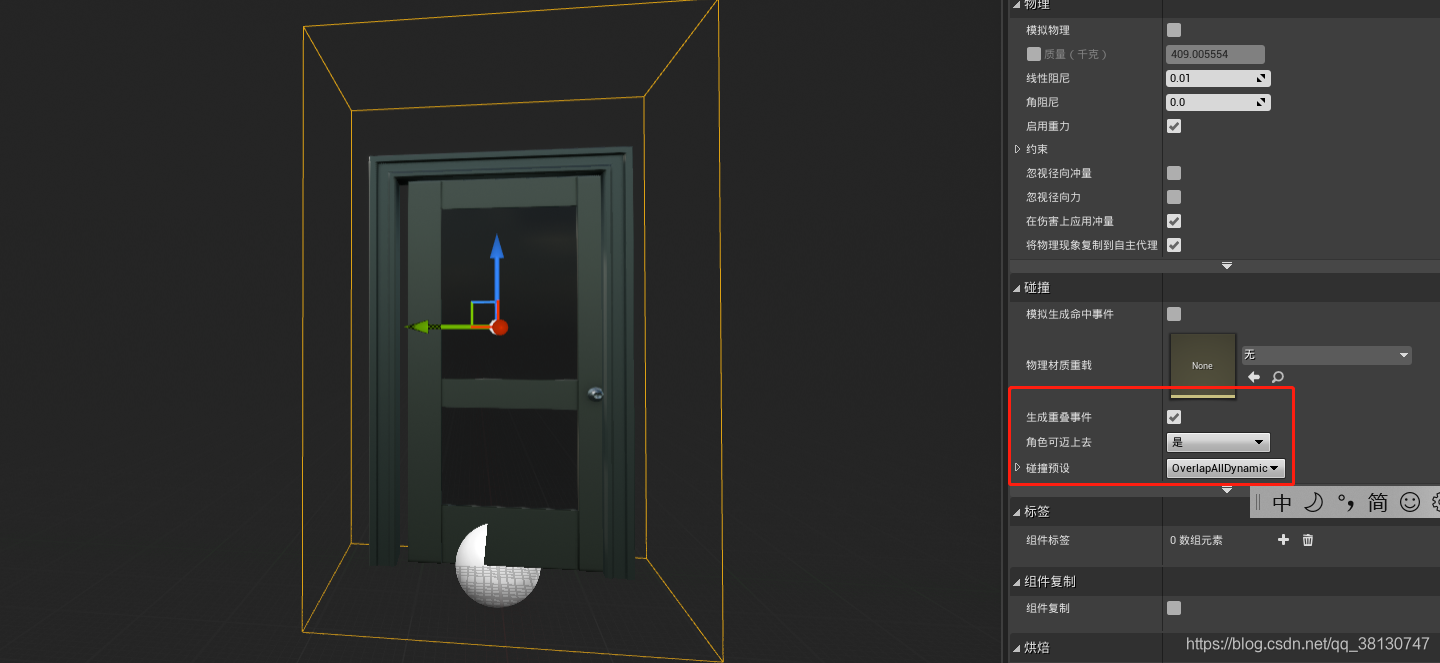

在资料中，门没有碰撞，可以在静态网格体中，双击，添加简单盒体碰撞。（在后续课程中会说明，如何解决这个问题。）

一，玩家相关

1，设置移动。

• 1，框选蓝图节点，按住c则可添加注释。

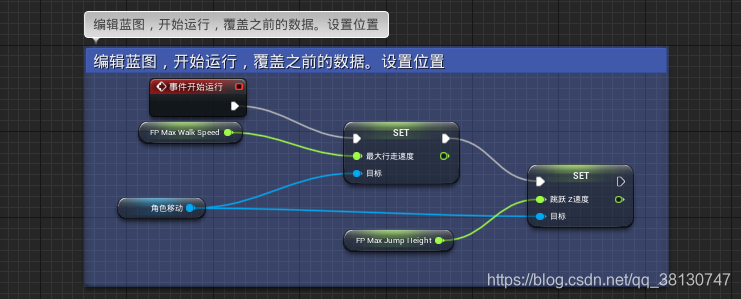

• 2，要将更改应用到具体的角色上，需要事件开始运行actor。

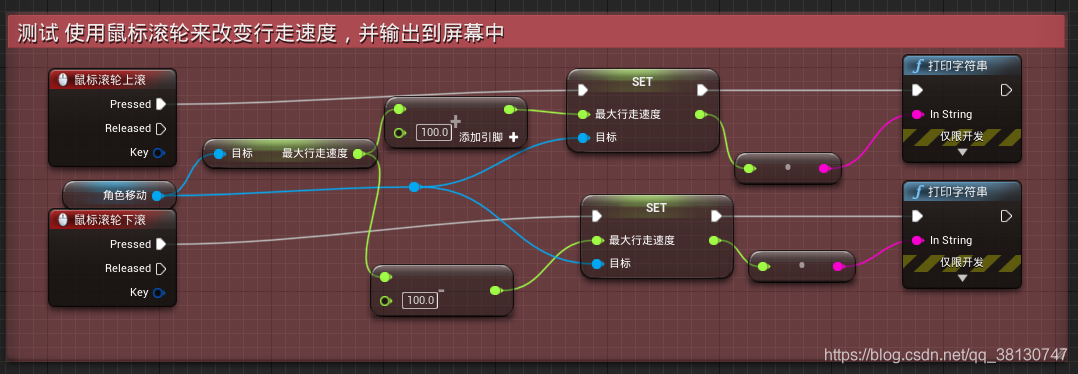

2，使用鼠标滚轮设置不同的移动速度，并将其输出字符串。

结果输出：

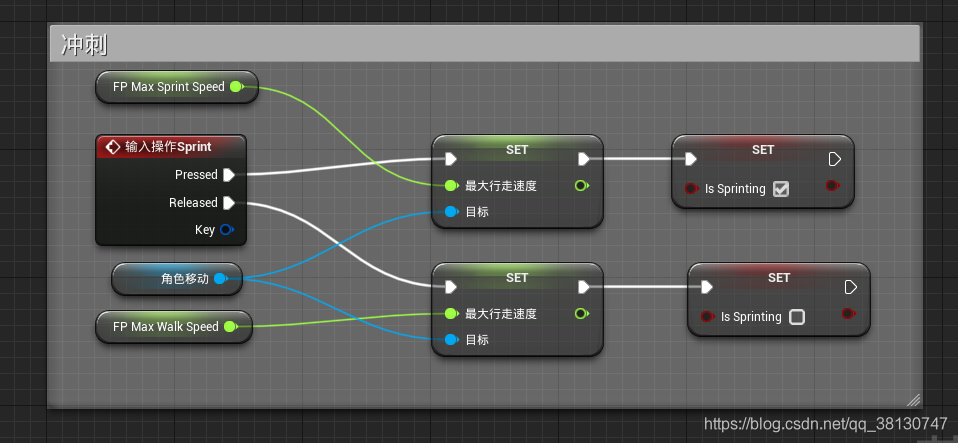

3，添加冲刺

1，在设置——项目设置——输入——添加一个操作映射 Sprint

2， 绑定按键。

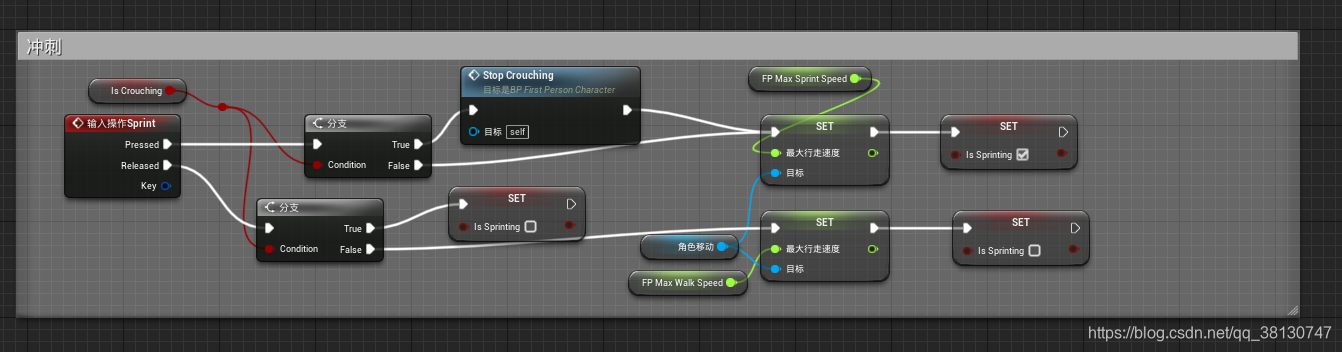

3，设置两个变量，一个是正常速度，另一个是冲刺速度，最后判断是否冲刺

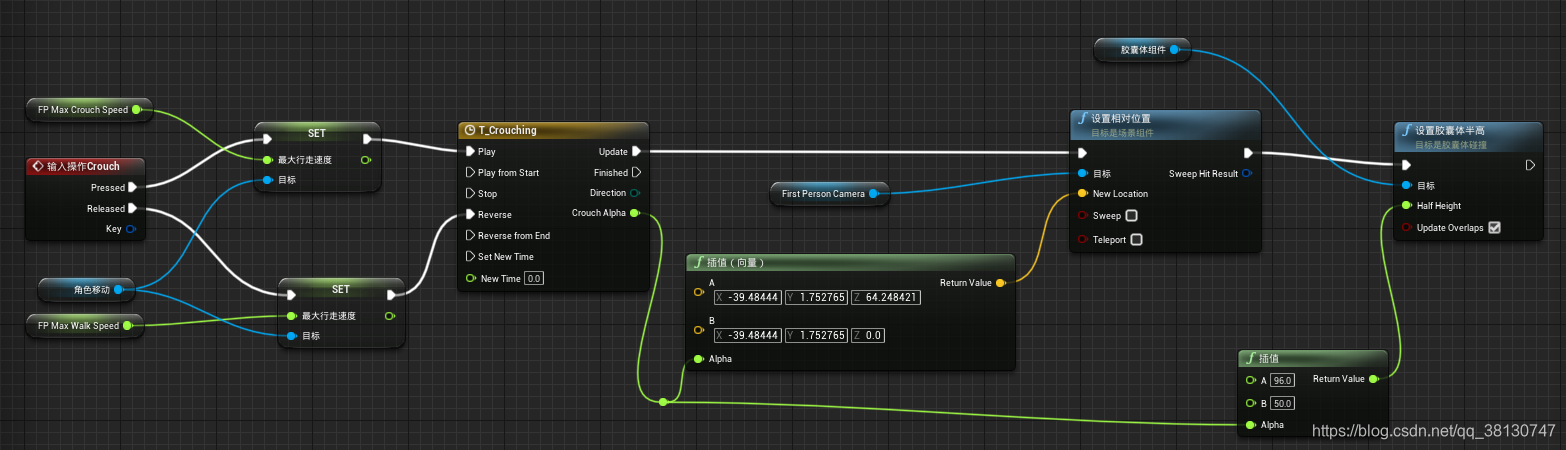

4，添加蹲伏

1，添加动作映射Crouching

2，添加时间轴

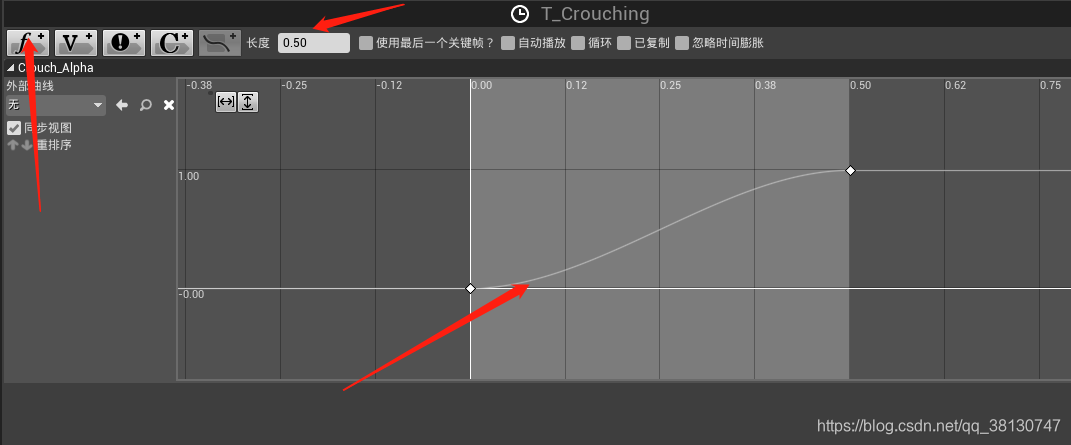

3，设置时间轴的长度为0.5s【蹲伏过度时间】

4，添加浮点型轨道，使其曲线变得平滑。

5，设置相机高度，实现蹲伏视角（没有必要，相机在胶囊体下，只要设置胶囊体即可）。

6，设置胶囊体高度，进一步使其高度降低。

7，解决一些逻辑（使用分支）

• 当蹲伏时不能冲刺，如果冲刺将自动解除蹲伏状态。
• 当冲刺时，蹲伏，则自动解除冲刺状态。

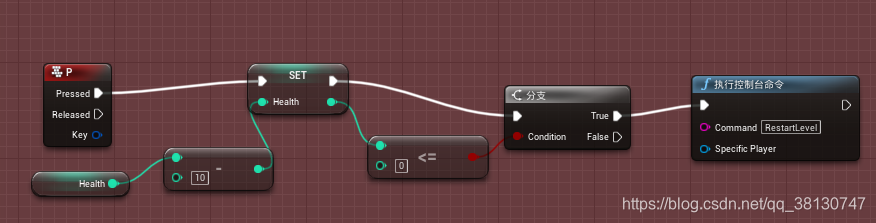

5，加血条和伤害测试

1，添加一个浮点型变量，用来表示生命值。

2，按住P即可减少血量。

3，如果血量为0，则重启游戏。

6，使用插件蓝图（控件），添加血条显示。

1,在内容浏览器中右键——用户节目——控件蓝图，命名为（WB_Healtbar），双击打开即可编辑。

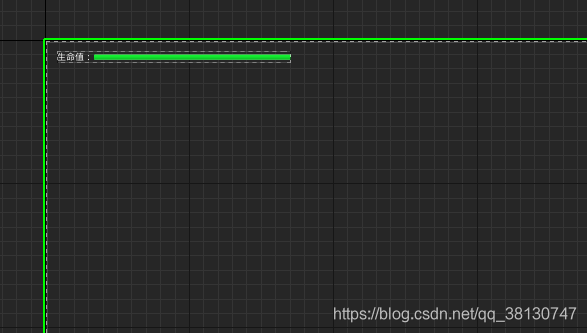

2，添加一个水平盒体，然后加入文本和进度条。

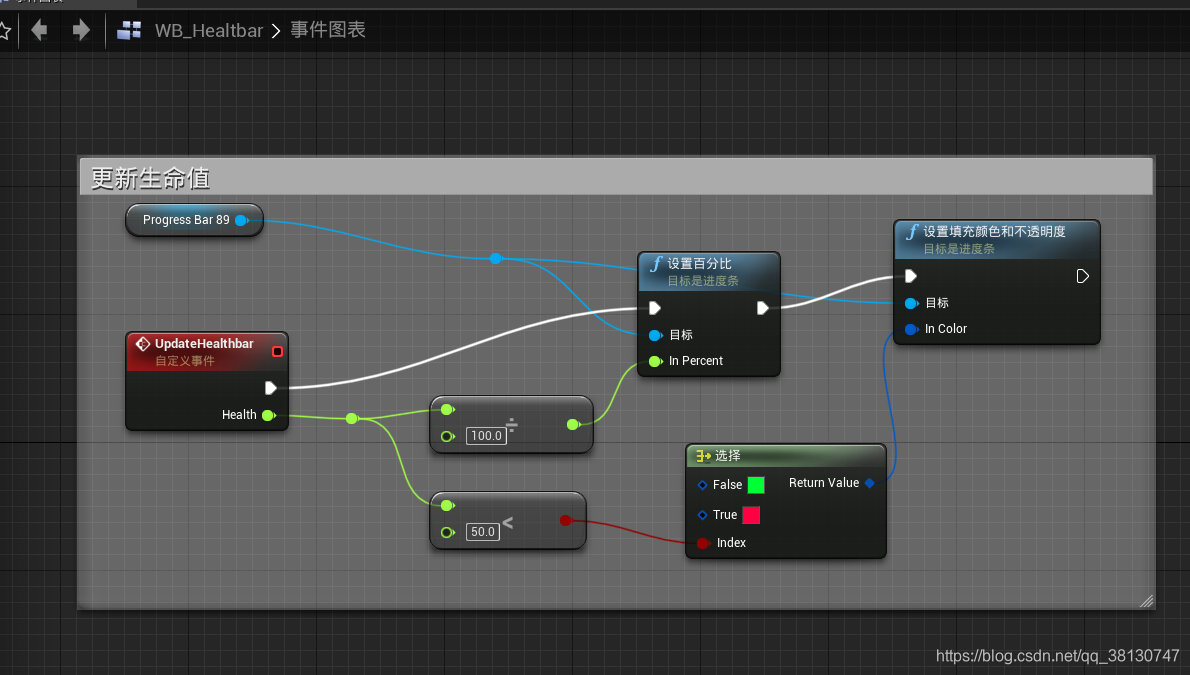

3，进入图表，添加自定义事件，设置百分比，如果血量低于50则进度条显示为红色，如果不是则显示为绿色。

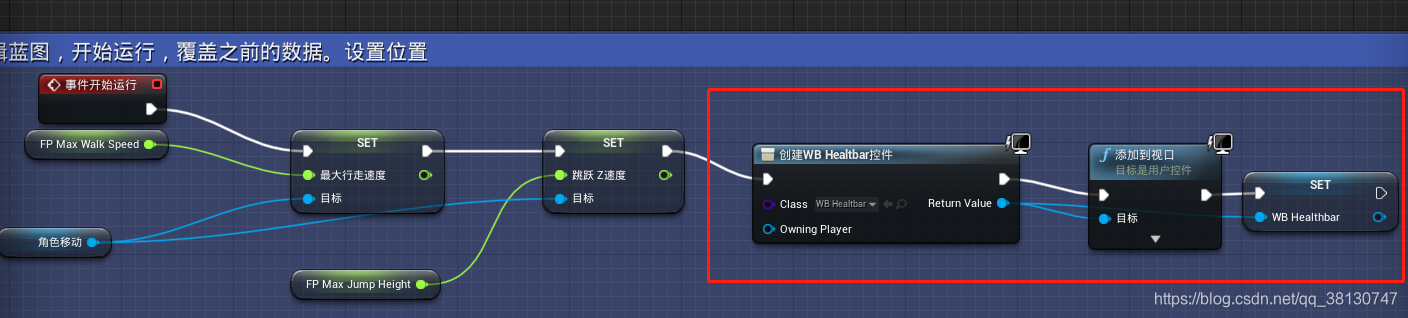

4，在开始运行蓝图中，创建控件，制订class为我们之前船舰的WB_Healtbar，然后添加到试图。

5，应用Healthbar控件，在Create WB Healtbar Widget 返回值提升为变量，获得引用WB_Healthbar,即可设置更新。

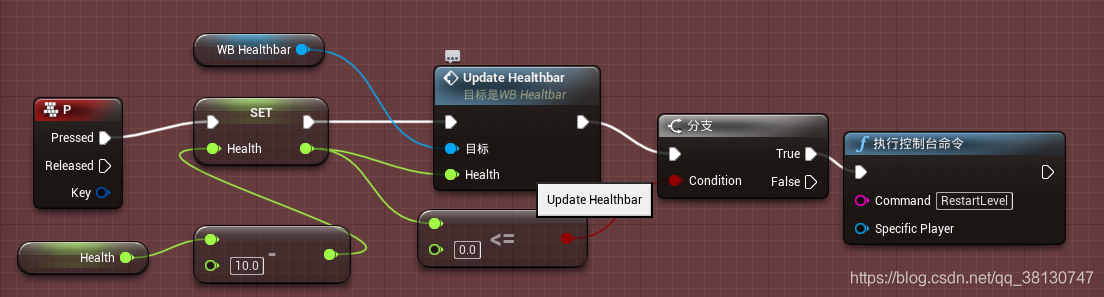

6，回到调试生命值。更新生命值

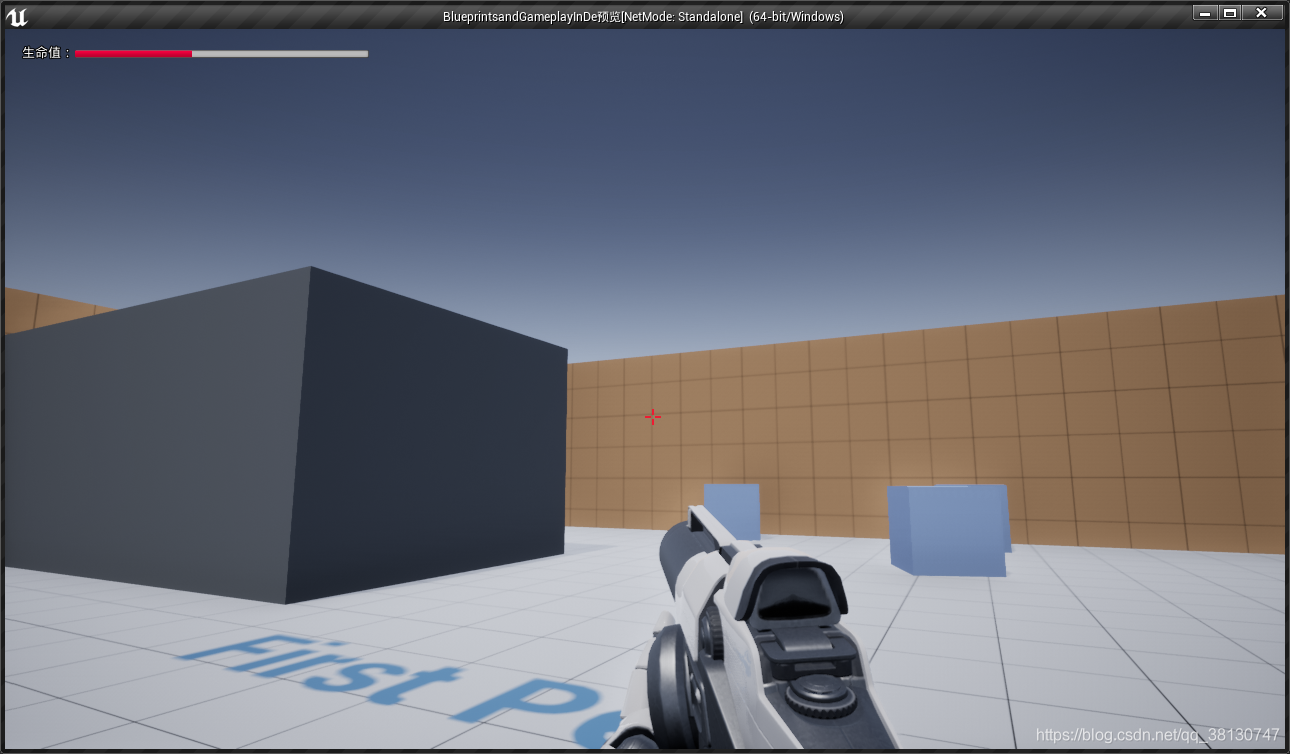

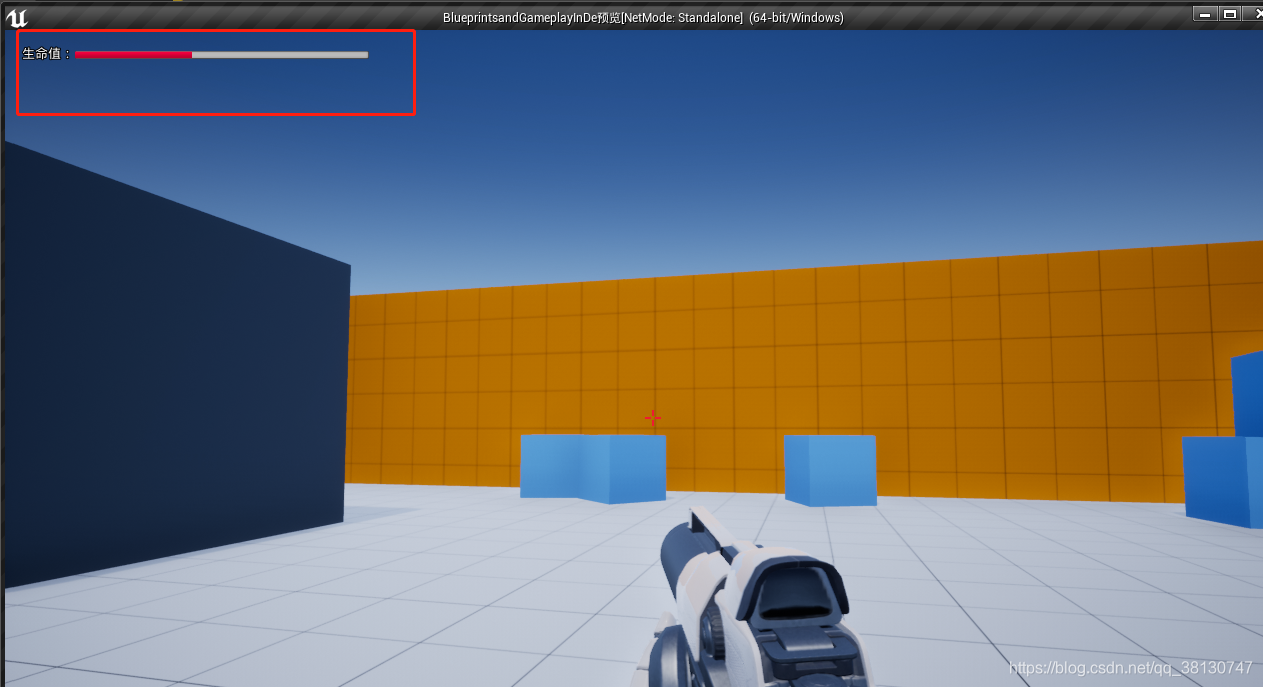

7，效果

7，后期处理体积（PostProcessVolume）

当角色受伤时，场景变暗。

1，添加PostProcess（后期处理组建），优先级设置为1，混合权重设置为0（设置场景中应用的比例）

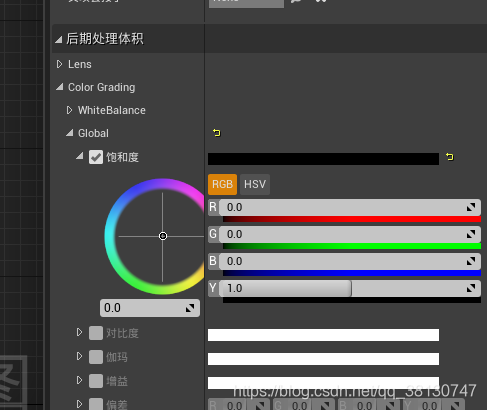

2，随着生命值的降低，场景中饱和度随之降低。混合权重到0时，饱和度也到0，设置PostProcess。

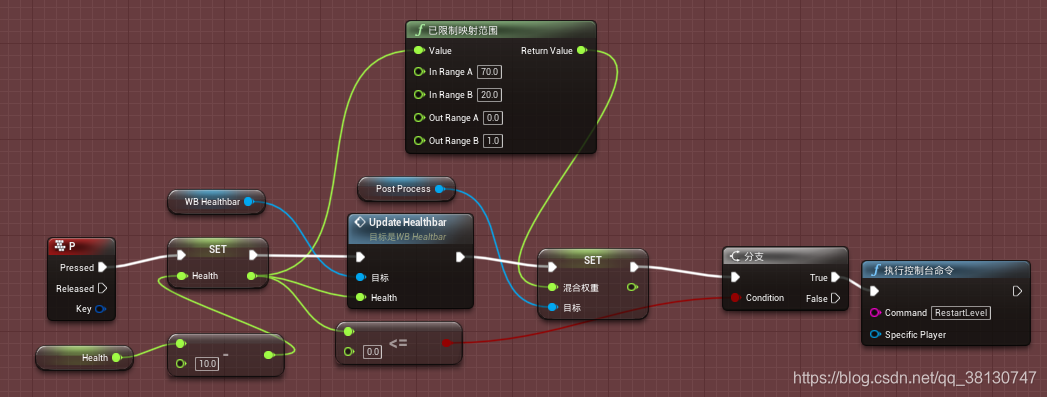

3，添加和生命值的互动。

4，限制映射范围，表示，当生命值高于70，则混合权重为1，当生命值低于20时，混合权重输出为0，此时饱和度为0

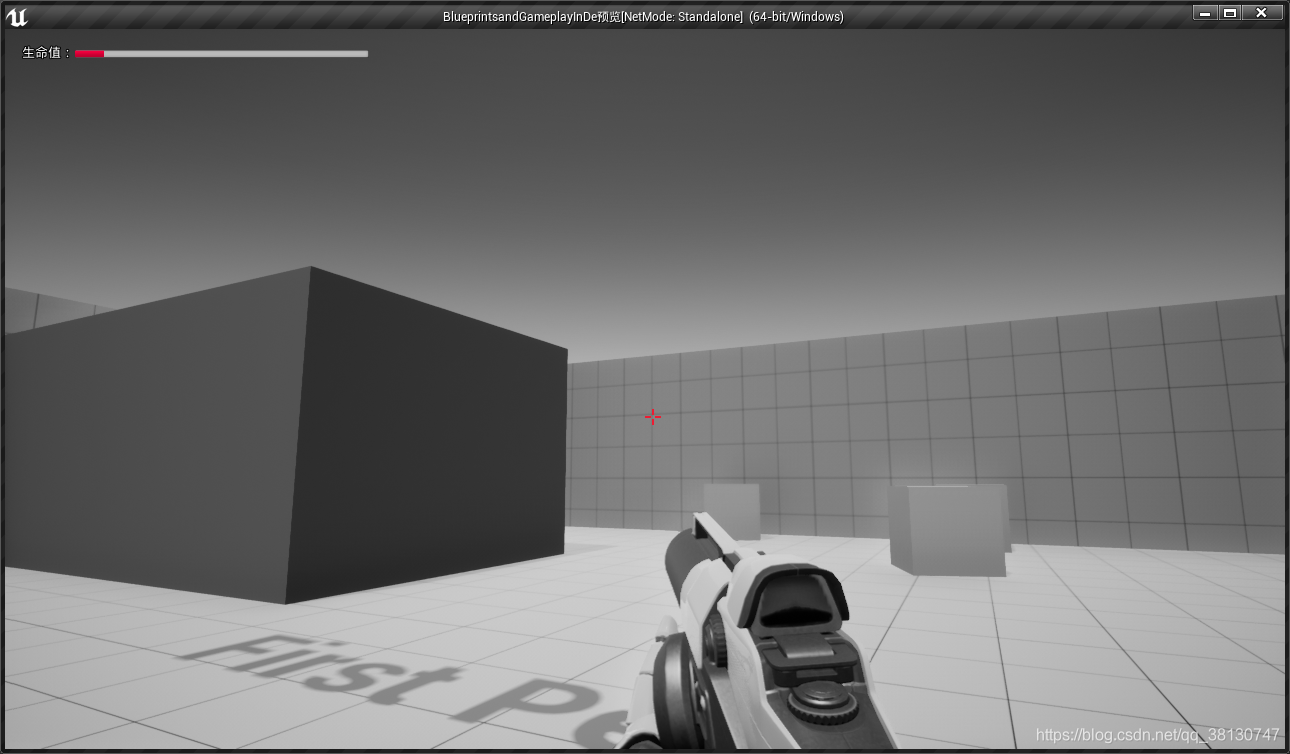

5，效果。

二，场景相关

1，创建大门父项。

• 在蓝图文件夹，创建Actor蓝图类，BP_Door_Parent

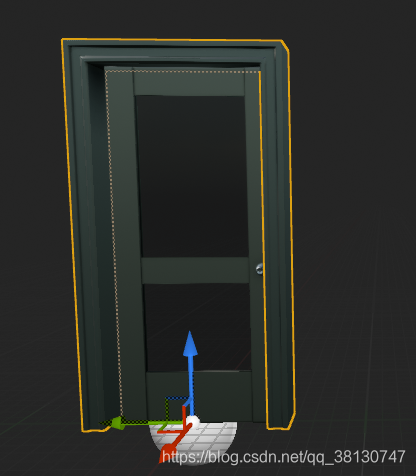

• 创建静态网格体组件，设置静态网格体。

• 添加事件列表

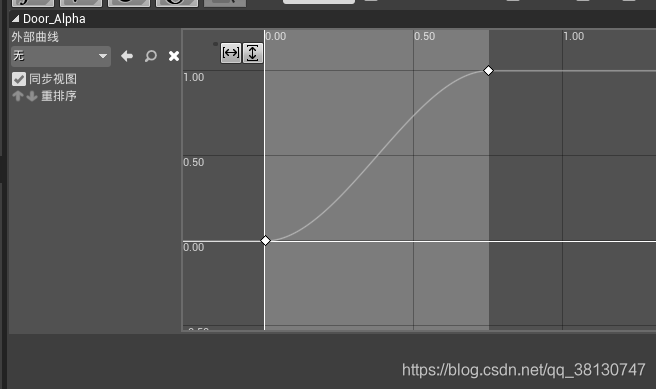

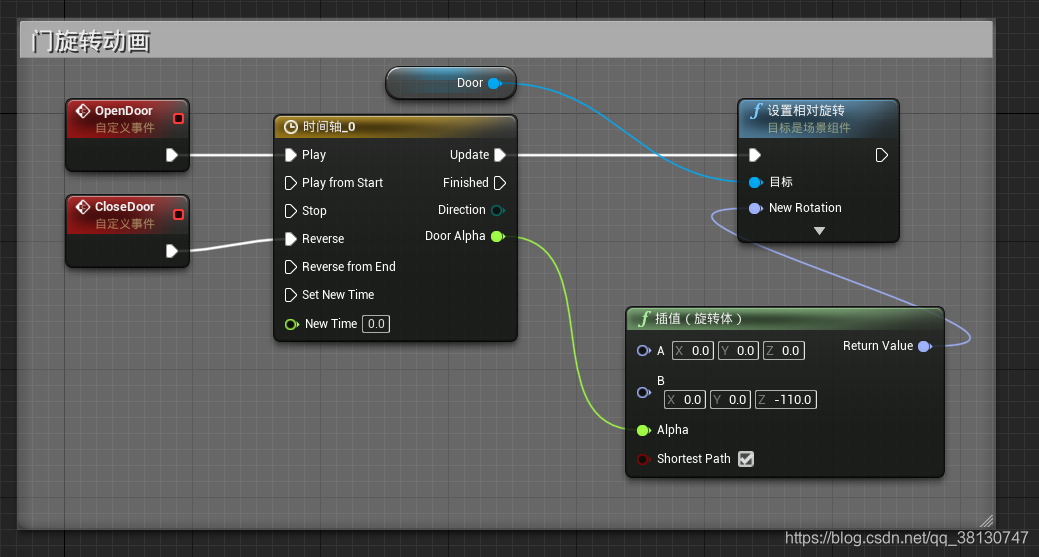

• 设置时间轴，开门时间0.75s。

• 设置更新旋转角度，勾选最近path防止旋转。

2，创建门子蓝图，并添加盒体碰撞。

• 调整门的宽度。在父蓝图上，右键创建子类、

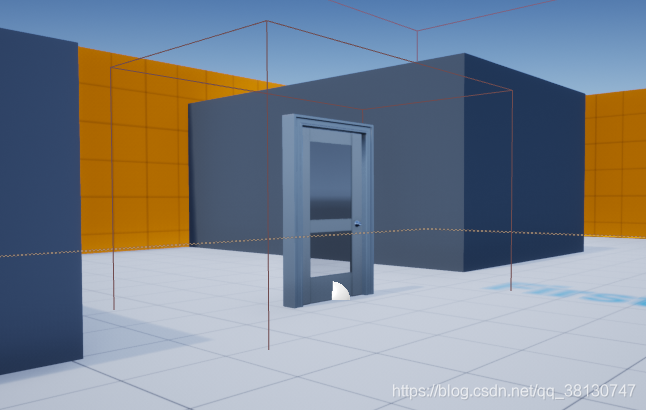

• 在子蓝图中，添加盒体碰撞，调整大小。设置重叠碰撞。

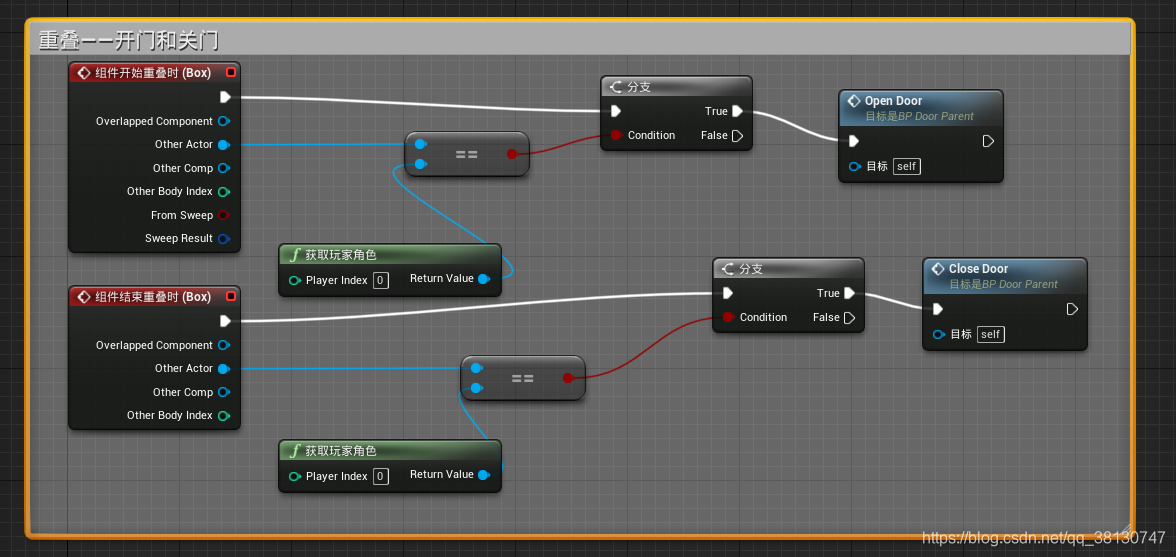

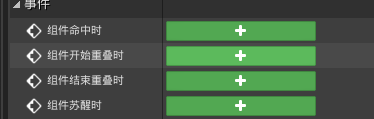

• 在事件中，创建重叠事件。



• 设置蓝图



• 将门子蓝图放入场景。



3，与其它Actor互动开门。

目的：创建一个压力板Actor，当有东西在其上时，门会打开。

• 创建Actor，和上面的几个步骤一致。

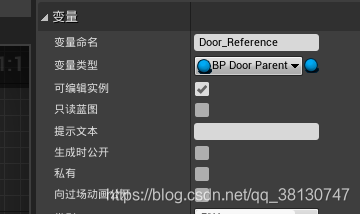

• 获得Door的父引用，创建一个变量，设置可编辑性。

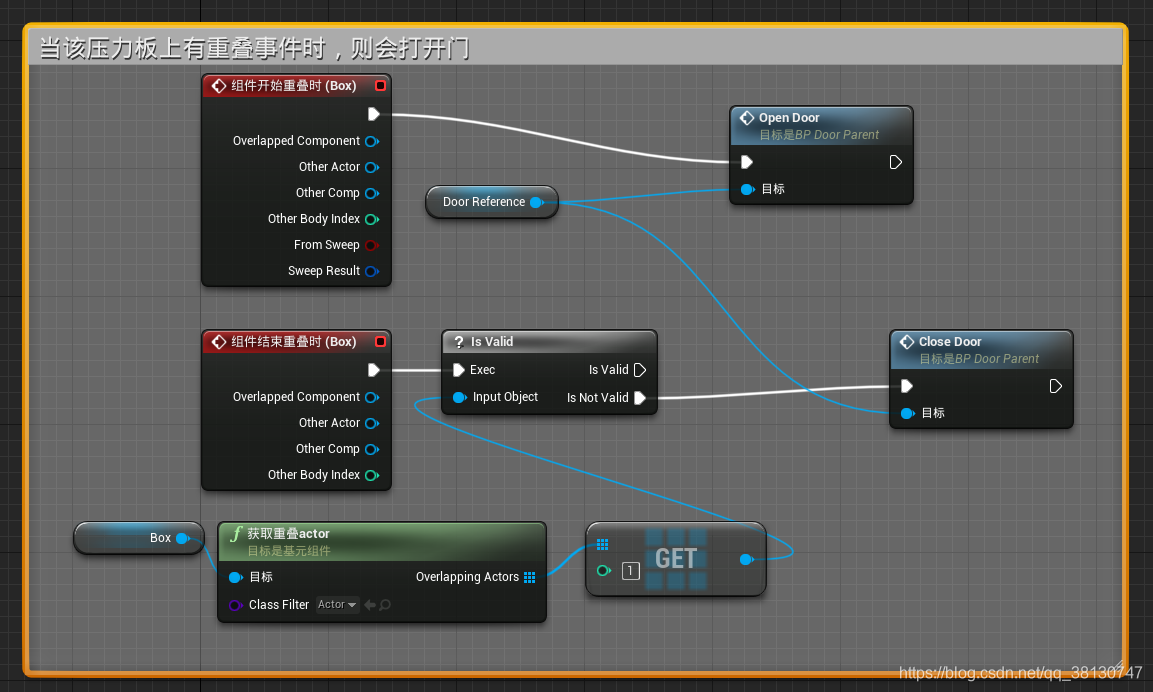

• 编辑重叠事件。

• 当有actor与其重叠时，则开门。

• 当玩家或者其他actor离开时关门。重叠对象返回的数组第一个actor为自身，故需要设置为1（其它actor）.

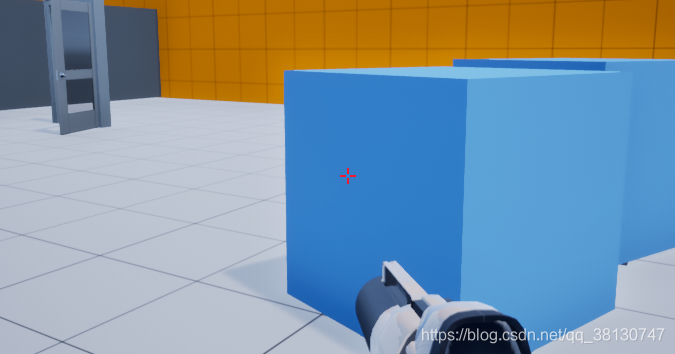

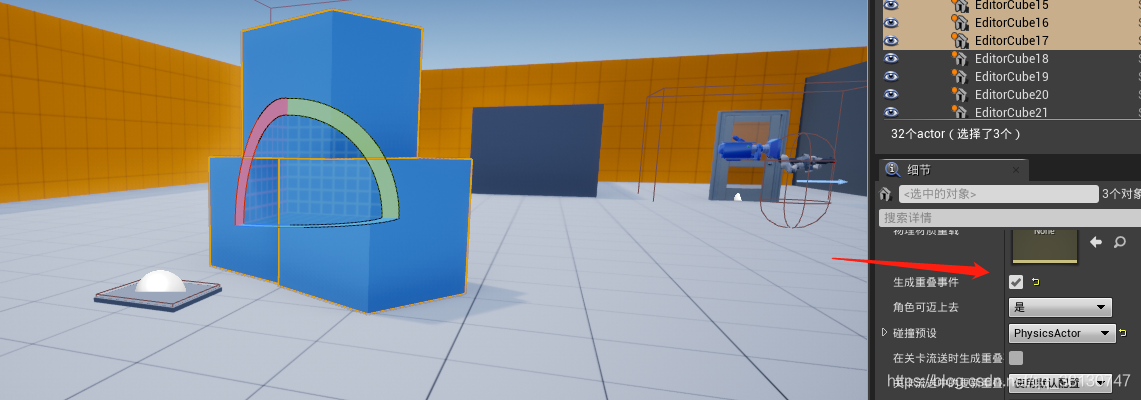

• 加入场景，为堆积物设置重叠事件。

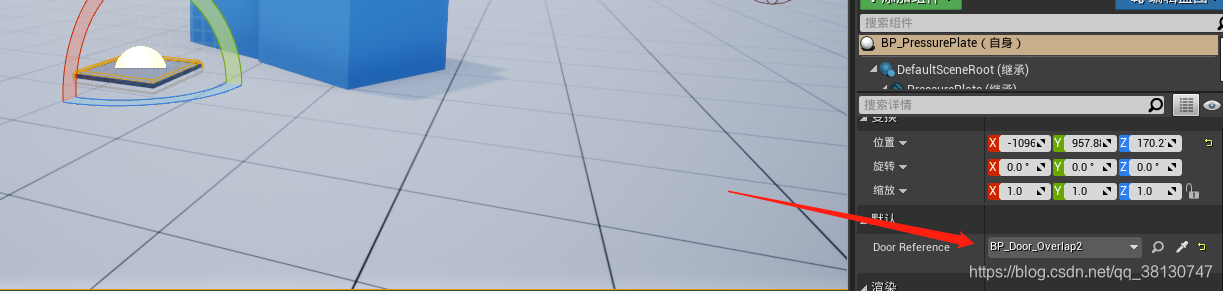

• 设置压力板引用。



• 效果

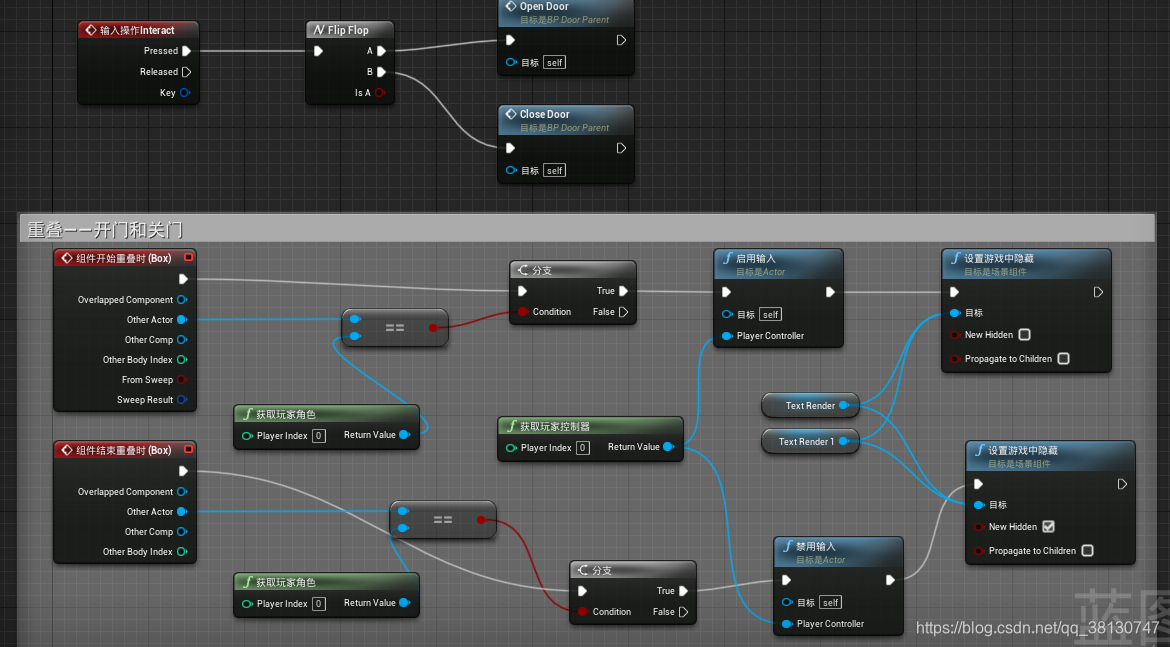

4，互动开门

• 添加一个操作映射，绑定到E键
• 获取玩家控制器，处理所有玩家输入。当玩家与门进行重叠时，则触发启用输入，离开时禁用输入。
• 当用户输入时，则可以进行轮换开门和关门动作（Flip Flop）。

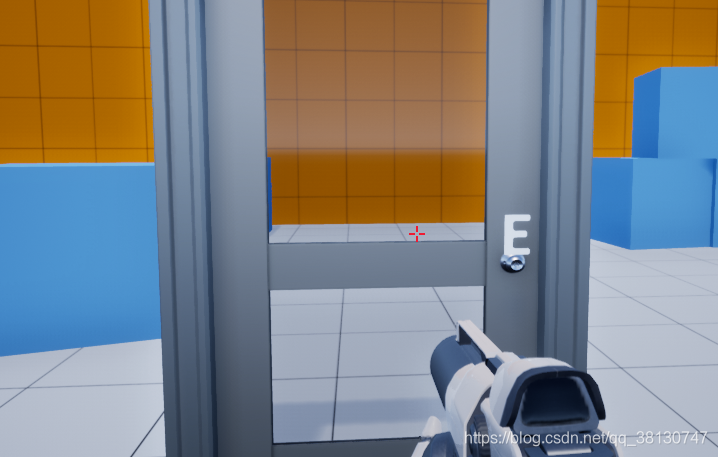

• 在视口中，添加文本组件，用于提示。设置渲染为游戏中隐藏。

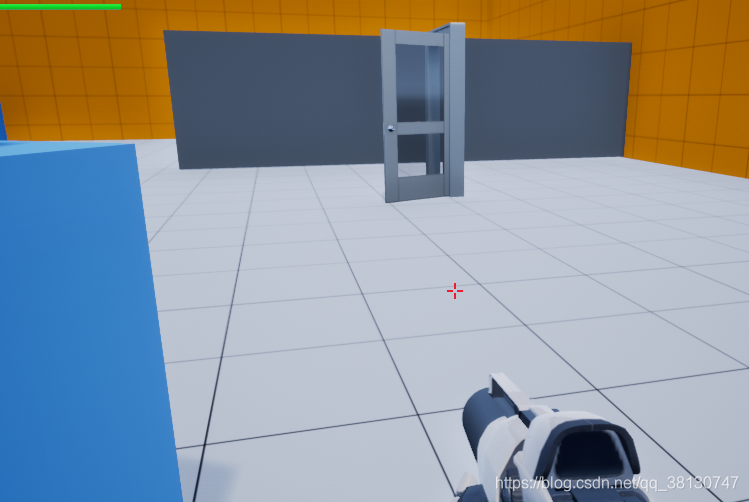

效果：

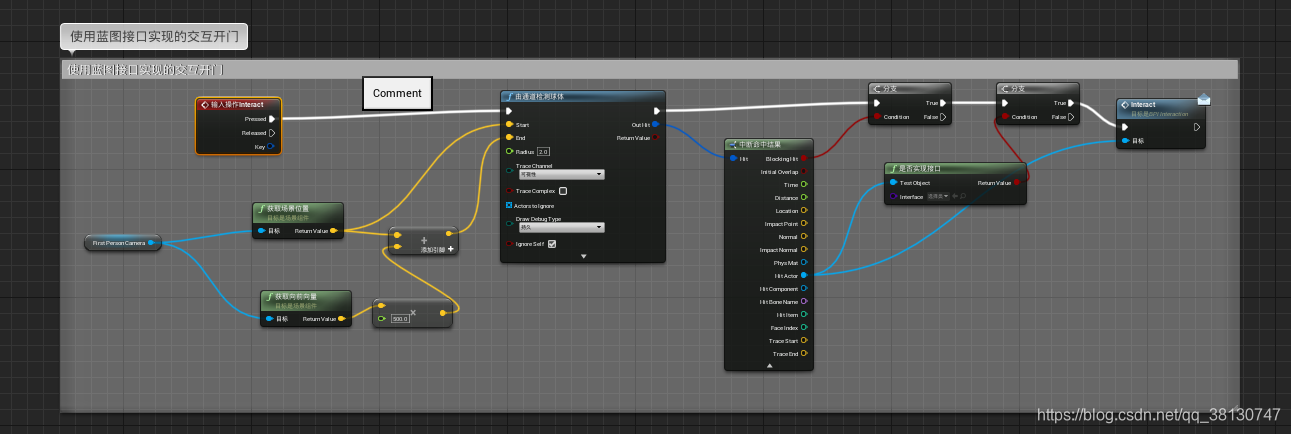

5，使用蓝图接口开门

• 创建蓝图接口BPI_Interaction,创建一个函数，“Interact”

• 创建一个子蓝图。

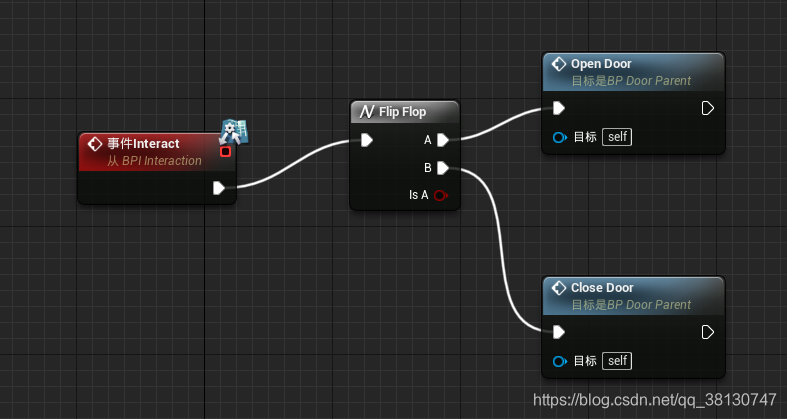

• 设置接口，右键实现方法，实现和4中的互动方法。



• 回到第一人称视角蓝图中。

• 将门加入。

• 设置通道监测球体（从一个点，向向量方向，画出一条线，碰到actor则可监测。）整个流程如下：

三，在场景中放入音效和粒子效果。

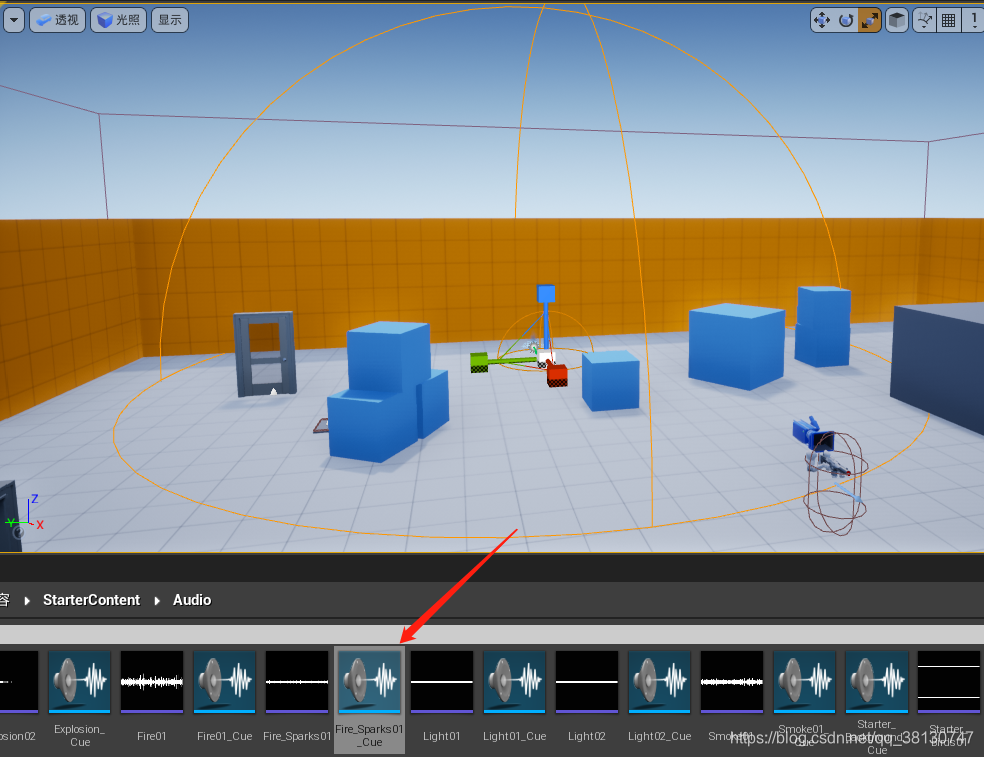

1，放置声音和效果。

在StarterContext中，放置声音和效果。当靠的越近声音越大。

2，在蓝图中放置声音和效果。

当子弹射击到物体表面时，产生爆炸。

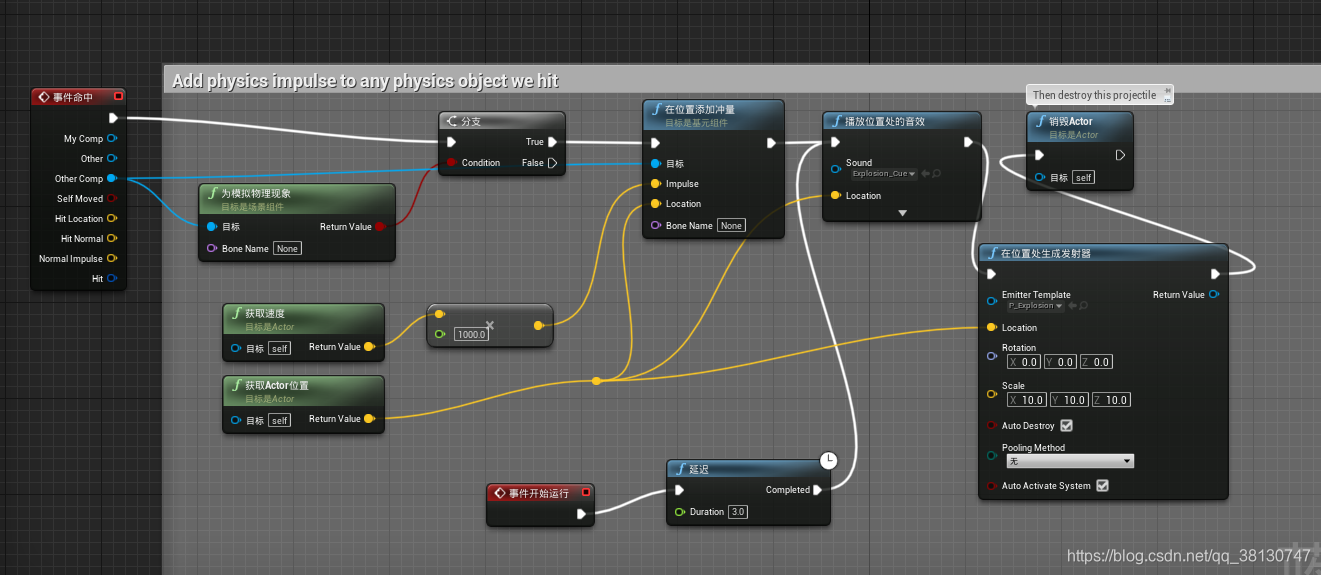

• 打开BP_FirstPersonProjectile蓝图类，修改在碰撞配置之后添加音效和粒子系统，如果没有碰撞，则在延迟3s后，产生碰撞。

效果：

2，在蓝图中放置声音和效果。

当子弹射击到物体表面时，产生爆炸。

• 打开BP_FirstPersonProjectile蓝图类，修改在碰撞配置之后添加音效和粒子系统，如果没有碰撞，则在延迟3s后，产生碰撞。

效果：
