概述

BGP协议排障的大致思路是，首先检查BGP邻居关系是否正常，然后检查BGP路由是否正确。如有必要，再检查BGP协议与其他路由协议的协同方面是否存在问题。

BGP协议故障问题大概有以下几种，我们针对下图的网络拓扑进行展开，详细解读。

BGP邻居（对等体）关系无法建立
- IBGP邻居（对等体）关系无法建立
- EBGP邻居（对等体）关系无法建立
BGP路由故障
- 没有学习到路由
- 路由器从EBGP邻居（对等体）学习到的路由在传递给IBGP时，没有修改下一跳
BGP路由黑洞

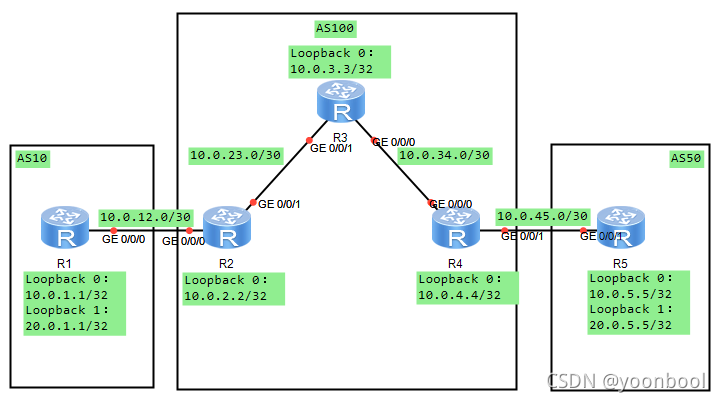

本实验网络中，R1、R2、R4、R5运行BGP协议。R1属于AS10，R2、R3、R4属于AS100，R5属于AS50，AS100内运行OSPF协议作为IGP，所有BGP邻居关系都使用Loopback 0接口来建立。R1的Loopback 1接口和R5的Loopback 1接口模拟了两个需要通信的网络。

BGP邻居（对等体）关系无法建立

EBGP邻居（对等体）关系无法建立

例：假设图中R1和R2的对等体关系无法建立

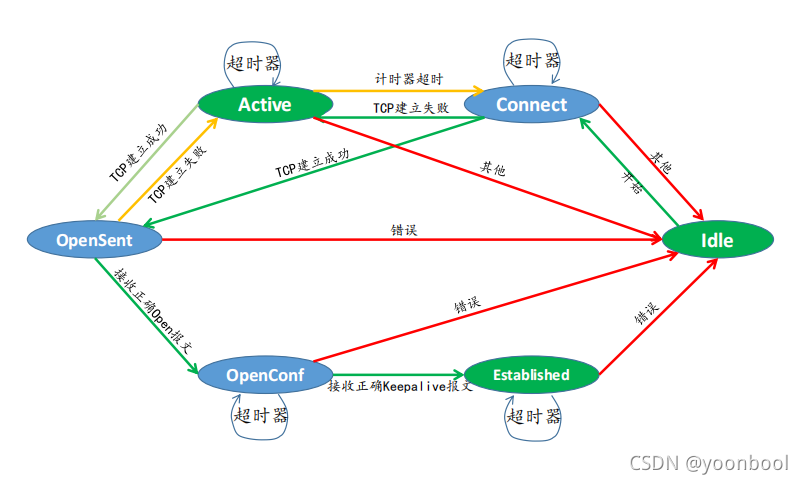

因为BGP是基于TCP会话连接的，所以在检查BGP邻居关系时，首先必须确认TCP连接没有问题。当然在查看TCP连接建立之前，首先使用Ping命令，查看两个对等体相互指定的peer {router-id}能否ping通。下图为BGP状态机。

BGP状态机

在路由器R1上，使用display bgp peer命令查看bgp邻居状态，重点关注State字段，如果State：Connect，根据BGP状态机，我们可得知，此时TCP连接建立失败。

在路由器在R1，上使用debugging bgp all；terminal debugging；打开调试功能，查看日志。

若输出CR TimerExpired，则表示重连计时器超时，TCP连接无法建立。并且提示State is changed from CONNECT to CONNECT，则表示BGP状态机一直在CONNECT状态转圈圈，在不停得尝试建立TCP连接

在路由器R1上，使用display tcp state命令查看TCP状态，如果看到R1向R2发送了SYN请求。并且179端口处于Listening状态，等待R2回送SYN_ACK，表明R1发给R2的TCP请求并没有获取R2的回应，在BGP的配置中，涉及到TCP建立连接问题的，只有在对等体建立时，双方的认证问题。此时可查看bgp的配置命令，双方的password是否设置，如果设置了，秘密是否一致。

如果State：Idle，根据BGP状态机，我们要打开debugging，查看是哪种状态转向的Idle

如果debugging显示，State is changed from OPENCONFIRM to Idle。根据BGP状态机，我们可知，在TCP中断，或者是传输出错的条件下，当R2无法正确接收R1的KeepAlive报文时，会出现这种状况。此时我们需要查看R1和R2的BGP配置信息。

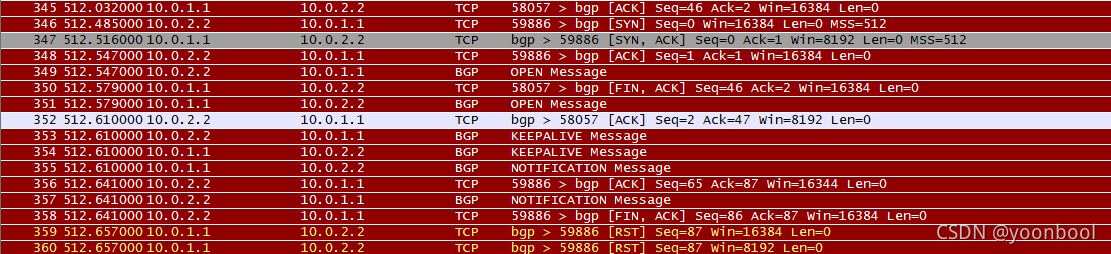

通过抓包我们看到，R1发送给R2的BGP报文出现了错误，并且R2触发了重传，这样R1的报文无法从10.0.1.1到达10.0.2.2。

从实验拓扑中，我们可以看到，R1和R2分别处于AS10、AS100，属于不同的AS区域，当R1和R2建立对等体时，属于EBGP对等体的建立。因为在建立EBGP对等体时，最大条数默认为1，而我们的配置，要求bgp通过LoopBack 0建立，这样就增加了一条，所以在配置BGP对等体时，需要设置ebgp-max-hop大于1。

peer {router-id} ebgp-max-hop {xx} //这里我们一般要求ebgp-max-hop为2即可，如果不添加数字，则默认设置最大条数为255

查看BGP邻居，即可正常建立对等体关系。

例：假设图中R4和R5的对等体关系无法建立

接下来我们将视角转向R4、R5，R4和R5也需要通过Loopback 0建立EBGP对等体。

在进行完基础的配置之后，如果无法建立EBGP对等体，首先可以通过debugging查看错误信息，若提示CR Timer Expired，则可以确定为TCP连接问题，我们可以通过display tcp status查看TCP连接状态。

在R5上查看TCP状态，如果R5在监听179端口，并且R5的Loopback 0的状态处于Syn_Rcvd,则表示，R5的Loopback 0收到了R4 Loopback 0的TCP请求SYN报文，但是R5没有向R4发送SYN请求，也没有回复SYN_ACK。出现这样的原因，则有可能因为R5不知道如何去往R4的Loopback 0(10.0.4.4)。

此时我们查看R5的路由表，display ip routing-table，可以发现，并没有去往10.0.4.4的路由，通过配置静态路由即可。

在这里我们可以看到，小小的疏忽，就有可能导致很复杂的Debugging过程，所有我们还是回到文章开头说到的：BGP是基于TCP会话连接的，在试图指定BGP对等体之间，一定要ping测互相指定对等体的地址的通断性。

如果通过debugging看到Error/Bad Peer AS，则表明其中一方的peer {router-id} as-number {as-number} as-number指定错误，通过查看bgp配置信息，修正即可。

IBGP对等体无法建立，排查过程与EBGP相仿，这里不再展开阐述。

BGP路由故障

没有学习到路由

例：此时所有BGP对等体建立完成，R1正常学习到了20.0.5.5/32的路由，R5没有学习到20.0.5.5/32的路由。

出现此类故障，我们采用逐段排查法，首先查看R4的BGP路由表（display bgp routing-table），如果R4也没有学习到20.0.1.1/32的路由，因为R4和R2为AS100 连通AS50和AS10的边界，此时我们需要关注R2。

查看R2的BGP路由表，如果R2学习到了20.0.1.1/32的路由，并且是可用的状态，正常情况下，R2应该会把这条路有传递给R4，但是R4并没有接收到这条路由，说明可能是该路由在R2向R4传递的过程中遇到了问题。

首先，我们查看R2、R4在BGP配置中，是否调用了路由控制策略。如果调用了路由控制策略，则表示路由策略将路由进行了过滤，调整路由策略即可。

如果R2、R4的BGP均没有调用路由控制策略，此时我们需要将关注点放到路由条目本身。我们知道，两个BGP对等体之间的路由传递过程是可以受到团体属性影响的，所以，不妨在R2上使用display bgp routing-table community命令，查看20.0.1.1/32是否携带团体路由属性。

注意：如果路由器从BGP对等体学习到一条携带了Community属性的路由，并且Community属性中包含“No-Adversity”，则这条BGP路由仅能供该路由器自己使用，该路由器不能将该BGP路由通告给任何BGP对等体

如果此条路由携带了团体属性，并且是No-Advertise，这样的话，此条路由条目仅可供R2自己使用，不可以通告给R4。

我们可以查看R1的BGP配置信息，可以看到，R1创建了团体属性策略，去往10.0.2.2的路由，均会携带团体属性。此时我们可以在R2创建策略，控制R2收到R1通告的BGP路由后，清除这些Community No-Advertise团队属性。

路由器从EBGP邻居（对等体）学习到的路由在传递给IBGP时，没有修改下一跳

如果此时R5还没有学习到20.0.1.1/32的路由条目，此时我们需要关注BGP路由的通告规则：当一台路由器从自己的IBGP对等体学习到BGP路由时，如果BGP同步被关闭，即使没有从IGP学习到相应的路由，它也会将这些BGP路由通告给EBGP对等体。并且只通告最优的路由。

此时我们查看R4的查看路由表，发现学习到的20.0.5.5/32并非是最优的，如果仅有此一条去往20.0.5.5/32的路由，但是没有被选为最优解，说明此路由在物理上不可达。此时我们需要关注此路由的下一跳，如果下一跳是10.0.1.1，则需要查看R4的路由表，显然，R4的路由表中，并没有去往10.0.1.1的路由。也就说明了，为什么R4没有将此条路由通告给R5。

发生此故障的原因，则是因为R2在学习到R1的去往20.0.1.1/32的路由时，并没有将下一跳修改为自己的地址，就将路由信息通告给了R4，导致R4学习到后此条路由后，并不知道通过R2可以到达20.0.1.1/32，默认其不可达。

此时，我们需要在R2设置，通告给R4的BGP路由时，要将下一跳地址，改为自己。

peer {R4-router-id} next-hop-local

在此强调，如果从一个AS到另外一个AS，发生了路由学习故障，一定要逐段排查，重点关注网络的边界。

那么，此时就万事大吉了吗？20.0.5.5和20.0.1.1逻辑上可达吗？

路由黑洞

在R1上使用源地址20.0.1.1ping测20.0.5.5

ping -a 20.0.1.1 20.0.5.5

非常失望......Request time out!!!!!!

我们知道路由器之间无需直连，只需保证TCP的连通性，即可建立BGP对等体关系，这样虽然使得路由的传递更加得灵活，也引入了新的问题：路由黑洞。

我们可以查看网络拓扑，当R2收到发往20.0.5.5的数据包时，进行路由查询，查询到的结果为，下一跳是R4，但是因为无法直接到达R4，于是R2查询IGP，R2发现可以通过OSPF到达R4，但是下一跳为R3，于是R2将包给了R3，但是在R3上没有运行BGP，所以R3无法通过BGP进行路由，只能查询路由表，发现路由表中，OSPF及其他IGP协议均无法获取去往20.0.5.5的路径，于是将该数据包丢弃。此时，在R3上形成了路由黑洞。

当从R1的20.0.1.1无法到达R5的20.0.5.5，我们可通过Tracert命令，检测去往目的地的每一条信息，对故障进行定位。

解决路由黑洞的方法有：
