一、MySQL的架构设计

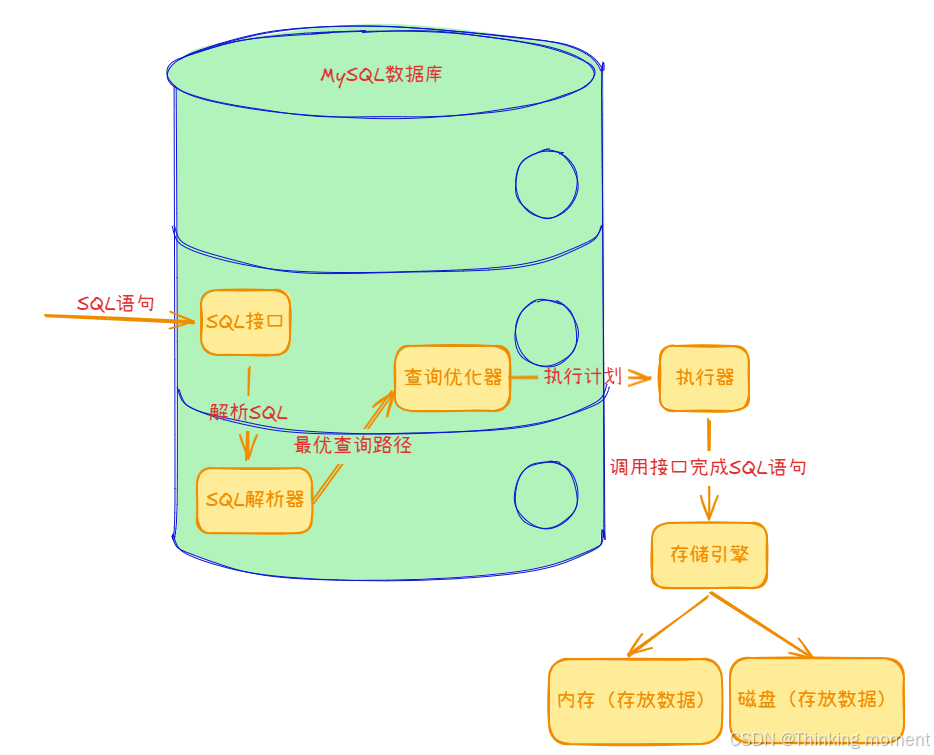

首先当我们通过数据库连接发送给MySQL一条sql语句时，MySQL会怎么操作呢？
1.1 SQL接口
他是一套执行SQL语句的接口，专门用于执行我们发送给MySQL的那些增删改查的SQL语句，当MySQL接收到我们发送的SQL语句时，会交给SQL接口去执行这条语句。
1.2 查询解析器
那么问题来了，SQL接口是怎么执行SQL语句的呢？
首先比如我们发送一条语句是这样的：
select id, name, age from user where id = 1;我们能看得懂这条SQL的意思，但是MySQL要是想看懂，就需要查询解析器了。
所谓的SQL解析，就是按照既定的SQL语法，对我们按照SQL语法规则编写的SQL语句进行解析，然后理解这个SQL语句要干什么事情。
1.3 查询优化器
当我们通过解析器理解了SQL语句要干什么之后，接着会找查询优化器（Optimizer）来选择一个最优的查询路径。
就是你这条SQL怎么执行最好、最快、效率最高是由查询优化器决定的，我们都知道SQL语句加索引能优化查询，但你以为加了索引就一定更好吗？有的时候你加了索引并查询，MySQL的优化器依然没有用索引，而是通过全表扫描，因为优化器认为，有些时候全表扫描比你加了索引查询还要好。
1.4 存储引擎执行SQL语句
最后按照优化器给的最优路径，存储引擎执行SQL语句。
那么问题又来了，既然叫做存储引擎，那么我们update的数据，或者select的数据，都存在哪啊？无非就是内存或者硬盘，那到底是存在内存还是硬盘呢？接着听我分析下一章节。
二、InnoDB存储引擎的架构设计
MySQL最常用的就是InnoDB存储引擎，那么我们今天借助一条更新语句的执行，来初步的了解一
下InnoDB存储引擎的架构设计。
update users set name='xxx' where id=10;那么这条语句是怎么执行的呢？我们接着上一章节的架构图来补充。
2.1 缓冲池（Buffer Pool）
InnoDB存储引擎中有一个非常重要的放在内存里的组件，就是缓冲池（Buffer Pool），这里面会缓存很多的数据，以便于以后在查询的时候，万一你要是内存缓冲池里有数据，就可以不用去查磁盘了。
引擎要执行更新语句的时候 ，比如对“id=10”这一行数据，他其实会先将“id=10”这一行数据看看是否在缓冲池里，如果不在的话，那么会直接从磁盘里加载到缓冲池里来。
2.2 undo日志
学过数据库的都知道事务，我们增删改的时候必须最后要提交事务，才能真正的修改数据，如果事务过程中出现了问题，我们可以进行回滚，将数据恢复原来的样子，undo日志就是用来干这个的。
假如“id=10”这一行数据缓冲池没有，那么就从磁盘上获取，并加载到缓冲池中，并且把旧值写入undo日志文件里，防止出现问题可以及时回滚。当把旧值写入undo日志文件中时，更新缓冲池里的数据，这时候属于“脏数据”，因为缓冲池是新数据，但磁盘却是旧数据。

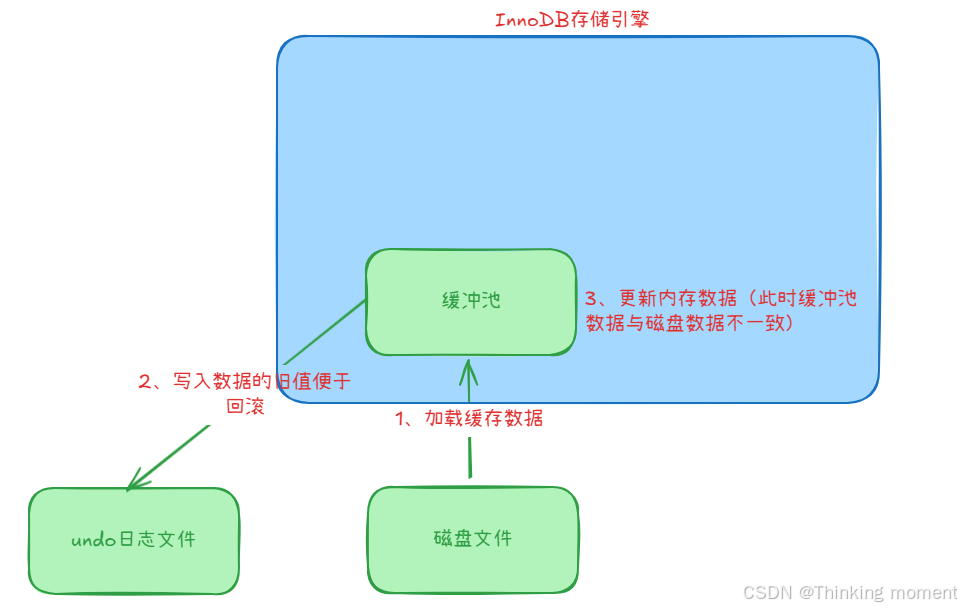

架构图如下：
2.3 redo日志（Redo Log Buffer）

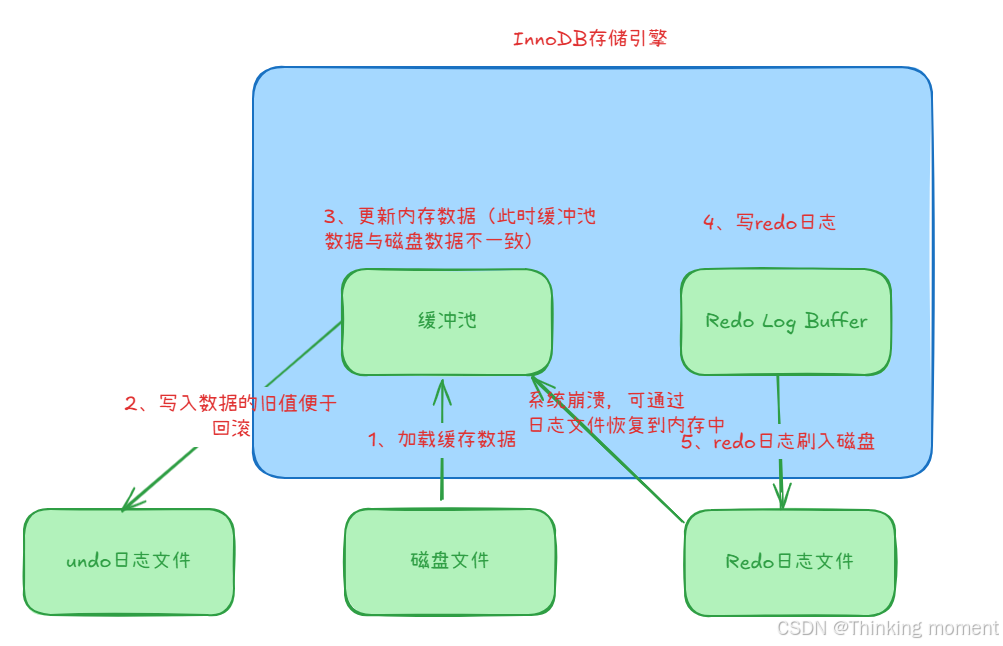

那么按上面的架构图来说，第三步更新缓冲池数据完毕，这时要把对内存所做的修改写入到一个Redo Log Buffer里去，这也是内存里的一个缓冲区，是用来存放redo日志的。
所谓的redo日志，就是记录下来你对数据做了什么修改，比如对“id=10这行记录修改了name字段的值为xxx”，这就是一个日志。
那么问题来了，这时MySQL宕机了，内存数据全部丢失，该怎么办？
其实不用慌，内存数据虽然丢失了，但你磁盘上真实数据还是旧的数据，你顶多这次操作不成功，数据不会有什么影响的。
2.4 提交事务的时候将redo日志写入磁盘中
接着我们想要提交一个事务了，此时就会根据一定的策略把redo日志从redo log buffer里刷入到磁盘文件里去。
此时这个策略是通过innodb_flush_log_at_trx_commit来配置的，他有几个选项。
等于0时
当这个参数的值为0的时候，那么你提交事务的时候，不会把redo log buffer里的数据刷入磁盘文件的，此时可能你都提交事务了，结果mysql宕机了，然后此时内存里的数据全部丢失。相当于你提交事务成功了，但是由于MySQL突然宕机，导致内存中的数据和redo日志都丢失了。
等于1时
当这个参数的值为1的时候，你提交事务的时候，就必须把redo log从内存刷入到磁盘文件里去，那么只要提交事务成功之后，redo日志一定在磁盘文件里，就算这个时候宕机，等重启MySQL后，自动读取磁盘里的redo日志，恢复之前做的修改。
注意：这时只是redo写入到redo日志磁盘文件中，并没有直接修改磁盘里的数据。
等于2时
提交事务的时候，把redo日志写入磁盘文件对应的os cache缓存里去，而不是直接进入磁盘文件，可能1秒后才会把os cache里的数据写入到磁盘文件里去。
这种模式下，你提交事务之后，redo log可能仅仅停留在os cache内存缓存里，没实际进入磁盘文件，万一此时你要是机器宕机了，那么os cache里的redo log就会丢失，同样会让你感觉提交事务了，结果数据丢了。
三、binlog日志
实际上我们之前说的redo log，他是一种偏向物理性质的重做日志，因为他里面记录的是类似这样的东西，“对哪个数据页中的什么记录，做了个什么修改”。
而且redo log本身是属于InnoDB存储引擎特有的一个东西。
而binlog叫做归档日志，他里面记录的是偏向于逻辑性的日志，类似于“对users表中的id=10的一行数据做了更新操作，更新以后的值是什么”。
binlog不是InnoDB存储引擎特有的日志文件，是属于mysql server自己的日志文件。
所以其实我们上一讲讲到，在我们提交事务的时候，会把redo log日志写入磁盘文件中去。然后其实在提交事务的时候，我们同时还会把这次更新对应的binlog日志写入到磁盘文件中去。
3.1 binlog刷盘策略
sync_binlog等与0时
他的默认值是0，此时你把binlog写入磁盘的时候，其实不是直接进入磁盘文件，而是进入os cache内存缓存。
所以跟之前分析的一样，如果此时机器宕机，那么你在os cache里的binlog日志是会丢失的。
sync_binlog等与1时
如果要是把sync_binlog参数设置为1的话，那么此时会强制在提交事务的时候，把binlog直接写入到磁盘文件里去，那么这样提交事务之后，哪怕机器宕机，磁盘上的binlog是不会丢失的。
3.2 基于binlog和redo log完成事务的提交

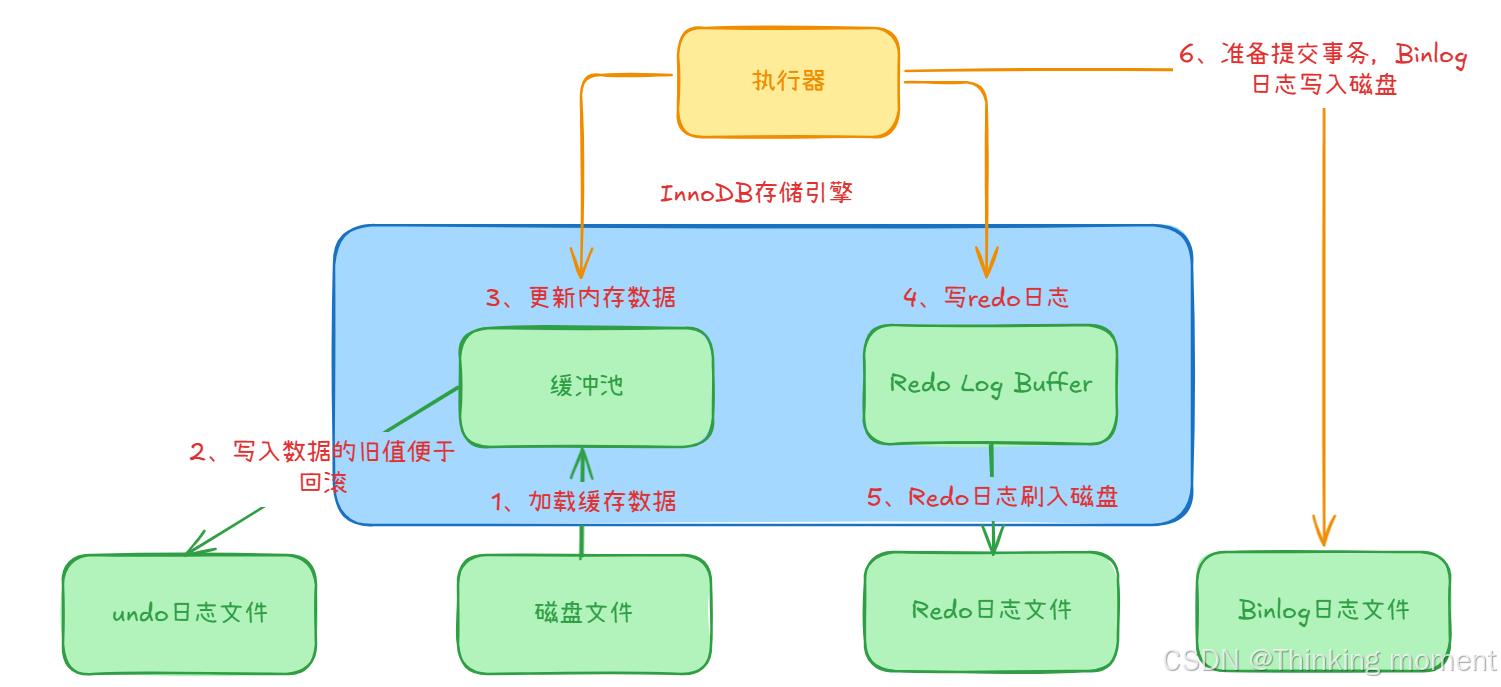

当我们把binlog写入磁盘文件之后，接着就会完成最终的事务提交，此时会把本次更新对应的binlog文件名称和这次更新的binlog日志在文件里的位置，都写入到redo log日志文件里去，同时在redo log日志文件里写入一个commit标记。在完成这个事情之后，才算最终完成了事务的提交
那么标记的意义是什么？
说白了，他其实是用来保持redo log日志与binlog日志一致的。
比如第五步完成后宕机了，那么事务就算没有完成，就会回滚。同理第六步完成后宕机了，一样没有在redo log日志中写入commit标记，一样算没有完成，同样会回滚。
3.3 后台IO线程随机将内存更新后的脏数据刷回磁盘
如果所有步骤都完成了，redo log日志中也写入了commit标记，那么就等MySQL后台的IO线程，会在之后某个时间里，随机的把内存buffer pool中的修改后的脏数据给刷回到磁盘上的数据文件里去。

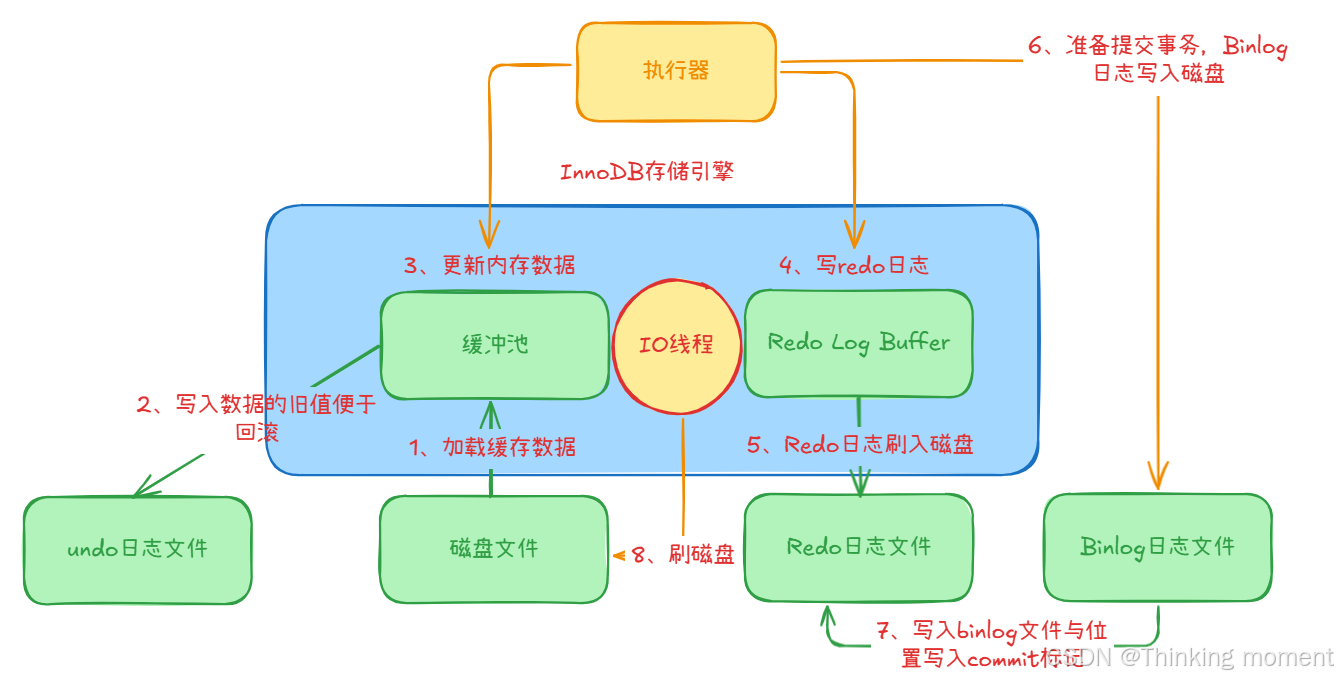

最终版架构图：
