HDMI接口ESD防护低容值四通道TVS排GTT5S060CM冠通电子(GT)

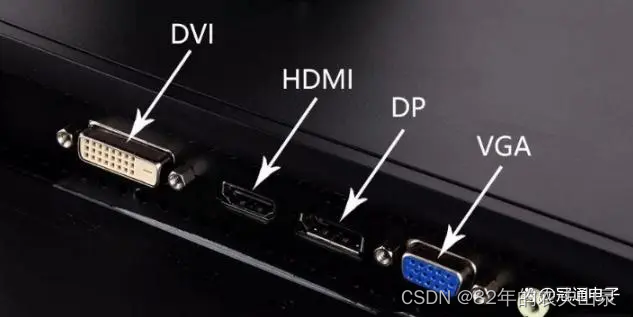

一、HDMI 简介：

最新的HDMI 2.1 相比于HDMI 2.0，带宽速率从18Gbps提升到了48Gbps，可用于复杂的数据传输，可以完整支持4K/120Hz、8K/60Hz、10K等分辨率和刷新率的无损视频，并同时支持高动态动态视频HDR技术。随着HDMI2.1规范的发布，在方案厂商和系统厂商的不懈努力下，具备此新技术的创新产品也被不断推向市场。由于数据传送速度这么高，要求电路板的电容小，确保信号的素质很好，这给电路板的设计带来了新的挑战。在解决这个问题，实现可靠的静电放电(ESD)保护时，这点尤其重要。在HDMI系统设计中增加ESD保护时，如果选用合适的办法，就可以把问题简化。冠通电子的ESD和过电流保护参考设计，符合HDMI 2.1规范，达到IEC61000-4-2关于ESD保护的要求，并且可以优化电路板的空间，所有这些可以帮助设计人员减少风险。

二、HDMI接口ESD选型注意事项：

1、寄生电容Cj ：

HDMI 1.0-1.2：数据速率最高可达4.95 Gbps。

HDMI 1.3-1.4：数据速率可达10.2 Gbps。

HDMI 2.0-2.1：数据速率最高可达18 Gbps。

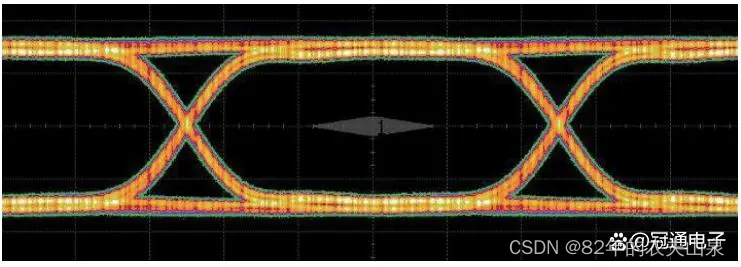

在选择ESD保护二极管为确保TMDS线的信号完整性时，寄生电容成为最重要的参数之一。当选择适合HDMI 的ESD保护二极管时，首先考虑二极管结电容，确保二极管的电容符合TMDS线允许的电容预算，进行选择时，要找小于0.5pF。

2、钳位电压Vc

ESD(静电放电)二极管的钳位电压是指在其工作时，当受到静电冲击时，二极管将开始导通并将其两端的电压钳制在一个相对稳定的水平上，称为钳位电压。ESD二极管的钳位电压通常在数据手册中有详细说明。一般来说，ESD二极管的钳位电压越低越好，因为这意味着它可以更快地对抗静电放电并且对受保护的器件造成的压力更小。

3、工作电压Vrwm

HDMI接口ESD 是选择3.3V 还是5V根据 输出HDMI接口的控制器接口能承受的电压水平，这一点很重要。冠通电子有5V /3.3V DFN2510-10L封装ESD:GTT3V3S060CM,GTT5S060CM,和5V带回扫的GTT5H008CM。

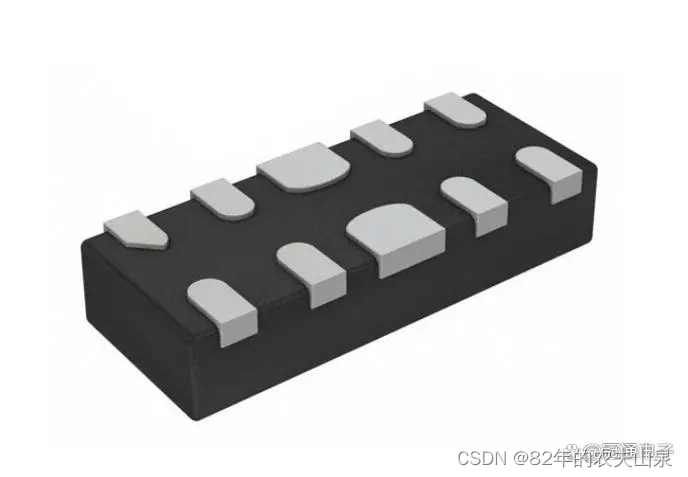

三、GTT5S060CM产品概述

特征和优势:

• 0.60pF TYP电容

• ESD，IEC61000-4-2，±30kV（触点），±30kV（空气）

• 15V低嵌位电压@ IPP=3.0A（tP=8/20μs）

• 小尺寸DFN包装

• 实现极佳的信号完整性

• 符合ELV标准

• 无卤素，无铅，符合RoHS

• 符合AEC-Q101标准

超低电容二极管阵列系列为全世界最具挑战性的高速串行接口提供可维持信号完整性的单向ESD保护。

四、GTT5S060CM产品应用接口

• USB 3.1, 3.0, 2.0

• HDMI 2.0, 1.4a, 1.3

• DisplayPort™

• Thunderbolt（Light Peak）

• V-by-One®

• LVDS接口

• 消费类、移动及便携式电子产品

• 带有高速接口的平板电脑和外部存储设备

• 需要小尺寸封装、高ESD性能的应用

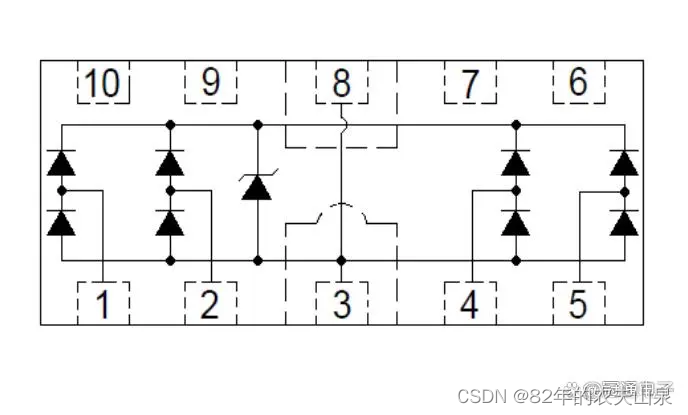

GTT5S060CM是瞬态电压抑制器(TVS)二极管阵列，具有IEC标准静电放电(ESD)、快速放电(EFT)和电缆放电事件(CDE)保护功能，从而可保护敏感器件，可用于保护最多四个高速数据线和一个电源线(Vcc)。

GTT5S060CM属于Semtech低电容保护器件RailClamp系列，它采用一种专有工艺技术，频率高于2GHz时，零信号衰减的数据线路电容为0.6pF。该器件所提供的ESD保护可达IEC 61000-4-2 ±30kV(空气)和±30kV(接触)及IEC 61000-4-5(浪涌) 5A(8/20 us)，EFT保护可达IEC 61000-4-4 40A(5/50 ns)。

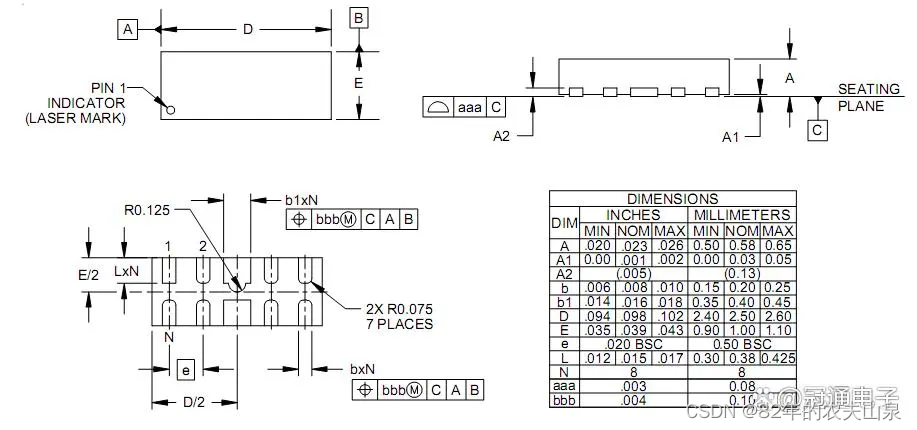

五、GTT5S060CM封装尺寸

封装选择采用常规的2.5毫米x1.0毫米封装，能够简化走线布局，显著节约电路板空间。提供超过30kV的触点ESD保护（IEC61000-4-2），同时保持极低的泄漏及动态电阻，同时该系列为信号完整性和可用性设定了更高的标准。

冠通电子瞬态电压抑制 (TVS) 电路保护二极管可保护数据接口免受 ESD、雷电和其他破坏性电压瞬变引起的损坏或闩锁。我们的电路保护设备具有低钳位电压、低电容和低泄漏电流的特点。

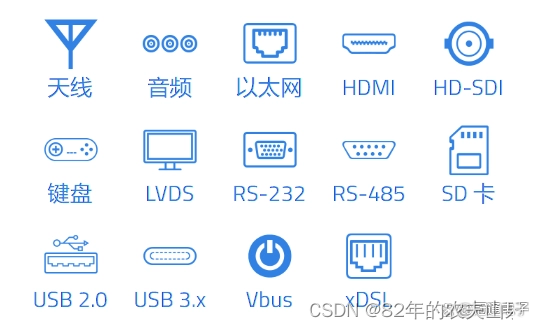

作为数据接口保护市场的领头羊，冠通电子TVS 器件保护所有电子系统接口上常见的重要数据端口和对 ESD 敏感的触点。下图列举了我们的 ESD 保护产品组合保护的部分数据端口。更多ESD/TVS防护器件请关注冠通电子(GT ELECTRONIC) 官网
