硬件准备

1 .wemos d1 mini (ESP8266)
2.灯条应该是ws2813吧
3.小爱音箱

查看资料

  1. 点灯科技接入小爱流程 https://diandeng.tech/doc/xiaoai
  2. blinker库,下载后导入Arduino中 https://github.com/blinker-iot/blinker-library
  3. 灯条的库下载 https://github.com/adafruit/adafruit_NeoPixel

点灯科技app控制灯条程序


#define BLINKER_WIFI						//wifi设备
#define BLINKER_MIOT_LIGHT		//小爱 灯 设备,用于小爱音箱绑定识别设备类型,这个不加,同步不出来设备
#include <Blinker.h>							//blinker库
#include "Adafruit_NeoPixel.h"			//灯条库

//灯带IO口
#define PIN           5
//灯个数
#define NUM_LEDS     33
//亮度
#define BRIGHTNESS 255

Adafruit_NeoPixel strip = Adafruit_NeoPixel(NUM_LEDS, PIN,  NEO_KHZ800 + NEO_RGB);

char auth[] = "b*******0";//创建设备时的密钥
char ssid[] = "wifi_name";	//wifi名
char pswd[] = "pas";			//wifi密码

// 新建组件对象
BlinkerButton Button1("btn-gz2"); //app中按键的ID
BlinkerRGB RGB1("col-kxr");       //颜色选择器的ID

// 按下按键即会执行该函数
void button1_callback(const String & state)
{
    BLINKER_LOG("get button state: ", state);
    Blinker.vibrate();
    if(flag == 0)
	{
	  flag=1;
	  colorWipe(strip.Color(0, 0, 0, 255), 1); // 设置灯条关
    }
    else
	{
	    flag = 0;
	    colorWipe(strip.Color(255, 255, 255), 1); //设置灯条白光
	}
}
//颜色选择器,根据颜色选择器选择的颜色改变RGB灯条
void rgb1_callback(uint8_t r_value, uint8_t g_value, uint8_t b_value, uint8_t bright_value)
{
    digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
    BLINKER_LOG("R value: ", r_value);
    BLINKER_LOG("G value: ", g_value);
    BLINKER_LOG("B value: ", b_value);
    BLINKER_LOG("Rrightness value: ", bright_value);

    uint8_t colorR = map(r_value, 0, 255, 0, bright_value);
    uint8_t colorG = map(g_value, 0, 255, 0, bright_value);
    uint8_t colorB = map(b_value, 0, 255, 0, bright_value);

    colorWipe(strip.Color( colorG,colorR, colorB), 1); // 更改颜色
}

//初始化
void setup()
{
    // 初始化串口
    Serial.begin(115200);
    BLINKER_DEBUG.stream(Serial);
    BLINKER_DEBUG.debugAll();

    // 初始化blinker
    Blinker.begin(auth, ssid, pswd);

    //点灯科技APP控件回调绑定
    Button1.attach(button1_callback);
    RGB1.attach(rgb1_callback);

    strip.setBrightness(BRIGHTNESS);	//设置灯条亮度
    strip.begin();										//灯条初始化
    strip.show(); // Initialize all pixels to 'off'
}

void loop() {
    Blinker.run();
}

// Fill the dots one after the other with a color
void colorWipe(uint32_t c, uint8_t wait) {
    for (uint16_t i = 0; i < strip.numPixels(); i++) {
        strip.setPixelColor(i, c);
        strip.show();
        delay(wait);
    }
}

点灯科技app添加设备

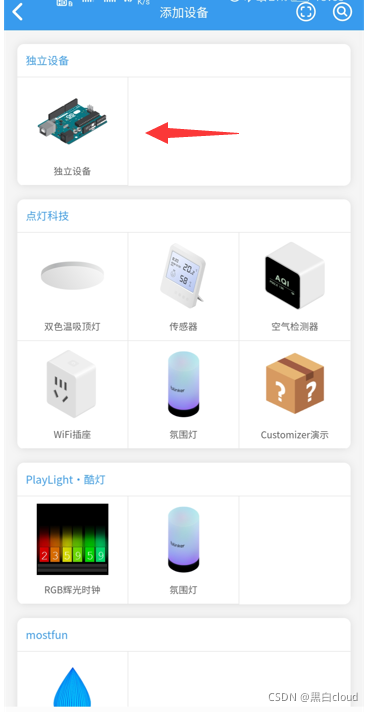

添加独立设备
在这里插入图片描述

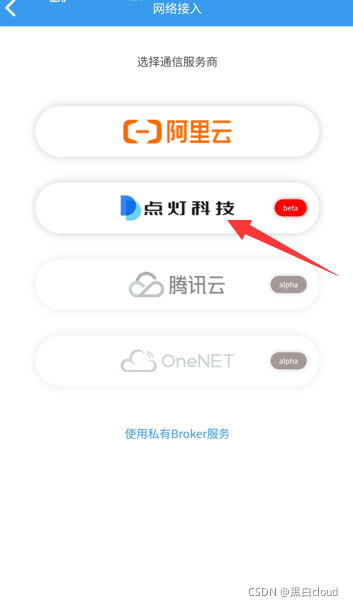

网络接入
在这里插入图片描述
在这里插入图片描述

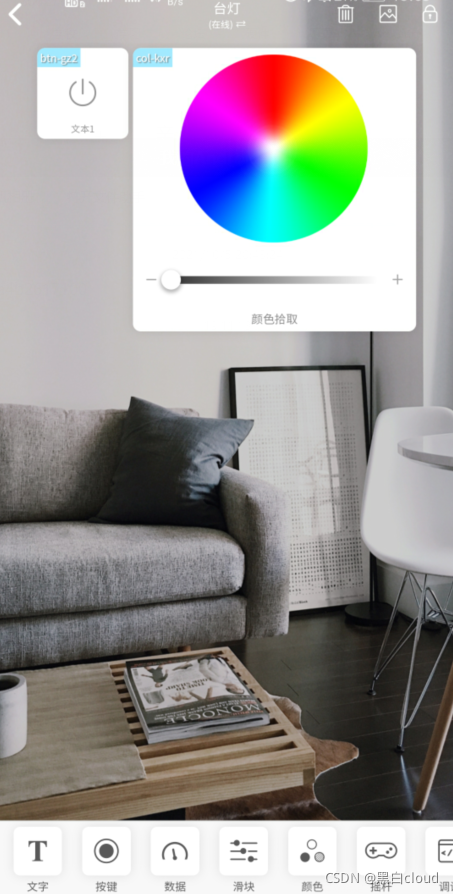

添加两个控件,按钮和颜色拾取
在这里插入图片描述

烧录程序就可以了.

小爱音箱控制灯条程序

在上面的程序中添加一部分用于和小爱通信的


#define BLINKER_WIFI						//wifi设备
#define BLINKER_MIOT_LIGHT		//小爱 灯 设备,用于小爱音箱绑定识别设备类型,这个不加,同步不出来设备
#include <Blinker.h>							//blinker库
#include "Adafruit_NeoPixel.h"			//灯条库

//灯带IO口
#define PIN           5
//灯个数
#define NUM_LEDS     33
//亮度
#define BRIGHTNESS 255

Adafruit_NeoPixel strip = Adafruit_NeoPixel(NUM_LEDS, PIN,  NEO_KHZ800 + NEO_RGB);

char auth[] = "b*******0";//创建设备时的密钥
char ssid[] = "wifi_name";	//wifi名
char pswd[] = "pas";			//wifi密码

// 新建组件对象
BlinkerButton Button1("btn-gz2"); //app中按键的ID
BlinkerRGB RGB1("col-kxr");       //颜色选择器的ID

// 按下按键即会执行该函数
void button1_callback(const String & state)
{
    BLINKER_LOG("get button state: ", state);
    Blinker.vibrate();
    if(flag == 0)
	{
	  flag=1;
	  colorWipe(strip.Color(0, 0, 0, 255), 1); // 设置灯条关
    }
    else
	{
	    flag = 0;
	    colorWipe(strip.Color(255, 255, 255), 1); //设置灯条白光
	}
}
//颜色选择器,根据颜色选择器选择的颜色改变RGB灯条
void rgb1_callback(uint8_t r_value, uint8_t g_value, uint8_t b_value, uint8_t bright_value)
{
    digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
    BLINKER_LOG("R value: ", r_value);
    BLINKER_LOG("G value: ", g_value);
    BLINKER_LOG("B value: ", b_value);
    BLINKER_LOG("Rrightness value: ", bright_value);

    uint8_t colorR = map(r_value, 0, 255, 0, bright_value);
    uint8_t colorG = map(g_value, 0, 255, 0, bright_value);
    uint8_t colorB = map(b_value, 0, 255, 0, bright_value);

    colorWipe(strip.Color( colorG,colorR, colorB), 1); // 更改颜色
}

//小爱电源控制回调函数,在小爱训练里面添加开关灯时,会进入到这里
void miotPowerState(const String & state)
{
    BLINKER_LOG("need set power state: ",state);

    if (state == BLINKER_CMD_OFF) {			//如果语音接收到是关闭灯
        colorWipe(strip.Color(0, 0, 0, 255), 1); 	//关闭灯
        BlinkerMIOT.powerState("off");	//返回数据到小爱,否则小爱会报错
        BlinkerMIOT.print();
    }
    else if (state == BLINKER_CMD_ON) {
        BlinkerMIOT.powerState("on");
        BlinkerMIOT.print();
        colorWipe(strip.Color(255, 255, 255,255), 1); //白光
    }
}
//小爱颜色控制回调函数,对小爱说把灯调成x色,就会到这里来执行
void miotColor(int32_t color)
{
    uint8_t colorR,colorG,colorB;
    BLINKER_LOG("need set color: ", color);

    colorR = color >> 16 & 0xFF;
    colorG = color >>  8 & 0xFF;
    colorB = color       & 0xFF;

    BLINKER_LOG("colorR: ", colorR, ", colorG: ", colorG, ", colorB: ", colorB);
    colorWipe(strip.Color(colorG,colorR, colorB,10), 1); //修改灯条颜色
    strip.show();

    BlinkerMIOT.color(color);
    BlinkerMIOT.print();
}
//改变灯条亮度,对小爱说把灯的亮度调到百分之xx就是进到这里
void miotBright(const String & bright)
{
    BLINKER_LOG("need set brightness: ", bright);

    uint8_t colorW = bright.toInt();

    BLINKER_LOG("now set brightness: ", colorW);

    strip.setBrightness(colorW*15/10+105);//因为函数设置的亮度是0-255,小爱接口的是1-100
    BlinkerMIOT.brightness(colorW);
    strip.show();
    BlinkerMIOT.print();
}
//小爱切换模式,对小爱说把灯调到XX模式,就会执行相应的操作
void miotMode(uint8_t mode)
{
    BLINKER_LOG("need set mode: ", mode);
    //日光模式
    if (mode == BLINKER_CMD_MIOT_DAY) {
       colorWipe(strip.Color(255, 255, 255
       , 255), 1); // White
    }
    else if (mode == BLINKER_CMD_MIOT_NIGHT) {//夜光模式

        colorWipe(strip.Color(237, 199, 204), 1); // White
    }
    else if (mode == BLINKER_CMD_MIOT_COLOR) {
        // Your mode function
    }
    else if (mode == BLINKER_CMD_MIOT_WARMTH) {
        // Your mode function
    }
    else if (mode == BLINKER_CMD_MIOT_TV) {
        // Your mode function
    }
    else if (mode == BLINKER_CMD_MIOT_READING) {
        // Your mode function
    }
    else if (mode == BLINKER_CMD_MIOT_COMPUTER) {
        // Your mode function
    }
    BlinkerMIOT.mode(mode);
    BlinkerMIOT.print();
}

//初始化
void setup()
{
    // 初始化串口
    Serial.begin(115200);
    BLINKER_DEBUG.stream(Serial);
    BLINKER_DEBUG.debugAll();

    // 初始化blinker
    Blinker.begin(auth, ssid, pswd);

    //点灯科技APP控件回调绑定
    Button1.attach(button1_callback);
    RGB1.attach(rgb1_callback);

    //小爱语音回调函数
    BlinkerMIOT.attachPowerState(miotPowerState);//这段代码一定要加，不加小爱同学控制不了,务必在回调函数中反馈该
    BlinkerMIOT.attachColor(miotColor);			 //颜色回调函数
    BlinkerMIOT.attachBrightness(miotBright);//亮度
    BlinkerMIOT.attachMode(miotMode);        //模式

    strip.setBrightness(BRIGHTNESS);	//设置灯条亮度
    strip.begin();										//灯条初始化
    strip.show(); // Initialize all pixels to 'off'
}

void loop() {
    Blinker.run();
}

// Fill the dots one after the other with a color
void colorWipe(uint32_t c, uint8_t wait) {
    for (uint16_t i = 0; i < strip.numPixels(); i++) {
        strip.setPixelColor(i, c);
        strip.show();
        delay(wait);
    }
}

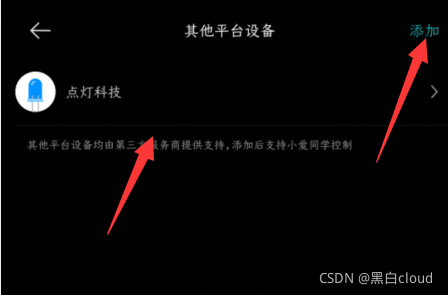

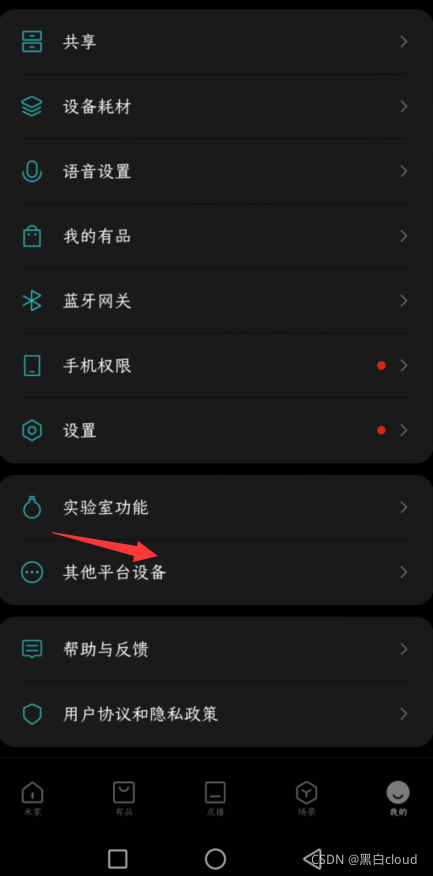

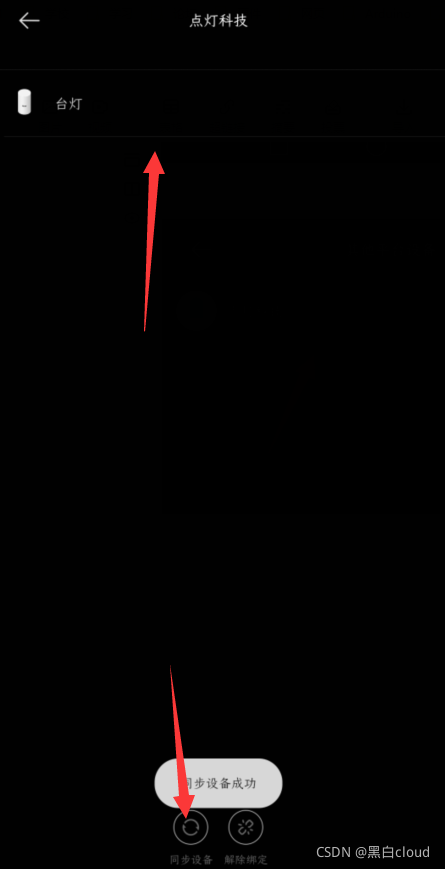

在米家APP中添加点灯科技的台灯设备

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

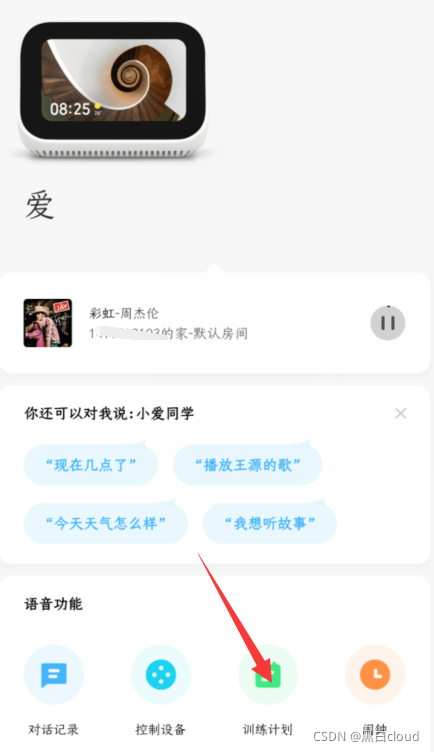

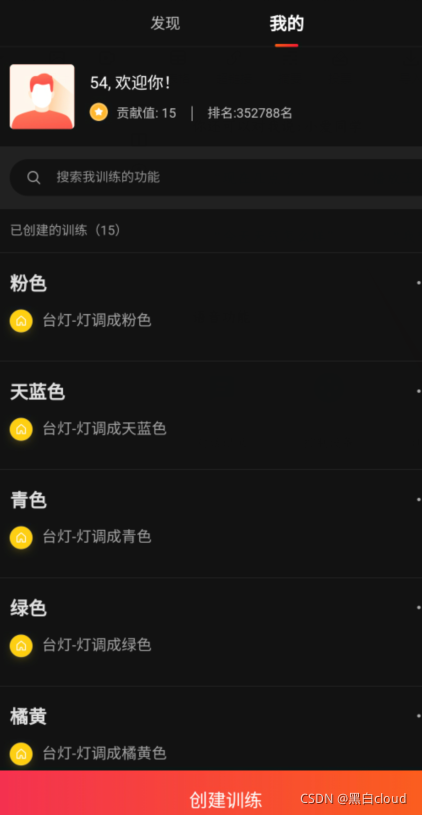

返回主页点开小爱音箱点进去训练就可以添加自己的语音指令
在这里插入图片描述
在这里插入图片描述
也可以使用小爱自带的指令
把灯亮度调到xxx
把灯的颜色调成xx色

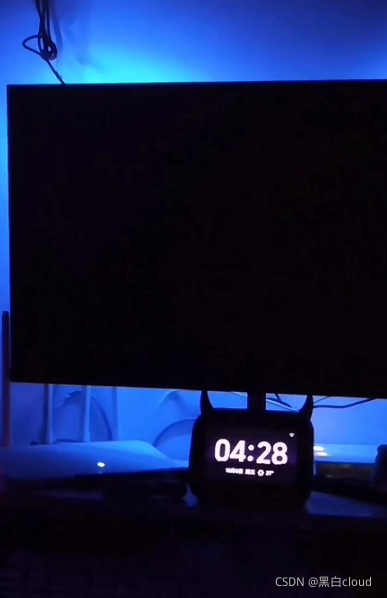

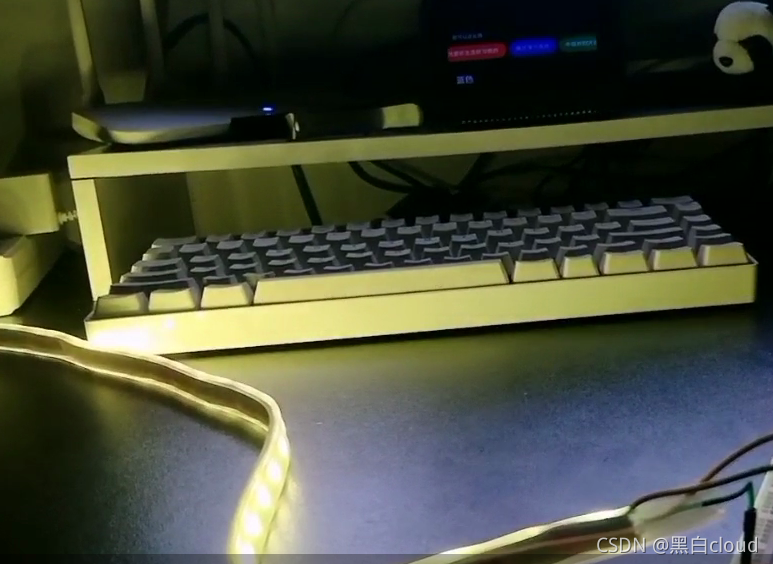

结束

在这里插入图片描述
在这里插入图片描述
