我对TRANS、ATRANS与G58、G59用法的理解

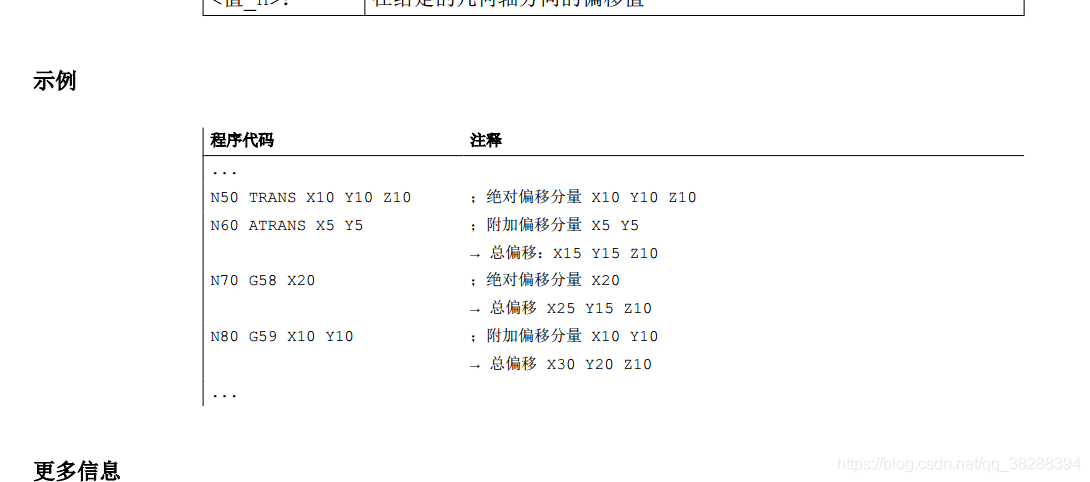

这段示例程序中，TRANS、ATRANS与G58、G59一起使用，总偏移量最开始怎么也想不明白为啥会是这个数。

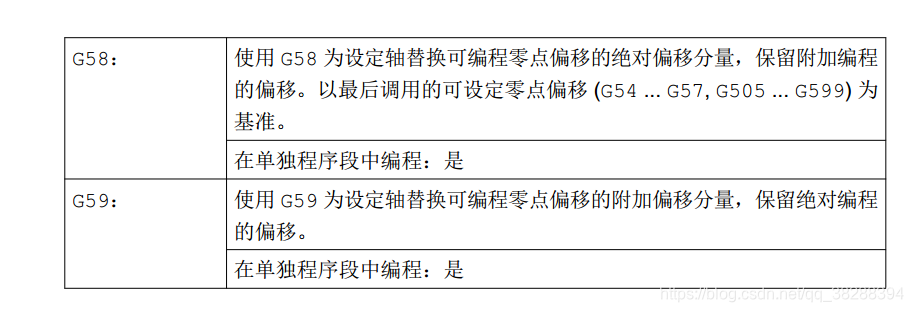

于是又重新看G58、G59的说明：



手册中描述含义为“使用 G58 为设定轴替换可编程零点偏移的绝对偏移分量， 保留附加编程的偏移。 以最后调用的可设定零点偏移 (G54 ... G57, G505 ... G599) 为基准。”

然后发现，G58、G59与TRANS、ATRANS混用时，其实不是简单的将其当成TRANS、ATRANS的代替品，不能将语句中的G代码替换成TRANS、ATRANS来理解程序。混用时，N70中的X20替换N50指令中的X10，相当于指令变为

N50 TRANS 20 Y10 Z10 ；
N60 ATRANS X5 Y5 ；

所以总偏移量为X25 Y15 Z10.



N80中的X10 Y10替换N60中的X5 Y5，替换完后指令相当于

N50 TRANS X20 Y10 Z10 ；
N60 ATRANS X10 Y10 ；

所以总偏移量为X30 Y20 Z10.
