本文探讨了仪表测量接口中，三相四线和三相三线的不同应用场景，包括使用PT转换、CT的选择（2CT vs 3CT），以及成本效益分析。重点讲解了如何通过接线计算节省成本的方法和实际接线误解。

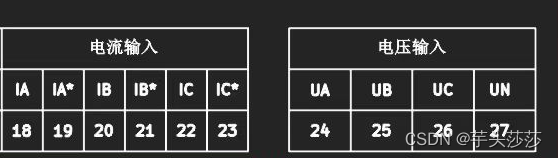

1.仪表测量接口
2.使用三相四线接入仪表测量电压

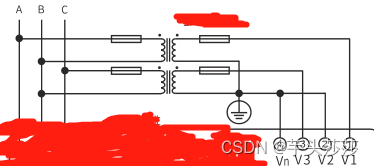

第一个不加PT和加PT,仪表测量直接电压400-600 V，对于高压下就需要用户加入PT进行转换

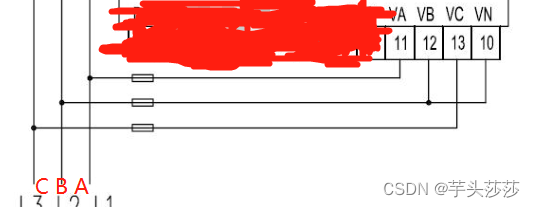

使用三相三线接入仪表

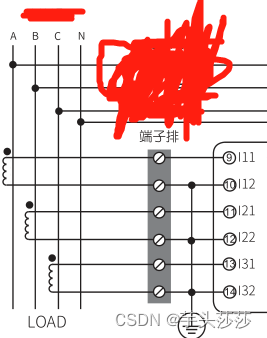

3.使用三相四线3CT测量电流
三相三线测量使用3CT

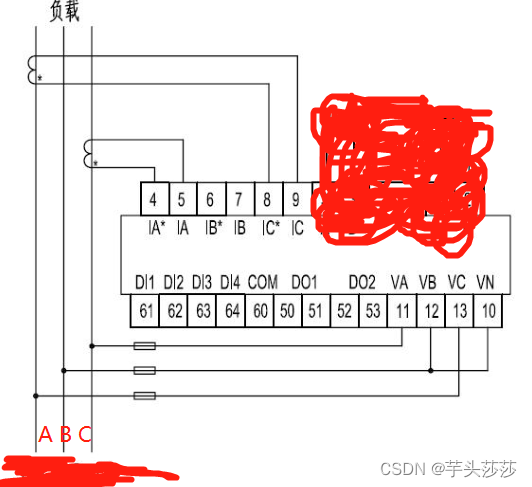

三相三线测量使用2CT
这个接法对于板子就省掉了一个电流互感器,因为第三相电流可以根据公式求出
也就是你知道了 A C这两相 就可以求出B相电流
所以这就个2CT接法对于仪表工厂成本上省掉了一个电流互感器
在看下面这一种接法

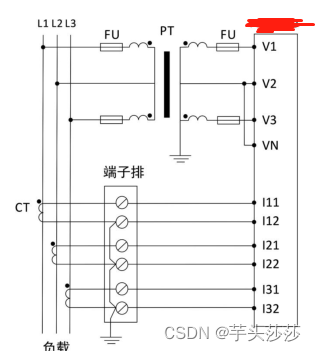

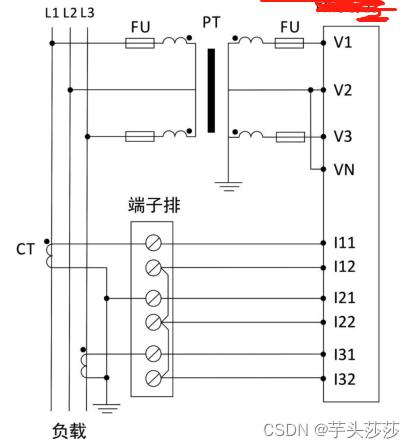

还有一种电表说明会这样写三相三线测量使用2CT
图片是写着2CT测量，但是实际你看回路，是不是板子上一定得需要焊接3个电流互感器即3CT,如果板子上不焊接3个，那么这个测量不了，所以这个2CT只能从接线上理解，不能从实际上面理解

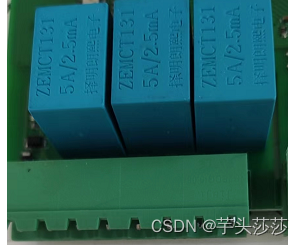

焊接如图参考理解
