Unicable 2.0技术摘要

简介

Unicable 2.0技术是第二代的一线技术，在原有技术的基础上，新增了双向通信的功能。区别于一代的由发送设备单向发送命令给接收器；二代的技术规定了一套双向通信的标准，接收端可以根据收到的不同命令回传对于的内容，极大地丰富了命令的多样性和操作空间。

双向通信的实现，为软件实现使用效率更高的、效果更加智能的Unicable控制实现了基础。通过软件更新（如空中下载新软件等方式），不需要更换接收端或者发送端的设备，就可以实现该功能。

DiSEqC 2.0协议

随着Unicable 2.0的技术更新，DiSEqC的通信协议也发生了变化。上述的因果关系可能不太准确，但两者之间的联系确是一直存在的。

关于Unicable 2.0的高低电压，兼容了1.0的功能等与前代相同的信息这里就不在重复叙述了，如果没有请自行阅读《Unicable 1.0技术摘要》。以下，主要讲述两代协议的不同点。

在DiSEqC 1.0命令中，命令的长度是固定的5位，由E0h开头最后由2位数据位收尾。但是在 DiSEqC 2.0中，一条命令的位数并不固定，不同命令的长度不一样。命令的长度从1位到33位不等，详细命令会在后面说明。

下面提及的命令主要以功能介绍为主，为后续静态和动态功能说明做下铺垫，具体的格式请自行参考相关内容，传送门会放于文章末尾。

1. ODU_Channel_change

该命令是单向命令，不需要接收器的回复。该命令用于改变当前所选的频道。该命令的具体格式如下所示，进行代码编写前请先详细阅读命令的格式说明。

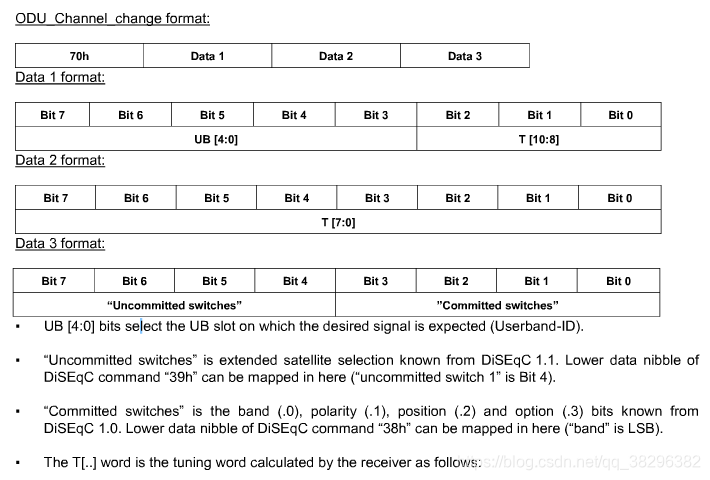

Uni II Channel C

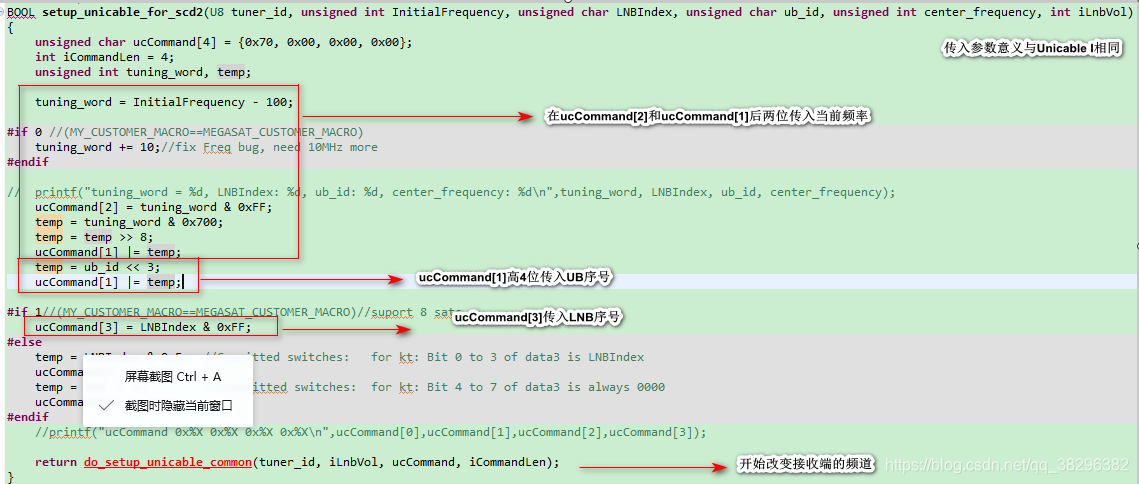

操作代码如下图所示，阅读代码时请参考上图中ODU_Channel_change的数据格式，并进一步理解每一位数据的意义，了解每一位数据转换的流程。
Uni II Channel C详解

2. ODU_Channel_change_PIN

该命令是单向命令，不需要接收器的回复。该命令用于改变当前所选的频道。使用该命令改变的频道会被接收器“加密”，如果下次想要改变当前频道中的内容，必须使用相同的“加密”内容才能成功的让接收器“解锁”实现改变。Data1,2,3内容与ODU_Channel_change完全一致，只有Data4由加密内容 PIN[0,7]组成，该内容由用户自己编写。具体实际用法与方法1相同。
Uni II PIN

3. ODU_UB_avail

该命令是双向命令，用于查询当前接收器所有可用的频道（UB通道）。接收器收到该命令后会回传一段数据加以说明。操作代码如下所示，可知在进行双向通信时，发送端发送完数据后就开始接收数据。

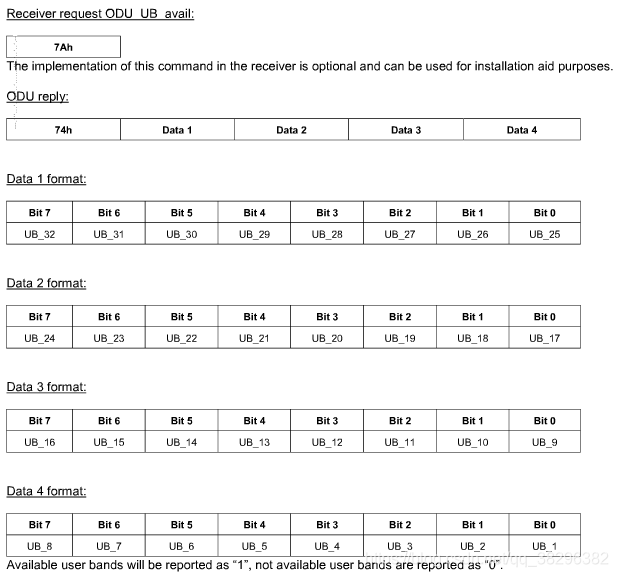

Uni II UB AVAL

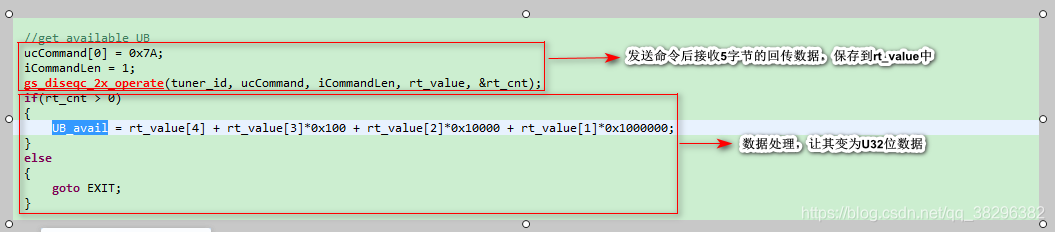

Uni II UB AVAIL详解

4. ODU_UB_PIN

该命令是双向命令，用于查询当前接收器所有被PIN“加密”的频道（UB通道）。接收器收到该命令后会回传一段数据加以说明。该命令使用方法与方法3相同。
Uni II PIN [2]

5. ODU_UB_inuse

该命令是双向命令，用于查询当前接收器所有正在使用的频道（UB通道）。接收器收到该命令后会回传一段数据加以说明。该命令使用方法与方法3相同。

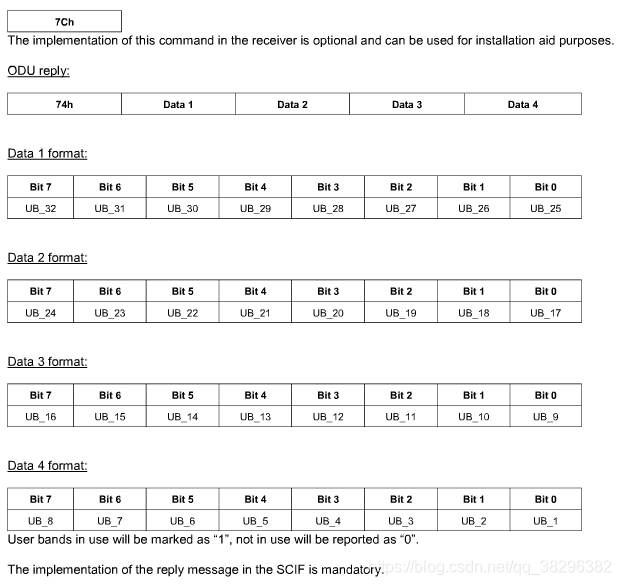

Uni II UB USE

6. ODU_UB_freq

该命令是双向命令，用于查询某个UB通道下的中心频点。接收器收到该命令后会回传一段数据加以说明。

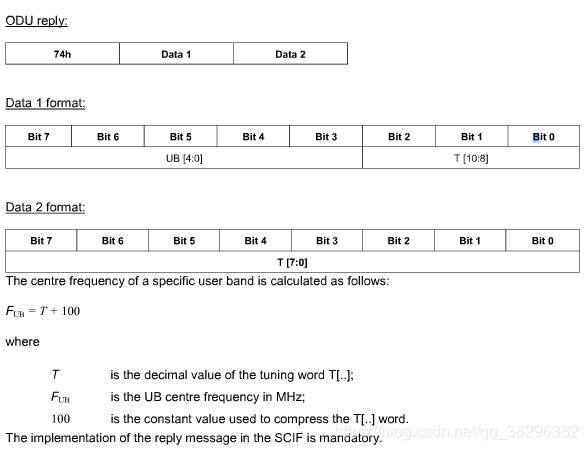

Uni II freq

Uni II freq 2

实际操作代码如下图所示，按照回传格式正确读取中频即可。

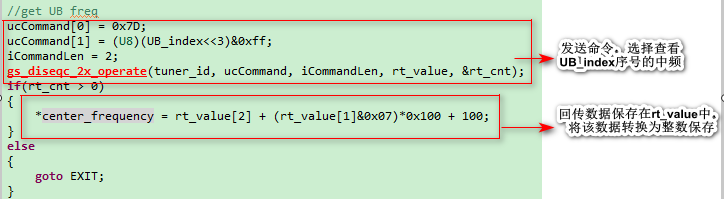

Uni II freq 详解

7. ODU_UB_switches

该命令是双向命令，用于查询某个UB通道下DiSEqC、LNB等信息。接收器收到该命令后会回传一段数据加以说明。该命令中Data2的解析请参考方法1，两者格式一致。

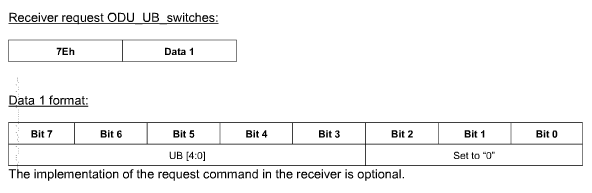

Uni II switch

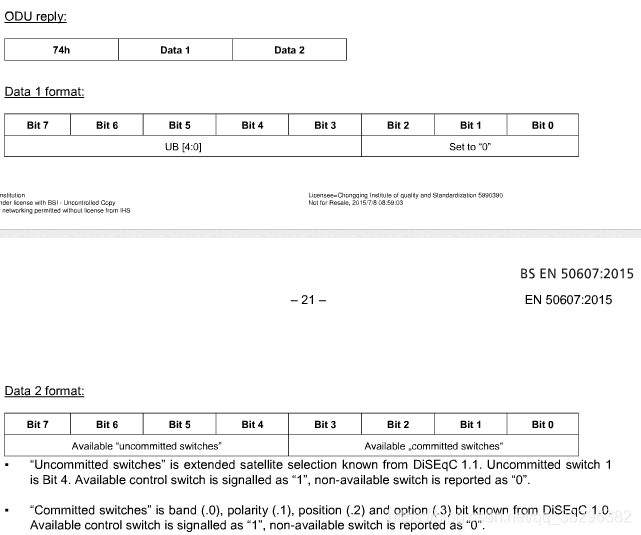

Uni II switch 2

8. 所有 DiSEqC 1.0 命令

DiSEqC 2.0 向下兼容，所有第一代的命令都能在第二代使用。

静态与动态

动态是与静态相对的概念，在DiSEqC 2.0中并没有任何所谓动态搜索的命令，之所以普遍认为DiSEqC 2.0具有动态搜索的功能，只是因为上述的命令在经过重重组合后可以形成动态搜索的功能。下图为简略的动态搜索的流程图，可见即使是最简单的动态搜索，也需要多个命令来共同完成。一款成熟的动态搜索方案必然更加复杂，下面会同样附图一张，该图是某款产品的示意图（仅供学习使用）。

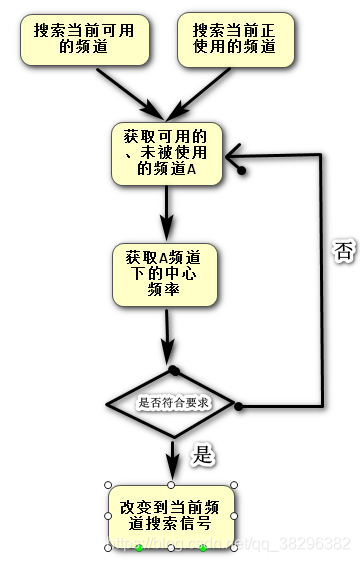

动态搜索示意图

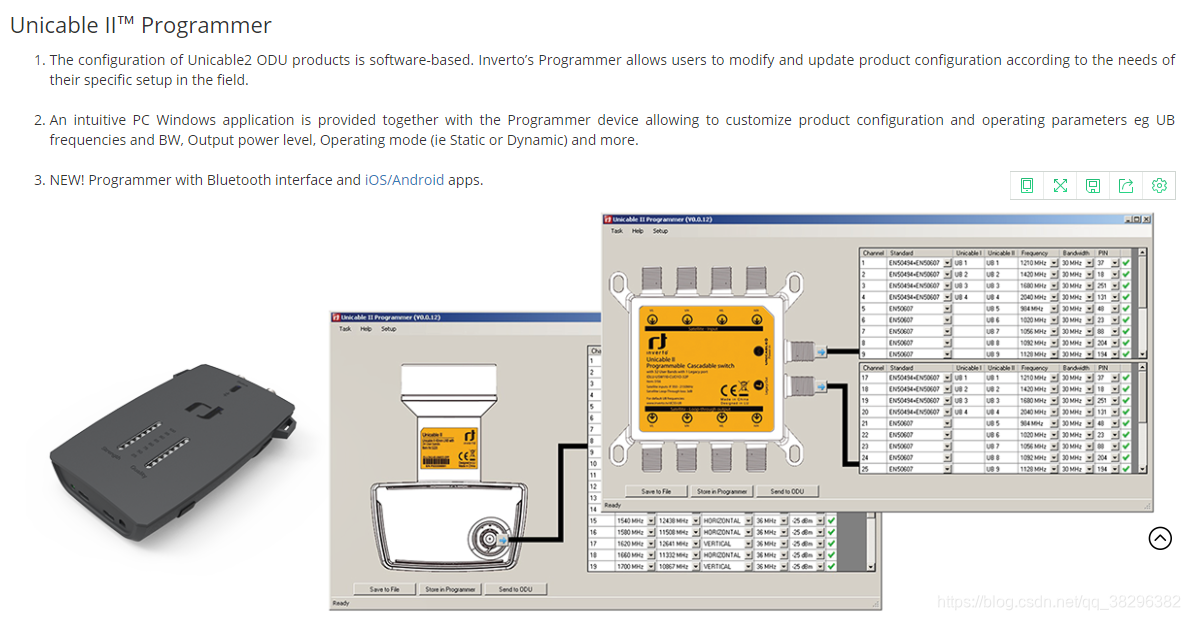

动态搜索成品图

软件注意事项

1. 时序

动态搜索是由多个命令共同组合所完成的，我们必须要考虑到可能存在的时序冲突问题。发送命令时电压由13V上升到18V，发送命令结束会从18V下降到13V，电压直接上升下降的时间等因素都必须考量清楚。

2. 释放时机

如果多个接收端与发送端相连，或者单个接收端与多个发送端相连，甚至存在多个接收端与发送端相互交叉（这些情况都是可能存在的）。所以平衡什么时候我们释放掉单个操作的连线就很重要，如果释放过于频繁会让13V- 18V反复跳动，让时间变长影响效率。如果释放时间过长，会导致接收端（发送端）被长期占用，影响其他功能。
