转载：Altium的异形板制作，以及一些问题的解决

前段时间同事需要按照AutoCAD的尺寸做一个PCB板。AD14支持导入DWG文件，于是选择了直接导入文件的方式来获得PCB板的外形尺寸。

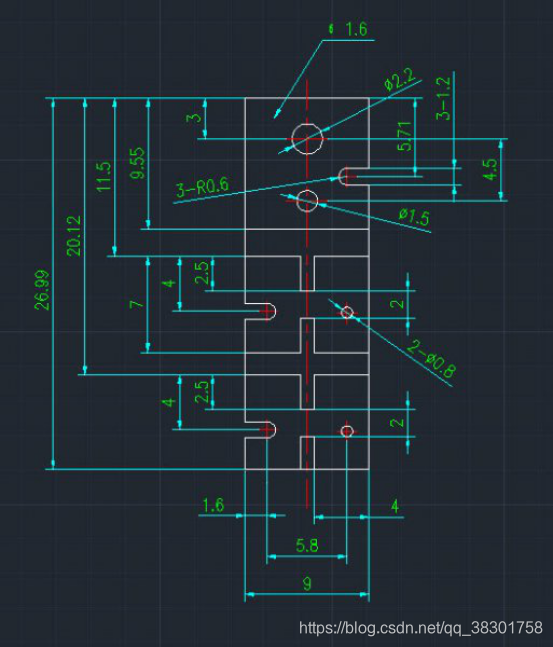

AutoCAD的尺寸图如下：注意因为两个软件的坐标问题，若是对坐标不熟练，建议使用CAD的默认坐标，若是更改过，建议新建一个CAD图，不改动默认坐标，然后把以前的CAD复制过来

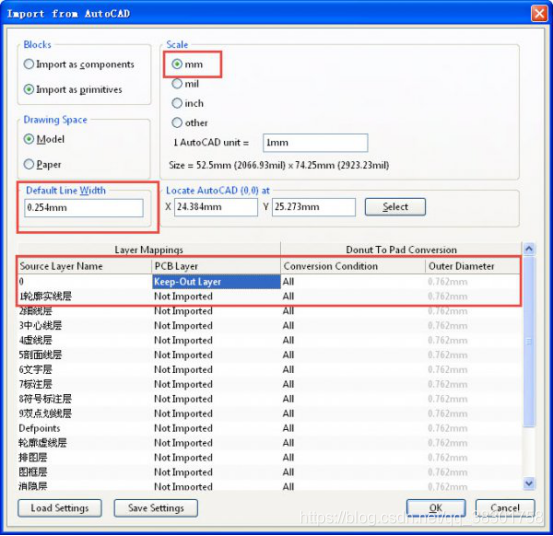

打开Altium Designer 14.1，新建一个空白的PCB图。然后单击File->Import...打开导入文件对话框，在对话框里面文件类型选择AutoCAD(*.DXF, *.DWG)，选中所要导入的文件，单击打开，这时会打开Import from AutoCAD对话框。

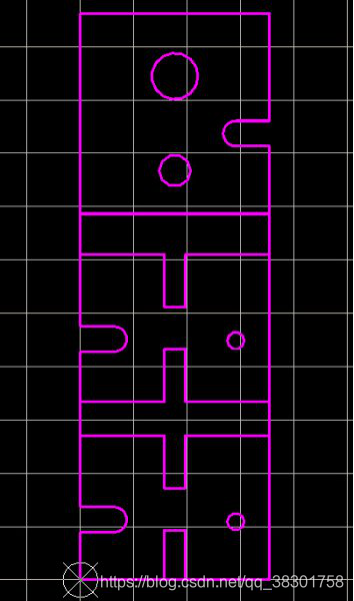

在这个对话框里，应当注意使用的单位及设置图层的对应关系。DWG文件时使用公制单位，所以Scale选择mm，对应1mm。DWG文件中外形尺寸放置为0层，尺寸标注放置在7标注层，因此只需要导入0层，对应KeepOut Layer，其他的选择Not Impoted。单击OK按钮，DWG导入到PCB中，如下图所示：

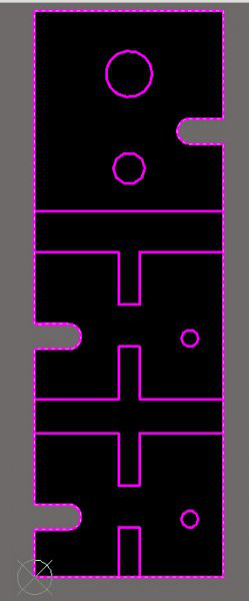

下一步就该在AD中设置PCB板外形。首先选中所有的边框，单击Design->Board Shape->Define from selected objects，AD会将选中的边框设置成PCB板的外形。

图中的内部挖空的区域就不能使用上述的方法了。

首先选中需要挖空的圆，单击Tools->Covert->Create board cuttoff from selected primitive，选中的圆就会被挖空。其他的区域类似。

整体3D效果图如下:
