UTD2102CEX 示波器波形数据导出注意事项

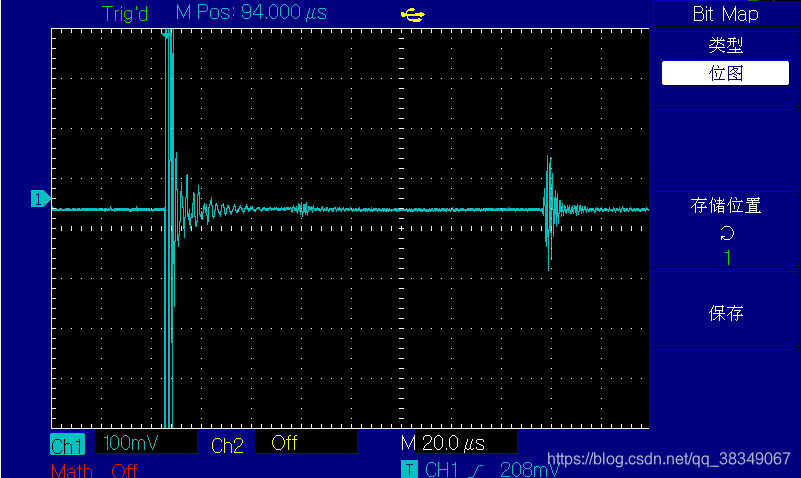

前连天小虾实验室新进了一台示波器,国产优利德UTD2102CEX,带宽100M,最大采样率1GS/s,存储方式:设置、波形、位图。结果在波形导出时遇到了问题:本来想要导出的波形长这样:

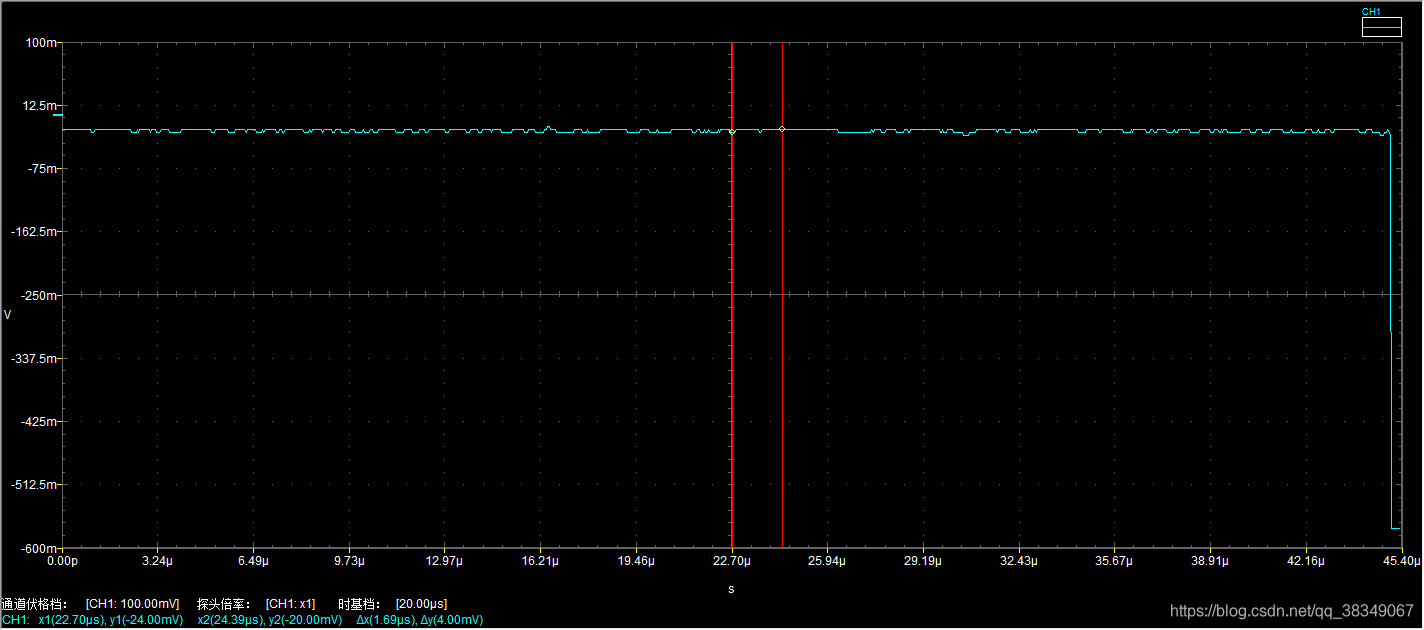

之后设置导出类型为:波形;磁盘:USB;存储深度:长存储,这一型号的示波器能导出的可用电脑打开并处理的只有.SAV文件,需要用自带的软件打开,结果打开之后显示的波形却挫成这样:


经过一天半的查阅网上的资料以及和售后的沟通,才了解到,原来优利德示波器的存储设计中有一条:在波形超出示波器屏幕时,该段波形不会被采集。由于我的原始波形里含有激励信号有几十伏,超出了屏幕范围,所以就没有采集。(这一点在以前常用的泰克示波器上就不会出现,但是价格摆在面前,一分价钱一分货是有道理的)

针对这种问题只有两种解决办法:

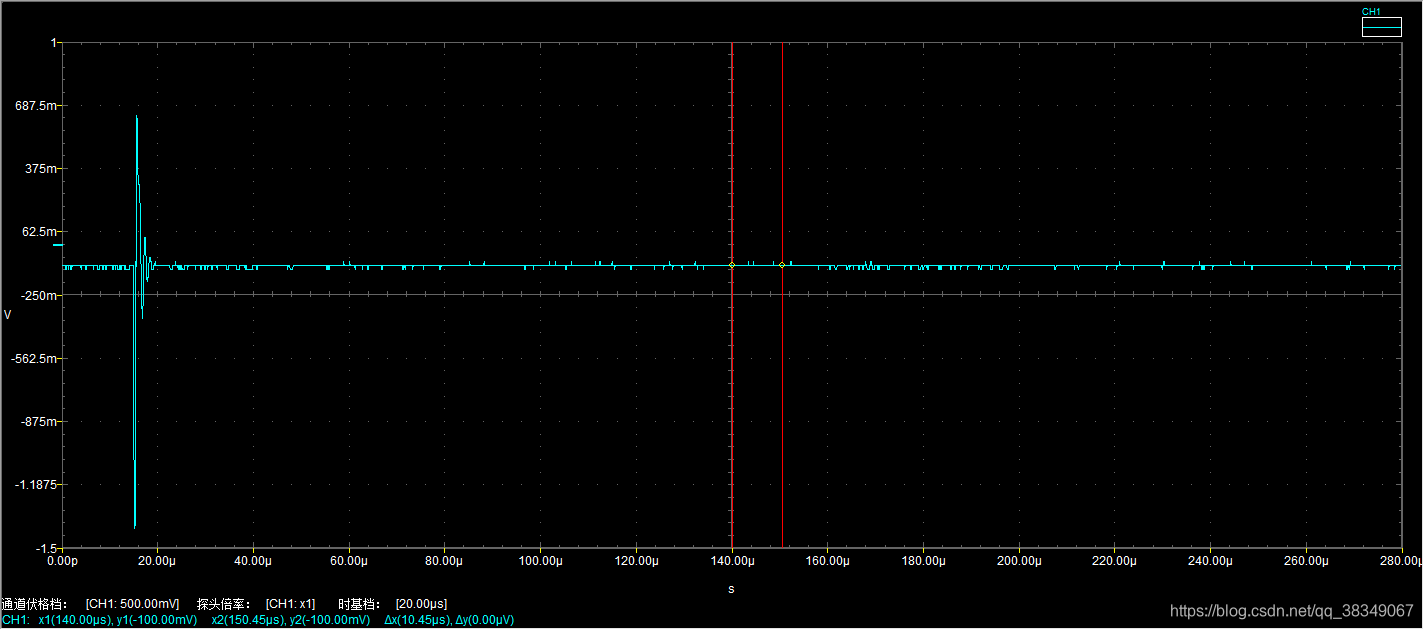

一、将示波器上所有的波形都包含到屏幕以内,这样整个波形就都存下来了。如下图

当然,这样做有一个很大的问题:由于纵坐标扩大了很多倍,我的回波信号已经小得看不见了,而且由于采集的点数都是7000点,所以即便放大,回波信号的分辨率也太低处理不了了。

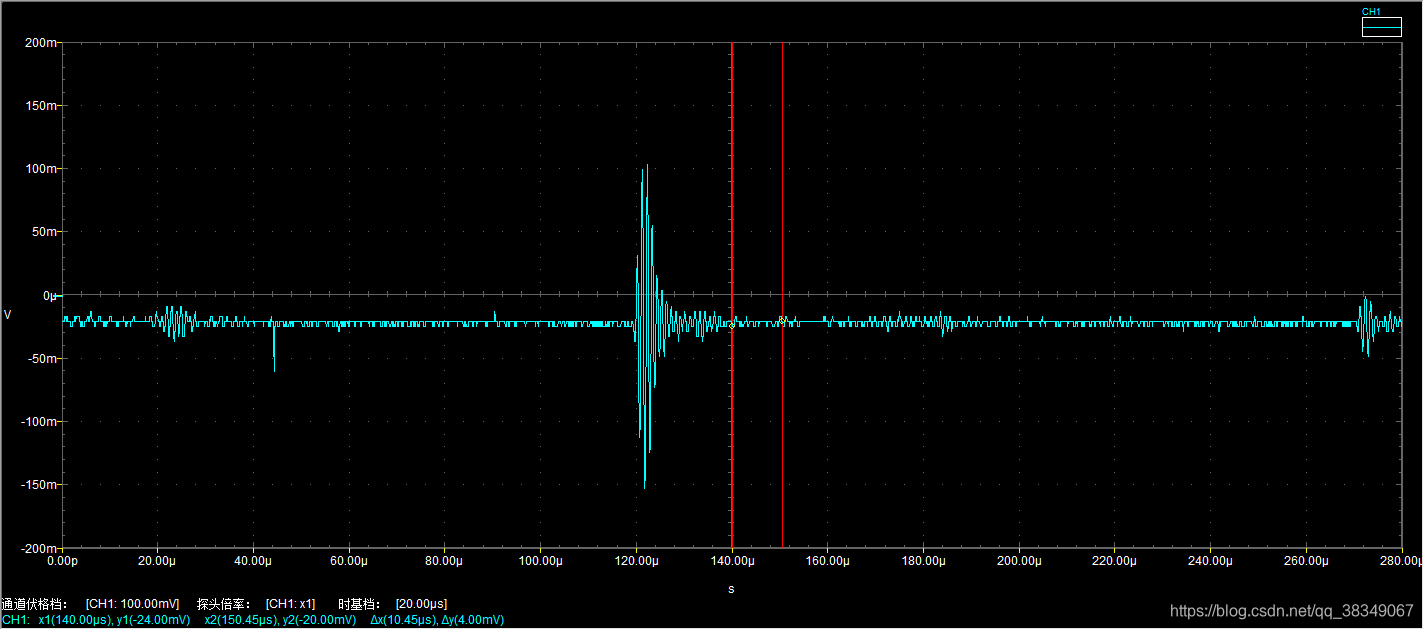

第二种方法:将超出屏幕的信号移出屏幕,剩下的信号就能采集到了。

这样做当然有了另一个问题,那就是激励信号没法进行处理了。

这是优利德示波器售后技术人员第一次发现的问题,所以大家在买示波器的时候最好是选择可以直接导出.CSV文件的,不过价格也会相应地高一点。给大家做参考吧。


这是林小虾的第二篇原创博客,原创不易,转载请注明出处。如果有不准确的地方,还请指出一起讨论。
