一、 RabbitMQ集群架构模式
主备模式（Warren）
- 主节点提供读写功能，备用节点不提供任何读写功能，只是做备用。在主节点宕机时，能实现自动切换成为主节点，主节点成为备份节点。 一般在并发数和数据量不高的情况下，这种模型好用且简单。

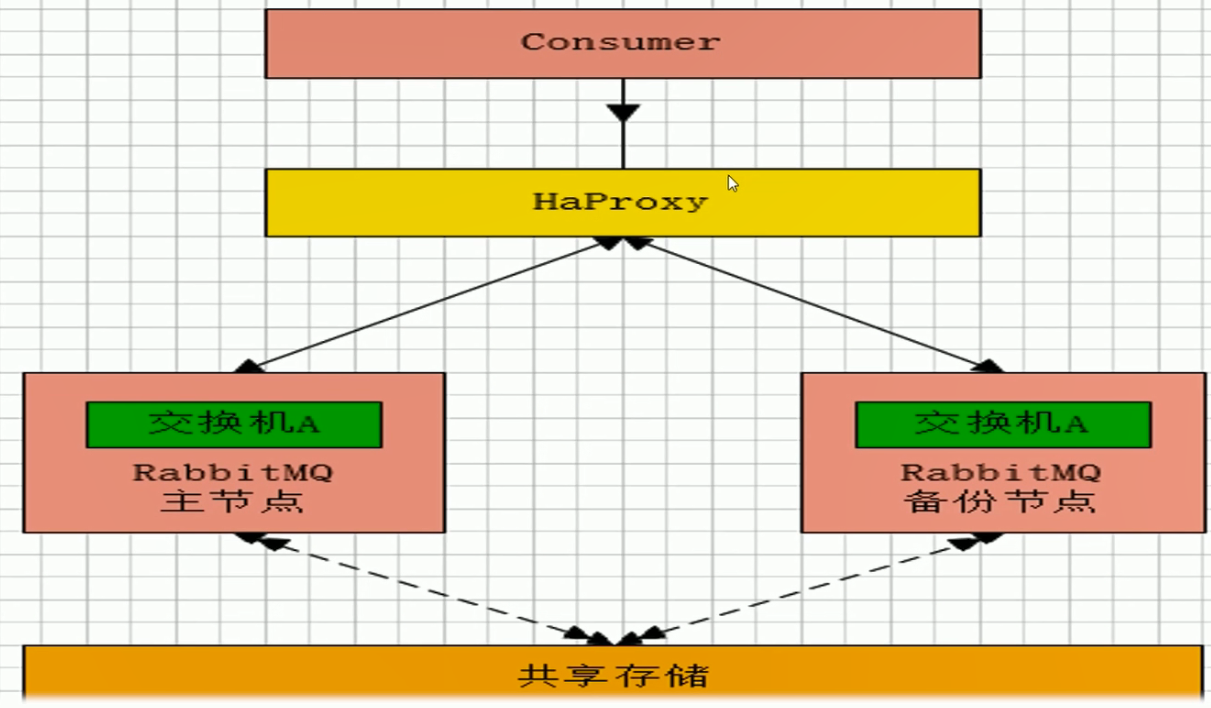

主节点和备份节点共享存储，当主节点宕机HaProxy会自动将备份节点切换为主节点
HaProxy配置：
listen rabbitmq_cluster
bind 0.0.0.0:5672
#配置TCP模式
mode tcp
#轮询
balance roundrobin
#主节点
#配置 inter 每隔 5 秒对mq集群进行健康检查，rise 2次成功返回证明服务器可用，fall 2次失败证明服务器不可用
server bhz76 192.168.1.104:5672 check inter 5000 rise 2 fall 2
#备份节点 backup 为备份
server bhz77 192.168.1.117:5672 backup check inter 5000 rise 2 fall 2
远程模式（Shovel）
远程模式可以实现 " 双活 "的一种模式，简称 Shovel模式，所谓的Shovel就是我们可以把消息进行不同数据中心的复制工作，我们可以跨地域将俩个mq集群互联，远距离通信和复制。
配置Shovel
- 启动rabbitmq插件,执行命令：
rabbitmq-plugins enable amqp_client
rabbitmq-plugins enable rabbitmq_shovel
- 创建rabbitmq.config 文件：touch /etc/rabbitmq/rabbitmq.config
- 配置配置
- 源服务器和目的服务器要使用相同的rabbitmq.config
镜像模式（Mirror）
集群模式非常经典的就是Mirror，保证100%数据不丢失，在实际工作中该模式使用最多，并且实现集群非常简单，一般互联网大厂都会构建这种镜像集群模式 。
Mirror镜像队列，目的为了保证rabbitmq数据的高可靠性解决方案，主要实现数据的同步，一般都是2-3个节点实现数据同步（对于100%数据可靠性解决方案一般是3节点）

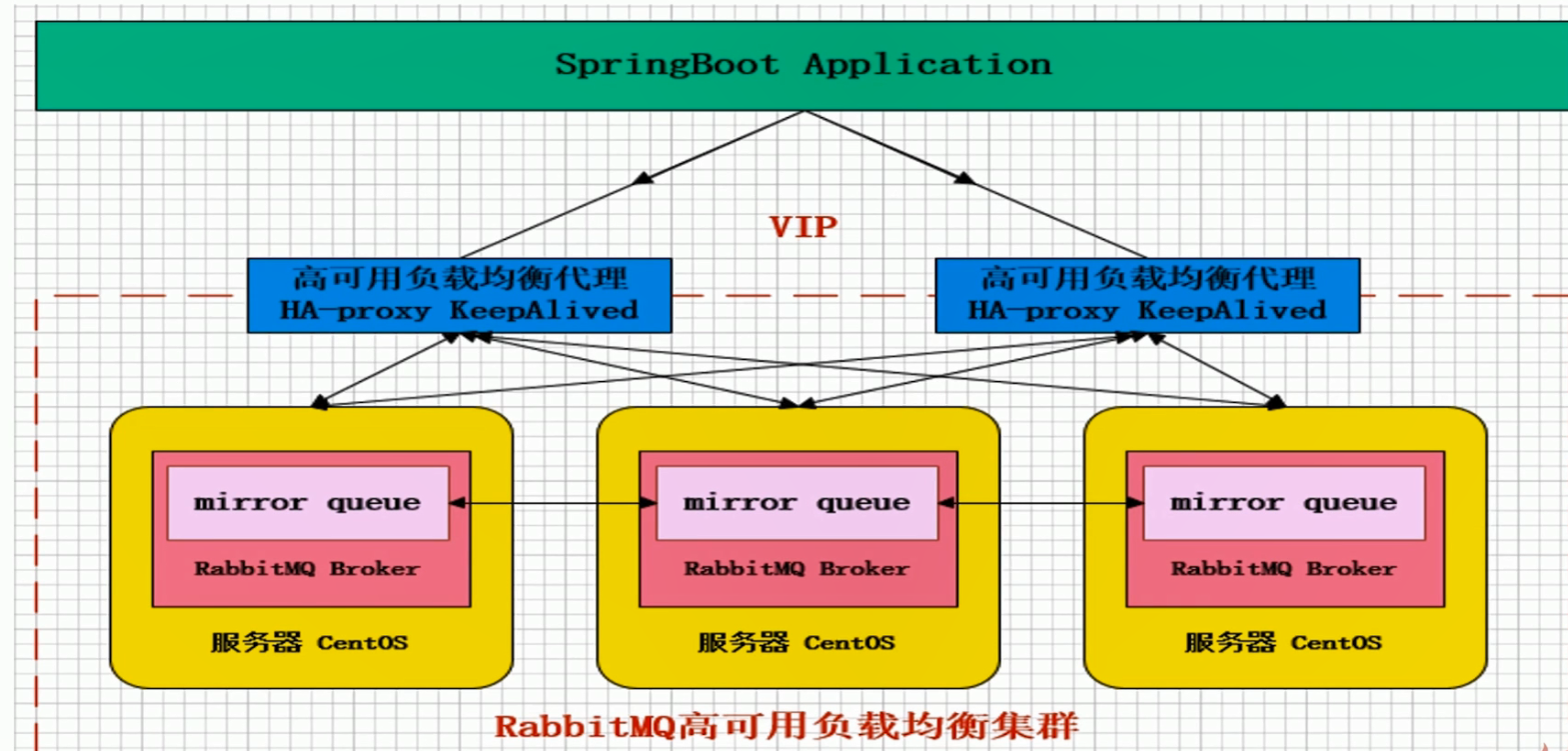

架构图：
Application 应用服务 、 红色框内 镜像队列的组成 、 三个服务器中的broker里的队列要一致相等
蓝色 多个负载均衡服务
多活模式
多活模式也是实现异地数据复制的主流模式，因为Shovel模式配置复杂，一般实现异地集群都是使用多活模式来实现，这种模式依赖rabbitmq的federation插件，可以实现持续可靠的AMQP数据通信，多活模式在实际配置与应用非常简单
RabbitMQ部署架构采用双中心模式（多中心），那么在俩套（或多套）数据中心各部署一套RabbitMQ集群，各种新的RabbitMQ服务除了需要为业务提供正常的消息服务之外，中心之间还需要实现部分队列消息的共享。

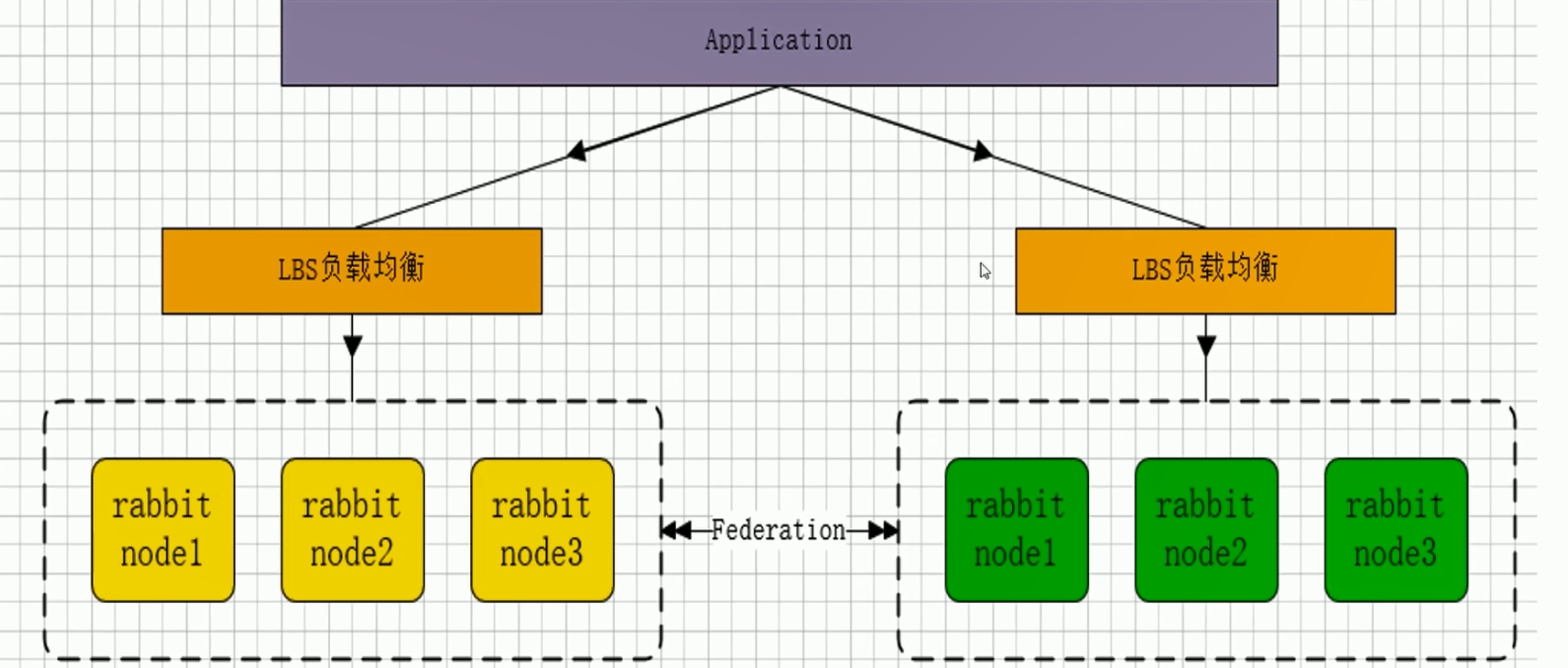

架构图：
Federation：Federation插件是一个不需要构建Cluster，而是在broker之间传输消息的高性能插件，Federation插件可以在Brokers或者Cluster之间传输消息，连接双方可以使用不同的users和virtual hosts。双方也可以使用不同版本的RabbitMQ和Erlang。Federation插件使用AMQP协议通信，可以接受不连续的传输

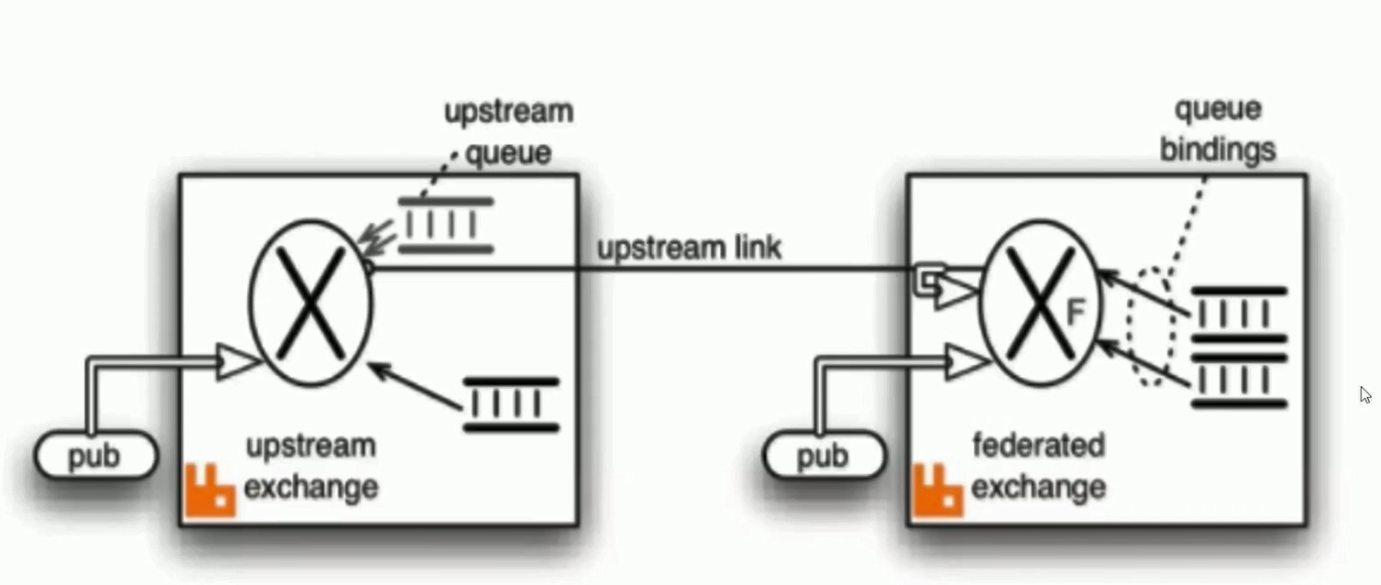

架构图：
upstream ：上游服务
federated ： 下游服务
upstream link ：Federation
上游数据到达 Exchange（X） 通过 upstream link 转到下游服务对应的 Exchange 中，下游的Exchange再通过绑定关系转发到队列中
Federation Exchanges ，可以看成Downstream 从 Upstream 主动拉取消息，但不是拉取所有消息，必须是在Downstream 上已经明确定义了绑定关系的Exchange，也就是有实际的物理Queue来接收消息，才会从Upstream 拉取消息到Downstream 。使用AMQP协议实施代理间通信，Downstream 会将绑定关系组合在一起，绑定/解除绑定命令将发送到Upstream交换机，所以，Federation Exchange 只接收具有订阅的消息。
二、 Docker构建RabbitMQ高可用集群镜像模式
1、拉取镜像
docker pull rabbitmq:management
docker pull haproxy:latest
2、创建docker网络，用于haproxy和rabbimq通信
docker network create rabbtimanet
3、查看网络
docker network ls
4、创建rabbitmq 容器
docker run -d --hostname rabbit1 --name rabbit1 -p 15672:15672 -p 5672:5672 -e RABBITMQ_ERLANG_COOKIE='KANG' -e RABBITMQ_NODENAME=rabbit1 --net=rabbtimanet rabbitmq:management
docker run -d --hostname rabbit2 --name rabbit2 -p 15673:15672 -p 5673:5672 -e RABBITMQ_ERLANG_COOKIE='KANG' -e RABBITMQ_NODENAME=rabbit2 --net=rabbtimanet --link rabbit1:rabbit1 rabbitmq:management
docker run -d --hostname rabbit3 --name rabbit3 -p 15674:15672 -p 5674:5672 -e RABBITMQ_ERLANG_COOKIE='KANG' -e RABBITMQ_NODENAME=rabbit3 --net=rabbtimanet --link rabbit1:rabbit1 --link rabbit2:rabbit2 rabbitmq:management

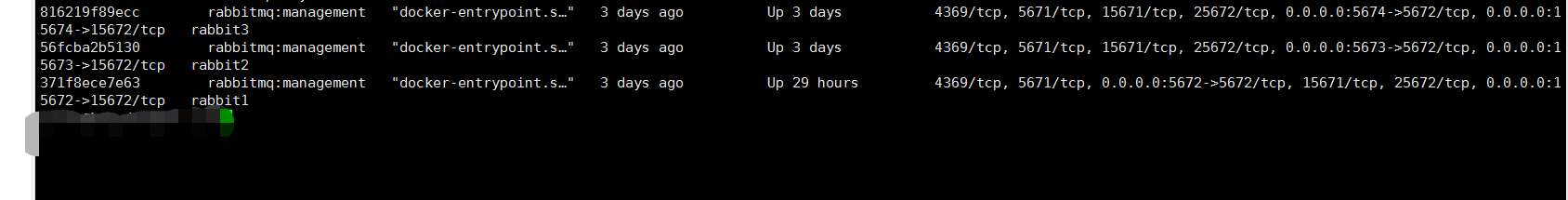

查看容器
docker ps
5、加入集群
#进入容器内部
docker exec -it rabbit2 /bin/bash
#将rabbit2加入到集群中
rabbitmqctl stop_app
rabbitmqctl reset
rabbitmqctl join_cluster --ram rabbit1@rabbit1
rabbitmqctl start_app
退出集群
# docker exec rabbitmq3 bash
rabbitmqctl stop_app
rabbitmqctl reset
rabbitmqctl start_app"
–disc 表示设置为磁盘节点
–ram 表示设置为内存节点
忽略参数默认为磁盘节点。该配置启动了3个节点，1个磁盘节点和2个内存节点
6、配置镜像

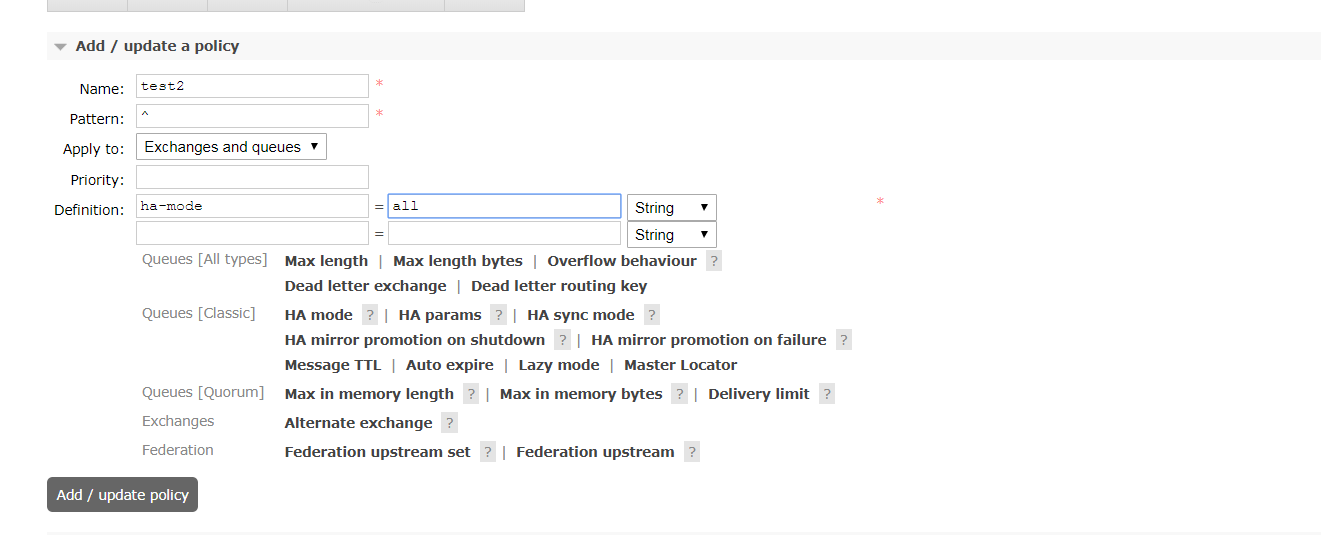

rabbitmq管理页面 ——> Admin ——> Policies ——> Add / update a policy
name： 策略名称
Pattern：^ 匹配符，一个^代表匹配所有
Definition：ha-mode=all 为匹配类型，分为3种模式：all（表示所有的queue）
或者进入容器使用命令：
#rabbitmqctl set_policy ha-all "^" '{"ha-mode":"all"}'
7、创建Haproxy配置文件
vim /data/haproxy/haproxy.cfg
global
maxconn 10000 #默认最大连接数
log 127.0.0.1 local0 #[err warning info debug]
chroot /usr/local/sbin #chroot运行的路径
daemon #以后台形式运行haproxy
pidfile /var/run/haproxy.pid #haproxy的pid存放路径,启动进程的用户必须有权限访问此文件
defaults
log 127.0.0.1 local3
mode http #所处理的类别 (#7层 http;4层tcp )
maxconn 10000 #最大连接数
option dontlognull #不记录健康检查的日志信息
option redispatch #serverId对应的服务器挂掉后,强制定向到其他健康的服务器
#stats refresh 30 #统计页面刷新间隔
retries 3 #3次连接失败就认为服务不可用，也可以通过后面设置
balance roundrobin #默认的负载均衡的方式,轮询方式
#balance source #默认的负载均衡的方式,类似nginx的ip_hash
#balance leastconn #默认的负载均衡的方式,最小连接
timeout connect 5000 #连接超时
timeout client 50000 #客户端超时
timeout server 50000 #服务器超时
timeout check 2000 #心跳检测超时
####################################################################
listen http_front
bind 0.0.0.0:8002 #监听端口
stats refresh 30s #统计页面自动刷新时间
stats uri /haproxy?stats #统计页面url
stats realm Haproxy Manager #统计页面密码框上提示文本
stats auth admin:admin #统计页面用户名和密码设置
#stats hide-version #隐藏统计页面上HAProxy的版本信息
#####################我把RabbitMQ的管理界面也放在HAProxy后面了###############################
listen rabbitmq_admin
bind 0.0.0.0:8001
server rabbit1 rabbit1:15672
server rabbit2 rabbit2:15672
server rabbit3 rabbit3:15672
#多服务器之间的配置
#server rabbitmq3 29.1.223.113:15672
#server rabbitmq2 39.105.104.19:15672
#server rabbitmq1 33.20.102.79:15672
####################################################################
listen rabbitmq_cluster
bind 0.0.0.0:5677
option tcplog
mode tcp
timeout client 3h
timeout server 3h
option clitcpka
balance roundrobin #负载均衡算法（#banlance roundrobin 轮询，balance source 保存session值，支持static-rr，leastconn，first，uri等参数）
#balance url_param userid
#balance url_param session_id check_post 64
#balance hdr(User-Agent)
#balance hdr(host)
#balance hdr(Host) use_domain_only
#balance rdp-cookie
#balance leastconn
#balance source //ip
#check inter 2秒 是检测心跳频率，rise 2是2次正确认为服务器可用，fall 3是3次失败认为服务器不可用
server rabbit1 rabbit1:5672 check inter 2s rise 2 fall 3
server rabbit2 rabbit2:5672 check inter 2s rise 2 fall 3
server rabbit3 rabbit3:5672 check inter 2s rise 2 fall 3
#多服务器间配置
#server rabbitmq3 39.105.104.19:5674 check inter 5s rise 2 fall 3
#server rabbitmq2 39.125.104.19:5673 check inter 5s rise 2 fall 3
#server rabbitmq1 39.105.101.19:5672 check inter 5s rise 2 fall 3
启动容器
docker run -d \
--name rabbitmq-haproxy \
-p 8002:8002 -p 5677:5677 -p 8001:8001 \
--net=rabbitmqnet \
-v /data/haproxy/haproxy.cfg:/usr/local/etc/haproxy/haproxy.cfg
haproxy:latest

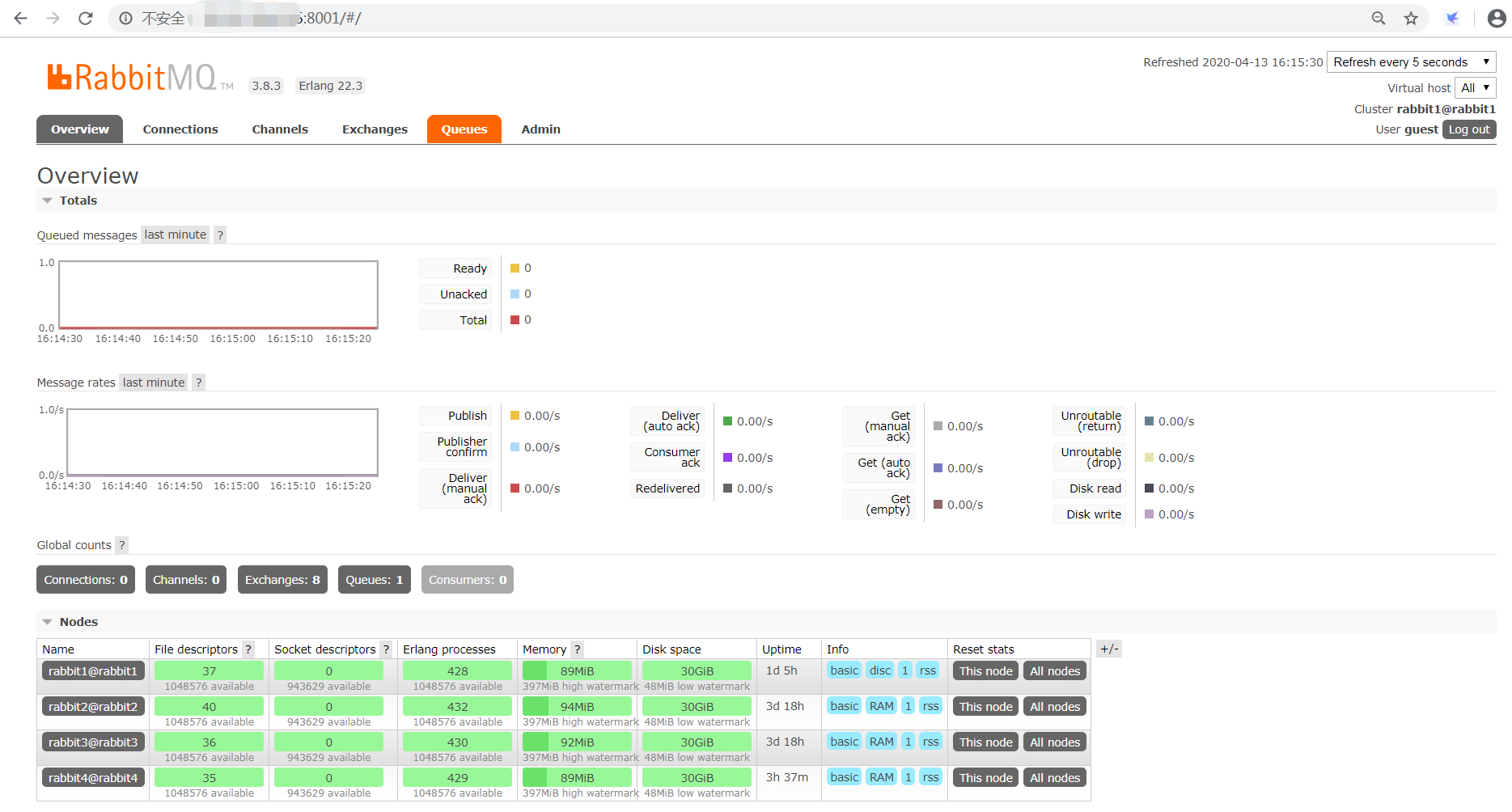

通过haproxy 访问集群
http://你的公网IP:8001

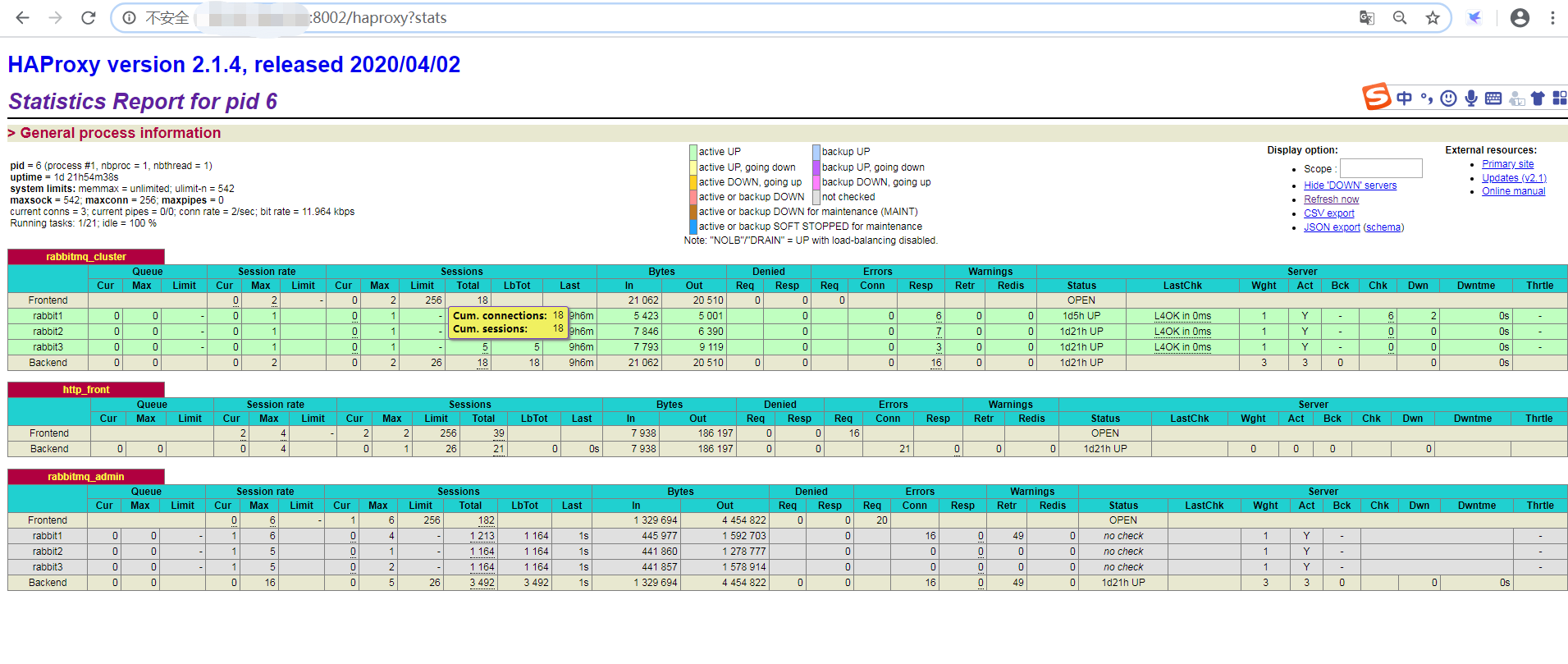

查看haproxy的状态
http://你的公网IP:8002/haproxy?stats
