实测分析不同激励对Yd1高压侧、低压侧的影响

首先先来看一组实际数据：

			相电压10V			C：5V；∠AB=60°
			ab	bc	ca	ab	bc	ca
1	Yd1	高压侧	17.39	17.39	17.38	10.03	14.6	14.6
		低压侧	5	4.96	4.99	3.4	3.35	4.55
	Dy1	高压侧	17.32	17.32	17.32	10.03	14.6	14.6
		低压侧	14.9	14.9	14.9	10.12	10.09	13.7

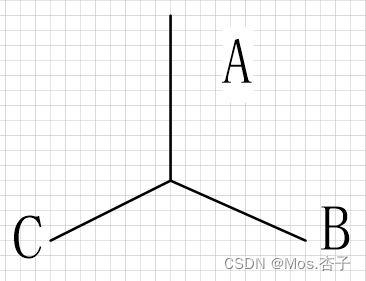

重点以Yd1的数据来进行分析，其结构如下。

分析前，先梳理几个知识点：

1. 三角形（△）连接时两端电压为相电压，星形（Y）连接时两端电压为线电压；
2. △-Y联结时，一次侧的每一相线圈对应的是二次的两个线圈（120°串联），因此电压比：一次侧线圈圈数/（二次侧线圈圈数/√3）；
3. Y-△联结时，反之，因此电压比：（一次侧线圈圈数/√3）/二次侧线圈圈数；
4. 线电压=√3线电压。

我们的变压器为80:40，即变比为2:1。

1. 在输入相电压均为10V，且为平衡三相电路时

高压侧为线电压，因此高压侧电压为10√3=17.32V

低压侧为相电压，变比为2:1，因此低压侧电压为10/2=5V

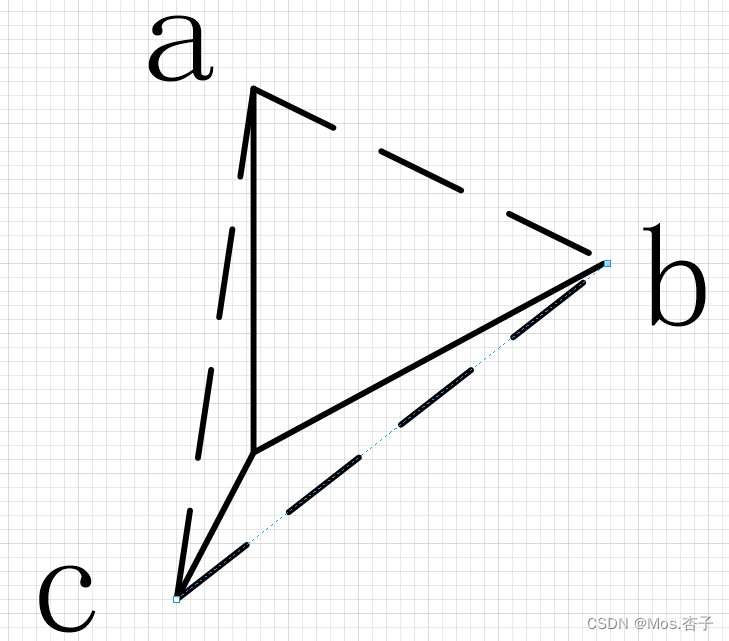

2. 当非平衡三相电路时，A相为0，B相为-60，C相为-210，分别输入10V、10V、5V时

 abn为等边三角形，故Uab=Ubn=Uan=10V

acb为等腰三角形，Uac=Ubc，具体值大家自己研究一下具体值，顺便也可以告诉我~

此时n不为三角形abc中心点，因此需要单独测量相电压，即UAN、UBN、UCN，通过实际测量得到UAN=6.8、UBN=6.8、UCN=9.12，低压侧为相电压的一半。

同理，Dy1也可分析。
