InnoDB 存储引擎（3）——插入缓冲（Insert Buffer）

目的

• 提高对于非聚集索引插入的性能

原因

• 在一个具有非聚集且非唯一索引的表中做插入时，数据页的存放还是按主键（primary key） 进行顺序存放的，但是对于非聚集索引叶子节点的插入不再是顺序的了，这时就需要离散的访问非聚集索引页，由于随机读取的存在而导致了插入操作性能下降，所以需要使用插入缓冲

步骤

• 对于非聚集索引的插入或更新操作，首先判断插入的非聚集索引页是否在缓冲池中
  • 若在，则直接插入
  • 若不在，则先放入一个Insert Buffer 对象中
• 然后再以一定频率和情况进行Insert Buffer 和辅助索引页子节点的 merge 操作，这时通常能将多个插入合并到一个操作中（因为在一个索引页中）

使用条件

• 索引是辅助索引
• 索引不是唯一的

使用条件中的原理

• 若索引是聚集索引，本身索引中就包含了数据，所以插入数据页即可，没必要使用insert buffer。
• 若索引是唯一非聚集索引，当插入索引页时需要判断唯一性，判断唯一性的过程中需要查找，查找必定可以找出插入的位置（如果不存在插入的索引页时），这时最高效的做法应该是直接将数据插入，但是如此insert buffer 就没有意义

存在问题

• 应用程序进行大量插入操作，且这些操作都涉及了不唯一的非聚集索引
• 若此时MySQL 数据库发生宕机，这样回导致大量的Insert Buffer 并没有合并到实际的非聚集索引中去
• 从而导致恢复的时间过长，在极端情况下甚至需要几个小时

change buffer（略，讲的不是很清楚）

• 可以视为Insert Buffer 的升级
• 分类
  • Insert Buffer
  • Delete Buffer
  • Purge Buffer
• 适用对象：非唯一的辅助索引
• 对应的数据库操作：INSERT、DELETE、UPDATE
  • 一个数据操作可能会使用到两种Buffer，例如UPDATE
    • Delete Buffer
    • PurgeBuffer

Insert Buffer 的内部实现

• Insert Buffer 的数据结构是一棵B+树
• MySQL 4.1 之前，每张表有一棵Insert Buffer B+树
• MySQL 4.1 之后，全局只有一棵Insert Buffer B+树 负责对所有的表的辅助索引进行Insert Buffer
• 这棵B+ 树存放在共享表空间。
• 因此，试图通过独立表空间的ibd 文件恢复表中数据时，往往会导致CHECH TABLE 失败。因为表的辅助索引中的数据可能还在Insert Buffer 中
• 所以通过ibd 文件进行恢复后，还需要进行repair table 操作来重建表上所有的辅助索引
• Insert Buffer B+树的非叶节点存放的数据——search key

      注：该叶节点存放的是查询的 search key。search key 一共占用9字节，                                               其中：                                                                                                                                                           space 占用4字节，表示待插入记录所在表的表空间id。（在InnDB 存储引擎中，每                         个表有唯一的space id，可以通过space id 查询得知是哪张表）。                                                   marker 占用1字节，它是用来兼容老版本的Insert Buffer                                                                   offset 占用4字节，表示页所在的偏移量

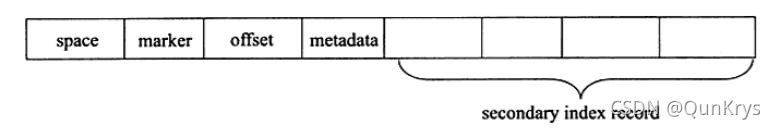

• Insert Buffer B+树的叶节点存放的数据

    注：space、marker、offset 同非叶节点中的含义相同，共占9字节。                                                       另外：                                                                                                                                                         metadata 占用4 字节，存储的内容如下：

名称	字节	含义
IBUF_REC_OFFSET_COUNT	2	该记录进入Insert Buffer 的顺序
IBUF_REC_OFFSET_TYPE	1
IBUF_REC_OFFSET_FLAGS	1

                  secondary index record：就是非聚集索引页

• Insert Buffer B+树在插入时的使用过程
  • search key 的构造
    • 当一个辅助索引要插入到页时，如果页不在缓冲池中，则InnoDB 存储引擎会构造一个对应search key
  • 记录的插入
    • 当构造完search key 时，InnoDB会将其插入到B+树中，并且叶节点的构造规则如上所述。search key + metadata + 记录

Merge Insert Buffer

• 含义：将Insert Buffer 的记录插入合并到真正的辅助索引中
• 操作发生的时机
  • 辅助索引页被读取到缓冲池时
  • Insert Buffer Bitmap 页追踪到该辅助索引页已无可用空间时
  • Master Thread 自主每秒或每10秒进行一次Merge Insert Buffer
    • 执行merge 操作页数取决于srv_innodb_io_capactiy的百分比
