4.1瑞萨RA系列(R7FA2L1AB3CFL)FSP库开发指南(e2 studio)-点亮你的第一颗LED灯

4.1 IOPORT简介

IOPORT 可以对引脚进行以下几个方面的配置:

  • 配置引脚为普通 IO 功能,即输入或输出高电平或者低电平。

  • 控制引脚的输入上拉电阻。

  • 控制引脚的驱动能力。

  • 控制引脚是否检测上升沿/下降沿/双边沿。

  • 控制引脚是否作为中断输入引脚。

  • 配置引脚为模拟输入功能或者将引脚在内部连接到其他外设模块。

4.2 IOPORT的框图分析

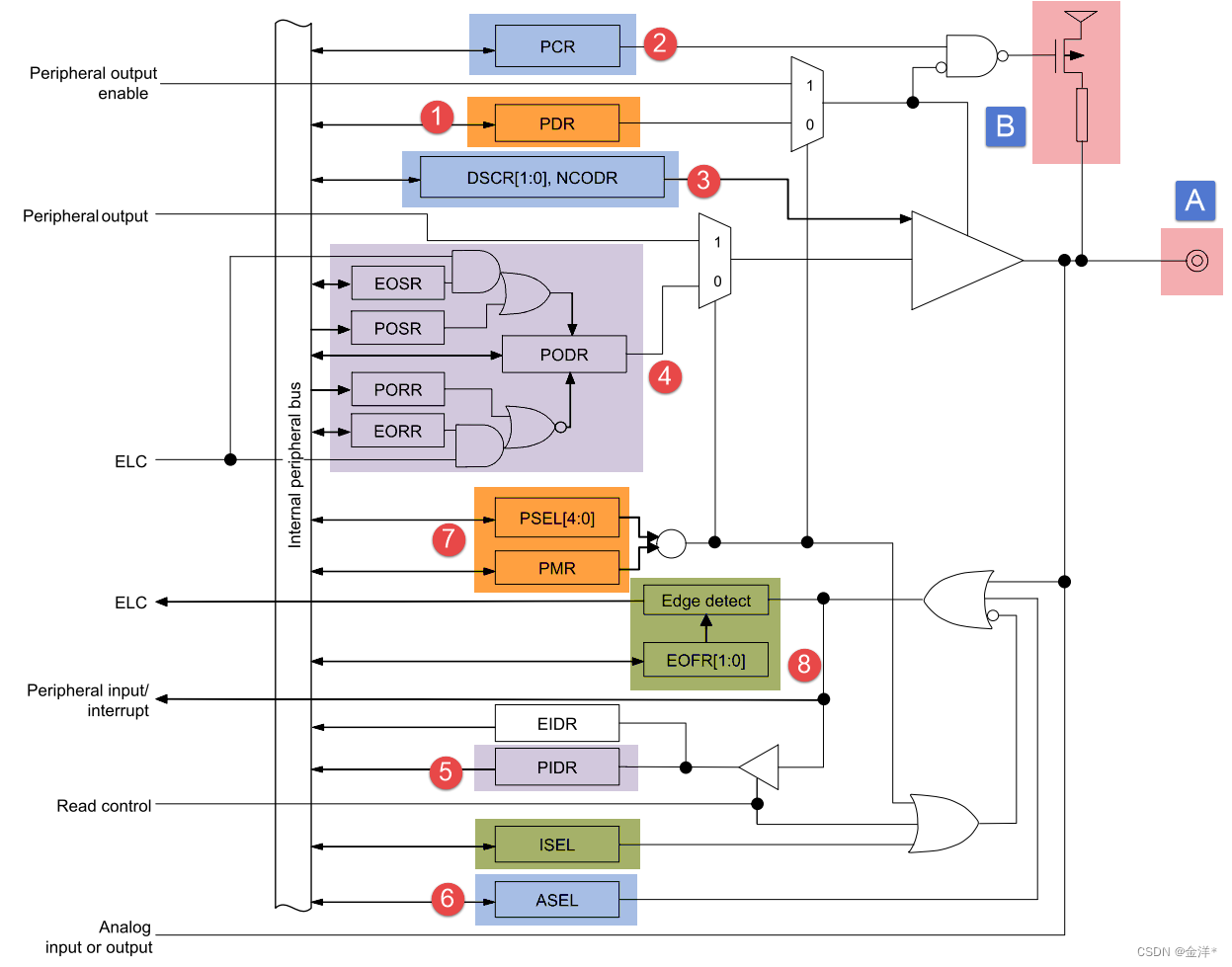

IOPORT 的功能结构框图,标有字母 A 处表示的是芯片实际引出的 IO 引脚。

接下来我们对 IOPORT 外设的结构框图进行分析,将不难得出 IOPORT 有如下几种工作模式:

  • 通用输入输出(GPIO)模式

    • 输入模式(浮空/上拉)

    • 输出模式(推挽/开漏)

  • 模拟输入功能模式

  • 复用功能模式

4.2.1  IO端口方向

PDR (Port Direction Register) 是端口方向寄存器,它控制端口的 GPIO 方向。 当 IO 引脚需要控制输出高电平或者低电平时,可设置引脚的 GPIO 方向为 GPIO 输出; 而当需要读取 IO 引脚的电平时,可设置引脚的 GPIO 方向为 GPIO 输入。见图中标注 ① 处。

4.2.2  IO输入上拉控制

PCR (Pull-up Control Register) 是上拉控制寄存器,它控制 IO 引脚的 GPIO 输入是否使能上拉。 当设置为允许上拉时,实际上会使得图中字母 B 处的弱上拉电阻连接到VCC电源正极,从而使得引脚处于弱上拉输入模式。 需要注意的是,当引脚的 GPIO 方向被配置为“输入”时,才可以设置使用弱上拉电阻。 从上图还可以看出R7FA2L1AB3CFL 的 IO 端口是没有下拉电阻的。见图中标注 ② 处。

4.2.3  IO驱动能力和开漏输出控制

DSCR (Port Drive Capability Register) 是端口驱动能力寄存器,它控制 IO 引脚的驱动能力。 驱动能力指的是IO驱动的电流强度和IO的最大翻转速率。

NCODR (N-Channel Open-Drain Control Register) 是开漏输出控制寄存器,它控制 IO 引脚是否使能开漏模式。 当引脚的 GPIO 方向被配置为“输出”时,可以配置 IO 引脚输出的模式是推挽输出还是使能开漏输出。见图中标注 ③ 处。

8.2.4 IO端口输出数据

这部分看似比较复杂,但是实际上 EOSR、POSR、PORR、EORR 的箭头最终都指向 PODR, 这意味着操作 EOSR、POSR、PORR、EORR 这些寄存器,实际上将最终操作的是 PODR 寄存器。见图中标注 ④ 处。

  • 图中 PODR (Port Output Data Register) 是端口输出数据寄存器,它控制 GPIO 引脚输出的电平。 当引脚的 GPIO 方向被配置为“输出”时,可以配置引脚输出高电平或者低电平。

  • 图中 EOSR (Event Output Set Register) 是事件输出置位寄存器(该寄存器我们暂且忽略它)。

  • 图中 POSR (Pmn Output Set Register) 是端口输出数据寄存器,它控制 GPIO 引脚输出为高电平,但却不能控制输出低电平。

  • 图中 PORR (Pmn Output Reset Register) 是端口输出数据寄存器,它控制 GPIO 引脚输出为低电平,但却不能控制输出高电平。

  • 图中 EORR (Event Output Reset Register) 是事件输出复位寄存器(该寄存器我们暂且忽略它)。

4.2.5 IO端口输入数据

PIDR (Port Input Data Register) 是端口输入数据寄存器,可以通过它读取 GPIO 引脚的电平状态。 当引脚的 GPIO 方向被配置为“输入”时,程序可以读出输入引脚的电平是高电平还是低电平。见图中标注 ⑤ 处。

4.2.6. 模拟输入模式

ASEL (Analog Input Enable) 是模拟输入选择控制位,可以通过它来将引脚配置为模拟输入模式。 当使用 ADC 功能时,需将引脚配置为模拟输入模式。见图中标注 ⑥ 处。

4.2.7. 端口模式控制和外设复用选择

PMR (Port Mode Control) 是端口模式控制位,可以通过它来将引脚配置为 GPIO 输入/输出模式,或者配置作为复用外设功能引脚。见图中标注 ⑦ 处。

PSEL (Peripheral Select) 是外设复用选择,可以通过它来选择将引脚连接到某一个外设功能上。

4.2.8. IO边沿检测与中断

EOFR (Event on Falling/Event on Rising) 是事件触发选择,可以通过它来让引脚检测边沿信号,如果检测到指定信号将触发一个事件。见图中标注 ⑧ 处。

ISEL (IRQ Input Enable) 是IRQ输入使能控制位,可以配置是否产生中断。

4.3. IOPORT的寄存器描述

IOPORT 模块由于功能相对简单,寄存器相对来说比较少,下面我们就来看看它的这几个寄存器。

4.3.1. 端口引脚功能选择寄存器

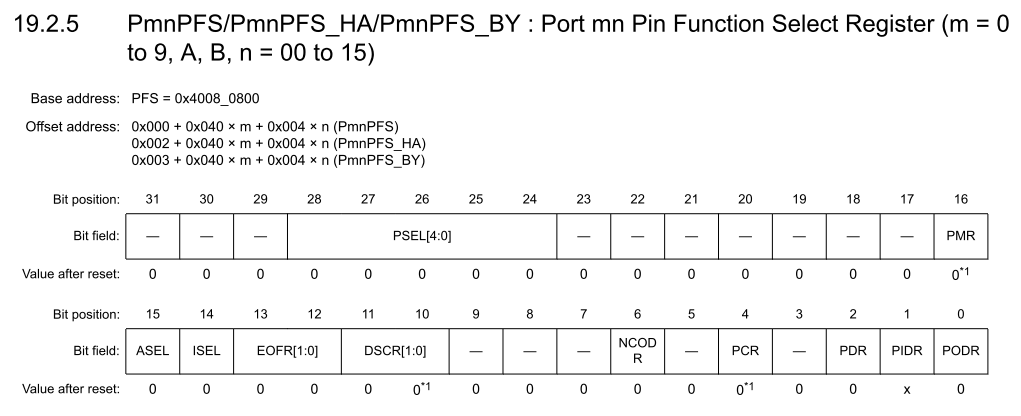

我们在前面说过,瑞萨 RA 系列芯片的 IO 端口从理论上被分成16个组、每组有16个引脚(实际上可能会更少), 而下图中所描述的端口引脚功能选择寄存器(PmnPFS)便是用来配置 IO 引脚的,一个这样的寄存器对应配置一个 IO 引脚。

注:上图中的 “Pmn”,“m = 0 to 9, A, B”表示的是 IO 端口 m 的范围,而“n = 00 to 15”表示的是 IO 引脚 n 的范围。

PmnPFS 寄存器的位域说明如下:

端口引脚功能选择寄存器

位域名

说明

0

PODR

端口输出数据

  • 0:设置 Pmn 引脚输出低电平

  • 1:设置 Pmn 引脚输出高电平

1

PIDR

端口输入数据

  • 0:表明 Pmn 引脚输入的电平状态是低电平

  • 1:表明 Pmn 引脚输入的电平状态是高电平

2

PDR

端口方向

  • 0:设置为输入引脚

  • 1:设置为输出引脚

4

PCR

上拉控制

  • 0:禁止输入上拉电阻

  • 1:使能输入上拉电阻

6

NCODR

输出开漏控制

  • 0:禁止开漏输出(即推挽输出)

  • 1:使能开漏输出

[11:10]

DSCR

端口驱动能力

  • 00:低驱动能力

  • 01:中驱动能力

  • 10:高速高驱动能力(对于部分引脚此选项无效,不能选用)

  • 11:高驱动能力

[13:12]

EOFR

上升沿/下降沿事件触发设置

  • 00:不检测

  • 01:检测上升沿

  • 10:检测下降沿

  • 11:检测双边沿(包括上升沿和下降沿)

14

ISEL

IRQ 输入中断使能

  • 0:禁止 IRQ 中断

  • 1:允许 IRQ 中断

15

ASEL

模拟输入使能

  • 0:禁止作为模拟功能引脚

  • 1:允许作为模拟功能引脚

16

PMR

端口模式控制

  • 0:Pmn 引脚用作 GPIO 引脚(数字输入/输出)

  • 1:Pmn 引脚用作复用功能引脚(连接到外设模块)

[28:24]

PSEL

端口引脚复用选择

需要查表选择该引脚的复用功能

4.3.2. 端口输出数据寄存器

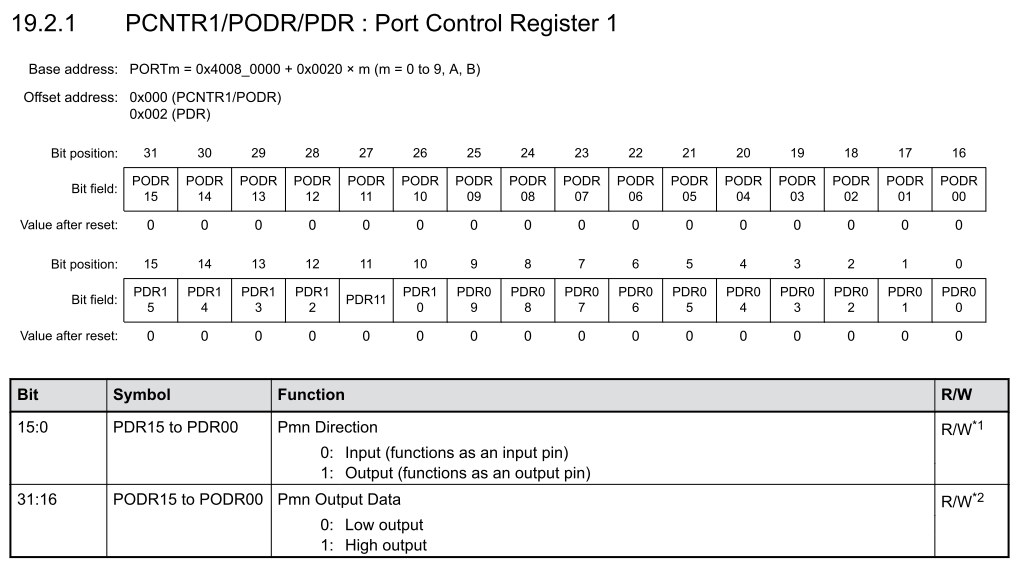

上图所示为端口输出数据寄存器的相关描述。该寄存器的位域说明如下:

端口输出数据寄存器

位域名

说明

[15:0]

PDR

Pmn 引脚方向

  • 0:设置为输入引脚

  • 1:设置为输出引脚

[31:16]

PODR

Pmn 引脚输出数据

  • 0:设置引脚输出低电平

  • 1:设置引脚输出高电平

4.3.3. 端口输入数据寄存器

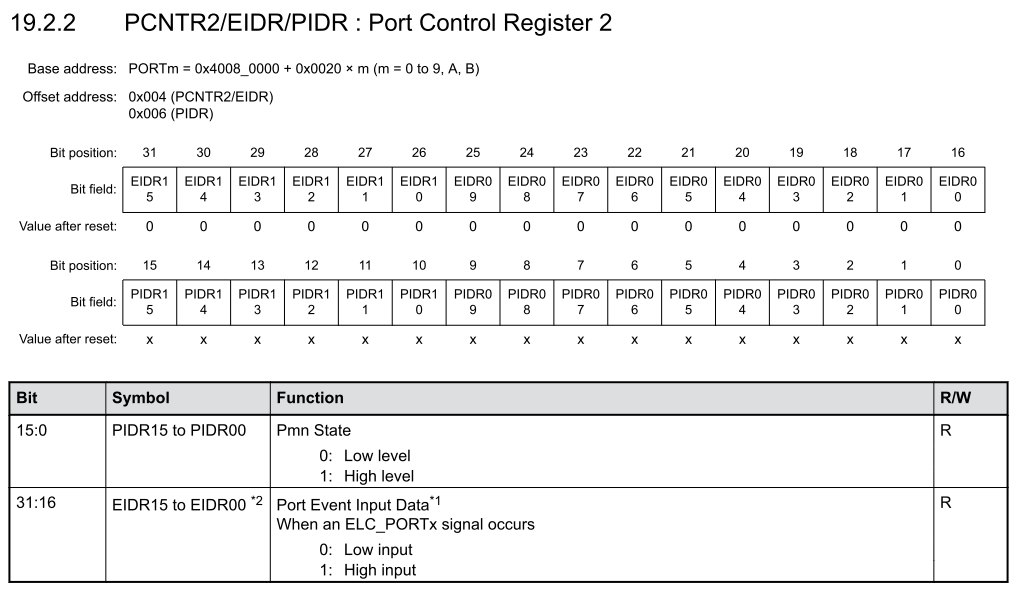

上图所示为端口输入数据寄存器的相关描述。该寄存器的位域说明如下:

端口输入数据寄存器

位域名

说明

[15:0]

PIDR

Pmn 引脚输入数据

  • 0:引脚输入的电平状态是低电平

  • 1:引脚输入的电平状态是高电平

[31:16]

EIDR

端口事件输入数据

  • 0:引脚输入的事件信号是低电平

  • 1:引脚输入的事件信号是高电平

4.3.4. 端口输出置位/复位寄存器

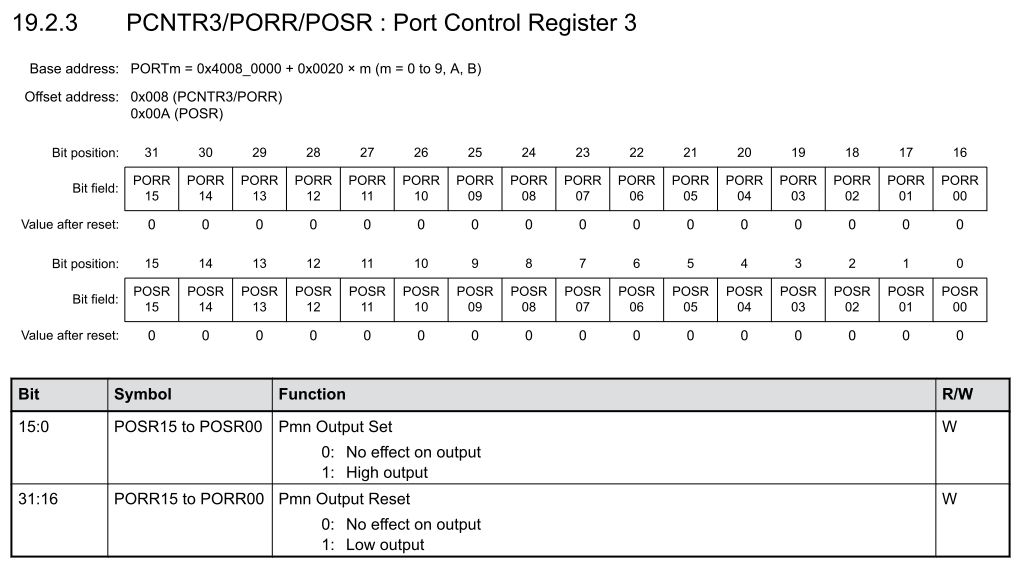

上图所示为端口输出置位/复位寄存器的相关描述。该寄存器的位域说明如下:

端口输入数据寄存器

位域名

说明

[15:0]

POSR

Pmn 引脚输出置位

  • 0:引脚的输出没有被影响

  • 1:引脚输出高电平

[31:16]

PORR

Pmn 引脚输出复位

  • 0:引脚的输出没有被影响

  • 1:引脚输出低电平

4.3.5. 写保护寄存器

当我们要配置RA单片机的 I/O 引脚时,我们主要需要配置的是 PmnPFS 寄存器, 但是所有的 PmnPFS 寄存器默认是被保护的,因此要想写入引脚 Pmn 对应的 PmnPFS 寄存器,需要先通过写保护寄存器解除写保护。

上图所示为写保护寄存器的相关描述。该寄存器的位域说明如下:

端口输入数据寄存器

位域名

说明

6

PFSWE

PmnPFS 寄存器写入使能

  • 0:禁止写入 PmnPFS 寄存器

  • 1:允许写入 PmnPFS 寄存器

7

B0WI

PFSWE 位写入禁止

  • 0:允许写入 PFSWE 位

  • 1:禁止写入 PFSWE 位

4.4. 实验:使用寄存器点亮LED灯

4.4.1. 硬件设计

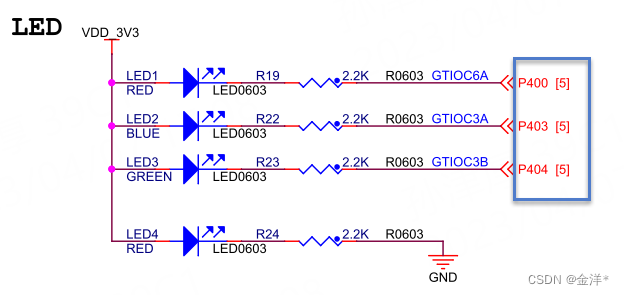

 芯片的 P400、P403、P404 引脚分别通过一个 2.2 KΩ 的限流电阻连接到 LED1、LED2、LED3 这三个用户 LED 灯的阴极,LED 灯的阳极连接到 3.3V 电源。 而 LED4 是电源指示灯,只要开发板通电就会亮。

 hal_entry.c文件

void hal_entry(void)
 {
     /* TODO: add your own code here */

     /* 取消写保护 */
     R_PMISC->PWPR = 0;                               ///< Clear BOWI bit - writing to PFSWE bit enabled
     R_PMISC->PWPR = 1U << BSP_IO_PWPR_PFSWE_OFFSET;  ///< Set PFSWE bit - writing to PFS register enabled

     /* LED1:配置引脚 P400 对应的PFS寄存器 */
     R_PFS->PORT[BSP_IO_PORT_04_PIN_00>>8].PIN[BSP_IO_PORT_04_PIN_00 & 0xFF].PmnPFS =
        IOPORT_CFG_PORT_DIRECTION_OUTPUT | IOPORT_CFG_PORT_OUTPUT_LOW;
     /* LED2:配置引脚 P403 对应的PFS寄存器 */
     R_PFS->PORT[BSP_IO_PORT_04_PIN_03>>8].PIN[BSP_IO_PORT_04_PIN_03 & 0xFF].PmnPFS =
        IOPORT_CFG_PORT_DIRECTION_OUTPUT | IOPORT_CFG_PORT_OUTPUT_LOW;
     /* LED3:配置引脚 P404 对应的PFS寄存器 */
     R_PFS->PORT[BSP_IO_PORT_04_PIN_04>>8].PIN[BSP_IO_PORT_04_PIN_04 & 0xFF].PmnPFS =
        IOPORT_CFG_PORT_DIRECTION_OUTPUT | IOPORT_CFG_PORT_OUTPUT_LOW;

     /** 此时3个LED灯的引脚默认输出的是低电平
      *  所以3个LED灯都会默认亮起来
      *  我们在 while 循环里让 LED1 闪烁:每秒钟翻转一次状态
      */

     while(1)
     {
        /* 翻转LED灯:LED1 */
        //R_PORT4->PODR |= 1<<(BSP_IO_PORT_04_PIN_00 & 0xFF);
        //R_BSP_SoftwareDelay(1000, BSP_DELAY_UNITS_MILLISECONDS);
        //R_PORT4->PODR &= (uint16_t)~(1 << (BSP_IO_PORT_04_PIN_00 & 0xFF));
        //R_BSP_SoftwareDelay(1000, BSP_DELAY_UNITS_MILLISECONDS);

        /* 或者也可以这样用位异或操作来翻转LED1 */
        R_PORT4->PODR ^= 1<<(BSP_IO_PORT_04_PIN_00 & 0xFF);
        R_BSP_SoftwareDelay(1000, BSP_DELAY_UNITS_MILLISECONDS);
     }

     //这后面的代码无需理会
 #if BSP_TZ_SECURE_BUILD
     /* Enter non-secure code */
     R_BSP_NonSecureEnter();
 #endif
 }

4.4.3. 下载验证

编写好上述代码,然后将程序编译并下载到开发板之后,按下复位按键来复位开发板, 可以观察到开发板上面除了电源指示灯之外的3个 LED 灯当中有两个灯常亮,还有一个灯在缓慢闪烁。 闪烁着的 LED 灯为 LED1,它每秒钟(1000毫秒)便改变一次亮灭的状态。
