关于MPAndroidChart BarChart 柱状图组遇到的一些问题记录。

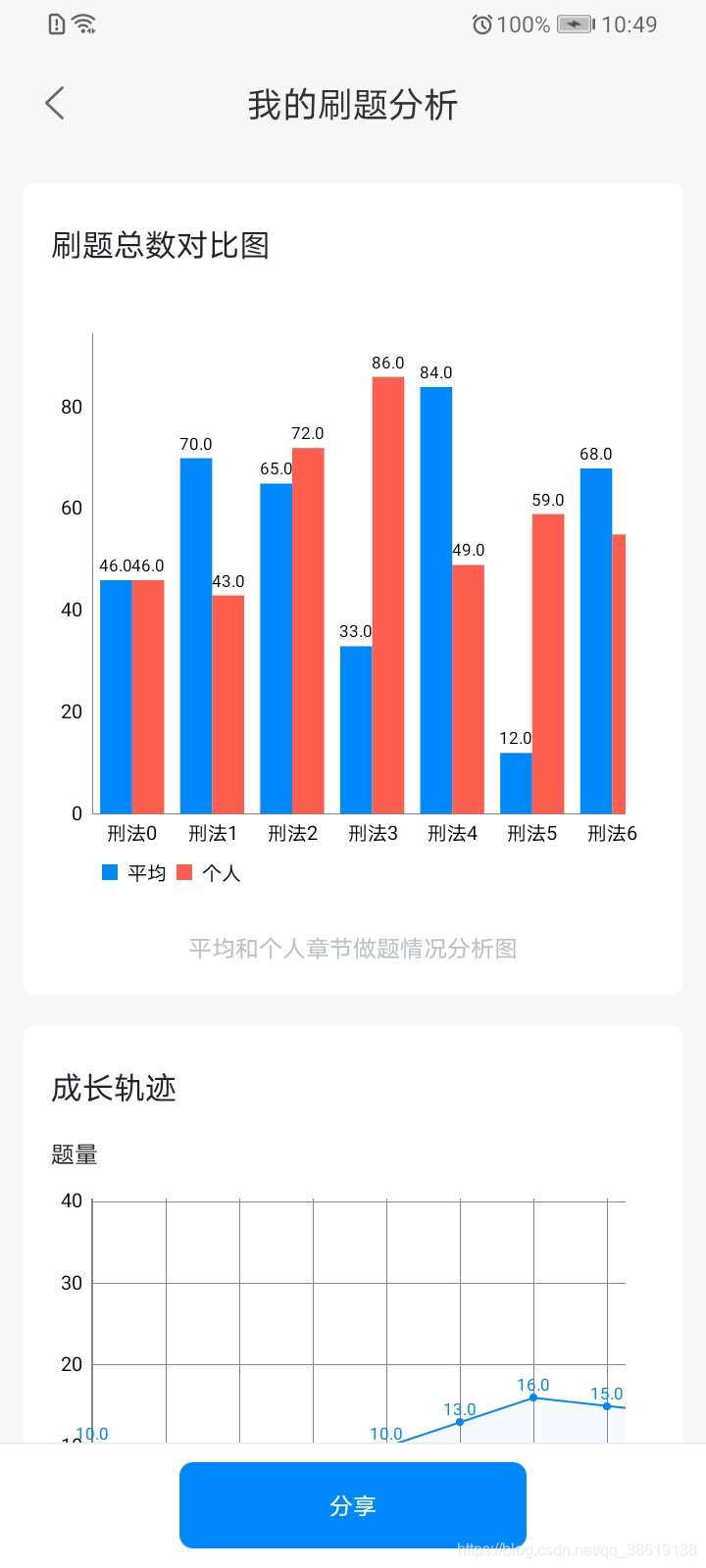

先上效果图

我用的版本是3.0.2

compile 'com.github.PhilJay:MPAndroidChart:v3.0.2'

主要问题

1：数据显示不全，看其他的帖子都是正好一屏的数据量，比如我这个有八组数据，加载完只能显示六组半

2：X轴命名问题

3：X轴标签不在柱状图组的中心。

解决办法：先说第一个问题，这个默认是支持缩放的，可以把柱状图组的宽度变小，直到能放下为止。不过这不符合UI的逻辑，如果数据量特别多怎么办，我的解决办法是默认把柱状图的x轴放大

barChart.setScaleMinima(1.2f, 1.0f);              //x轴默认放大1.2倍 要不然x轴数据展示不全
barChart.setScaleXEnabled(true);                  //支持x轴缩放
barChart.setScaleYEnabled(false);                 //禁止y轴缩放

第二个问题跟第三个一块讲，本来是打算循环给X轴赋值，能省点事就省点事。

xAxis.setValueFormatter(new IAxisValueFormatter() {
      @Override
      public String getFormattedValue(float v, AxisBase axisBase) {
              Log.e(TAG_LOG, "barChartValue: " + v);

               //会出现-1 导致循环取值时崩溃
              if (v < avgAnswerCount.size()) {
                  return avgAnswerCount.get((int) v).getLawName();
               }
}

结果，横向坐标轴的value值竟然会出现-1，要知道我已经设置了X轴从0开始，最小是是0为什么会出现-1？到现在我都没弄明白

xAxis.setAxisMinimum(0f);                               //最小值 从0开始
xAxis.setAxisMaximum(avgAnswerCount.size());            //最大值
xAxis.setGranularity(1f);                               //设置最小间隔

后来我发现如果把自动居中这个属性关掉的话，就不会出现-1这种情况了，但是如果关掉，就会影响X轴标签的居中显示

//设置柱子(组)居中对齐x轴上的点 如果改正true X轴不能正常循环赋值 value值会出现-1
xAxis.setCenterAxisLabels(true);

后来暂时先改成这样的了因为我很确定我的数据量只有八条。

xAxis.setValueFormatter(new IAxisValueFormatter() {
                @Override
                public String getFormattedValue(float v, AxisBase axisBase) {
                    Log.e(TAG_LOG, "barChartValue: " + v);

                    if (v == 0) {
                        return avgAnswerCount.get(0).getLawName();
                    }
                    if (v == 1) {
                        return avgAnswerCount.get(1).getLawName();
                    }
                    if (v == 2) {
                        return avgAnswerCount.get(2).getLawName();
                    }
                    if (v == 3) {
                        return avgAnswerCount.get(3).getLawName();
                    }
                    if (v == 4) {
                        return avgAnswerCount.get(4).getLawName();
                    }
                    if (v == 5) {
                        return avgAnswerCount.get(5).getLawName();
                    }
                    if (v == 6) {
                        return avgAnswerCount.get(6).getLawName();
                    }
                    if (v == 7) {
                        return avgAnswerCount.get(7).getLawName();
                    }
                    return "";
                }
            });

然后再说居中显示的问题有几个关键点需要说一下

1：打开标签居中属性

2：柱子图组的设置公式 (barSpace + barWidth) * 柱形图数量(比如我的是每组两个) + groupSpace = 1

3：X轴最大值与最小值的差值为x轴数据个数，也是y轴数据的组数

4：记得调用 barChart.groupBars(0f, groupSpace, barSpace);这个函数

xAxis.setCenterAxisLabels(true);
xAxis.setAxisMinimum(0f);                               //最小值 从0开始
xAxis.setAxisMaximum(avgAnswerCount.size());            //最大值

float groupSpace = 0.2f;
float barSpace = 0f;
float barWidth = 0.4f;
//设置柱子宽度
//关键的地方在于 需要满足该等式,标签才能居中：
//(barSpace + barWidth) * 柱形图数量(比如我的是每组两个) + groupSpace = 1

barData.setBarWidth(barWidth);
//三个参数分别代表  X轴起点 组与组之间的间隔  组内柱子的间隔
barChart.groupBars(0f, groupSpace, barSpace);

下面给大家附上完整代码传的参数是我的

    /**
     * 设置柱状图数据
     *
     * @param avgAnswerCount
     */
    private void initBarChart(final List<TopicAnalysisEntity.AvgAnswerCountBean> avgAnswerCount) {

        if (avgAnswerCount != null && avgAnswerCount.size() > 0) {

            List<BarEntry> yValues1 = new ArrayList<>();
            List<BarEntry> yValues2 = new ArrayList<>();
            //循环创建数据
            for (int i = 0; i < avgAnswerCount.size(); i++) {
                yValues1.add(new BarEntry(i, avgAnswerCount.get(i).getAvgAnswerNum()));
                yValues2.add(new BarEntry(i, avgAnswerCount.get(i).getUserNum()));
            }

            XAxis xAxis = barChart.getXAxis();
            xAxis.setGranularity(1f);         //设置最小间隔
            xAxis.setCenterAxisLabels(true);  //设置柱子(组)居中对齐x轴上的点 如果改正true X轴不能正常循环赋值 value值会出现-1
            xAxis.setAxisMinimum(0f);                               //最小值 从0开始
            xAxis.setAxisMaximum(avgAnswerCount.size());            //最大值
            xAxis.setLabelCount(avgAnswerCount.size(), false); //x轴坐标数
            xAxis.setPosition(XAxis.XAxisPosition.BOTTOM);          //X轴的位置设置为下  默认为上
            xAxis.setDrawGridLines(false);                          //不要竖线网格
            xAxis.setValueFormatter(new IAxisValueFormatter() {
                @Override
                public String getFormattedValue(float v, AxisBase axisBase) {
                    Log.e(TAG_LOG, "barChartValue: " + v);

//                    if (v < avgAnswerCount.size()) {
//                        return avgAnswerCount.get((int) v).getLawName();
//                    }

                    if (v == 0) {
                        return avgAnswerCount.get(0).getLawName();
                    }
                    if (v == 1) {
                        return avgAnswerCount.get(1).getLawName();
                    }
                    if (v == 2) {
                        return avgAnswerCount.get(2).getLawName();
                    }
                    if (v == 3) {
                        return avgAnswerCount.get(3).getLawName();
                    }
                    if (v == 4) {
                        return avgAnswerCount.get(4).getLawName();
                    }
                    if (v == 5) {
                        return avgAnswerCount.get(5).getLawName();
                    }
                    if (v == 6) {
                        return avgAnswerCount.get(6).getLawName();
                    }
                    if (v == 7) {
                        return avgAnswerCount.get(7).getLawName();
                    }
                    return "";
                }
            });

            // 获取 左边 Y轴
            YAxis mLAxis = barChart.getAxisLeft();
            mLAxis.setDrawGridLines(false);                                // 取消 横向 网格线
            mLAxis.setAxisMinimum(0f);                                     //设置Y轴显示最小值，不然0下面会有空隙
//        mLAxis.setEnabled(false);                                    //左侧Y轴不显示
            barChart.setScaleMinima(1.2f, 1.0f);              //x轴默认放大1.2倍 要不然x轴数据展示不全
            barChart.setScaleXEnabled(true);                               //支持x轴缩放
            barChart.setScaleYEnabled(false);                              //禁止y轴缩放
            barChart.getDescription().setEnabled(false);                   //右下角一串英文字母不显示
            barChart.getAxisRight().setEnabled(false);                     //右侧Y轴不显示 默认为显示

            BarDataSet barDataSet = new BarDataSet(yValues1, "平均");
            barDataSet.setColor(Color.parseColor("#0188fb"));    //为第一组柱子设置颜色

            BarDataSet barDataSet2 = new BarDataSet(yValues2, "个人");
            barDataSet2.setColor(Color.parseColor("#fe5e4e"));   //为第二组柱子设置颜色
            BarData barData = new BarData(barDataSet);                     //加上第一组
            barData.addDataSet(barDataSet2);                               //加上第二组（多组也可以用同样的方法）
            barChart.setData(barData);
            float groupSpace = 0.2f;
            float barSpace = 0f;
            float barWidth = 0.4f;
            //设置柱子宽度
            //关键的地方在于 需要满足该等式,标签才能居中：(barSpace + barWidth) * 柱形图数量(比如我的是每组两个) + groupSpace = 1
            barData.setBarWidth(barWidth);
            //三个参数分别代表  X轴起点 组与组之间的间隔  组内柱子的间隔
            barChart.groupBars(0f, groupSpace, barSpace);


        }

    }

xml文件很简单

<FrameLayout
     android:layout_marginTop="@dimen/twenty"
     android:layout_width="match_parent"
     android:layout_height="300dp">

        <com.github.mikephil.charting.charts.BarChart
             android:id="@+id/bar_chart"
             android:layout_width="match_parent"
             android:layout_height="match_parent">
        </com.github.mikephil.charting.charts.BarChart>

</FrameLayout>

参考文章

https://blog.csdn.net/qq_44720366/article/details/104597917

https://blog.csdn.net/zhuawalibai/article/details/78034069?utm_source=blogxgwz0
