华为网路设备学习-5 （路由器单臂路由配置）

实验目标

 掌握单臂路由器配置方法；

 通过单臂路由器实现不同VLAN之间互相通信；

实验背景

 某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN。现由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台路由器进行了连接。

技术原理

 单臂路由：是为实现VLAN间通信的三层网络设备路由器，它只需要一个以太网，通过创建子接口可以承担所有VLAN的网关，而在不同的VLAN间转发数据。

实验步骤

 新建packer tracer拓扑图

 当交换机设置两个Vlan时，逻辑上已经成为两个网络，广播被隔离了。两个Vlan的网络要通信，必须通过路由器，如果接入路由器的一个物理端口，则必须有两个子接口分别与两个Vlan对应，同时还要求与路由器相连的交换机的端口fa 0/1要设置为trunk，因为这个接口要通过两个Vlan的数据包。

 检查设置情况，应该能够正确的看到Vlan和Trunk信息。

 计算机的网关分别指向路由器的子接口。

 配置子接口，开启路由器物理接口。

 默认封装dot1q协议。

 配置路由器子接口IP地址。

目的

Dot1q终结子接口（单臂路由）基本概念与工作原理

注意：

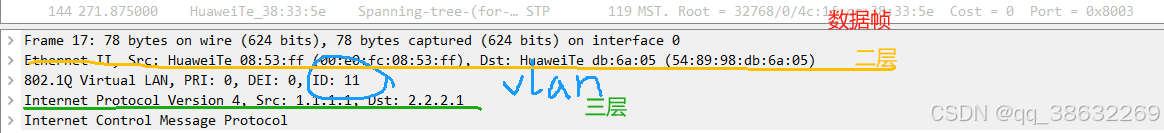

VLAN标签是用来识别不同的虚拟局域网，仅在二层网络之间有作用‌。在路由器进行三层转发时，VLAN标签会被去掉‌。当数据包从交换机传输到路由器时，路由器会重新封装二层数据，去掉VLAN标签，同时保持源和目的MAC地址不变。这意味着在路由器处理数据包时，VLAN标签不再存在。

实验设备

PC 2台；交换机S5700  1台；路由器 AR 3260   1台

交换机S3700 配置

<Huawei>sys

[Huawei]vlan batch 10 11

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]port link-type access

[Huawei-GigabitEthernet0/0/1]port default vlan 10

[Huawei-GigabitEthernet0/0/1]quit

[Huawei]int g0/0/2

[Huawei-GigabitEthernet0/0/2]port link-type access

[Huawei-GigabitEthernet0/0/2]port default vlan 11

[Huawei-GigabitEthernet0/0/2]quit

[Huawei]int g0/0/3

[Huawei-GigabitEthernet0/0/3]port link-type trunk

[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan all

路由器 AR 3260配置

<Huawei>sys

[Huawei]int g0/0/0.10

//进入路由器0模块第0端口第10子接口

[Huawei-GigabitEthernet0/0/0.10]dot1q termination vid 10

 //配置子接口的Dot1q终结功能。

命令用于配置子接口 Dot1q 终结的单层 VLAN ID。在网络设备中，特别是三层交换机或路由器上，该命令允许你指定一个子接口来终结带有特定 VLAN 标签的报文，从而将这些报文视为未标记的报文进行处理。这对于实现 VLAN 间的通信非常有用。[Huawei-GigabitEthernet0/0/0.11]ip address 1.1.1.254 255.255.255.0

[Huawei-GigabitEthernet0/0/0.10]arp broadcast enable

//arp广播启用

[Huawei-GigabitEthernet0/0/0.10]quit

[Huawei]int g0/0/0.11

//进入路由器0模块第0端口第11子接口

[Huawei-GigabitEthernet0/0/0.11]dot1q termination vid 11

 //配置子接口的Dot1q终结功能。

命令用于配置子接口 Dot1q 终结的单层 VLAN ID。在网络设备中，特别是三层交换机或路由器上，该命令允许你指定一个子接口来终结带有特定 VLAN 标签的报文，从而将这些报文视为未标记的报文进行处理。这对于实现 VLAN 间的通信非常有用。[Huawei-GigabitEthernet0/0/0.11]ip address 2.2.2.254 255.255.255.0

[Huawei-GigabitEthernet0/0/0.11]arp broadcast enable

 //arp广播启用

注意：使用dot1q协议时，g0/0/0接口不允许有其他配置！

检查

1.查看arp表

[Huawei]display arp brief

IP ADDRESS      MAC ADDRESS    EXPIRE(M) TYPE  INTERFACE           VLAN/CEVLAN

------------------------------------------------------------------------------

1.1.1.254       00e0-fc08-53ff           I -   GE0/0/0.10

1.1.1.1         5489-98e0-3f0f 16        D-0   GE0/0/0.10            10/-

2.2.2.254       00e0-fc08-53ff           I -   GE0/0/0.11

2.2.2.1         5489-98db-6a05 16        D-0   GE0/0/0.11            11/-

2.查看接口信息

[Huawei]display interface brief

PHY: Physical

*down: administratively down

(l): loopback

(s): spoofing

(b): BFD down

^down: standby

(e): ETHOAM down

(d): Dampening Suppressed

InUti/OutUti: input utility/output utility

Interface                   PHY   Protocol InUti OutUti   inErrors  outErrors

GigabitEthernet0/0/0        up    down        0%     0%          0          0

GigabitEthernet0/0/0.10     up    up          0%     0%          0          0

GigabitEthernet0/0/0.11     up    up          0%     0%          0          0

GigabitEthernet0/0/1        down  down        0%     0%          0          0

GigabitEthernet0/0/2        down  down        0%     0%          0          0

NULL0                       up    up(s)       0%     0%          0          0

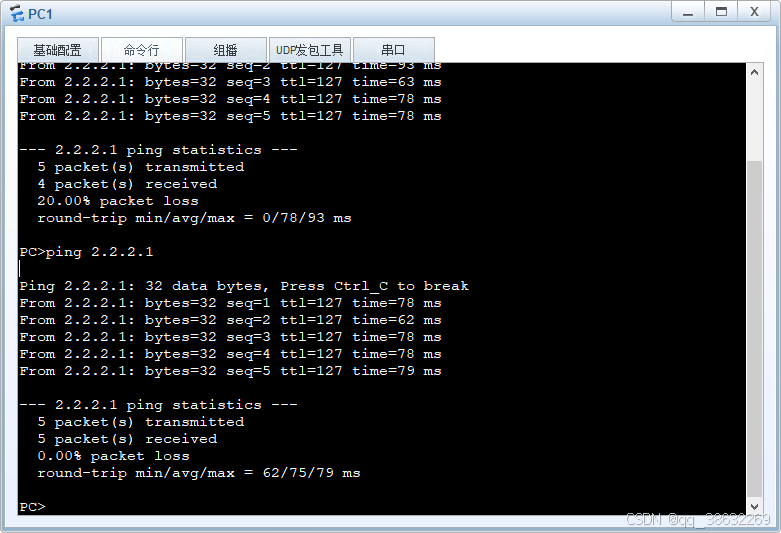

测试

注：

参考：单臂路由技术，eNSP实验讲解_ensp单臂路由-CSDN博客

Dot1q定义：Dot1q即IEEE 802.1Q，是一种网络协议，它允许多个VLAN共享同一个物理网络链接。

Vlanif定义：华为设备现多用Vlanif技术进行，可以简化网络设计和提高可管理性。在中小型网络普及使用

疑问：

1. 为什么跨网段不需要写静态路由或开启动态路由协议？

答：由于路由器的两个子接口（逻辑接口）开启了arp广播，开启arp广播后路由器的arp表中存在对应的ip地址和mac地址。因此不需要通过路由

1. 若是两台交换机，分两个端口进入路由结果一样吗？

答：分两个端口就无法使用dot1q终结子接口技术。但可以给两个端口设置网关，再设置静态路由或动态路由。
