华为网路设备学习-21 IGP路由专题-路由过滤（filter-policy）

一、路由过滤（filter-policy）

1、用于控制路由更新、接收的一个工具

2、只能过滤路由信息，无法过滤LSA

二、路由过滤（filter-policy）与动态路由协议

1、距离矢量路由协议

RIP动态路由协议 交换的是路由表，即该路由器中存储的路由表信息

2、链路状态协议

OSPF动态路由协议 交换的是LSA（链路状态通告），即该路由器获知的链路状态信息。在各个路由器互相传递LSA（链路状态通告）后，会各自形成LSDB（链路状态数据库）。最后根据LSDB（链路状态数据库）运行SPF(最短路径优先)的算法，来规划路由表。

3、二者区别

链路状态协议比距离矢量路由协议复杂得多，但基本功能和配置却很简单，算法易理解。

注：‌filter-policy‌：在链路状态协议中仅局部生效（如OSPF的import方向），不影响LSA泛洪。即仅能影响路由器的LSDB加表过程，但不会过滤LSA信息。

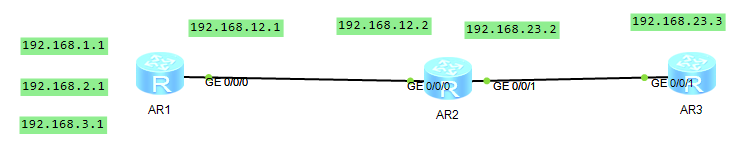

三、实验1

[Huawei]sysname R1
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.12.1 24
[R1-GigabitEthernet0/0/0]q

[R1]rip
[R1-rip-1]ver 2
[R1-rip-1]undo summary
[R1-rip-1]network 192.168.12.0
[R1-rip-1]network 192.168.1.0
[R1-rip-1]network 192.168.2.0
[R1-rip-1]network 192.168.3.0
[R1-rip-1]q

[R1]int LoopBack 1
[R1-LoopBack1]ip address 192.168.1.1 24
[R1-LoopBack1]q
[R1]int LoopBack 2
[R1-LoopBack2]ip address 192.168.2.1 24
[R1-LoopBack2]q
[R1]int LoopBack 3
[R1-LoopBack3]ip address 192.168.3.1 24

[Huawei]sysname R2
[R2]interface g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.12.2 24
[R2-GigabitEthernet0/0/0]q
[R2]interface g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.23.2 24
[R2-GigabitEthernet0/0/1]q

[R2]rip
[R2-rip-1]ver 2
[R2-rip-1]undo summary
[R2-rip-1]network 192.168.12.0
[R2-rip-1]network 192.168.23.0


[Huawei]sysname R3
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 192.168.23.3 24
[R3-GigabitEthernet0/0/1]q


[R3]rip
[R3-rip-1]ver 2
[R3-rip-1]undo summary
[R3-rip-1]network 192.168.23.0

检查发现R2有三条rip路由，R3有四条rip路由。

此时要求在R3上过滤掉192.168.3.0/24

[R2]ip ip-prefix T1 deny 192.168.3.0 24
[R2]ip ip-prefix T1 permit 0.0.0.0 0 less-equal 32
[R2]rip
[R2-rip-1]filter-policy ip-prefix T1 export GigabitEthernet 0/0/1

 ###############在R2的 G0/0/1口  的  出方向上   添加路由过滤

###############路由过滤使用  IP前缀列表 T1 进行匹配

检查如下



四、实验2

如果要求在R2就过滤掉192.168.3.0/24

[R2-rip-1]undo filter-policy ip-prefix T1 export GigabitEthernet 0/0/1

[R2-rip-1]filter-policy ip-prefix T1 import GigabitEthernet 0/0/1

此时由于RIP动态路由协议是距离矢量路由协议，则R3也没有192.168.3.0/24的路由信息。

五、实验3

在R2就过滤掉192.168.3.0/24，如果是OSPF协议下呢？

[R1]interface LoopBack 5
[R1-LoopBack5]ip address 1.1.1.1 24
[R1-LoopBack5]ospf network-type broadcast //看到真实掩码


[R1]undo rip 1
Warning: The RIP process will be deleted. Continue?[Y/N]y
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0] network 192.168.12.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0] network 1.1.1.1 0.0.0.0

[R2]undo rip 1
Warning: The RIP process will be deleted. Continue?[Y/N]y
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.12.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 192.168.23.2 0.0.0.0

[R3]undo rip 1
Warning: The RIP process will be deleted. Continue?[Y/N]y
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.23.3 0.0.0.0

[R2]ip ip-prefix T2 deny 1.1.1.0 24
[R2]ip ip-prefix T2 permit 0.0.0.0 0 less-equal 32
[R2]ospf 1
[R2-ospf-1]filter-policy ip-prefix T2 import

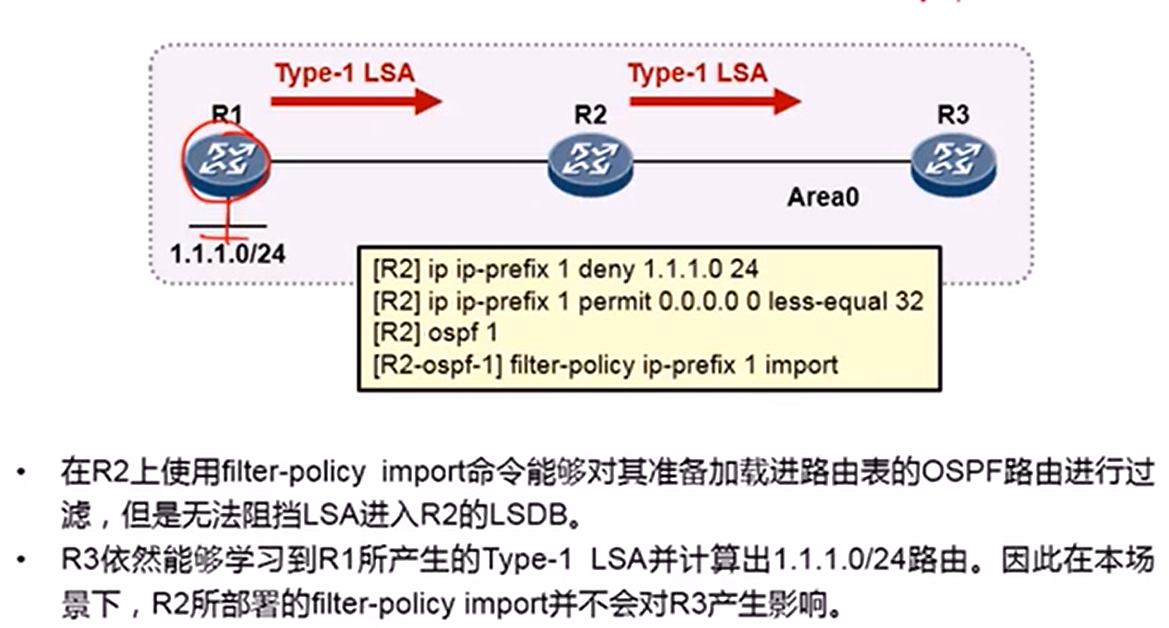

注意：ospf协议中路由过滤（filter-policy）不能指定接口

R2接收的LSA中是有192.168.3.0 24的信息的，但在进入路由表前会被过滤掉。

另外由于filter-policy无法影响LSA泛洪，故R3接收的LSA不受影响。

检查

[R3]display ospf lsdb

     OSPF Process 1 with Router ID 3.3.3.3
         Link State Database

                 Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    2.2.2.2         2.2.2.2            655  48    80000008       1
 Router    1.1.1.1         1.1.1.1            714  72    80000008       1
 Router    3.3.3.3         3.3.3.3            663  36    80000003       1
 Network   192.168.23.2    2.2.2.2            655  32    80000002       0
 Network   192.168.12.1    1.1.1.1            714  32    80000002       0


六、注意：以下是其他可选项的参考

###############filter-policy 可以选择 acl或者IP前缀列表 进行匹配###############

[R2-rip-1]filter-policy ?
  INTEGER<2000-2999>  Apply basic ACL
  acl-name            Specify IP Access Control List (ACL) name for filtering routes
  gateway             Filter routes based on the distributing gateway
  ip-prefix           Specify IP prefix for filtering routes

###############filter-policy 可以选择 作用于 出方向 或者 入方向###############

[R2-rip-1]filter-policy ip-prefix T1 ?
  export   Specify an export policy
  gateway  Filter routes based on the distributing gateway
  import   Specify an import policy

############### filter-policy 可以选择作用与指定的接口 或者 指定的路由类型  #############

[R2-rip-1]filter-policy ip-prefix T1 export ?
  Cellular         Cellular interface
  GigabitEthernet  GigabitEthernet interface
  bgp              Border Gateway Protocol (BGP) routes
  direct           Direct routes
  isis             Intermediate System to Intermediate System (ISIS) routes
  ospf             Open Shortest Path First (OSPF) routes
  rip              Routing Information Protocol (RIP) routes
  static           Static routes
  unr              User Network Route

七、问：filter-policy和route-policy的区别？

答：filter-policy仅能过滤路由，而route-policy既能过滤路由又能修改路由属性。

总的来说：两者核心区别在于功能灵活性——‌filter-policy是单一过滤工具，而route-policy是综合策略工具‌。前者配置简单方便，后者能实现更复杂的路由操控。
