ARP请求的详细过程

简介：

地址解析协议（Address Resolution Protocol），其基本功能为透过目标设备的IP地址，查询目标设备的MAC地址，以保证通信的顺利进行。

流程举例

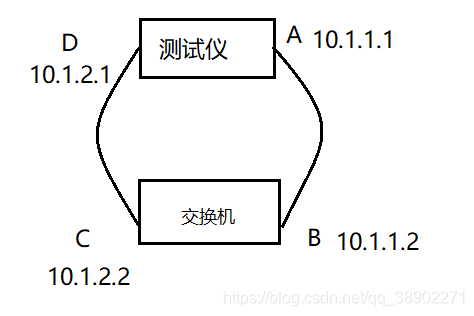

测试仪的两个端口可以模拟不同的设备（Devices）。

过程：A ping D

A的IP与子网掩码相与，得到的网段是10.1.1.0；D的IP和子网掩码相与得到的网段是10.1.2.0，发现不在同一网段。则需要跨网关请求。

第一步：

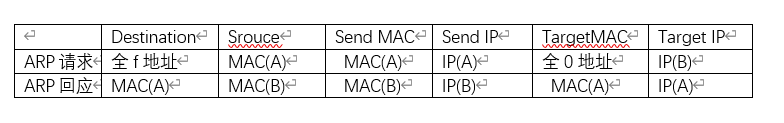

A广播请求网关B的MAC,目的是将数据发送到网关。B收到ARP请求后将A的MAC和IP记录到ARP表。A收到B的回复ARP时，记录B的MAC和IP。

第二步：A将ICMP报文发送给网关。
第三步：
当网关收到之后，提取目的IP，根据IP地址查本地的路由表项，找到路由表，找到出接口，找到下一跳；能找到一个直连的路由，找到一个出接口；转发IP包，找到一个直连的路由，重写二层，需要获取到目的IP的MAC地址，交换机会查自己ARP表项，看ARP表项里面是否有目的IP的MAC？没有的话，发送ARP请求，获取MAC；
D收到请求后记录C的IP和MAC, C收到回复后记录D的IP和MAC。

第四步：交换机发送A到D的ICMP报文。

第五步：D回应给A一个ICMP报文。

这个报文会被交换机收到，交换机把它拆了2层看3层，从B口发出去，并且重写二层。

此时A ping D的过程完成。
