第七届蓝桥杯嵌入式开发(省赛—模拟液位检测告警系统)

一、功能简述

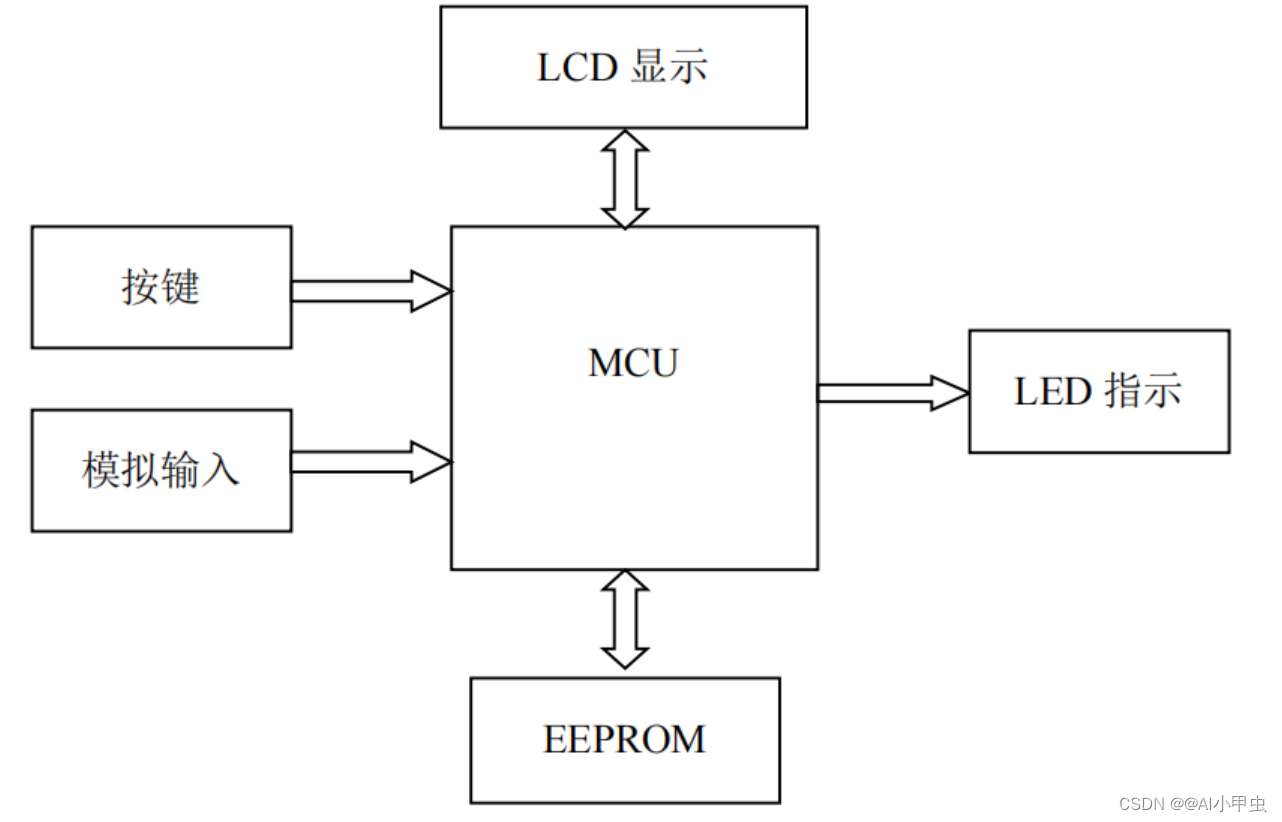

“模拟液位检测告警系统”通过采集模拟电压信号计算液位高度，并根据用户设定的液 位阈值执行报警动作，在液位等级发生变化时，通过串行通讯接口将液位信息发送到 PC 机。 系统框图如图 1 所示：

CT117E 考试板电路原理图与使用说明、 I2C 总线驱动、 LCD 驱动程序及本题涉及到的 芯片资料可参考计算机上的电子文档。电路原理图、程序流程图及相关工程文件请以考生准 考证命名，并保存在指定文件夹中（文件夹名为考生准考证号，文件夹保存在监考员指定位 置）

设计任务及要求

1. 液位检测

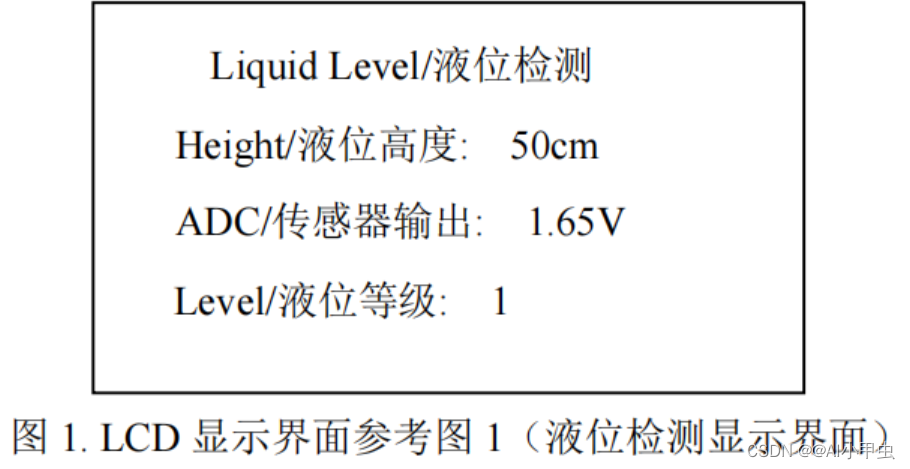

通过电位器 R37 模拟液位传感器输出电压信号，设备以 1 秒为间隔采集 R37 输出电压， 并与用户设定的液位阈值进行比较。假定液位高度与 R37 输出电压之间具有正比例关系： H = VR37 *K ，当 V R37 =3.3V 时，对应液位高度为 100cm 。通过液晶显示当前的液位高度、 传感器（R37 ）输出状态和液位等级，液位检测显示界面如图 1 所示：

AD 采集得到的结果应经过软件滤波算法处理，显示结果保留小数点后两位有效数字。

2. 液位阈值设定

设备可设定三个液位阈值，对应四个液位等级，阈值由用户通过按键输入，设备保存阈 值，并根据此阈值判断液位等级，假定用户输入的三个液位阈值为 10cm 、 20cm 和 30cm ， 液位高度与液位等级的对应关系如下：

2.1 液位高度≤ 10cm 时，液位等级为 0 ；

2.2 10cm< 液位高度≤ 20cm 时，液位等级为 1 ；

2.3 20cm< 液位高度≤ 30cm 时，液位等级为 2 ；

2.4 液位高度＞ 30cm 时，液位等级为 3 。

设备初始液位阈值分别为 30cm 、 50cm 和 70cm ，用户修改阈值后，设备应将此参数保 存在 E2PROM 中，当设备重新上电时，可从 E2PROM 中获取。

3. 液位阈值设定

B1 按键：“设置”按键，按下后进入阈值设定界面（如图 2 所示），再次按下 B1 按键时退出设置界面，保存用户设定的结果到 E2PROM，并返回图 1 所示的液位检测界面。

B2 按键：切换选择 3 个待修改的阈值，被选中的阈值应突出显示。

B3 按键：“加”按键，按下后，被选择的阈值增加 5cm ，增加到 95cm 为止。

B4 按键：“减”按键，按下后，被选择的阈值减少 5cm ，减少到 5cm 为止。
