基于51单片机温度控制系统报警器恒温箱水温设计
1、系统功能介绍
-
系统构成:
- 本设计由STC89C52单片机电路+数字温度传感器DS18B20电路+按键电路+蜂鸣器报警电路+继电器控制电路+LCD1602液晶显示电路+电源电路组成。
-
系统功能:
- 1、LCD1602液晶实时显示当前温度值和设置的温度上下限报警值,温度上下限可以通过按键设置,超出之后会通过继电器自动调节回设置温度(继电器需要外接加热器和散热器)。
- 2、如果温度超过上限,温度过高打开制冷继电器,如果温度低于下限,温度过低打开制热继电器。
- 3、如果1分钟内,没有温度调节到上下限范围内,则蜂鸣器报警。
-
可根据本篇文章完成毕业设计的开题报告、任务书、设计等
2、资料下载
- 资料下载链接:https://download.csdn.net/download/qq_39020934/89913726
- 更多设计视频:https://space.bilibili.com/3537120073353692
3、系统电路介绍
3.1、STC89C52单片机核心系统电路设计
- STC89C52RC是STC公司生产的一种低功耗、高性能CMOS8位微控制器,具有8K字节系统可编程Flash存储器。STC89C52使用经典的MCS-51内核,但是做了很多的改进使得芯片具有传统51单片机不具备的功能。在单芯片上,拥有灵巧的8 位CPU 和在系统可编程Flash,使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。具有以下标准功能:8k字节Flash,512字节RAM, 32 位I/O 口线,看门狗定时器,内置4KB EEPROM,MAX810复位电路,3个16 位定时器/计数器,4个外部中断,一个7向量4级中断结构(兼容传统51的5向量2级中断结构),全双工串行口。另外 STC89C52 可降至0Hz 静态逻辑操作,支持2种软件可选择节电模式。空闲模式下,CPU 停止工作,允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下,RAM内容被保存,振荡器被冻结,单片机一切工作停止,直到下一个中断或硬件复位为止。最高运作频率35MHz,6T/12T可选。
STC89C52主要特性如下:
- (1)8K字节程序存储空间;
- (2)512字节数据存储空间;
- (3)内带4K字节EEPROM存储空间;
- (4)可直接使用串口下载
单片机最小系统电路图如下图所示
实物图:
3.2、LCD1602液晶显示模块电路设计

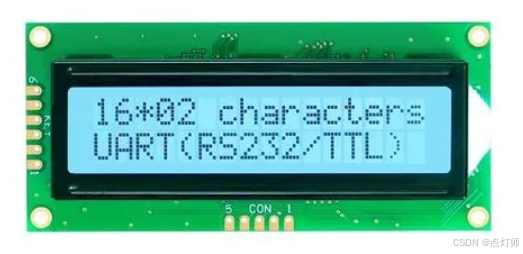

- LCD显示器分为字段显示和字符显示两种。其中字段显示与LED显示相似,只要送对应的信号到相应的管脚就能显示。字符显示是根据需要显示基本字符。本设计采用的是字符型显示。系统中采用LCD1602作为显示器件输出信息。与传统的LED数码管显示器件相比,液晶显示模块具有体积小、功耗低、显示内容丰富等优点,而且不需要外加驱动电路,现在液晶显示模块已经是单片机应用设计中最常用的显示器件了。
- 系统中采用LCD1602作为显示器件输出信息。在本电路中电位器可以调节液晶显示的对比度即清晰度。

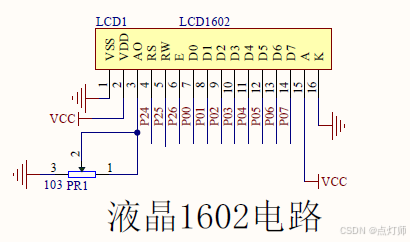

电路原理图:
实物图:
3.3、按键电路设计

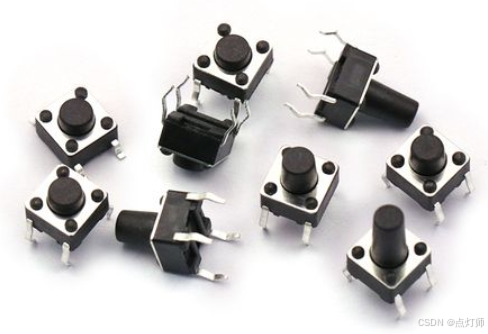

- 轻触按键是按键产品下属的一款分类产品,它其实相当于是一种电子开关,只要轻轻的按下按键就可以是开关接通,松开时是开关就断开连接,实现原理主要是通过轻触按键内部的金属弹片受力弹动来实现接通和断开的。
- 在本系统中,按键作为系统的输入,起到了人机交互的枢纽作用。按键的单片机控制引脚默认为高电平,当按键按下后,单片机的相关引脚则变成低电平。
电路原理图:
实物图:
3.4、5V继电器控制电路设计
- 继电器是一种电控制器件,是当输入量(激励量)的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。继电器是具有隔离功能的自动开关元件,广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中
- 在本系统中,通过三极管驱动继电器,当单片机的控制引脚为低电平时,三极管导通,此时继电器供电闭合
电路原理图
实物图
3.5、DS18B20温度传感器模块电路设计

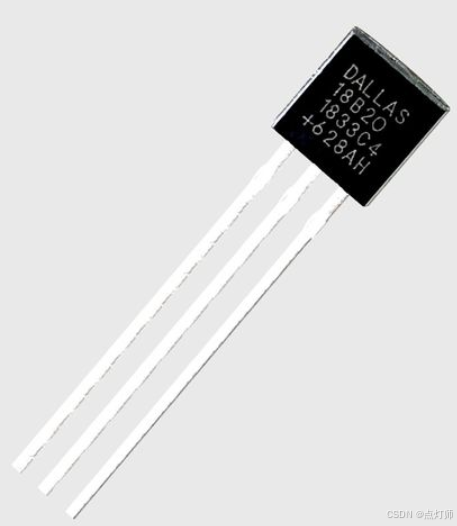

- DS18B20是常用的数字温度传感器,其输出的是数字信号,具有体积小,硬件开销低,抗干扰能力强,精度高的特点。DS18B20数字温度传感器接线方便,封装成后可应用于多种场合,如管道式,螺纹式,磁铁吸附式,不锈钢封装式,型号多种多样,有LTM8877,LTM8874等等。
- DS18B20温度传感器可编程的分辨率为9~12位,温度转换为12位数字格式最大值为750毫秒,用户可定义的非易失性温度报警设置,应用范围包括恒温控制、工业系统、消费电子产品温度计、或任何热敏感系统。试验证明DS18B20温度传感器满足本设计要求。
电路原理图:
实物图:
4、程序设计
4.1、系统初始化
void SYSInit()
{
Init_Timer0();
LCD_Init(); //初始化液晶
DelayMs(200); //延时有助于稳定
LCD_Clear(); //清屏
}
4.2、LCD1602显示数据程序
/***********************************************
函数名称:DispStr
功 能:让液晶从某个位置起连续显示一个字符串
参 数:x--位置的列坐标
y--位置的行坐标
ptr--指向字符串存放位置的指针
返回值 :无
***********************************************/
void DispStr(uchar x,uchar y,uchar *ptr)
{
uchar *temp;
uchar i,n = 0;
temp = ptr;
while(*ptr++ != '\0') n++; //计算字符串有效字符的个数
for (i=0;i<n;i++)
{
Disp1Char(x++,y,temp[i]);
if (x == 0x10)
{
break;
}
}
}
4.3、DS18B20读取温度程序
/*------------------------------------------------
读取温度
------------------------------------------------*/
unsigned int ReadTemperature(void)
{
unsigned char a=0;
unsigned int b=0;
unsigned int t=0;
Init_DS18B20();
WriteOneChar(0xCC); // 跳过读序号列号的操作
WriteOneChar(0x44); // 启动温度转换
DelayMs(10);
Init_DS18B20();
WriteOneChar(0xCC); //跳过读序号列号的操作
WriteOneChar(0xBE); //读取温度寄存器等(共可读9个寄存器) 前两个就是温度
a=ReadOneChar(); //低位
b=ReadOneChar(); //高位
b<<=8;
t=a+b;
return(t);
}
4.4、毫秒延时程序
/*------------------------------------------------
uS延时函数,含有输入参数 unsigned char t,无返回值
unsigned char 是定义无符号字符变量,其值的范围是
0~255 这里使用晶振12M,精确延时请使用汇编,大致延时
长度如下 T=tx2+5 uS
------------------------------------------------*/
void DelayUs2x(unsigned char t)
{
while(--t);
}
/*------------------------------------------------
mS延时函数,含有输入参数 unsigned char t,无返回值
unsigned char 是定义无符号字符变量,其值的范围是
0~255 这里使用晶振12M,精确延时请使用汇编
------------------------------------------------*/
void DelayMs(unsigned char t)
{
while(t--)
{
//大致延时1mS
DelayUs2x(245);
DelayUs2x(245);
}
}
