STUN

简介

  • STUN（Session Traversal Utilities for NAT),其主要作用就是进行NAT穿越
  • B/S模式

RFC5389/STUN

协议结构

  • 20B的header
  • 消息体中可以有若干个属性
SUTN header
字段大小
Message Type 类型2B
Message Length 消息长度,不算header2B
Magic Cookie 魔数4B
Transaction ID 事务ID12B
Message Type
0                1
0 1  2  3  4 5 6 7 8 9 0 1 2 3 4 5
+--++--+--+--+-+-+-+-+-+-+-+-+-+-+-+-+
0 0 |M |M |M|M|M|C|M|M|M|C|M|M|M|M|
    |11|10|9|8|7|1|6|5|4|0|3|2|1|0|
+--+--+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
  1. 最低两位一定是00,主要是为了不同协议复用同一个端口时，用于标志这是STUN协议
  2. C0和C1用于区别分类
    • 00 : 请求
    • 10 : 成功的响应
    • 11 : 失败的响应
  3. M 占的12bit,用于不同请求的定义

4bit为一组进行划分:

0 0 0 0 | 0 0 0 0 | 0 0 0 0 | 0 0 0 1  => 绑定的请求消息
0 0 0 0 | 0 0 0 1 | 0 0 0 0 | 0 0 0 1  =>  成功响应消息
0 0 0 0 | 0 0 0 1 | 0 0 0 1 | 0 0 0 1  =>  错误的绑定
Magic Cookie

固定为0x2112a442，可以判断客户端是否支持特定的属性

Transaction ID

用于标志同一个事务的请求和响应。
当客户端发送多个请求的时候，可以将请求和响应联系起来

SUTN Body

里面有若干个属性,并且每个属性使用的是TLV编码(Type-Length-Value)

    0                   1                   2                   3
   0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
  +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
  |         Type                  |            Length             |
  +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
  |                         Value (variable)                      |
  +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

属性列表:略

TURN

简介

  1. 解决 对称NAT 穿越失败的问题
  2. 客户端如果无法正常穿越建立p2p的时候，将数据先传输给该TURN服务器，然后TURN服务器当做中转的节点，传输给另外一个客户端
  3. 使用的消息格式和STUN一致

使用的传输协议

client -> turn server
  1. UDP
  2. TCP
  3. TLS over TCP

使用流程

  1. 绑定STUN
  2. 发起方进行对TURN 进行 Allocation request
  3. 发起方通过信令服务器发送SDP offer
  4. 对端进行对TURN 进行 Allocation request
  5. 对端接收到发起方的offer后，通过信令服务器响应一个SDP answer
  6. 互相交换candidate IP 端口
  7. 通过ICE框架检测是否能进行P2P连接
  8. 如果无法使用P2P，则需要通过中继服务来进行数据的交换
turn server -> peer

UDP

工作原理

建立连接
A TURN server B Allocate Request 为A分配relay端口 x Allocate Response(分配的端口 x ) 数据发送至端口x 将B的数据转发给A Refresh request Refresh response A TURN server B TURN服务
  1. 此时，其它客户端想和A通信时，只需将数据传输到TURN的x端口就可以了，该x端口会进行消息的转发，传输给A。
  2. 通过Refresh request进行保活操作，类似心跳包，如果超时没有接收到刷新请求，那么这个服务就算失效了
数据传输机制

Send + Data

A TURN server B Allocate Request Allocate Response Send (B) data data Data (B) A TURN server B Send + Data
  1. 和TURN server建立连接
  2. A向TURN server发送数据
  3. TURN server收到数据以后，将TURN协议头去掉，拿到里面的原始UDP数据,直接通过分配的端口 ，发送给A的对端B
  4. 如果B要给A发送数据，则B直接给TURN server分配的端口发送UDP数据
  5. 当TURN server收到B发送的数据时，先将该数据添加上TURN协议消息头,再通过 Data 消息转发给A

Channel
建立管道，每次就可以不用传输头部信息

A TURN server B chennel bind request channel bind response data data data data A TURN server B Channel

此时Send + Data可以和Channel一起使用

抓包

在https://webrtc.github.io/samples/src/content/peerconnection/trickle-ice/中进行candidate获取和查看

使用wireshark进行stun/turn抓包
在这里插入图片描述

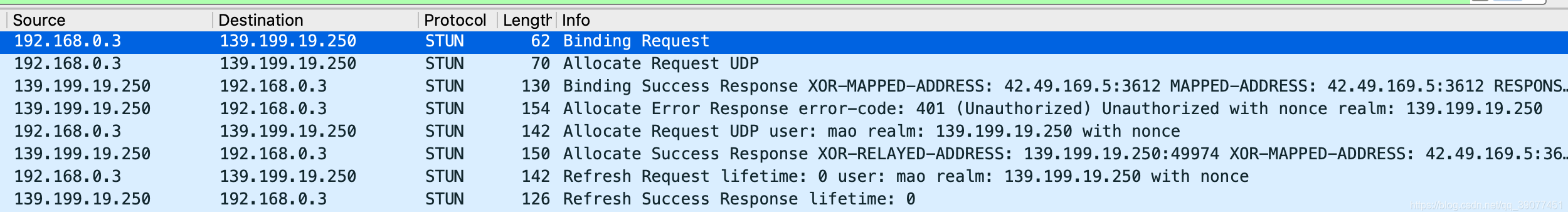

由图可知:

Binding Request

尝试进行stun绑定

Session Traversal Utilities for NAT
    [Response In: 25]
    Message Type: 0x0001 (Binding Request)
    Message Length: 0
    Message Cookie: 2112a442
    Message Transaction ID: 7650576551702f45515a6f43

和上述协议结构一致，有消息类型、属性长度、魔数，以及事务ID

Allocate Request
Session Traversal Utilities for NAT
    [Response In: 26]
    Message Type: 0x0003 (Allocate Request)
    Message Length: 8
    Message Cookie: 2112a442
    Message Transaction ID: 77593259697564687a5a4758
    Attributes
        REQUESTED-TRANSPORT: UDP

分配地址端口请求,请求一个能进行UDP通信的转发端口

Binding Success Response
Session Traversal Utilities for NAT
    [Request In: 23]
    [Time: 0.052215000 seconds]
    Message Type: 0x0101 (Binding Success Response)
    Message Length: 68
    Message Cookie: 2112a442
    Message Transaction ID: 7650576551702f45515a6f43
    Attributes
        XOR-MAPPED-ADDRESS: 42.49.169.5:3612
        MAPPED-ADDRESS: 42.49.169.5:3612
        RESPONSE-ORIGIN: 139.199.19.250:3478
        SOFTWARE

绑定成功响应,返回了出NAT映射后的公网ip和端口，可发现该Transaction ID和之前进行绑定请求的数据包中字段一致，所以这两个是相关联的。

Allocate Error
Session Traversal Utilities for NAT
    [Request In: 24]
    [Time: 0.040645000 seconds]
    Message Type: 0x0113 (Allocate Error Response)
    Message Length: 92
    Message Cookie: 2112a442
    Message Transaction ID: 77593259697564687a5a4758
    Attributes
        ERROR-CODE 401 (Unauthorized): Unauthorized
        NONCE: ebdeedc2c1e79f7d
        REALM: 139.199.19.250
        SOFTWARE

第一次尝试请求分配中转端口的时候，没有带上验证信息，导致验证失败，当前的Transaction ID和上面Allocate Request的是相同的。

Allocate Request With username & password

当由于认证问题而请求分配失败时，带上验证信息去请求分配端口

Session Traversal Utilities for NAT
    [Response In: 28]
    Message Type: 0x0003 (Allocate Request)
    Message Length: 80
    Message Cookie: 2112a442
    Message Transaction ID: 4d6d49786134713842376d2f
    Attributes
        REQUESTED-TRANSPORT: UDP
        USERNAME: mao
        REALM: 139.199.19.250
        NONCE: ebdeedc2c1e79f7d
        MESSAGE-INTEGRITY

这时是个新的事务，Transaction ID也是和之前发送的数据包无关

Allocate Success Response

当带上验证信息以后，turn服务器成功的为客户端分配了一个转发端口49974

Session Traversal Utilities for NAT
    [Request In: 27]
    [Time: 0.038153000 seconds]
    Message Type: 0x0103 (Allocate Success Response)
    Message Length: 88
    Message Cookie: 2112a442
    Message Transaction ID: 4d6d49786134713842376d2f
    Attributes
        XOR-RELAYED-ADDRESS: 139.199.19.250:49974
        XOR-MAPPED-ADDRESS: 42.49.169.5:3612
        LIFETIME 600
        SOFTWARE
        MESSAGE-INTEGRITY
保活

之后就是发refresh request包来证明客户端并没有掉线了,服务端也会回复一个refresh response包

Refresh Request

Session Traversal Utilities for NAT
    [Response In: 30]
    Message Type: 0x0004 (Refresh Request)
    Message Length: 80
    Message Cookie: 2112a442
    Message Transaction ID: 41527766432f386d67685a6b
    Attributes
        LIFETIME 0
        USERNAME: mao
        REALM: 139.199.19.250
        NONCE: ebdeedc2c1e79f7d
        MESSAGE-INTEGRITY

Refresh Response

Session Traversal Utilities for NAT
    [Request In: 29]
    [Time: 0.032752000 seconds]
    Message Type: 0x0104 (Refresh Success Response)
    Message Length: 64
    Message Cookie: 2112a442
    Message Transaction ID: 41527766432f386d67685a6b
    Attributes
        LIFETIME 0
        SOFTWARE
        MESSAGE-INTEGRITY

debian下安装coturn

安装步骤

1.下载源码

# github上下载
git clone https://github.com/coturn/coturn

# 进入源码文件夹中
cd coturn

2.安装必要依赖

apt install g++
apt install libevent-dev
apt install libssl-dev
apt install make

2.配置安装目录，检查依赖

./configure --prefix=/usr/local/coturn

3.开始编译安装

# 编译
make -j 2
# 安装
make install

配置/运行

此时/usr/local/coturn/就是coturn的安装路径:

bin  etc  include  lib	man  share  var

进入配置文件夹中

# 进入文件夹中
cd /usr/local/coturn/etc
# 拷贝一份样本然后编辑
cp turnserver.conf.default turnserver.conf
vim turnserver.conf

配置主要的参数:

参数名例子说明
listening-port3478监听端口
listening-ip10.104.250.191内网ip
external-ip139.199.19.250外网ip
usermao:111111账号密码验证
realm139.199.19.250外网域名
cli-password111111必须设置这个参数，否则会报错

添加环境变量

export PATH=$PATH:/usr/local/coturn/bin

运行coturn

# -c 后面是使用的配置文件路径
hohup coturn -c /usr/local/coturn/etc/turnserver.conf &

检测是否正常的部署了服务

进入网站
https://webrtc.github.io/samples/src/content/peerconnection/trickle-ice/

开始测试

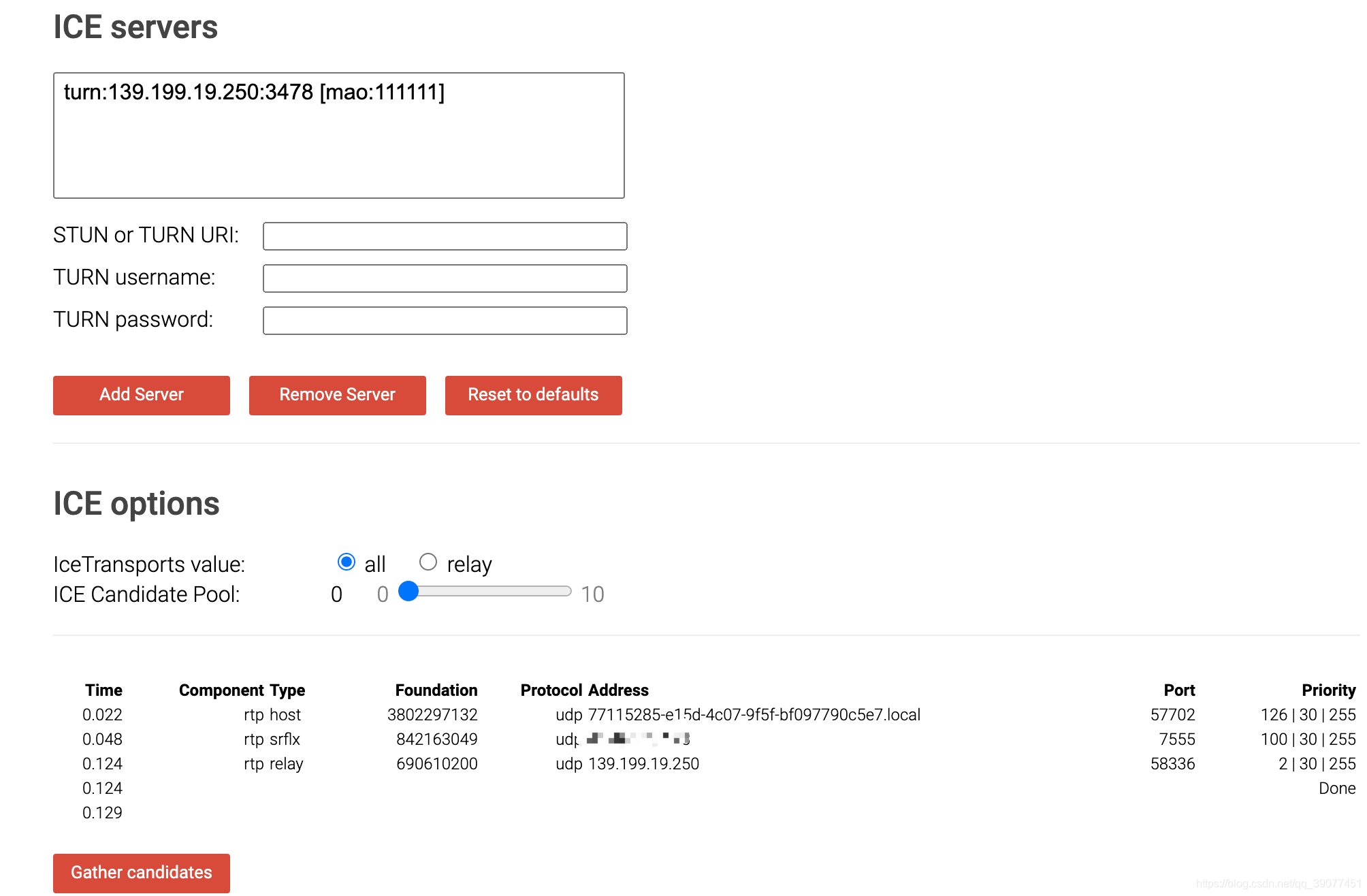

填写好服务信息以后，点击Add Server,然后点击Gather candidate,就可以
在下面的表格中会出现每个candidate的详细信息
在这里插入图片描述
