一、树莓派-硬件基础GDIO管脚

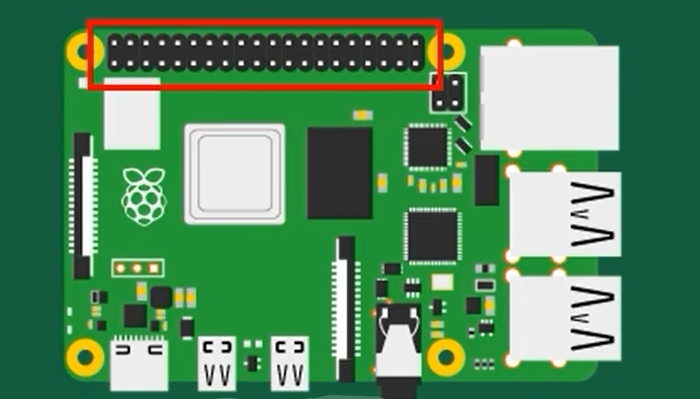

树莓派的另一个强大功能就是沿电路板顶部边缘的一排GPIO(通用输入/输出)引脚。

这一排的引脚作用是非常强大。我们可以通过编程,来控制这一排引脚。

当前新版的树莓派上都有一个40针GPIO接头。

 1.1 GPIO 通用输入输出

GPIO=General Purpose Input Output,即 通用输入输出。有时候简称为“IO口”。

通用:就是说它是万金油,干什么都行

输入输出:既能当输入口使用,又能当输出口使用。

端口:就是元器件上的一个引脚。

通过软件控制,使用GPIO。

总结:GPIO 就是芯片上的一根干啥都行的引脚。

1.2 树莓派的引脚分类

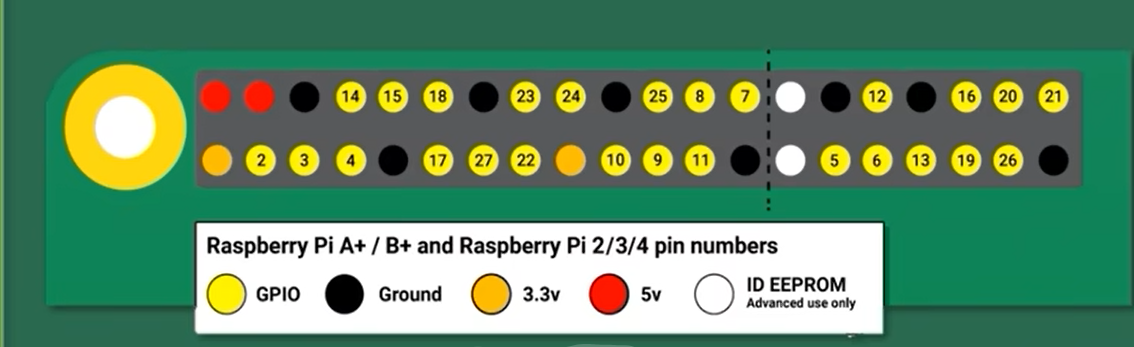

树莓派的引脚共有40针,分为三大类:

电源引脚: 5v ,  3.3v , GND (Ground) 。

常规GPIO控制引脚:可以通过编写程序控制这些引脚的高低电平。

特殊GPIO通讯引脚: SPI通讯,I2C通讯,TxD/RxD串口通讯。

1.3  树莓派引脚编码

树莓派引脚共有三种编码:

1、板载编码

2、BCM编码

3、WiringPi编码

同一个引脚,在不同的编码中,它的代号是不同的。

1.3.1 板载编码

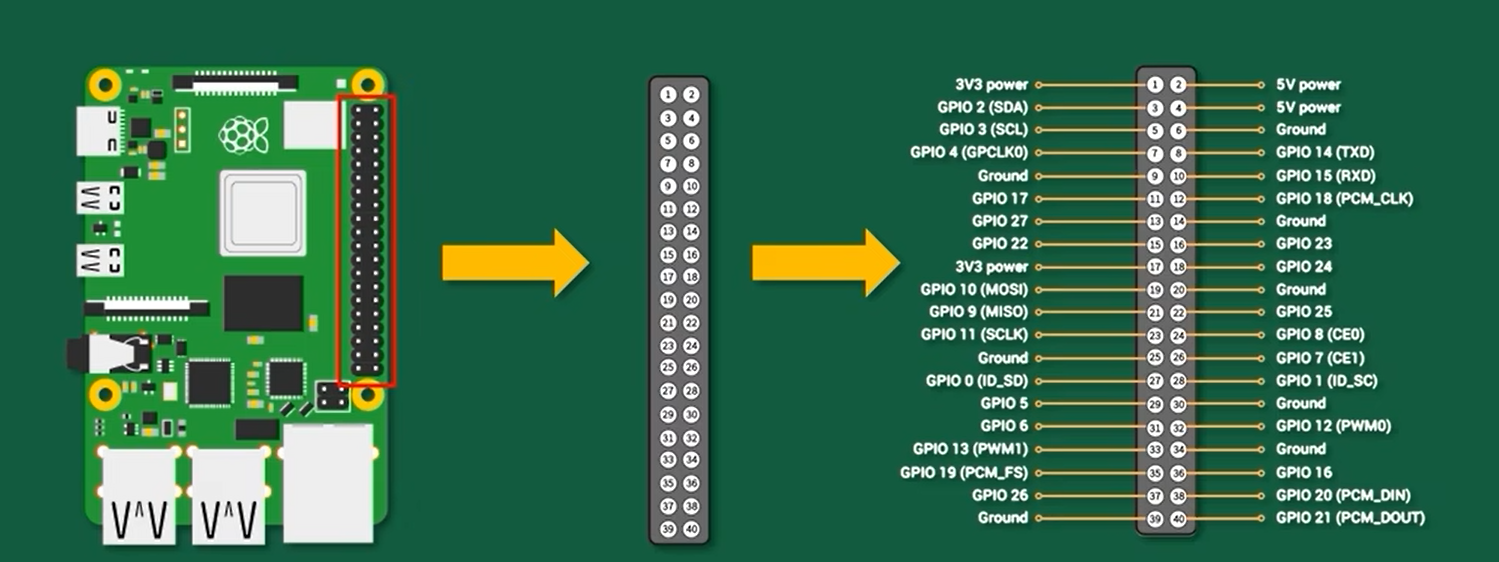

板载编码:这种编码方式是按照树莓派主板上引脚排针编号。分别对应1~40号排针。能够直接看见,我们可以直接去数。

但是使用这种编码方式的程序并不是很多。

注意:

一定要按照上图的顺序来数。

1.3.2 BCM编码

BCM编码,实在Python程序中常用的一种编码方式。

这种方式是参考BroadcomSOC的通道编号侧重CPU寄存器。

使用Python控制树莓派引脚时,使用的是BCM编码。

1.3.3 WiringPi编码

WiringPi编码,把扩展GPIO端口从0开始编码。

使用C语言控制树莓派引脚时,使用的是WiringP编码。

二、终端窗口查看引脚编号

2.1 方式一:查看板载编码

pinout

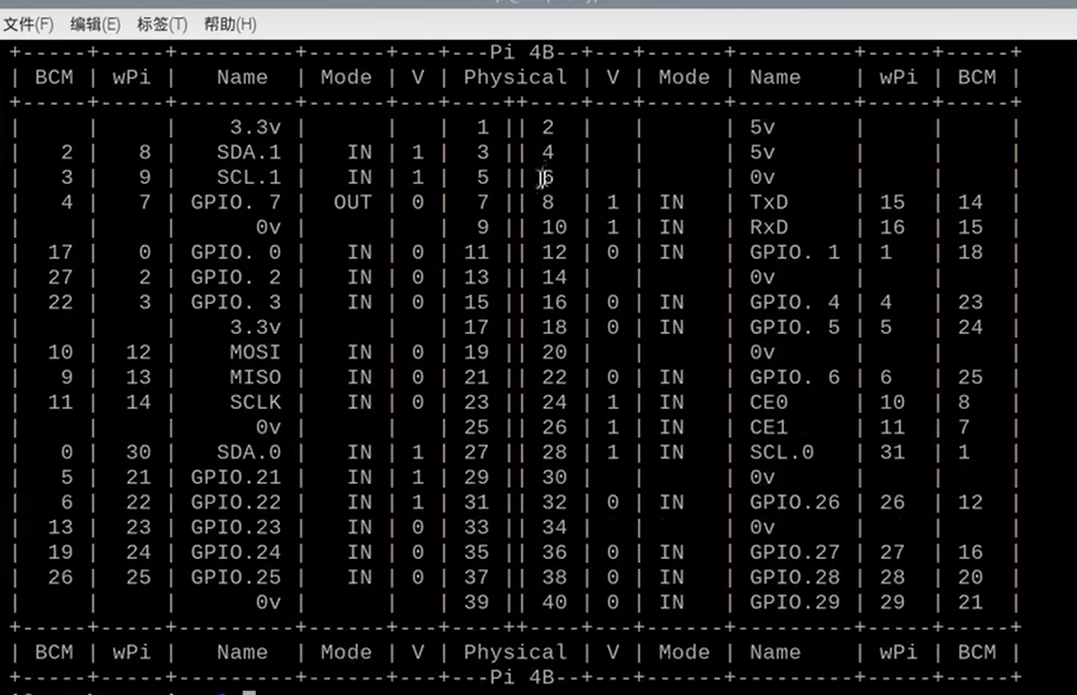

2.2 方式二:查看全部编码

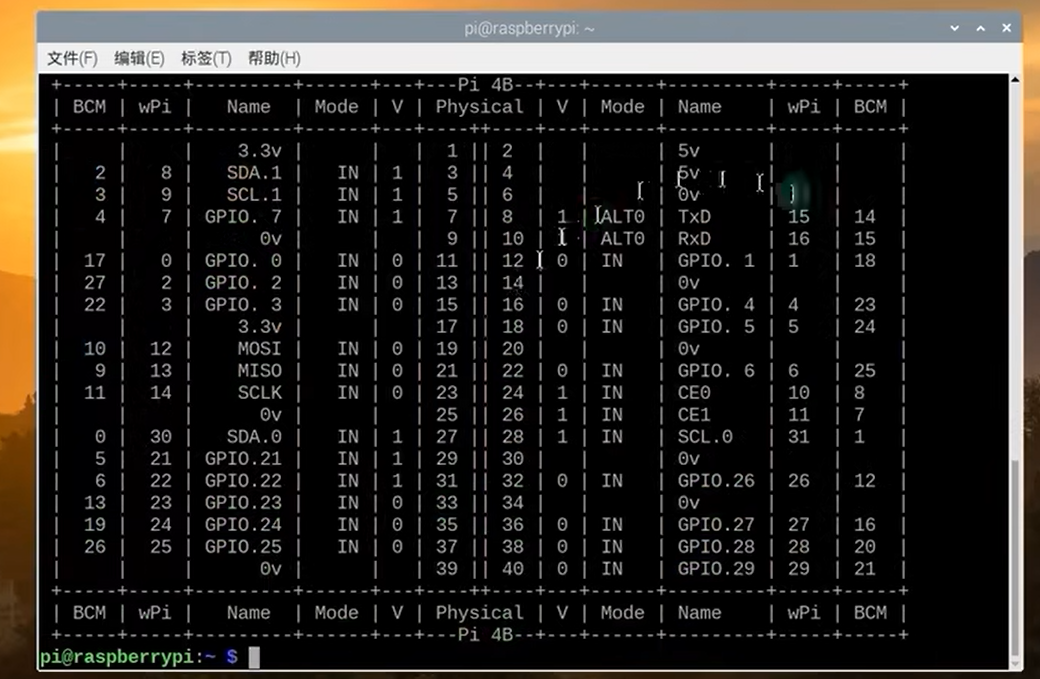

gpio readall

 全部的编码方式。

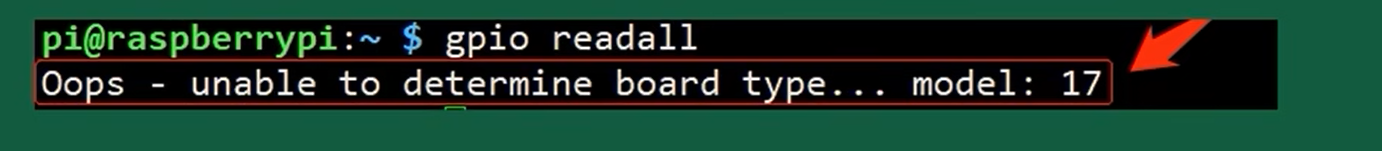

报错处理:

 查看第八节课的13分03秒。

 三、点亮一个LED灯

3.1 准备工作:

公对母杜邦线2根、led发光二极管1个,电阻220欧姆1个 、面包板1块

杜邦线 是用来连接的,有针的一端是公头,没有针的一端是母头。

发光二极管的引脚,一长一短,长的通常用来接正极,短的接负极。

电阻的大小,是看花纹。

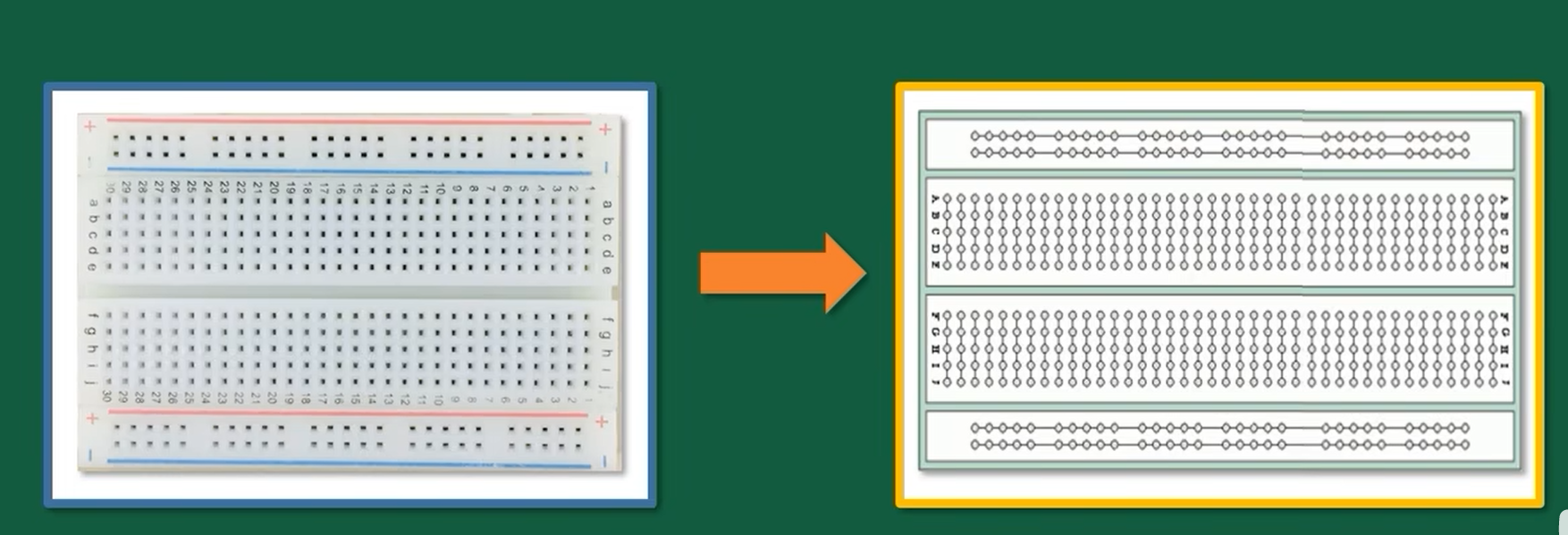

面包板,需要注意内部的线路图,(这里使用的是400孔的面包板)

 这些连在一起的孔,就表示他们是连通的。

 3.2 硬件步骤

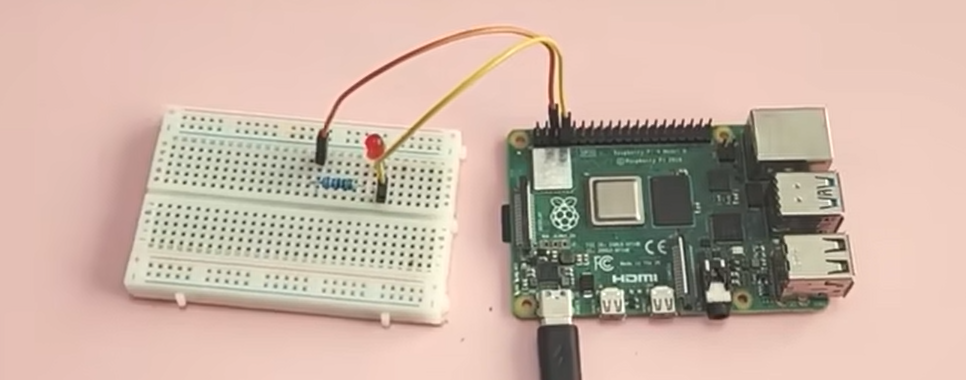

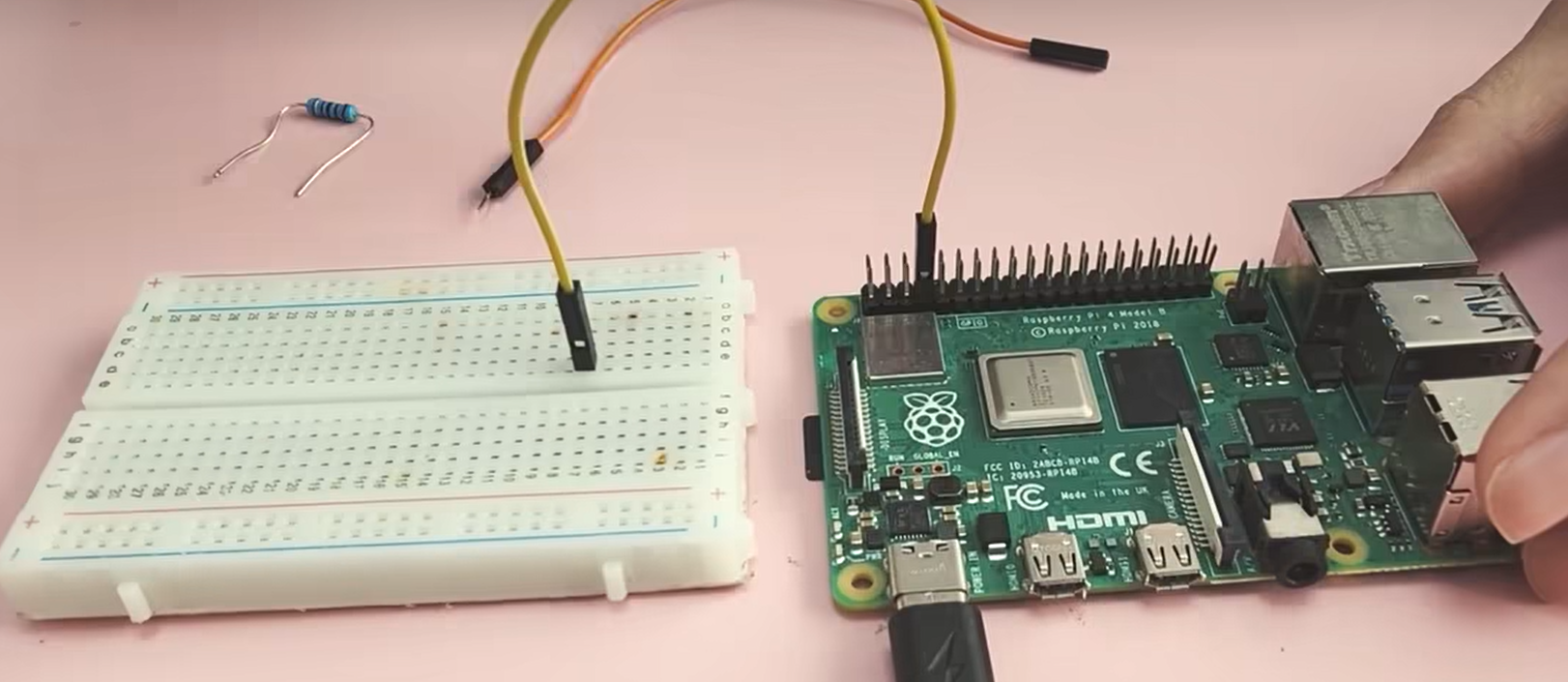

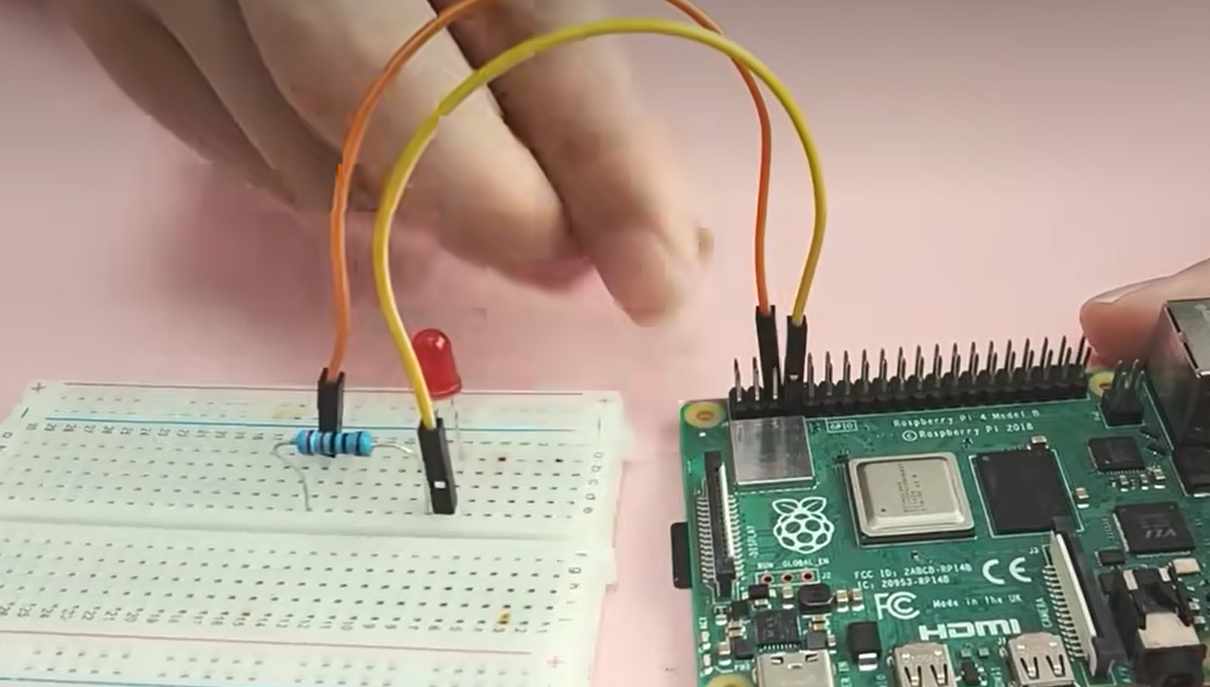

1、取出树莓派,但是不要给树莓派供电,然后我们使用一根杜邦线将母头连接到树莓派第七根引脚上,再将公头插到面包板任意一个孔上,注意不要插在边缘。



2、取出发光二极管,将长的引脚这一端插在跟刚刚公头插在的孔的同一排上。

然后再将短的这一边插在面包板的另一排上。

3、紧接着将电阻的两根引脚都插在这同一排上。(没有电阻的同学,可以不接电阻)

4、剩下的杜邦线,将它的公头插在同一排上,再将它的母头连接到树莓派的6号引脚上。



这就连接完毕了。

5、树莓派供电,开机,连接树莓派。

3.3 软件步骤

我们可以直接使用gpio命令操作树莓派GPIO 引脚来控制LED

步骤一:引脚编码表

1、输入命令

gpio readall

打开引脚编码表

 我们连接的是6号和7号引脚。

6号引脚是0v,负极,就是接地。、

7号引脚,是常规的gpio引脚。

所以我们只需要控制7号引脚输出高低电平。就可以实现LED灯的亮与灭。

步骤二:设置管脚为输出模式

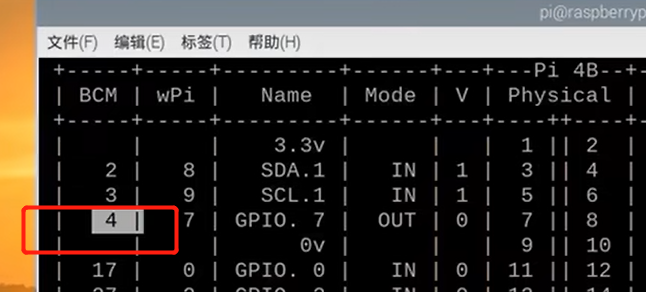

查看7号引脚的BCM编码,为4。在终端输入命令

gpio -g mode 4 out

设置(4号)管脚为输出模式。

-g表示是以BCM编码,如果去掉-g,则表示以wiringPi编码方式。

步骤三:读取管脚状态

gpio -g read 4

返回结果为0,

表示当前管脚为低电平状态。

步骤四:修改管脚状态

修改为高电平状态(亮)



gpio -g write 4 1

修改为低电平状态(灭)

gpio -g write 4 0
