hybrid端口的配置及原理

交换机端口模式主要有三种：access、trunk、hybrid。其中access和trunk两种模式使用频率较hybrid模式来说要高出不少，hybrid模式相对其他两种模式来说更加复杂。



三种模式下端口的工作方式各不相同：

access模式的端口只能属于一个VLAN，只能接收和发送同一个VLAN的数据帧，一般用于接入终端。

trunk模式的端口可以允许多个VLAN 的数据帧通过，可以接收和发送多个VLAN的数据帧，一般用于交换机之间的连接。

hybrid模式的端口与trunk模式相似，也可以接收和发送多个VLAN的数据帧，既可以用于交换机之间的连接，也可以用于终端的接入。



在配置hybrid端口模式时通常会用到以下几个命令。

port hybrid pvid vlan XX即给该端口配置pvid，该端口在转发没有VLAN标签的数据帧时会给该数据帧打上XX VLAN的标签。从终端接入角度来讲，相当于将该端口划入VLAN10，其功能类似于access模式。

port hybrid untagged vlan XX XX表示端口允许接收VLAN标签为XX的数据帧，允许转发VLAN标签为XX的数据帧，转发时去掉VLAN标签。

port hybrid tagged vlan XX XX表示端口允许接收VLAN标签为XX的数据帧，允许转发VLAN标签为XX的数据帧，转发时保留VLAN标签。

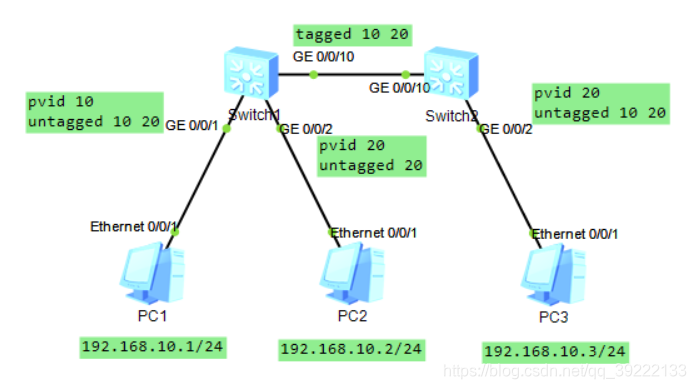

我们可以从下面这个实验来分析

Switch 1
vlan batch 10 20
#
interface GigabitEthernet0/0/1
 port hybrid pvid vlan 10
 port hybrid untagged vlan 10 20
#
interface GigabitEthernet0/0/2
 port hybrid pvid vlan 20
 port hybrid untagged vlan 20
#
interface GigabitEthernet0/0/10
 port hybrid tagged vlan 10 20

Switch 2
vlan batch 10 20
#
interface GigabitEthernet0/0/2
 port hybrid pvid vlan 20
 port hybrid untagged vlan 10 20
#
interface GigabitEthernet0/0/10
 port hybrid tagged vlan 10 20



结果：

使用PC1可以ping通PC3，但不能ping通PC2

使用PC2可以ping通PC3，但不能ping通PC1

由于Switch1的GigabitEthernet0/0/2端口untagged只设置了VLAN20，只允许发送VLAN20的数据帧，所以收到VLAN标签为10的数据帧时将直接丢弃。虽然从PC2发出的数据能被PC1接收到，但PC1的返回的数据却被Switch1的GigabitEthernet0/0/2端口丢弃。

Switch1的GigabitEthernet0/0/10端口和Switch2的GigabitEthernet0/0/10端口允许转发和接收VLAN标签为10、20的数据帧，并保留了VLAN标签，其功能相当于trunk模式。



结论：

hybrid端口在接收报文时，首先判断数据帧是否带有VLAN标签。如果有，则判断untagged和 tagged列表中是否有此VLAN（此时untagged列表和tagged列表只是判断是否允许通过，与是否打标签无关），如果有则接收，否则丢弃。如果数据帧不带VLAN标签，则打上与端口PVID相同的VLAN标签，再接收。

hybrid端口在发送报文时，首先判断该数据帧的VLAN标签是否在untagged或tagged列表内，如果是untagged则去标签转发，如果是tagged则不去标签直接转发。如果既不在untagged或tagged列表内，则丢弃该数据帧不予转发。
