NAT转发之——NAPT（同时转换地址和端口）

网络地址端口转换NAPT
网络地址端口转换NAPT（Network Address Port Translation）是人们比较熟悉的一种转换方式。NAPT普遍应用于接入设备中，它可以将中小型的网络隐藏在一个合法的IP地址后面。NAPT与动态地址NAT不同，它将内部连接映射到外部网络中的一个单独的IP地址上，同时在该地址上加上一个由NAT设备选定的TCP端口号。

NAPT 工作原理

地址转换：当内部网络中的设备发起与外部网络的通信时，NAPT会将源IP地址（私有地址）转换为公网IP地址。
端口转换：同时，NAPT还会更改源端口号，确保每个内部设备的通信请求都具有唯一的源IP地址和端口号组合。
映射表：NAPT设备维护一个映射表，记录内部IP地址和端口号到公网IP地址和端口号的转换关系。
数据包处理：当从外部网络返回的数据包到达NAPT设备时，设备会根据映射表将目的公网IP地址和端口号转换回对应的内部IP地址和端口号，然后将数据包转发给内部网络中的相应设备。

NAPT 的优点

IP地址节约：通过允许多个私有IP网络共享一个公网IP地址，NAPT显著减少了公网IP地址的需求。
安全性增强：由于私有网络的细节对外隐藏，NAPT提供了一定程度的安全保护，使得外部攻击者难以直接访问内部网络。
灵活性：NAPT使得家庭和小型企业能够轻松地建立自己的局域网，而无需为每个设备分配公网IP地址。

NAPT 的限制

应用限制：某些网络应用（如某些文件共享和视频通话服务）可能不支持NAPT，因为它们可能需要直接从外部网络访问内部设备。
性能影响：NAPT设备需要处理所有进出的数据包，这可能会引入额外的延迟，特别是在高流量情况下。
复杂性增加：配置和管理NAPT设备可能比简单的路由器更复杂，需要更多的网络知识。

实验步骤

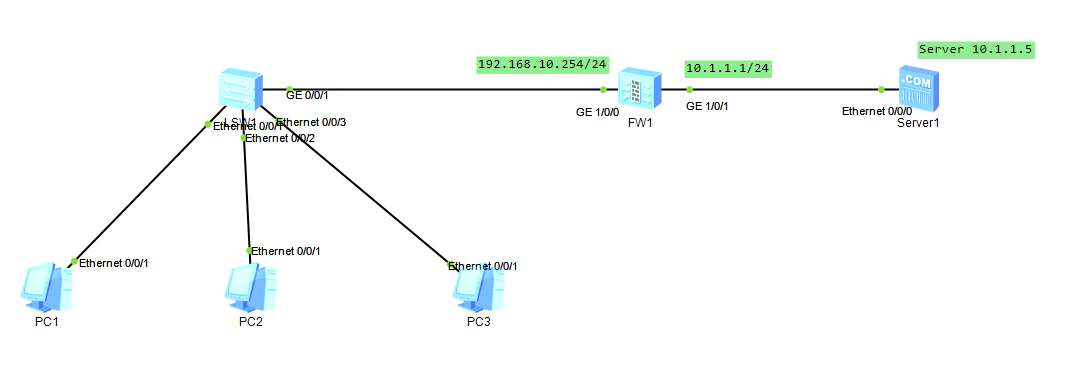

1. 创建实验环境

2. 接口IP地址配置及开启Ping功能

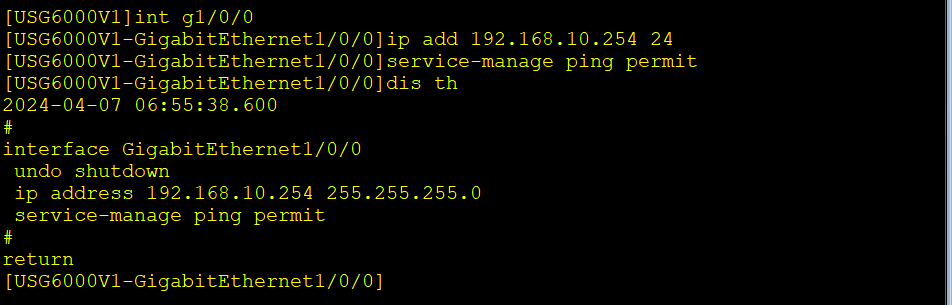

配置接口g1/0/0

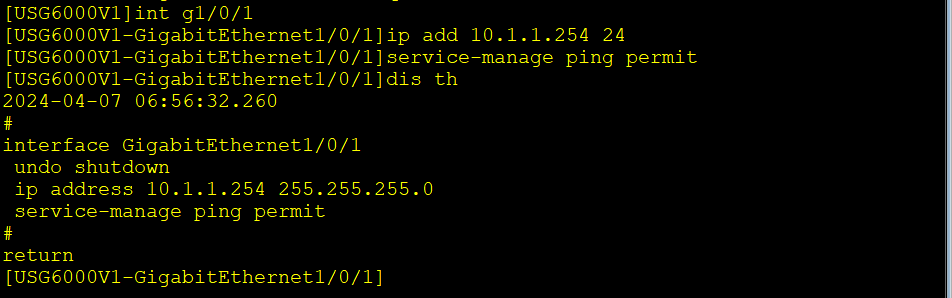

配置接口g1/0/1

3. 配置安全区域分别将g1/0/1加入trust区域、g1/0/2加入untrust区域

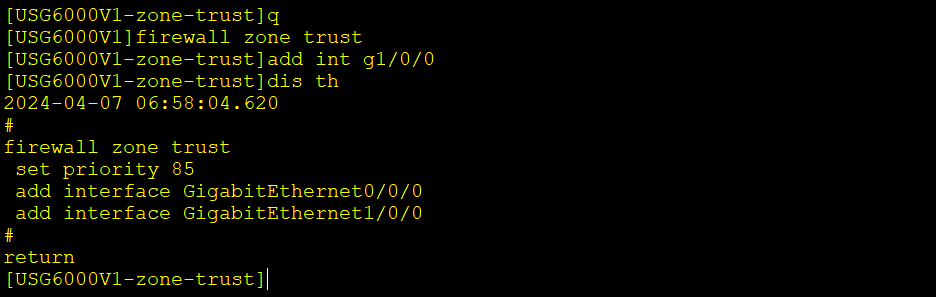

将g1/0/1加入trust区域

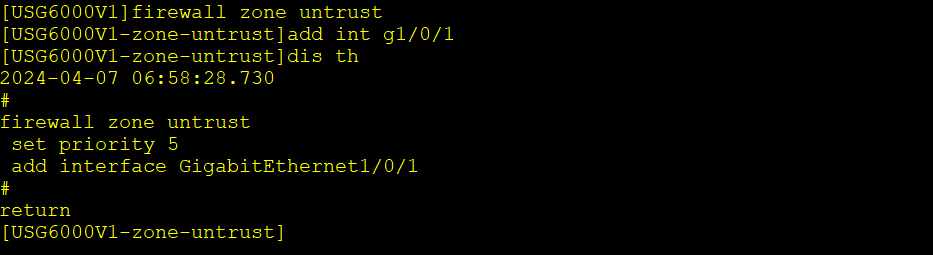

将g1/0/2加入untrust区域

4. 配置默认路由访问公网

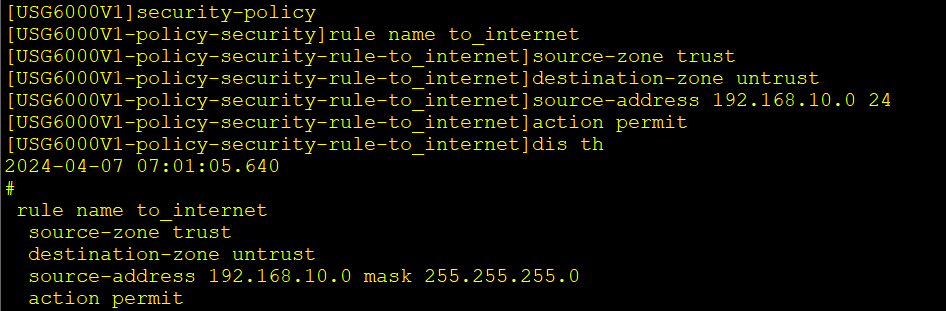

5. 配置安全策略


[FW1]security-policy
[FW1-policy-security]rule name to_internet //创建策略名为to_internet
[FW1-policy-security-rule-policy1]source-zone trust //设置源区域为trust
[FW1-policy-security-rule-policy1]destination-zone untrust //设置目标区域为untrust
[FW1-policy-security-rule-policy1]source-address 192.168.10.0 24
[FW1-policy-security-rule-policy1]action permit //安全规则的动作，这里表示允许该规则流量的通过

6. 创建NAT地址池


nat address-group nat-pool
[FW1-address-group-bdqn]mode pat //设置模式为pat，因为NAPT不包含server-map所以不用配置global
[FW1-address-group-bdqn]section 0 1.1.1.10 1.1.1.11 //地址池数量由1.1.1.10~1.1.1.11
[FW1-address-group-bdqn]route enable //开启NAT路由

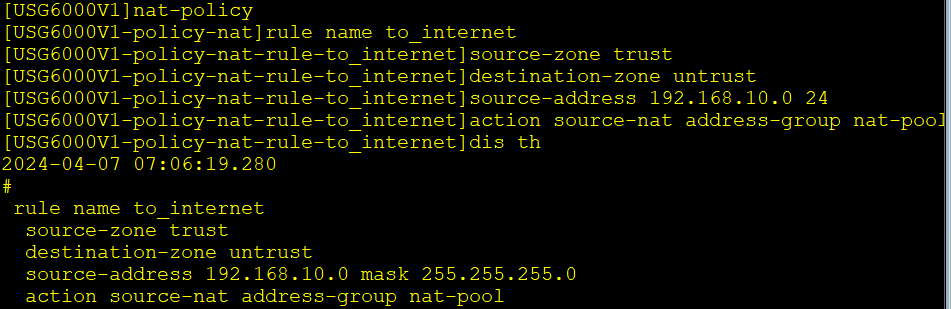

7. 配置NAT策略


[USG6000V1]nat-policy
[USG6000V1-policy-nat]rule name to_internet
[USG6000V1-policy-nat-rule-to_internet]source-zone trust
[USG6000V1-policy-nat-rule-to_internet]destination-zone untrust
[USG6000V1-policy-nat-rule-to_internet]source-address 192.168.10.0 24
[USG6000V1-policy-nat-rule-to_internet]action source-nat address-group nat-pool
[USG6000V1-policy-nat-rule-to_internet]dis th

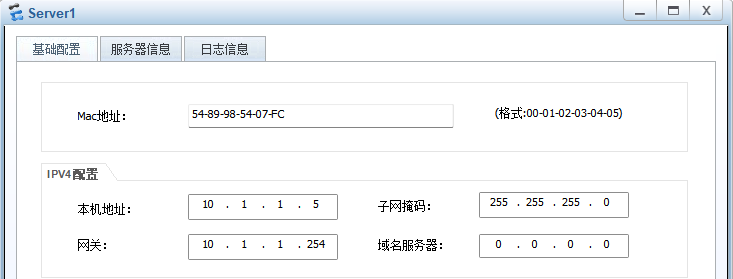

8. 配置server

9. 测试结果

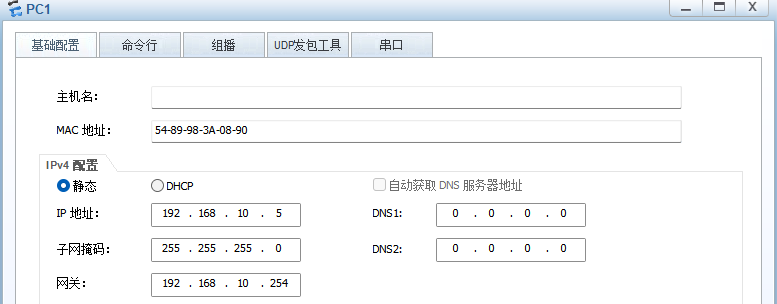

配置PC的IP地址

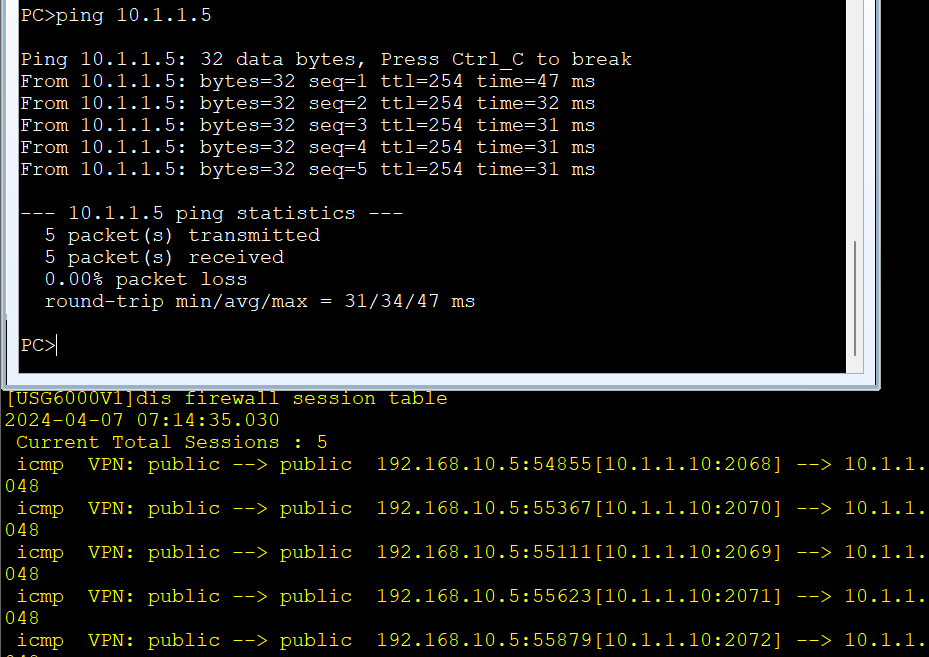

在任意PC上ping服务器，查看防火墙会话表，可以看到，同时转换IP地址时也转换端口号

因为NAPT可以实现多个私网地址共用一个或多个公网地址的地址转换方式，所以即使地址池只有两个IP地址，在PC1和PC2不停地给服务器发送数据的同时，PC3也可以进行IP地址转换。
