STM32cubemx——HAL库学习笔记 七、WWDG窗口看门狗的设置

一、配置STM32cubeMX工程

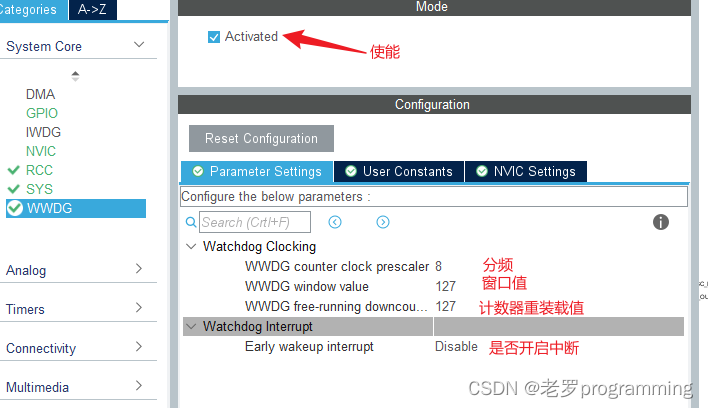

分频：由PCLK1分频给计数器寄存器提供时钟
窗口值：它是用来设置窗口看门狗的上窗口值的
计数器重装载：我是这么理解的，相当于每次喂狗的值
中断 ：开启了中断以后，会在计数器出现0x40时开启中断事件

二、WWDG的技术讲解
由名字可以看出来，窗口看门狗是在某一个范围进行的喂狗操作。

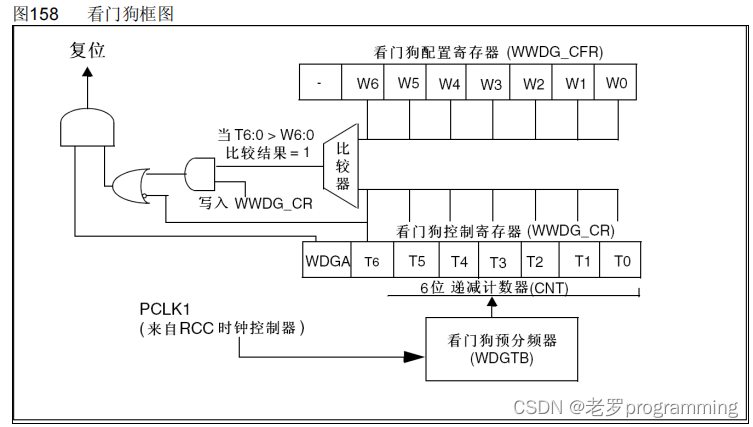

如图所示，CFR就是我们设置的上窗口值，而CR的低六位是我们的递减计数器。由图可以看出我们的CR寄存器T6必须要为1，否则我们的系统会一直进行复位，也就是说我们的CR寄存器必须大于0x40（64）。而我们的最大值是127，对应我们的上窗口CFR最大也只能是127。而我们的窗口范围也就是CFR-64，而且CFR必须要比CR大，否则将没有窗口的存在。

这里注意一点，就算我们没有开启看门狗，他的计数器依旧在进行计数，因为它之接搭载在了PCLK1上面

数据手册中有一张这个图，由图可以看出，喂狗只能在CFR和0x3F之间进行喂狗，在此外是无效的。

三、HAL库函数的调用

if((hwwdg.Instance->CR & 0x7f) < 127 && (hwwdg.Instance->CR & 0x7f) > 64)
		HAL_WWDG_Refresh(&hwwdg);  //在可刷新的范围内进行喂狗

这个函数和IWDG的函数是差不多的，这里相当于直接对CR寄存器给赋值了。就不做过多介绍，可以翻一翻第六章IWDG。

四、HAL库实现控制WWDG相关寄存器的方法

一个结构体，其中有两个结构体成员，第一个对应到了实际的寄存器地址（至于怎么赋值到实际地址的可以去看一下第一章GPIO），是控制它的根本。而第二个则是初始化的设置，在cubemx中所设置的参数对应的赋值给它们了。

而喂狗的函数则是直接将初始化中的值给到了CR寄存器。
