saturn pcb toolkit相关功能界面介绍

1、简介

PCB走线计算神器，能够计算的内容:VIA的过流能力,VIA的寄生电容、阻抗等，导线的载流能力，两相互耦合信号线间的串扰，波长等参数。

2、软件功能介绍 3、相关功能界面介绍

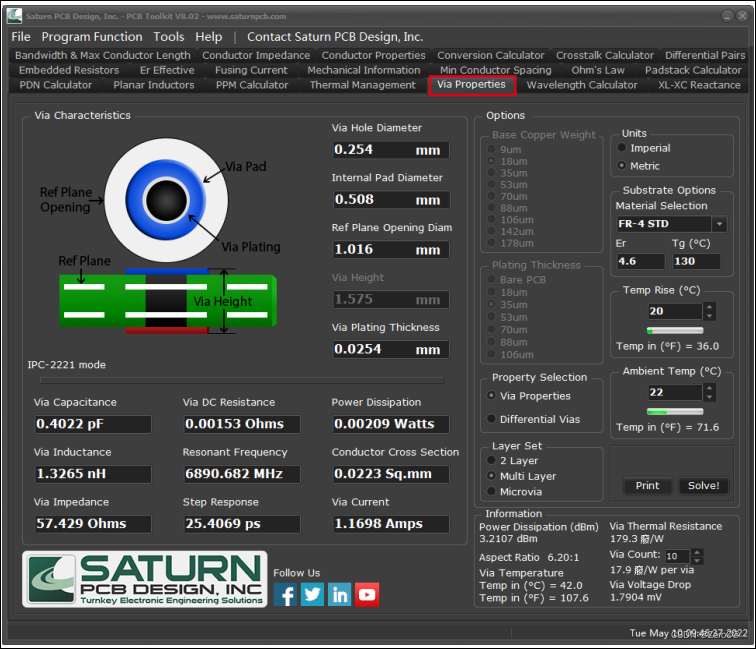

1）过孔特性计算

Via Hole Diameter 通孔直径
Internal Pad Diameter 内焊盘直径
Ref Plane Opening Diam 外焊盘直径
Via Plating Thickness 过孔镀层厚度
Via Capacitance 寄生电容
Via Inductance 寄生电感
Via Impedance 过孔阻抗
Via DC Resistance 过孔直流电阻
Resonant Frequency 共振频率
Step Response 阶跃响应
Power Dissipation 功耗
Conductor Cross Section 导体横截面
Via Current 过孔电流
differential via 差分过孔

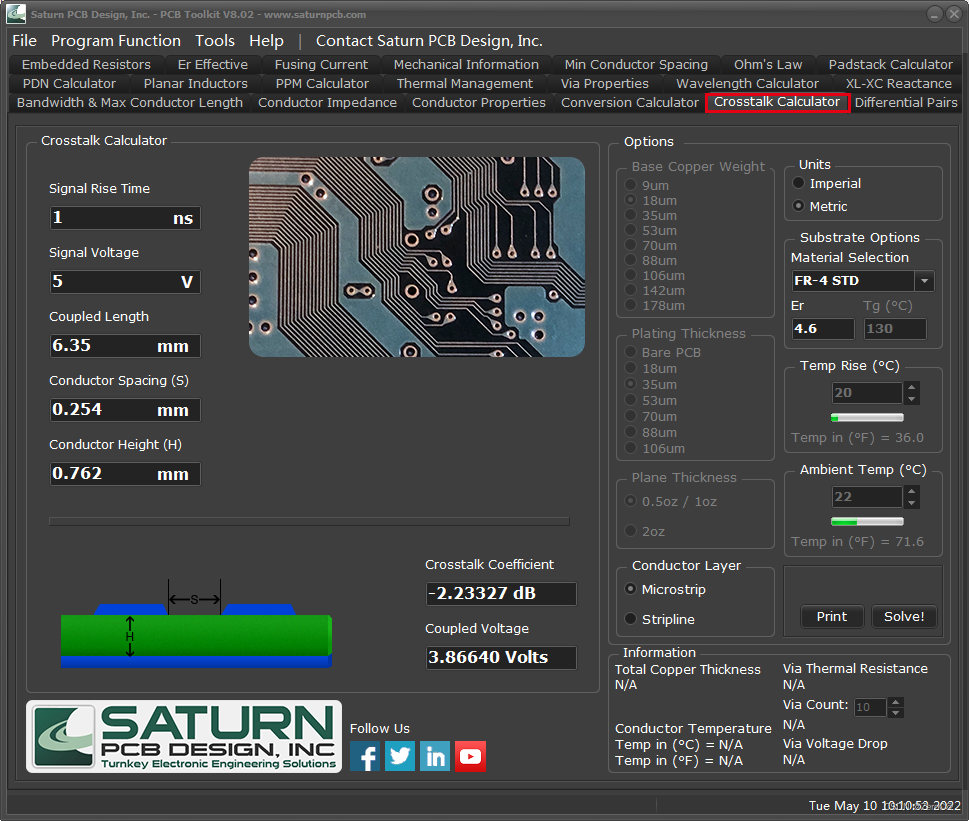

2）串扰计算

Signal R
