Altium Designer 18 为PCB添加LOGO

Author：果果小师弟 电子信息专业在读研究生
有一点思考，有一点想法，有一点理性！
定个小小目标，努力成为习惯！在最美的年华遇见更好的自己！
CSDN@果果小师弟，CSDN首发，果果原创
唯一博客更新的地址为： 👉 智果芯个人小站 👈

  相信大家在学AD的时候都想过如何让自己设计的PCB更加个性化，当然我也不例外，网上大多数的教程都是基于14版本之前的，本次以AD18为基础讲解如何添加LOGO，其实这个操作很简单，只要按照这个步骤一步一步来，10分钟就能搞定这个小技能，下面开始操作。

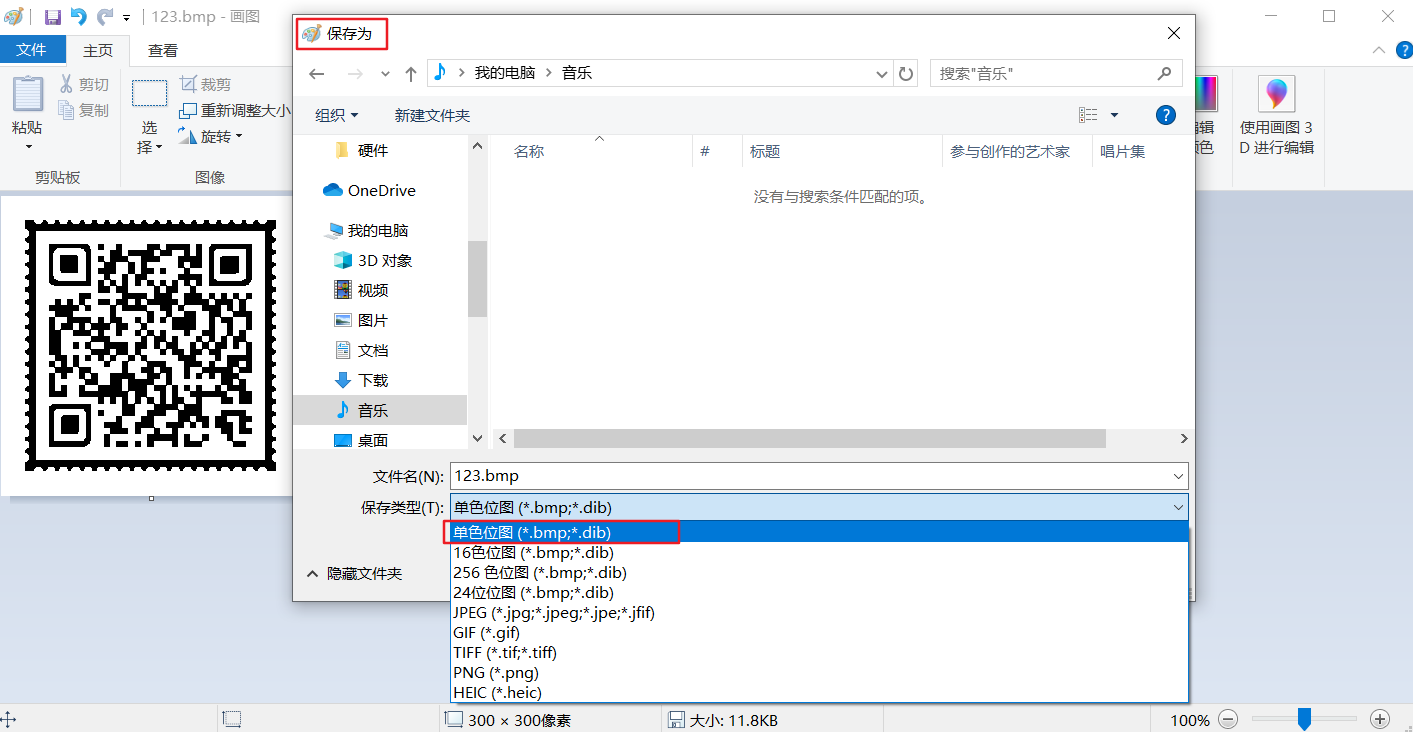

1.将要自己要添加的图片保存为bmp（单色位图）格式

2.下载脚本

  这一步就是要下载LOGO脚本文件了，AD软件本身是没有这个脚本的。这里方便大家学习，我就直接将这个脚本文件的下载链接贴出来。将下载好的LOGO脚本文件，放到AD18的安装目录下。点击下载脚本

3.运行脚本

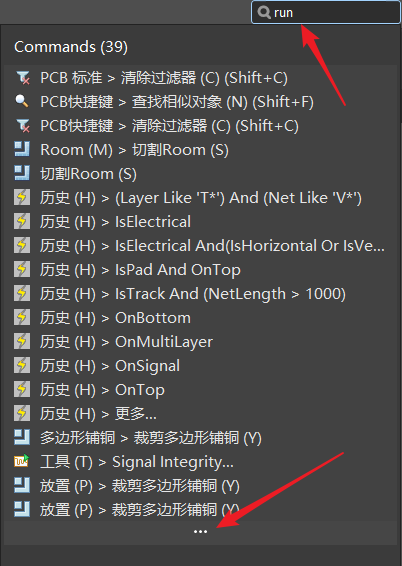

  这一步就是将LOGO文件导入到AD18软件中，或者说用AD18打开这个脚本文件。首先打开AD软件，在软件的右上角有个“search”的搜索选项，在这个搜索选项中输入“run”（不要回车）就如下图所示。

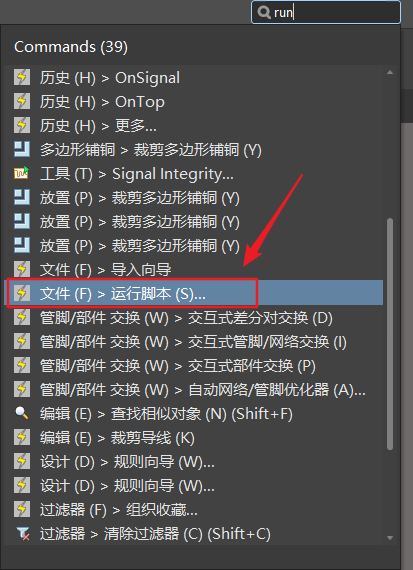

点击下面的多余项展开（也就是那三点），会出现一个“运行脚本”选项，如下图

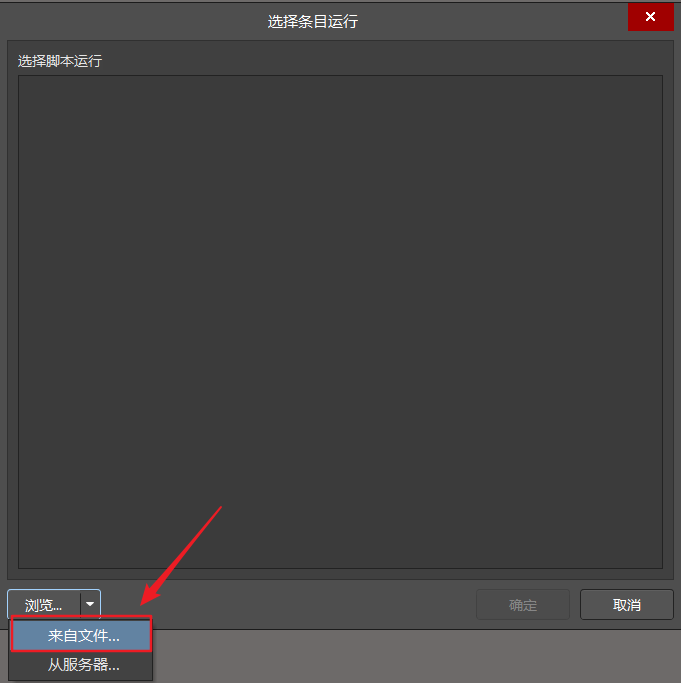

点击过之后就会出现一个空白框，点击下面的“浏览”，选择“来自文件”选项。

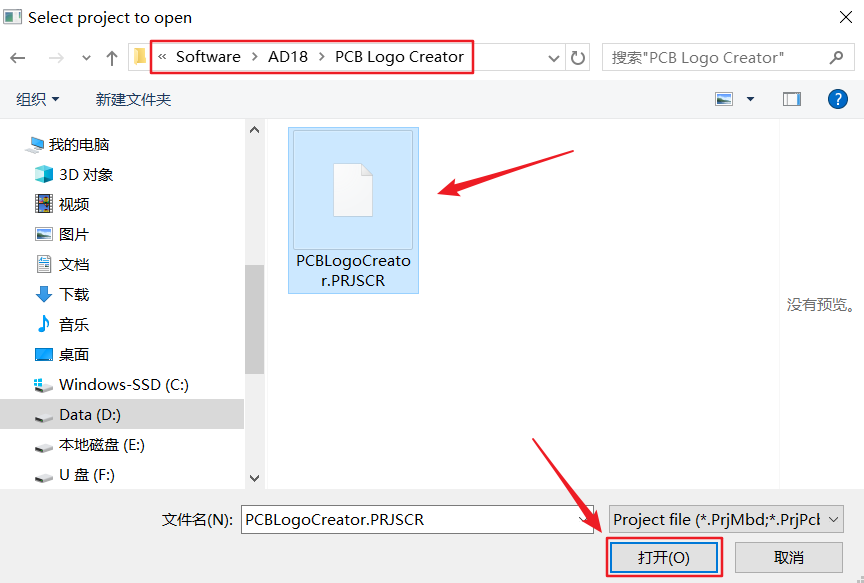

  点击来自文件之后，就会出现让你选择LOGO脚本文件的界面，选择下载好的LOGO脚本文件。

点击打开，然后就会弹出来另一个界面。

4.转换LOGO

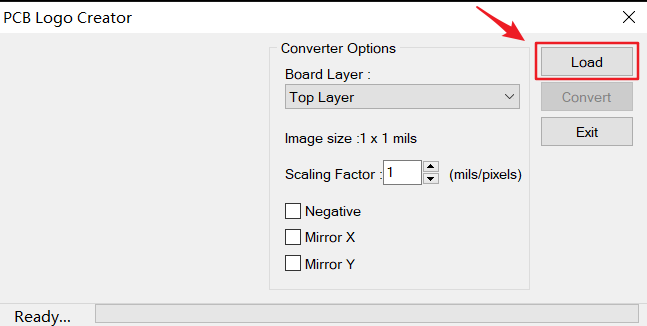

点击运行脚本文件后，就会出现这个对话框，点击Load选项。

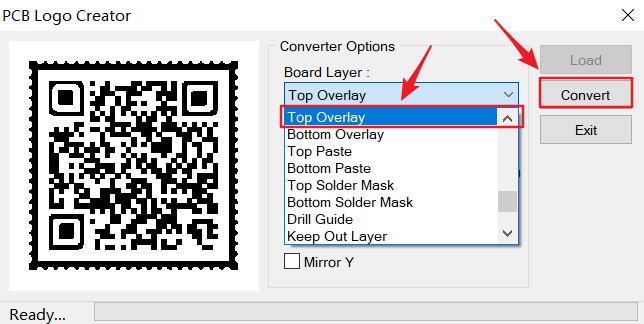

  点击加载LOGO图片后，选择保存好的.bmp 格式的图片。一定要是这个.bmp格式的图片才行，注意！！！然后就会出现对LOGO生成前的属性设置，可以设置大小和显示在板子上的层。大小根据自己的喜好来，一般来说LOGO的显示也是在丝印层的，也就是Top Overlay。

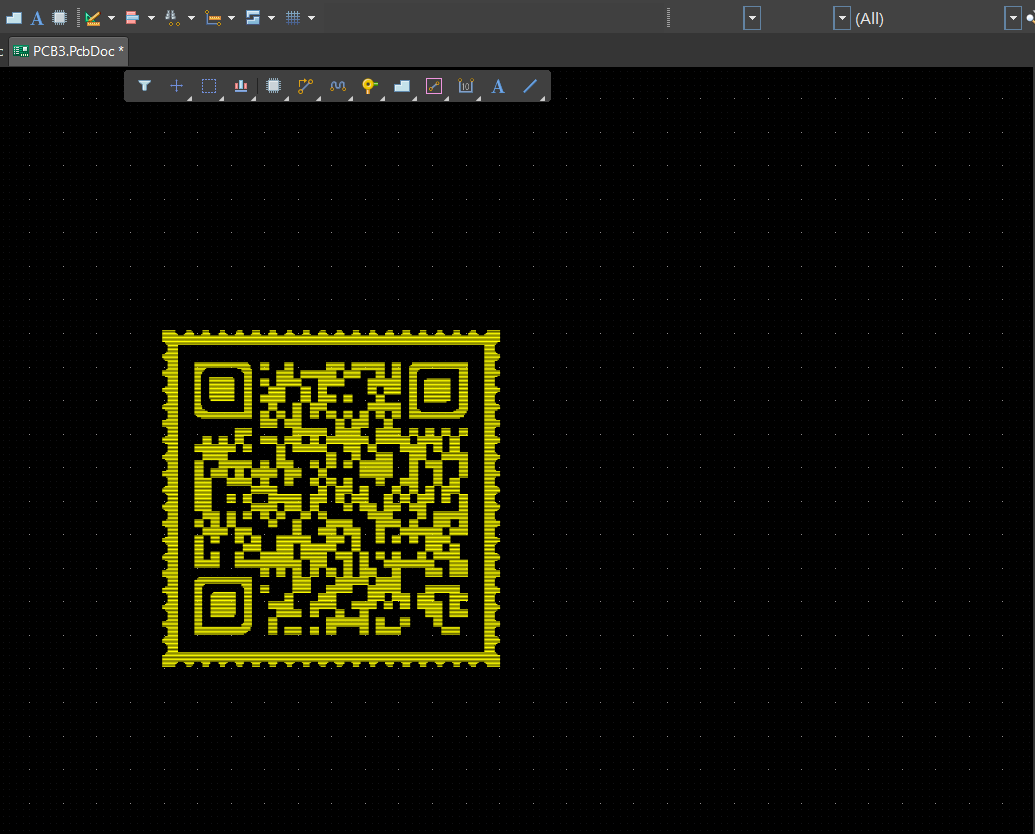

设置好之后点击确定，稍等片刻即可。现在LOGO生成就完成了，不过注意这个脚本文件运行后会直接自行创建一个新的PCB图，并不是在原本创建的PCB图中生成，只需要把LOGO选中CTRL + C，复制到自己的PCB图中就行了。
