一、逻辑门测试实验 评分标准： 25 分
与门测试原理图见图1（a）所示，参考此图连接测试电路进行实验（可参阅【实验教程】
实验4.2） 。

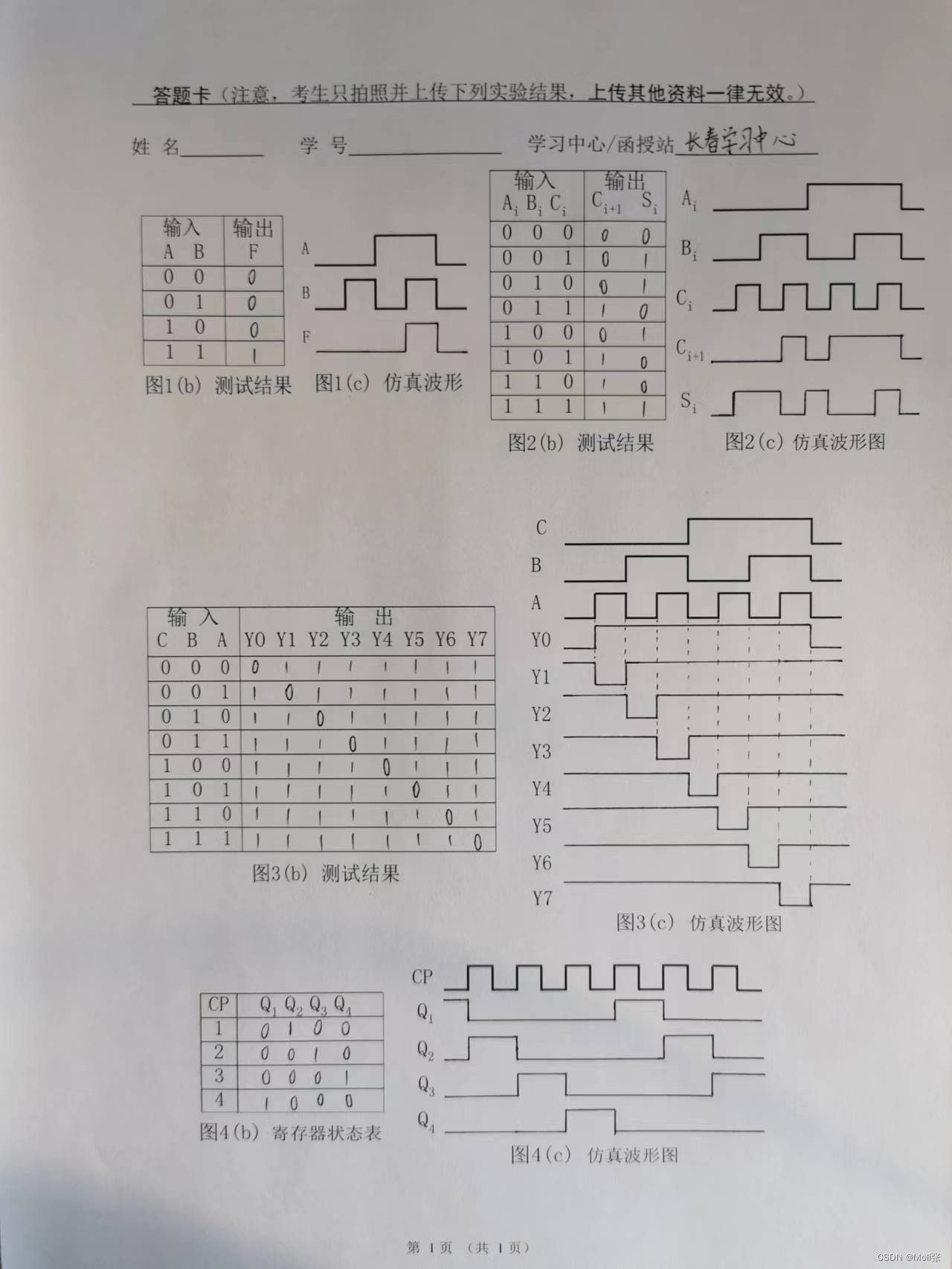

1.在答题卡的 图1（b）中给出了输入信号A、B之值，请在图1（b）中填写输出变
量F之值。
2.在答题卡的 图1（c）中给出了A、B的输入波形， 请在图 1（c）中画出F的输
出波形。

A
B
F
图1(a) 与门测试原理图 第 2 页 （共 4 页）

二、组合逻辑电路实验 评分标准： 25 分
全加器原理图见图2（a）所示，参考此图连接测试电路进行实验（可参阅【实验教程】
实验4.3 ）。
1.在答题卡的 图2（b）中给出了输入信号Ai、Bi及Ci之值，请填写输出变量Ci+1及Si
之值。
2.在答题卡的 图2（c）中给出了输入信号的波形，请画出输出信号的波形图。

=1 =1
&
&
&
Ai
Bi
Ci
Si
Ci+1
图2（a） 全加器原理图

三、译码器实验 评分标准： 25 分
74138/74LS138 译码器原理图见图3（a）所示，参考此图连接测试电路进行实验（可参
阅【实验教程】实验4.4）。
1.在答题卡的 图3（b）中给出了输入信号C、B及A之值，请填写输出信号之值。
2.在答题卡的 图3（c）中给出了输入信号的波形，请画出输出信号的波形图。

A
B
C
Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
图3（a） 译码器原理图

四、触发器实验 评分标准： 25 分 第 3 页 （共 4 页）
触发器实验原理图见图4（a）所示，其中R为启动信号，实验时先在R端加载一个负脉
冲以确定四个触发器的初始状态。参考此图连接测试电路进行实验（可参阅【实验教程】实
验4.5），在答题卡的 图4（b）中填写寄存器状态表；在答题卡的 图4（c）中画出电路的
仿真波形图。

CP
R
Q1 Q2 Q3 Q4
图4（a）触发器实验原理图
