一键开关机电路

一、前言

按键电路在我们的电路设计中非常常见，其中有一种比较特殊，就是一键开关机电路，顾名思义，就是只用一个按键实现开机关机以及其他功能，其实大家都接触过，我们手机中的开机键就是一个很好的例子，一键开关机有纯硬件机制，也有软件配合机制。

二、一键开关机纯硬件

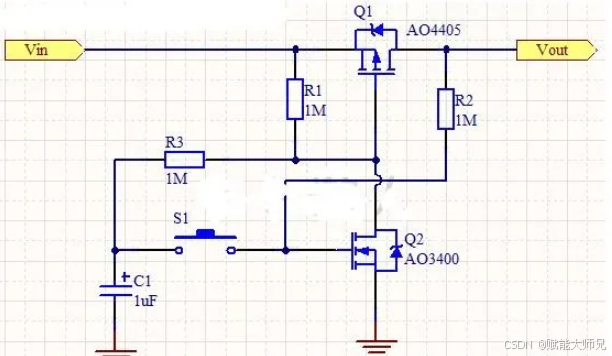

通过按键S1和电容C1可控制电路电源的开和关。但是本例电路久按开关S1不会发生“追尾”现象，（在开机或者关机完成后必须松开，否则会“追尾”）这是它的优点。

1.上电初始状态：

电路上电后，输入电源Vin经电阻R1，R3对电容C1快速充电至电源电压。MOS管Q1，Q2截止，Vout无输出。

2.开机状态：

当电路需要开机时，按下开关S1，电容
