本文主要针对煤矿井下常用开关设备工作原理做分析以及记录。

对于拿到一个电气原理图要先把其分为几个模块：主回路、控制回路、保护回路。然后对每一模块进行分析。

井下常用电气设备名称字母的含义

例如：移动变电站KBSGZY-1250/6

K—矿用；Q—启动器；J—隔爆兼本安；B—隔爆型；S—三相；G—干式；Z—智能组合式、真空；Y—移动；1250—额定容量（KV·A），也称千伏安，可理解为视在功率 P=UI；6—为一次绕组单位KV。馈电开关中：KD—馈电。

QBZ-30(380)矿用隔爆型真空电磁启动器：30—额定电流30A，380—额定电压380V

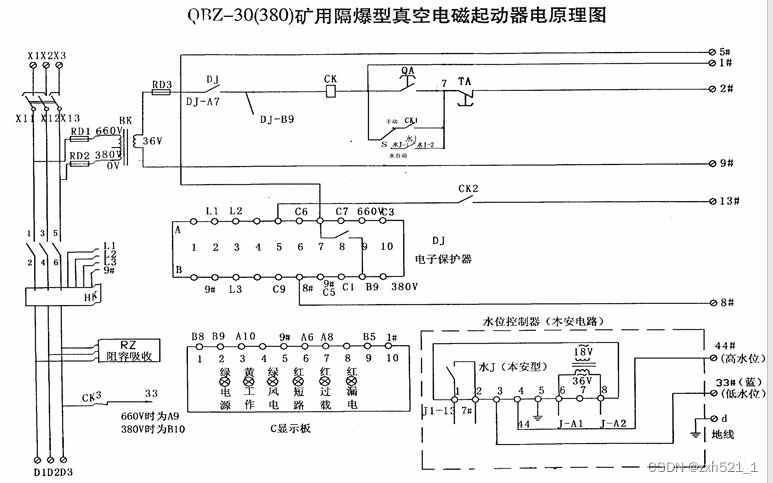

QBZ-30(380)矿用隔爆型真空电磁启动器（30开关）

 该磁力启动器工作电压可为380V或660V，主要控制水泵等设备的启停。

主回路：X1、X2、X3为电源测；D1、D2、D3为负荷侧；X11、X12、X13为隔离换相开关，手动控制，可以控制电机正反转；RD为保险丝（熔断器）；123456处应为断路器，为CK线圈的主控点；HK为零序电流互感器，检测是否零序电流不为0；RZ为阻容吸收装置，防止操作过电压对电气设备造成损害，通过电容和电阻并联吸收操作引起的过多电压。CK3为漏电闭锁装置。

 控制回路：主回路通过变压器给控制回路供36伏电压。DJ为电子保护器内部开关，当电子保护器没有检测到来自漏电闭锁的漏电信号时，内部开关闭合；CK为磁力线圈；S为可选手动、自动模式的开关，当为手动时为启动按钮的自锁功能；2#和9#线连接构成回路。

当为自动模式的时候启用下边的水位控制器，控制开关接水位控制器的1和2号点；当水位达到44#启动开关控制电机抽水，当水位低于33#位置，停止电机抽水。

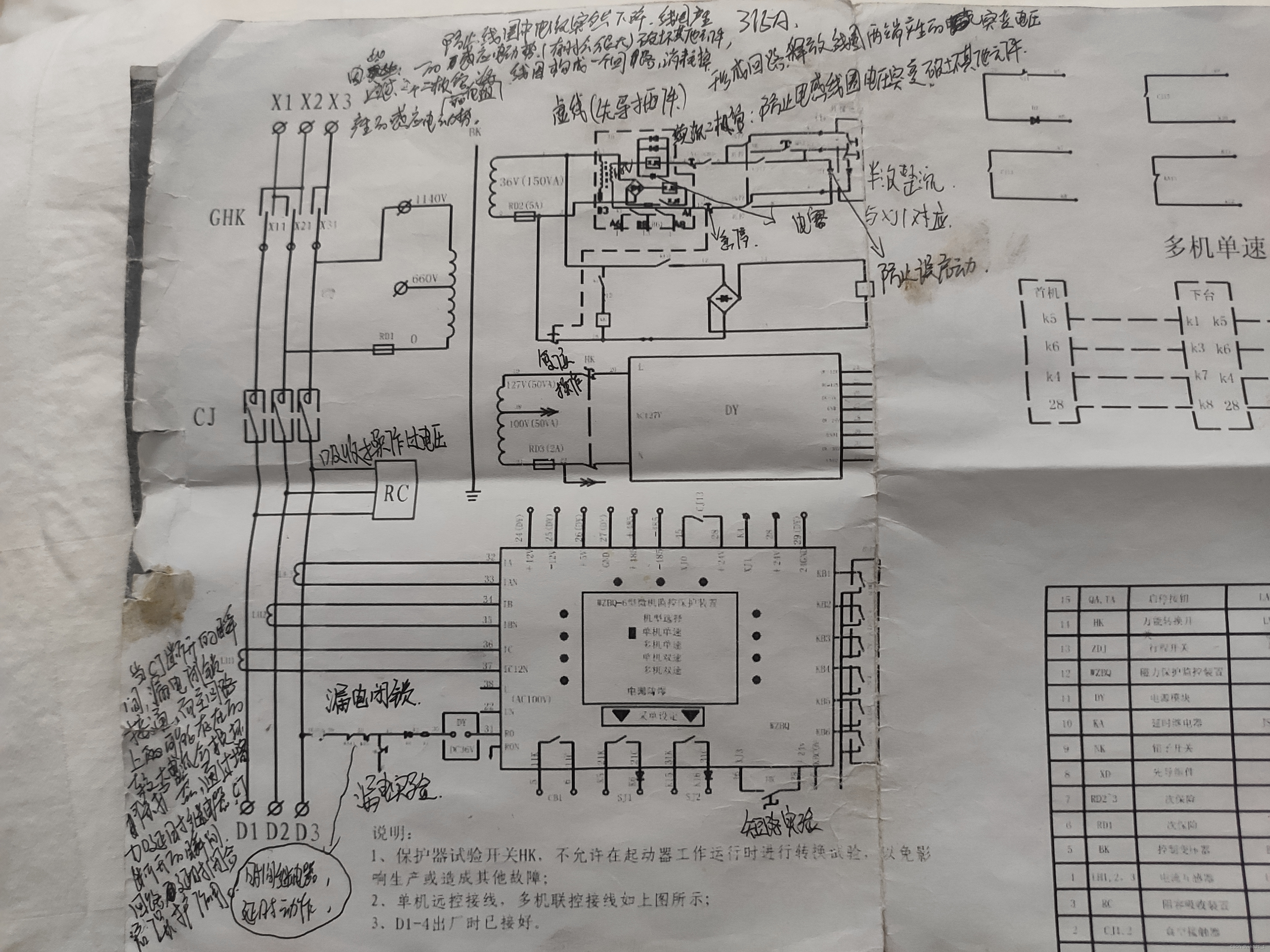

QJZ315 隔爆兼本安型启动器

 馈电开关400A/1140(660)V

 工作流程：主要分为三个阶段

1、合闸前

释压线圈通电，带动机械转轴小幅度转动，为合闸做准备，目的是为了能让合闸的两个大线圈通过电磁合闸后通过小的释压线圈带动的机械设备维持断路器合闸状态，达到①节能省电；②避免高电压大电流的情况下分闸不易断开

2、合闸后

释压线圈通电通过带动转动轴机械维持断路器合闸。注：如果释压线圈不通电，机械设备也能合上闸，但是却不能保持住

3、分闸

按下分闸按钮后，释压线圈断电，分闸线圈F得电，带动机械转轴大幅度转动，让机械设备通过弹簧弹力瞬间恢复，断开断路器，达到分闸的目的。

保护方式主要有附加直流漏电保护、零序电压漏电保护、保护接地。

照明综合保护

 只需注意一点：

当电源电压为1140V时，变压器一次侧要用星型接法；当电源电压为660V时，变压器一次侧要用角型接法，变压器二次只能用角接。因为，1140V星型接法的相电压为660V，660V的角型接法的线电压为660V。

KBSGZY矿用隔爆型移动变电站

 工作原理：与馈电原理相似，但机械原理稍有不同，释压线圈得电为合闸做准备。当按下合闸按钮，接通电机带动齿轮给弹簧加压实现合闸，同时通过机械设备使得释压线圈带动得机械设备维持合闸状态。分闸方式主要有两种，一种是手动急停按钮，相当于机械控制分闸；另一种是总保检测到电网故障，启动脱扣线圈，达到与手动急停按钮同样得功能，实现分闸。

注意：低压侧的漏电保护模块为附加直流，BK（单相电抗器）、EK（扼流线圈）的主要目的是在发生漏电的情况下，零序电压点有较大的交流电，通过BK、EK增加阻抗，达到降低交流电压，通过C1、C2流入大地，另设稳压二极管D2辅助保护，二极管D1直流电进入低压综合保护损坏器件。
