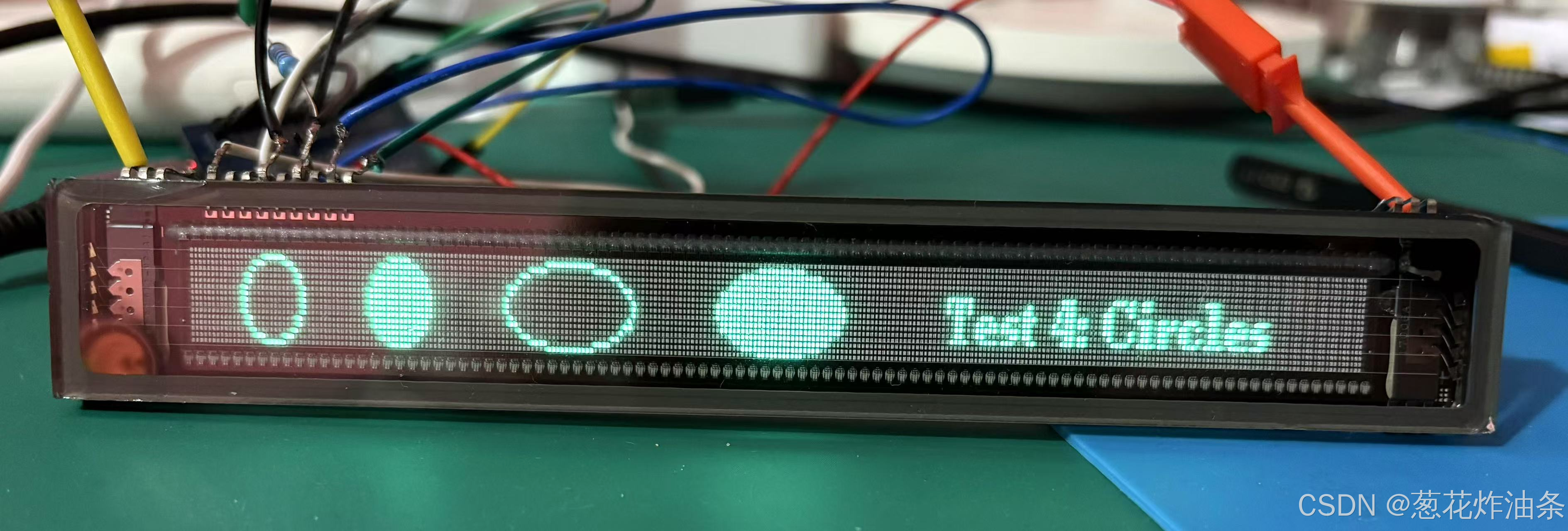

MN28016A 280x16VFD屏幕开发笔记

1. 前言说明

一、VFD显示屏概述

MN28016A是一种280x16点阵的真空荧光显示屏（Vacuum Fluorescent Display, VFD），采用Chip in Glass（CIG）技术，内置驱动IC，支持同步串行接口。它具有高亮度蓝绿色显示、低引脚数和宽工作温度范围的特点，适用于音响、汽车仪表盘等场景。显示屏内部包含一个192位串行移位寄存器和锁存驱动器，用于连接阳极和网格电极，需要外部主机提供多路复用数据流来刷新显示内容。

---

二、电气规格分析

以下是MN28016A的关键电气参数，理解这些参数有助于正确设计驱动电路：

• **逻辑电压（VDD1）**: 4.5V - 5.5V，典型值5.0V，用于驱动逻辑电路。
• **逻辑电流（IDD1）**: 最大4.0mA，典型值2.0mA。
• **灯丝电压（Ef）**: 5.7V - 6.9V，典型值6.3V AC，用于加热灯丝。
• **灯丝电流（If）**: 135.0mA - 165.0mA，典型值150.0mA。
• **显示电压（VDD2）**: 46.0V - 58.0V，典型值55.0V DC，用于驱动显示。
• **显示电流（IDD2）**: 最大30.0mA，典型值15.0mA。
• **灯丝偏置（EK）**: 典型值5.0V。
• **逻辑高电平输入（VIH）**: 0.8×VDD1 - VDD1。
• **逻辑低电平输入（VIL）**: 0V - 4.0V。

驱动VFD需要提供三组电源：逻辑电源（5V）、灯丝电源（6.3V AC）和高压显示电源（55V）。Arduino可以直接提供5V逻辑电源，但灯丝和显示电压需要额外的电源电路支持。

---

三、环境和光学规格

• **显示区域**: 137.05mm × 11.0mm。
• **点尺寸/间距**: 0.34mm × 0.5mm / 0.49mm × 0.7mm。
• **亮度**: 500 cd/m²。
• **发光颜色**: 蓝绿色（可通过滤光片改变颜色）。
• **工作温度**: -40°C 至 +85°C。
• **存储温度**: -50°C 至 +85°C。
• **工作湿度**: 5% 至 95%（25°C，无凝露）。

---

四、接口和时序

MN28016A通过同步串行接口与主机通信，主要引脚包括：

• **CLK**: 时钟信号，用于数据移位。
• **SIN**: 串行数据输入。
• **LAT**: 锁存信号，将移位寄存器数据锁存到驱动器。
• **BLK**: 显示使能信号，控制显示的开/关。

时序参数

• **CLK高电平时间**: 最小80ns。
• **CLK低电平时间**: 最小80ns。
• **SIN设置时间**: 最小40ns（数据在CLK上升沿前稳定）。
• **SIN保持时间**: 最小30ns（数据在CLK上升沿后保持）。
• **LAT高电平时间**: 最小300ns。
• **CLK后LAT**: 最小250ns（CLK最后一个上升沿到LAT之间的延迟）。
• **BLK保持时间**: 最小10μs。

这些时序要求决定了Arduino SPI时钟频率和GPIO控制的精确性。

移位寄存器分配

• **网格（Grid）**: 控制列显示。
• **行（Row 1-16）**: 每行6位（标注为“dcebfa”），共16行，数据分配在192位移位寄存器中（例如，Row 1为187-192位，Row 16为97-102位）。
